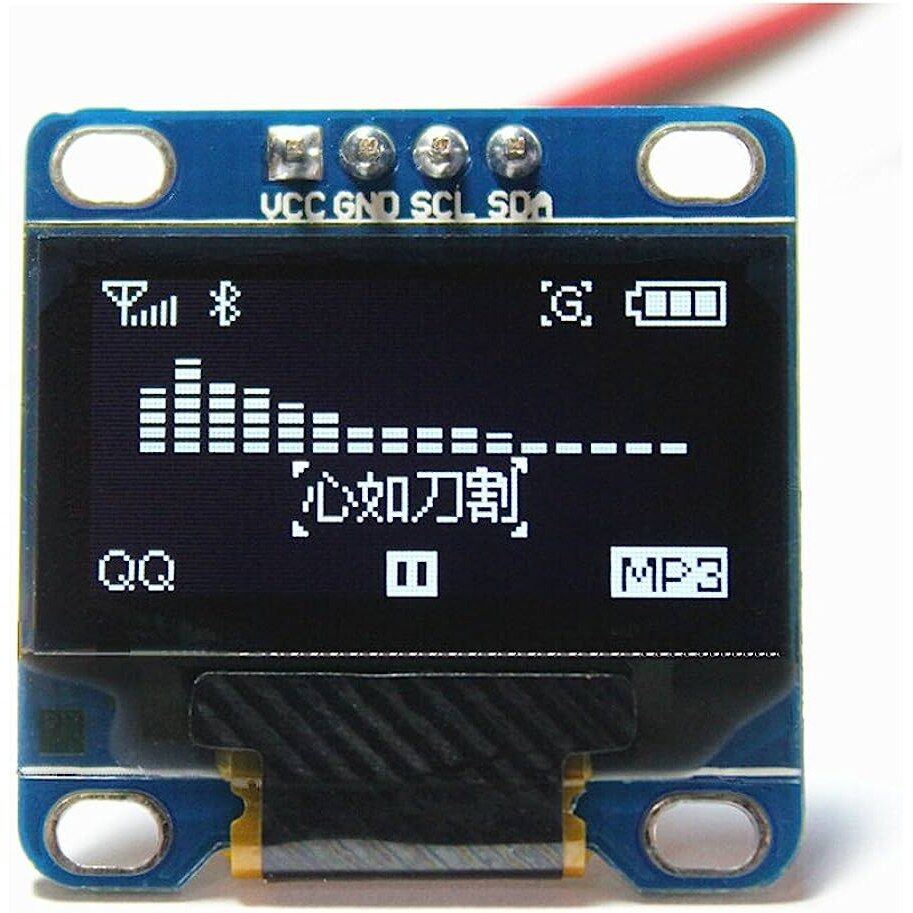

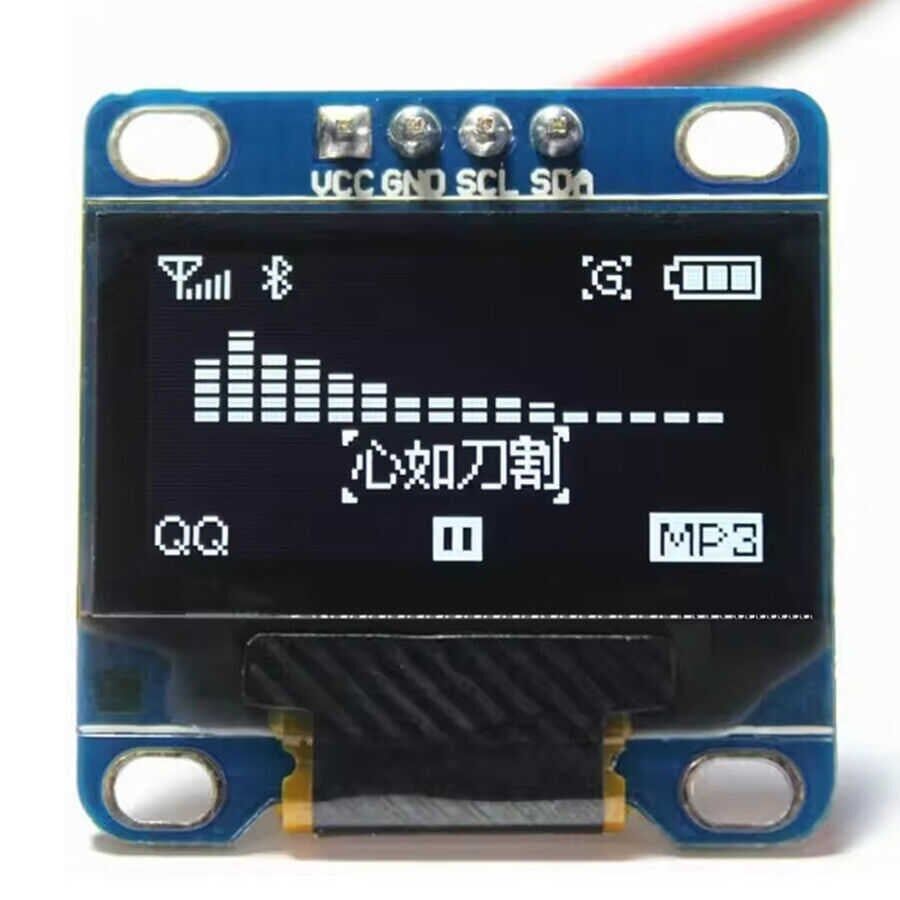

0.96'' 128x64 Oled Grafik LCD Ekran Beyaz

0.96 inç 128x64 OLED grafik LCD ekran, Arduino ve benzeri mikrodenetleyici kartlarıyla birlikte kullanılan, kendinden ışıklı (self-emissive) bir grafik gösterge modülüdür. Panel, organik ışık yayan diyot (OLED) teknolojisiyle çalışır; her piksel kendi ışığını ürettiği için ayrı bir arka aydınlatmaya ihtiyaç duymaz ve kapalı pikseller tam siyah göründüğü için yüksek kontrast sağlar. 128x64 çözünürlük sayesinde ekranda metin, sayı, basit ikon ve gerçek zamanlı grafik (sensör verisi, saat, menü gibi) çizilebilir. Beyaz renk seçeneği tek renkli (monokrom) çalışır; düşük güç tüketimi sayesinde pil ile beslenen taşınabilir projelerde de tercih edilir. Az pin sayısıyla haberleşebilmesi, hobi elektroniğinden küçük ölçekli ürün prototiplerine kadar geniş bir kullanım alanı bulmasını sağlar. Sürücü entegresinin dahili grafik belleği sayesinde mikrodenetleyici görüntüyü sürekli olarak yeniden göndermek zorunda kalmaz; bir kez yazılan içerik, üzerine yeni bir veri gönderilene kadar panelde görüntülenmeye devam eder.

Teknik Özellikler

Öne Çıkan Özellikler

• Kendinden ışıklı OLED panel sayesinde ayrı bir arka aydınlatma katmanına gerek duymaz, bu da ince ve hafif bir modül yapısı sunar.
• Tam siyah arka plan ve yüksek kontrast oranı sayesinde metin ve grafikler LCD ekranlara göre çok daha net ve keskin görünür.
• Geniş görüş açısı sayesinde ekrana yandan bakıldığında da içerik okunabilir kalır.
• I2C hattı üzerinden az sayıda pinle mikrodenetleyiciye bağlanabildiği için kablolama karmaşıklığı azalır.
• Düşük güç tüketimi sayesinde pil ile beslenen taşınabilir projelerde uzun çalışma süresi sağlar.
• Adafruit_SSD1306 ve U8g2 gibi yaygın açık kaynak kütüphaneler sayesinde Arduino IDE üzerinden hızlıca metin, şekil ve bitmap görüntü çizilebilir.
• Dahili grafik belleği sayesinde ekrana yazılan içerik, mikrodenetleyici tarafından tekrar tekrar gönderilmeden panelde tutulur; bu da haberleşme hattının gereksiz yere meşgul edilmesini önler.
• Küçük boyutu ve hafifliği sayesinde giyilebilir cihazlar ve el tipi taşınabilir ürünler gibi yer kısıtlı tasarımlara kolayca yerleştirilebilir.

Kullanım Alanları

• Sıcaklık ve nem sensöründen (DHT11/DHT22) okunan değerleri anlık olarak ekranda sayısal şekilde göstermek.
• Taşınabilir ölçüm cihazlarında (multimetre, kapasite metre, LC metre) ölçüm sonucunu ekranda listelemek.
• Buton ile gezinilen menü tabanlı gömülü sistemlerde ayar seçeneklerini ekranda sıralamak.
• Gerçek zamanlı saat modülüyle (DS3231/DS1307) birlikte masaüstü saat veya alarm projesi oluşturmak.
• Mikrodenetleyici tabanlı mini oyun projelerinde hareketli basit grafik çizmek.
• 3D yazıcı veya CNC kontrol panelinde çalışma durumu ve ilerleme yüzdesini ekranda göstermek.
• ESP8266/ESP32 tabanlı bir IoT cihazında Wi-Fi bağlantı durumunu, IP adresini veya sunucudan gelen veriyi ekranda görüntülemek.
• Basit bir robot projesinde pil voltajı, motor hızı veya sensör mesafesi gibi anlık durum bilgisini kullanıcıya göstermek.

Bağlantı ve Kullanım

Ekran, çoğu üründe I2C haberleşme protokolüyle çalışır ve VCC, GND, SCL, SDA olmak üzere dört pin üzerinden bağlanır; VCC pini 3.3V-5V besleme hattına, GND pini ortak topraklamaya, SCL pini mikrodenetleyicinin saat hattına (Arduino Uno'da A5 pini), SDA pini ise veri hattına (Arduino Uno'da A4 pini) bağlanır. Kod tarafında Adafruit_SSD1306 veya U8g2 gibi hazır kütüphaneler kullanılarak ekran başlatılır ve metin, çizgi, dikdörtgen, daire gibi basit grafik komutlarıyla içerik oluşturulur. Aynı I2C hattına, GND ve VCC uçları paylaşılarak başka I2C cihazları (sensör, RTC modülü gibi) da eklenebilir; çünkü I2C protokolü tek hat üzerinde birden fazla cihazı ayrı adreslerle yönetebilir. Kütüphane kurulduktan sonra ekranı başlatmak için genellikle ekran çözünürlüğü (128x64) ve I2C adresi kod içinde belirtilir; ilk çalıştırmada kütüphaneyle birlikte gelen örnek kodlardan biri denenerek bağlantının doğru yapıldığı hızlıca kontrol edilebilir. ESP8266 veya ESP32 gibi 3.3V mantık seviyesinde çalışan kartlarda ekran doğrudan bağlanabilirken, 5V mantık seviyesindeki Arduino Uno/Mega gibi kartlarda modül genellikle ek bir seviye dönüştürücüye gerek duymadan doğrudan çalışır; modül üzerindeki dahili gerilim regülatörü ise 5V beslemenin panele güvenle uygulanmasını sağlar. Gerekli kütüphaneler Arduino IDE üzerindeki Kütüphane Yöneticisi (Library Manager) aracılığıyla isim aratılarak kolayca kurulabilir; kurulum sonrasında kütüphaneyle birlikte gelen "hello world" veya "text" örneği, ekranın doğru çalışıp çalışmadığını hızlıca doğrulamak için kullanılabilir.

Paket İçeriği

• 1 adet 0.96 inç 128x64 OLED grafik LCD ekran modülü (beyaz)

Dikkat Edilmesi Gerekenler

• Modülü, üzerinde belirtilen besleme aralığının dışında bir gerilimle çalıştırmak OLED panelini kalıcı olarak zarar verebilir; bağlamadan önce VCC etiketini ve besleme aralığını kontrol edin.
• I2C hattındaki SCL ve SDA pinlerinin ters bağlanması ekranın hiç çalışmamasına veya kod tarafında "ekran bulunamadı" hatasına yol açabilir.
• Aynı I2C hattında birden fazla cihaz varsa adres çakışması yaşanabilir; kodda doğru I2C adresinin (yaygın olarak 0x3C) tanımlandığından emin olun.
• OLED panellerde aynı görüntünün (sabit ikon, değişmeyen metin) uzun süre ekranda sabit kalması ekran yanması (burn-in) etkisine yol açabilir; içeriğin periyodik olarak güncellenmesi önerilir.
• Ekran yüzeyi çizilmeye karşı hassastır; montaj sırasında sert nesnelerle temas ettirilmemesi ve mümkünse koruyucu bir çerçeve içine alınması önerilir.
• Modülün pin dizilimi (VCC/GND/SCL/SDA sırası) üreticiye göre değişebilir; kartın üzerindeki pin etiketlerini kontrol etmeden bağlantı yapmak yanlış kabloya ve modülün zarar görmesine yol açabilir.
• Elektrostatik deşarja (ESD) karşı hassas bir elektronik bileşen olduğu için, montaj sırasında topraklanmamış vücutla panelin metal temas noktalarına doğrudan dokunulmaması önerilir.
