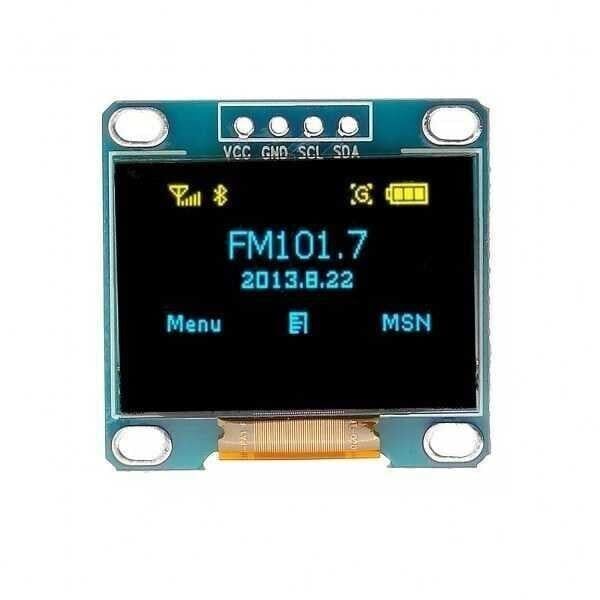

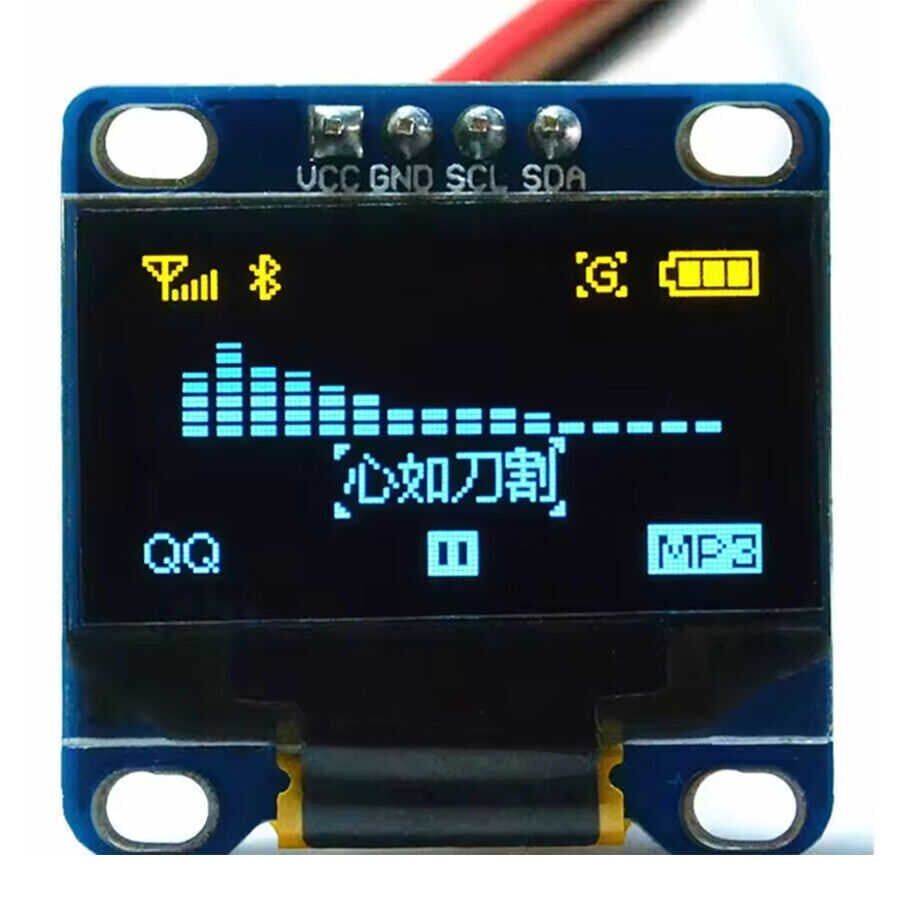

0.96’’ 128x64 Oled Grafik LCD Ekran Mavi

0,96 inç 128x64 OLED grafik LCD ekran, kendinden ışık yayan organik LED (OLED) teknolojisiyle çalışan, arka aydınlatma katmanı gerektirmeyen küçük boyutlu bir görüntüleme birimidir. 128x64 piksel çözünürlüğe sahip panel; metin, rakam, basit ikon ve grafik çizimleri göstermek için Arduino, ESP8266, ESP32, STM32 gibi geliştirme kartlarıyla yaygın biçimde kullanılır. Mavi renkte tek renkli (monokrom) görüntü üretir; her piksel bağımsız olarak yanıp söndüğü için kapalı pikseller tam siyah kalır ve bu sayede yüksek kontrast elde edilir. Genellikle I2C haberleşme hattı üzerinden yalnızca iki sinyal hattıyla (SCL, SDA) mikrodenetleyiciye bağlanır, bu da pin sayısı kısıtlı projelerde tercih edilmesini kolaylaştırır. Küçük boyutu ve düşük güç tüketimi sayesinde taşınabilir ölçüm cihazlarından ev otomasyonu panellerine kadar geniş bir kullanım alanı bulur. Klasik karakter LCD ekranlara kıyasla arka aydınlatma katmanı taşımadığı için hem daha ince bir yapıya sahiptir hem de sadece aydınlık pikseller enerji harcadığından pil ile çalışan projelerde enerji tasarrufuna katkı sağlar. Sürücü entegresinin kendi dahili belleğinde görüntüyü tutması sayesinde mikrodenetleyici, ekranı sürekli tazelemek zorunda kalmadan başka işler yapabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Kendinden ışıklı OLED panel sayesinde ekranın arkasında ayrı bir aydınlatma katmanı bulunmaz, bu da hem enerji tasarrufu sağlar hem de ince bir görünüm sunar.
• 128x64 piksel çözünürlük, küçük ekran boyutuna rağmen okunabilir metin, rakam ve basit grafik çizimleri için yeterli detay sunar.
• I2C arayüzü sayesinde mikrodenetleyiciye yalnızca iki veri hattıyla bağlanır, bu da az pinli projelerde yer tasarrufu sağlar.
• OLED panelin doğal yüksek kontrastı, dar görüş açısı sorunu yaşanmadan farklı zaviyelerden bile net okunabilirlik sunar.
• Hızlı tepki süresi sayesinde basit animasyon, ilerleme çubuğu ve gerçek zamanlı sensör verileri titremeden gösterilebilir.
• Yaygın açık kaynak kütüphaneler (Adafruit_SSD1306, U8g2) sayesinde Arduino IDE üzerinden hızlıca metin ve grafik çizdirilebilir.
• Düşük çalışma gerilimi aralığı (3,3V-5V) hem 3,3V hem 5V lojik seviyeli kartlarla uyumlu çalışmasını kolaylaştırır.

Kullanım Alanları

• Sıcaklık ve nem sensöründen (örneğin DHT11/DHT22) okunan değerleri anlık olarak ekranda rakamla göstermek.
• Taşınabilir bir multimetre veya güç kaynağı projesinde voltaj/akım değerlerini gerçek zamanlı izlemek.
• 3D yazıcı veya CNC kontrol panelinde eksen konumu ve yazdırma ilerleme yüzdesini göstermek.
• Ev otomasyonu panelinde saat, tarih ve oda sıcaklığını tek ekranda listelemek.
• Arduino tabanlı basit menü sistemlerinde (örneğin kod kilidi veya alarm sistemi) kullanıcıya durum ve seçenek bilgisi vermek.
• Pil ile çalışan taşınabilir ölçüm cihazlarında düşük güç tüketimi gereken yerlerde veri göstergesi olarak kullanmak.
• Öğrenci projelerinde mikrodenetleyici çıktısını (sensör verisi, sayaç, buton durumu) görsel olarak takip etmek.

Bağlantı ve Kullanım

Modül, I2C arayüzüne sahip varyantlarda VCC, GND, SCL ve SDA olmak üzere dört pinle mikrodenetleyiciye bağlanır; VCC ve GND sırasıyla kartın 3,3V/5V ve GND hatlarına, SCL ve SDA ise mikrodenetleyicinin donanımsal I2C pinlerine (örneğin Arduino Uno'da A5/A4, ESP32'de varsayılan olarak GPIO22/GPIO21) bağlanır. Kod tarafında Adafruit_SSD1306 veya U8g2 kütüphanesi kurulduktan sonra ekranın I2C adresi (genellikle 0x3C) tanımlanarak metin, şekil ve basit grafikler çizdirilebilir. Aynı I2C hattına birden fazla cihaz bağlanacaksa her cihazın farklı bir adrese sahip olmasına dikkat edilmelidir; bu tip ekran modüllerinde adres genellikle sabittir, değişiklik gerekiyorsa modül üzerinde buna imkan veren bir lehim köprüsü olup olmadığı kontrol edilmelidir. İlk kullanımdan önce kütüphanenin örnek kodlarıyla ekranın doğru çalıştığını test etmek, bağlantı ve adres hatalarını erken aşamada tespit etmeyi kolaylaştırır. Çoğu kütüphanede yer alan parlaklık/kontrast ayarlama fonksiyonu ile ekranın genel parlaklık seviyesi yazılımsal olarak değiştirilebilir; bu, hem göz konforu hem de panel ömrünü uzatma açısından faydalı bir ayardır.

Paket İçeriği

• 1 adet 0,96'' 128x64 OLED grafik LCD ekran modülü
• Bağlantı pinleri (varyanta göre fabrikadan lehimli veya lehimsiz olarak gelebilir)

Dikkat Edilmesi Gerekenler

• OLED panelinde aynı görüntünün (örneğin sabit bir menü veya logo) uzun süre değişmeden ekranda kalması panelde kalıcı iz (burn-in) bırakabilir; içeriği periyodik olarak güncellemek veya belirli aralıklarla karartmak faydalıdır.
• Modülü beslerken kartın lojik seviyesinin (3,3V veya 5V) SCL ve SDA hatlarıyla uyumlu olduğundan emin olunmalıdır, aksi halde haberleşme hataları veya modülde hasar oluşabilir.
• Aynı I2C hattına bağlı diğer cihazlarla adres çakışması yaşanmaması için her cihazın adresi kontrol edilmelidir.
• Ekran yüzeyine doğrudan baskı veya darbe uygulanması OLED panelin kırılmasına ya da kalıcı hasar görmesine yol açabilir, montaj ve kullanım sırasında dikkatli olunmalıdır.
• Uzun kablo hatlarında veya elektriksel gürültünün yoğun olduğu ortamlarda I2C haberleşmesinde veri kaybı yaşanabilir; hat uzunluğunu kısa tutmak ve gerekiyorsa pull-up dirençlerini kontrol etmek önerilir.
• Kütüphane veya adres ayarlarının yanlış yapılması durumunda ekranın hiç görüntü vermemesi ya da bozuk karakterler göstermesi sık karşılaşılan bir sorundur; ilk denemede üretici kütüphanesinin örnek kodlarıyla test edilmesi önerilir.
• OLED panelleri, klasik LCD panellere kıyasla statik elektriğe ve nem gibi çevresel etkenlere daha hassas olabilir; modüle dokunmadan önce elleri topraklamak ve ekranı nemli ortamlardan korumak panel ömrünü uzatır.
