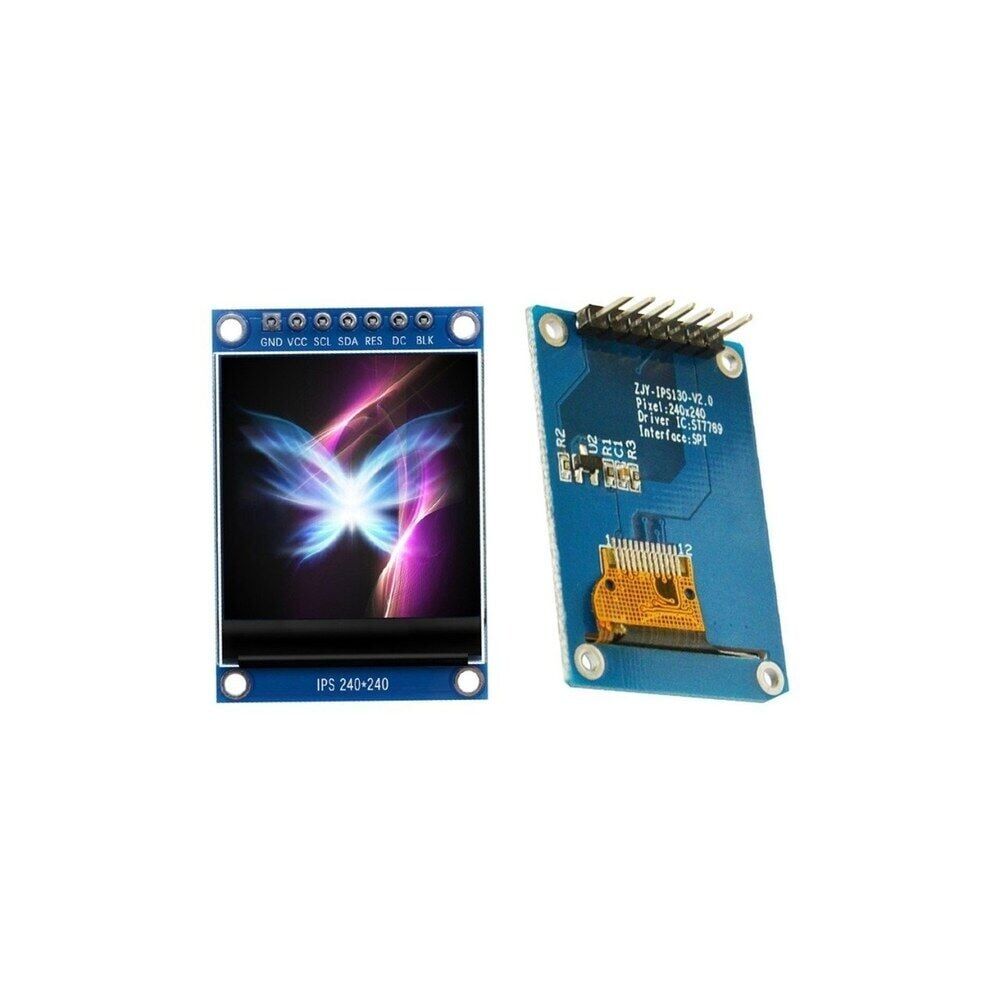

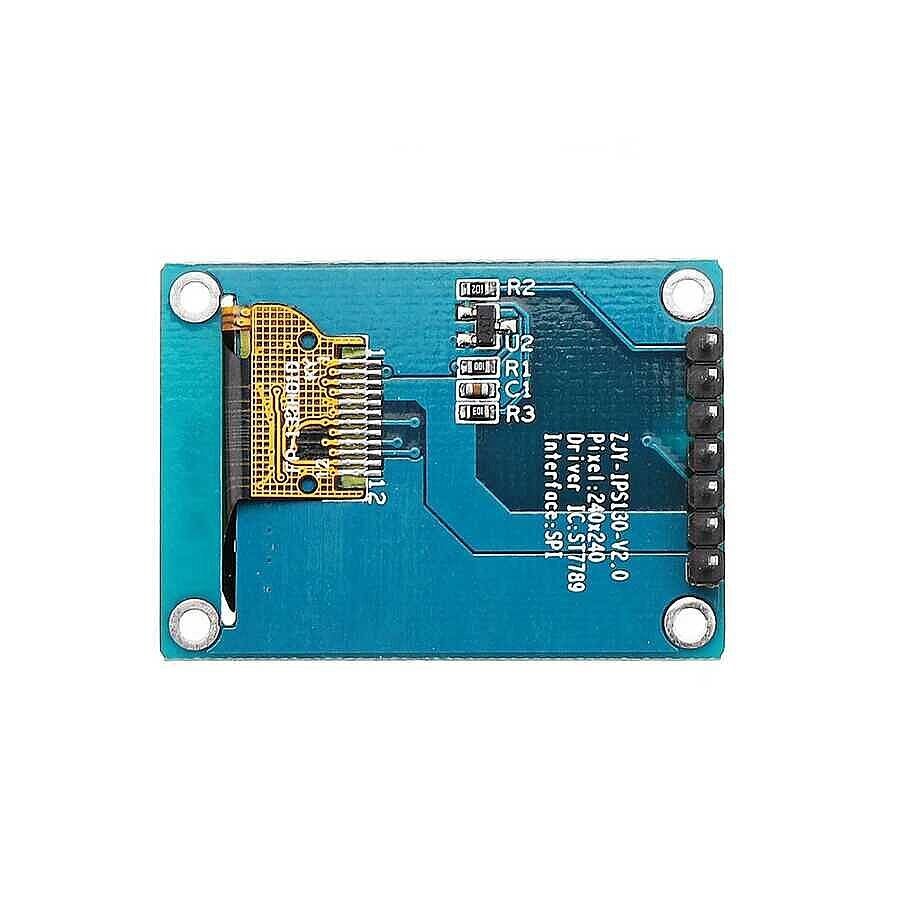

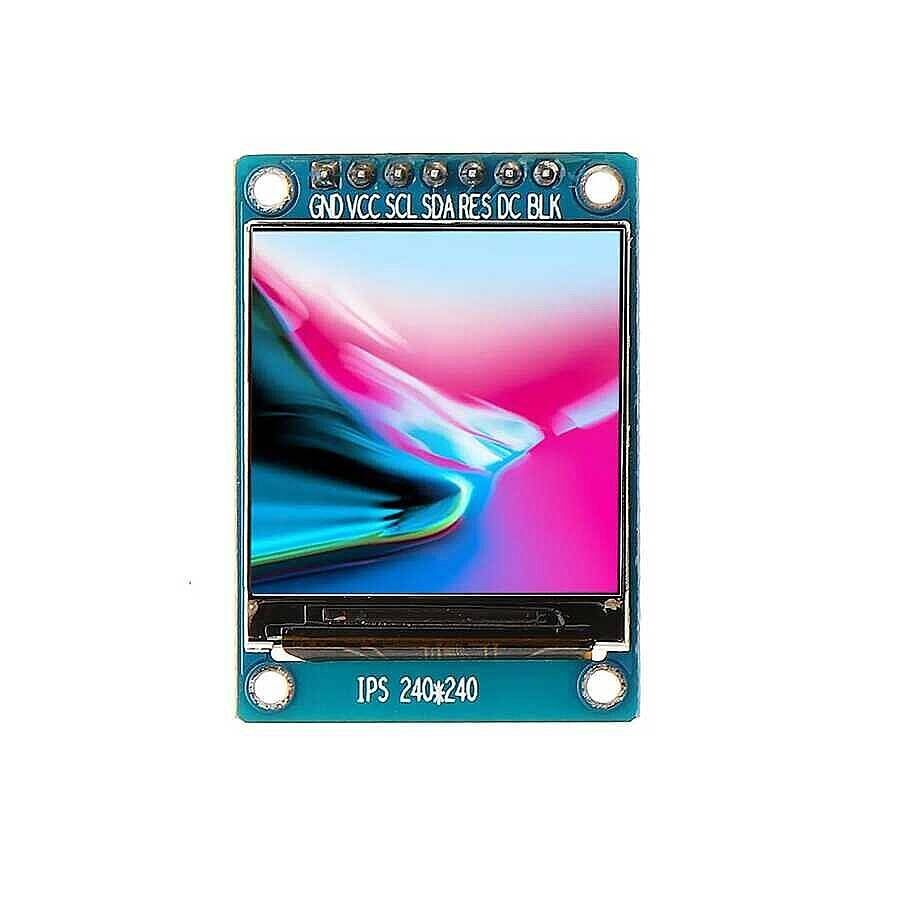

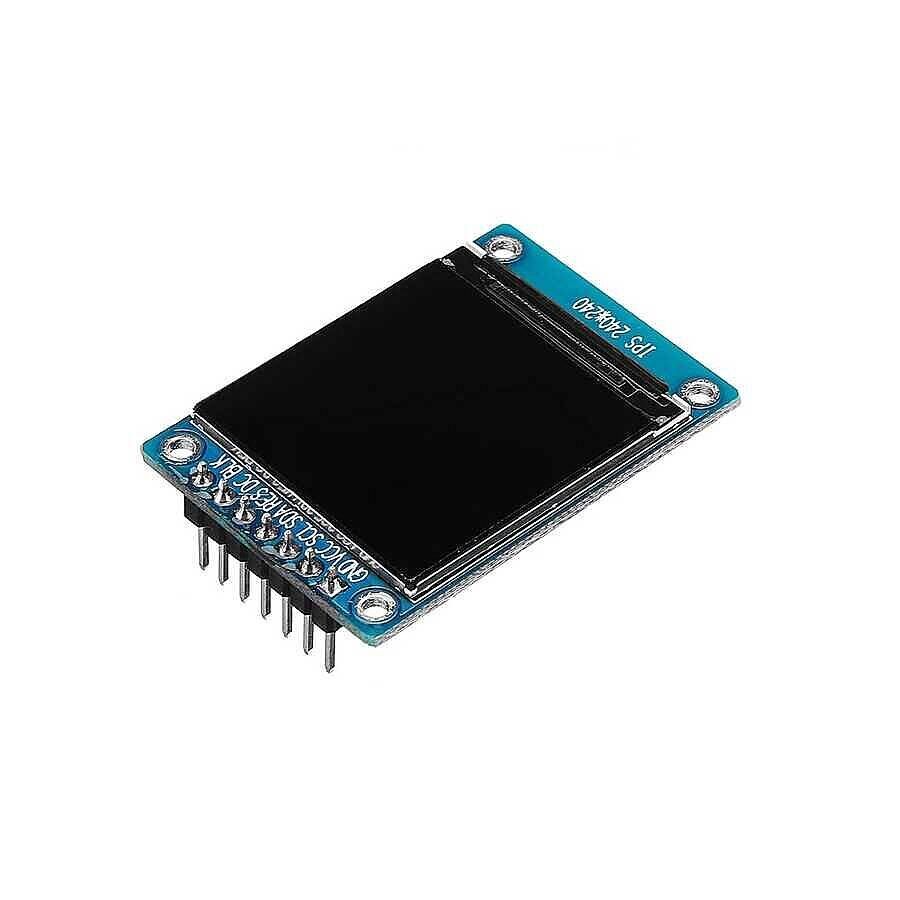

ST7789 1.3 inç 240x240 IPS HD TFT LCD OLED Ekran Modülü

ST7789 1.3 inç 240x240 IPS TFT LCD ekran modülü, ST7789 sürücü entegresiyle çalışan, küçük boyutlu ve yüksek çözünürlüklü bir grafik ekran birimidir. IPS panel yapısı sayesinde klasik TN tip ekranlara göre çok daha geniş görüş açısından bakıldığında bile renk ve kontrast bozulmadan korunur. Modül, mikrodenetleyiciyle 4 telli SPI arayüzü üzerinden haberleşir; bu sayede az sayıda pin kullanılarak hızlı veri aktarımı sağlanır. Dahili grafik belleği (GRAM) sayesinde ekrana yazılan görüntü, mikrodenetleyici tarafından sürekli yeniden gönderilmek zorunda kalmadan ekranda saklanır. Arduino, ESP32, ESP8266 ve Raspberry Pi Pico gibi popüler geliştirme kartlarıyla uyumlu olan bu modül; menü ekranları, gösterge panelleri, sensör verisi görselleştirme ve küçük grafik arayüzü gerektiren hobi ve eğitim projelerinde yaygın olarak tercih edilir. Az sayıda pinle kablolanabilmesi ve yaygın kütüphaneler üzerinden kısa kod parçalarıyla çalıştırılabilmesi, modülü breadboard üzerinde hızlı prototipleme yapan öğrenci ve meraklılar için de pratik bir seçenek haline getirir.

Teknik Özellikler

Öne Çıkan Özellikler

• IPS panel yapısı sayesinde ekrana yandan bakıldığında bile renkler ve kontrast bozulmadan görünür kalır.
• 240x240 piksel çözünürlük, küçük fiziksel boyutuna rağmen net ve okunaklı bir görüntü sunar.
• 65K renk desteği ile grafik, ikon ve metin öğeleri canlı ve ayırt edilebilir tonlarda gösterilebilir.
• 4 telli SPI arayüzü sayesinde az sayıda dijital pin kullanılarak mikrodenetleyiciye kolayca bağlanır.
• Dahili grafik belleği (GRAM) sayesinde ekran içeriği donanım tarafında saklanır, MCU'nun sürekli veri göndermesi gerekmez.
• Arka aydınlatma pini (BLK) üzerinden parlaklık PWM sinyaliyle ayarlanabilir, karanlık ortamlarda göz yormayan kullanım sağlanır.
• Adafruit ST7789 ve TFT_eSPI gibi yaygın ve iyi belgelenmiş kütüphanelerle desteklendiği için projeye kısa sürede entegre edilebilir.

Kullanım Alanları

• Sıcaklık ve nem sensöründen alınan verileri gerçek zamanlı olarak sayısal değer ve basit grafik şeklinde göstermek.
• 3D yazıcı veya CNC kontrol panelinde durum bilgisi, ilerleme yüzdesi ve menü ekranı olarak kullanmak.
• Taşınabilir ölçüm cihazlarında (örneğin multimetre veya güç/enerji ölçer projelerinde) anlık sonuçları ekrana yansıtmak.
• Akıllı saat veya bilek tipi elektronik prototiplerde saat, tarih ve bildirim bilgisi göstermek.
• Ev otomasyonu kontrol panelinde oda sıcaklığı, nem ve bağlı cihazların durumunu tek ekranda özetlemek.
• Robotik projelerde pil seviyesi, motor durumu veya sensör mesafesi gibi bilgileri operatöre anlık aktarmak.
• Basit menü tabanlı cihazlarda veya küçük oyun/animasyon denemelerinde grafik arayüz ekranı olarak kullanmak.
• Laboratuvar tipi ölçüm düzeneklerinde (güç kaynağı, sinyal jeneratörü gibi DIY cihazlarda) ayar değerlerini ve grafikleri kullanıcıya göstermek.

Bağlantı ve Kullanım

Modül, mikrodenetleyicinin donanımsal SPI pinlerine bağlanır: SCL/SCK pini MCU'nun SPI saat hattına, SDA/MOSI pini ise veri hattına bağlanır. RES (reset) ve DC (data/command) pinleri, ekranın komut ile veri modları arasında ayrım yapabilmesi için MCU üzerinde boşta olan iki dijital giriş/çıkış pinine atanmalıdır; modülde CS pini varsa o da benzer şekilde ayrı bir dijital pine bağlanır. VCC ve GND pinleri MCU'nun besleme hattına bağlanırken, BLK pini doğrudan 3,3V hattına bağlanarak arka aydınlatma sürekli açık tutulabilir veya PWM çıkışlı bir pine bağlanarak yazılımsal olarak parlaklık ayarı yapılabilir. Arduino ortamında Adafruit_GFX ve Adafruit ST7789 kütüphaneleri, ESP32/ESP8266 gibi kartlarda ise TFT_eSPI kütüphanesi kullanılarak pin numaraları tanımlandıktan sonra ekran hızlıca çalıştırılabilir. 5V ile çalışan klasik Arduino Uno/Mega gibi kartlarda veri hatlarının 3,3V lojik seviyesine indirilmesi için seviye kaydırıcı kullanılması, ekranın uzun ömürlü ve kararlı çalışması açısından önerilir; birçok kütüphanede kurulumdan sonra ekranı başlatmak ve renk doldurmak sadece birkaç satır kod ile mümkündür.

Paket İçeriği

• 1 x ST7789 1,3 inç 240x240 IPS TFT LCD ekran modülü
• Bağlantı pinleri (çoğu üründe modül üzerine fabrikada lehimli olarak gelir)

Dikkat Edilmesi Gerekenler

• Modül genellikle 3,3V lojik seviyesinde çalışır; 5V mikrodenetleyicilere (örneğin klasik Arduino Uno) doğrudan bağlarken sinyal seviyesi ve modülün 5V toleransı kontrol edilmelidir.
• RES ve DC pinleri yazılımda doğru tanımlanmazsa ekran hiç görüntü vermez veya bozuk/kaymış görüntü gösterir; kütüphane ayarlarındaki pin numaralarının doğru girildiğinden emin olunmalıdır.
• Ekran yüzeyine doğrudan bastırmak veya keskin cisimlerle temas ettirmek IPS panelde kalıcı lekelenme veya hasara yol açabilir.
• SPI hattı gereğinden uzun tutulursa, özellikle breadboard üzerinde, sinyal bozulmaları ve titreyen/hatalı görüntü oluşabilir; bağlantı kablolarının mümkün olduğunca kısa tutulması önerilir.
• Modül statik elektriğe karşı hassas olabilir; montaj ve bağlantı öncesinde topraklama önlemi alınması önerilir.
• Arka aydınlatma sürekli tam parlaklıkta bırakılırsa modülün ısınması ve enerji tüketiminin artması normaldir; gerektiğinde PWM ile kısılabilir.
• Aynı SPI hattına birden fazla cihaz bağlanacaksa her cihazın kendi CS pinine sahip olmasına ve kütüphane tarafında doğru CS pininin seçilmesine dikkat edilmelidir.
