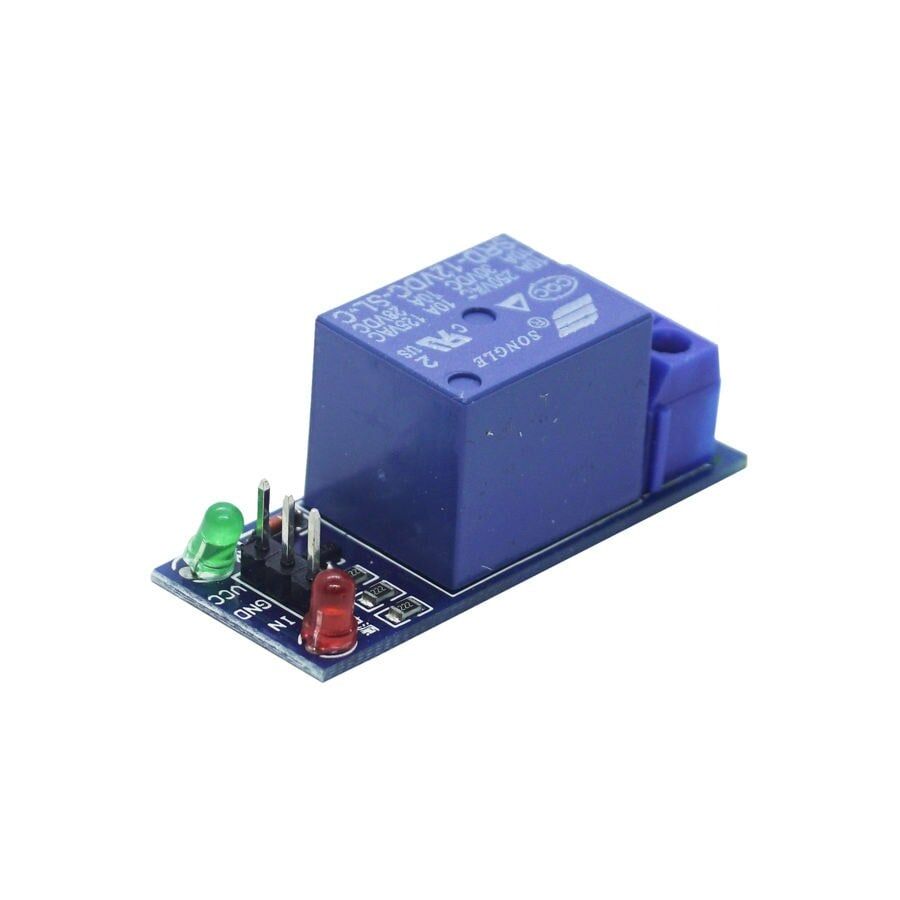

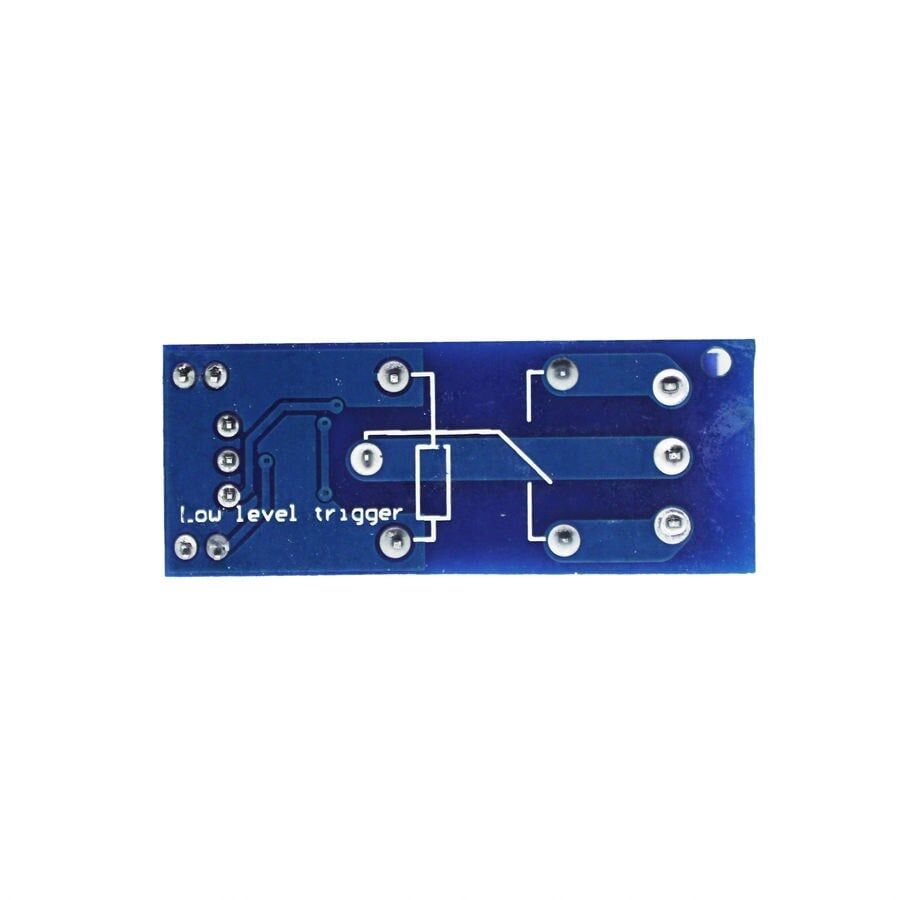

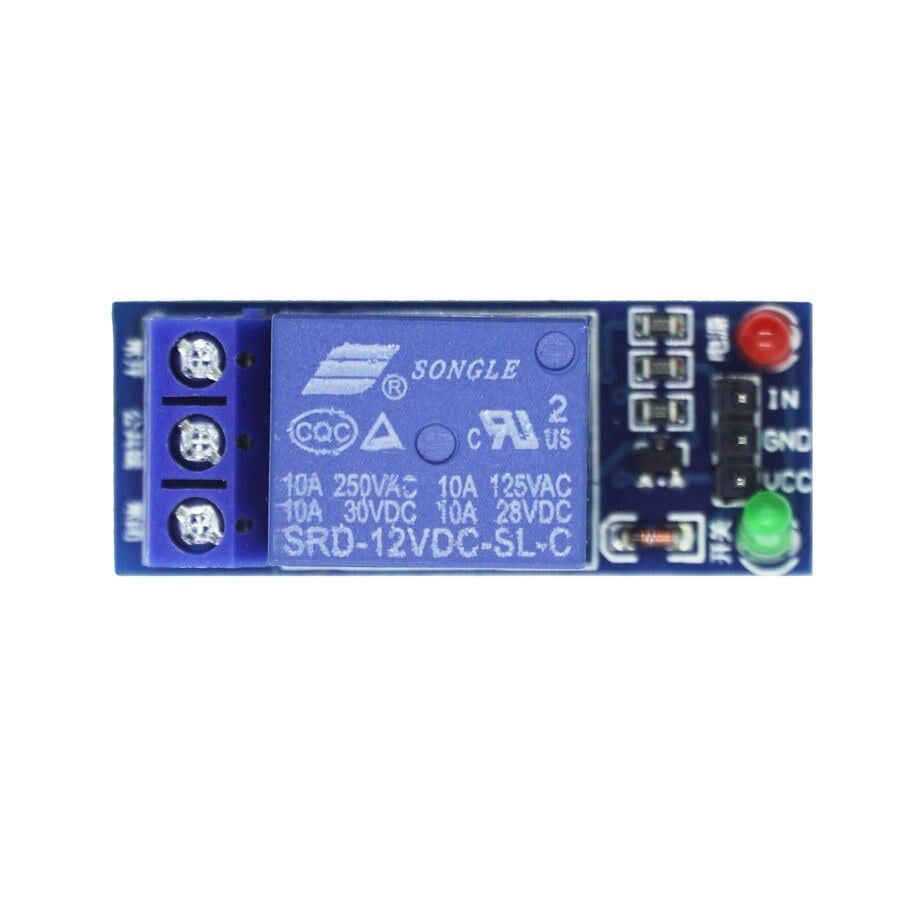

1 Kanal 12V Röle Kartı

1 Kanal 12V Röle Kartı, düşük gerilimli bir kontrol sinyaliyle (Arduino, ESP32, PIC gibi bir mikrodenetleyiciden gelen dijital çıkışla) yüksek akım veya yüksek gerilim taşıyan bir devreyi açıp kapatmak için kullanılan bir anahtarlama modülüdür. Kart üzerindeki optokuplör, kontrol devresi ile röle bobini arasında elektriksel izolasyon sağlayarak mikrodenetleyiciyi olası gerilim sıçramalarından korur. IN pinine gelen sinyal önce optokuplörü, ardından transistörü tetikler; transistör 12V'luk röle bobinini besler ve bobinin oluşturduğu manyetik alan NO/NC kontaklarını hareket ettirerek yük devresini anahtarlar. Ev otomasyonu, sulama sistemleri, motor kontrolü ve aydınlatma projelerinde, düşük gerilimli bir mikrodenetleyici çıkışını şebeke gerilimine veya yüksek akımlı DC yüklere güvenli şekilde bağlamanın en yaygın ve en ucuz yollarından biridir.

Teknik Özellikler

Öne Çıkan Özellikler

• Optokuplör izolasyonu sayesinde mikrodenetleyici ile yüksek gerilimli yük devresi birbirinden elektriksel olarak ayrılır, bu da kontrol kartını olası arıza, kısa devre veya gerilim sıçramalarından korur.
• Hem AC hem DC yükleri (250V AC / 10A veya 30V DC / 10A'ya kadar) tek bir kartla anahtarlayabildiği için tek bir modülle birden fazla uygulama senaryosuna hizmet eder.
• Üzerindeki durum LED'i röle kontağının açık mı kapalı mı olduğunu anında görsel olarak gösterir, bu da devre hatalarını yerinde tespit etmeyi kolaylaştırır.

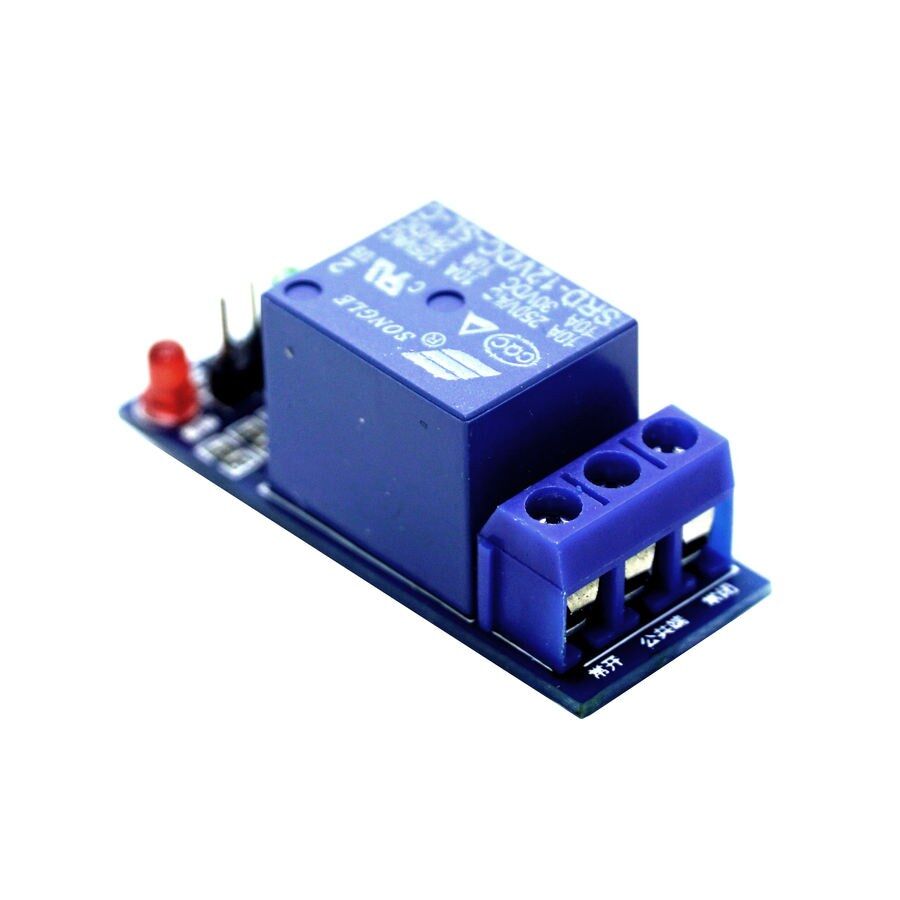

• Vidalı klemens bağlantısı sayesinde kablo ucu lehimlemeden, sadece tornavida ile sıkarak güvenli ve sağlam bağlantı yapılabilir.
• JD-VCC jumper ile röle bobini beslemesinin karttaki VCC'den mi yoksa ayrı bir kaynaktan mı alınacağı seçilebildiği için farklı besleme senaryolarına kolayca uyum sağlar.
• Bobin üzerindeki koruma diyotu, röle kapanırken oluşan gerilim sıçramasının kontrol devresine veya sürücü transistöre zarar vermesini engeller.
• Kompakt boyutu ve standart 3 pinli kontrol arayüzü sayesinde Arduino, ESP8266/ESP32, Raspberry Pi ve benzeri kartlarla doğrudan uyumlu çalışır.

Kullanım Alanları

• Sera veya bahçe sulama sisteminde toprak nem sensöründen gelen düşük seviyeli sinyalle 12V'luk su pompasını veya solenoid valfi açıp kapatmak.
• Arduino ile kontrol edilen bir ev otomasyonu projesinde 220V AC besleme hattındaki bir lambayı, fanı veya küçük bir ev aletini uzaktan açıp kapatmak.
• Akvaryum sisteminde sıcaklık sensörü belirli bir eşiği geçtiğinde ısıtıcıyı veya soğutma fanını devreye alıp devreden çıkarmak.
• Küçük ölçekli bir üretim hattında konveyör motorunu veya bir solenoidi mikrodenetleyici/PLC çıkışıyla anahtarlamak.
• Güvenlik sisteminde hareket sensörü tetiklendiğinde 12V'luk sirenli alarmı veya dış mekan aydınlatmasını devreye sokmak.
• Otomatik perde veya kepenk kontrol devresinde motorun yönünü belirleyen kontaktörleri sırayla, birbirini kilitleyecek şekilde anahtarlamak.
• Kümes veya hayvan barınağı otomasyonunda zaman bazlı bir kontrolörden gelen sinyalle ısıtıcı lambayı belirli saatlerde devreye almak.

Bağlantı ve Kullanım

Kartın VCC ve GND pinleri 12V DC besleme kaynağına bağlanır; IN pini ise mikrodenetleyicinin dijital çıkış pinine bağlanarak röleyi tetikler. JD-VCC jumper takılıyken kontrol devresi ile röle bobini aynı beslemeyi paylaşır; jumper çıkarılıp ayrı bir 12V hat JD-VCC pinine verilirse röle bobininin çektiği akım mikrodenetleyici beslemesinden değil, ayrı kaynaktan karşılanır. Tam galvanik izolasyon için kontrol ve güç taraflarının toprakları da ayrılmalıdır. Anahtarlanacak yük COM ve NO klemensleri arasına bağlanır; röle enerjilenmediğinde bu devre açık kalır, IN pinine tetikleme sinyali geldiğinde COM-NO arası kısa devre olur ve yük çalışmaya başlar. NC klemensi kullanılırsa tam tersi mantıkta, yani röle enerjilenmediğinde kapalı olan, tetikleme geldiğinde açılan bir devre elde edilir. Yazılım tarafında tek yapılması gereken IN pinine bağlı GPIO'yu HIGH veya LOW yapmaktır; jumper ayarına göre bu iki durumdan hangisinin röleyi çektiği değişebileceğinden ilk kurulumda kontak sesiyle veya LED ile doğrulama yapılması önerilir.

Paket İçeriği

• 1 adet 1 Kanal 12V Röle Kartı
• Kart üzerinde monteli 3 pinli vidalı yük klemensi (NO - COM - NC)
• Kart üzerinde takılı JD-VCC seçim jumperı

Dikkat Edilmesi Gerekenler

• Röle kontakları üzerinden şebeke gerilimi (220V AC) gibi yüksek gerilimler anahtarlanacaksa bağlantılar mutlaka enerji kesikken yapılmalı, açıkta kalan uçlar izole edilmeli ve gerekirse bu bölüm bir muhafaza içine alınmalıdır.
• Kart üzerindeki azami akım/gerilim değerleri (250V AC / 10A, 30V DC / 10A) rezistif yük için verilen anma değerleridir; endüktif yüklerde ve kart baskı devresi/klemens sınırları nedeniyle pratikte bu değerlerin belirgin altında kalınmalıdır, aksi halde röle kontaklarının ömrü belirgin şekilde kısalır.
• JD-VCC jumper'ının ortak besleme mi yoksa izolasyonlu ayrı besleme mi olacağı doğru seçilmezse mikrodenetleyici ile güç devresi arasındaki optokuplör izolasyonunun avantajı fiilen ortadan kalkar.
• Motor, solenoid veya kontaktör bobini gibi endüktif yükler anahtarlanırken oluşan geri EMK, yük tarafında uygun bir koruma diyotu veya snubber devresi olmadan röle kontaklarının erken aşınmasına yol açabilir.
• Röle bobininin çektiği akım bir mikrodenetleyici GPIO pininin doğrudan sağlayabileceğinin üzerindedir; bu nedenle tetikleme kart üzerindeki optokuplör/transistör devresi üzerinden yapılır, IN pini asla doğrudan bobine bağlanmamalıdır.
• Kartı nemden, tozdan ve kazara temastan korumak için uygun bir muhafazaya monte etmek, özellikle şebeke hattı bağlantısı olan uygulamalarda elektrik çarpması riskini azaltır.
• Aynı anda birden fazla röle kartı çalıştırılacaksa, ortak 12V besleme kaynağının toplam bobin akımını (ve varsa yük akımını) karşılayacak güçte seçilmesi gerekir.
