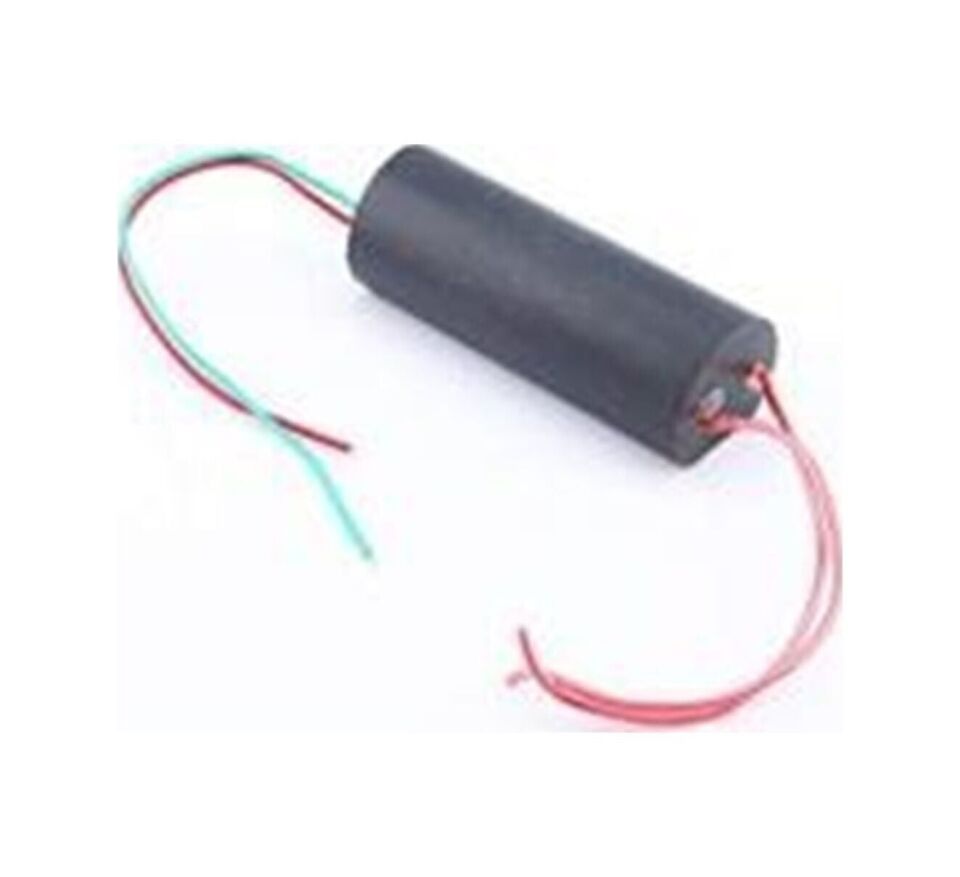

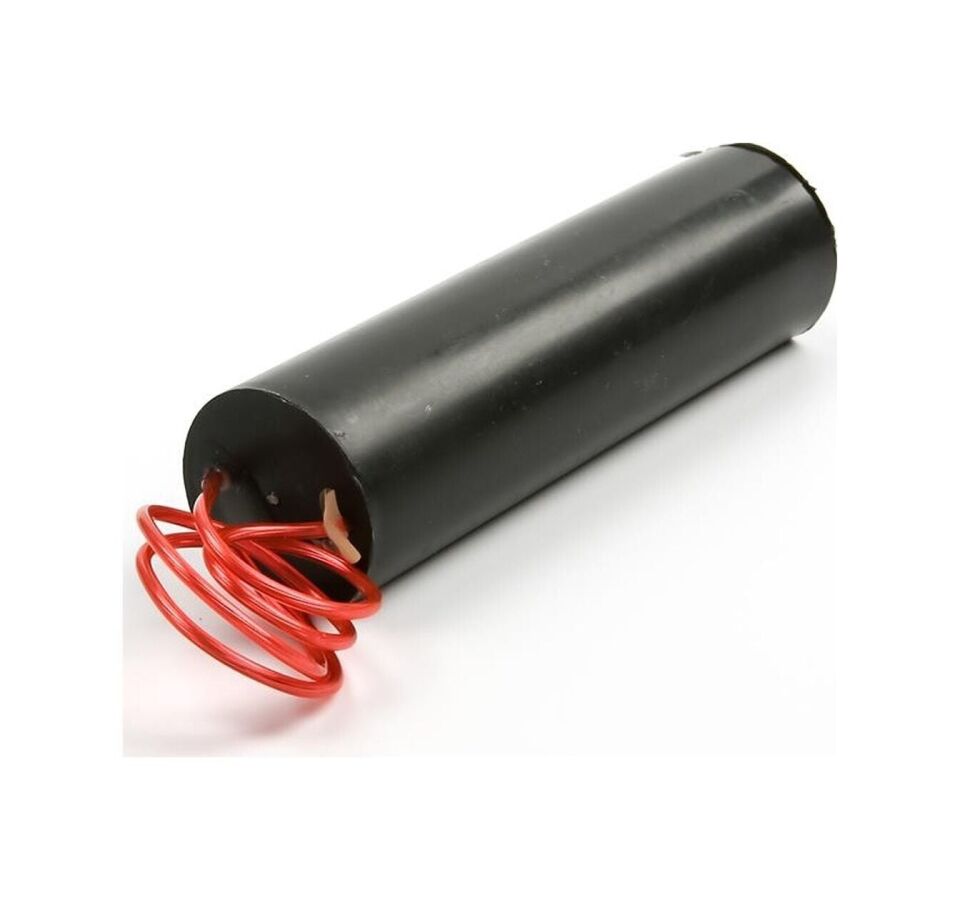

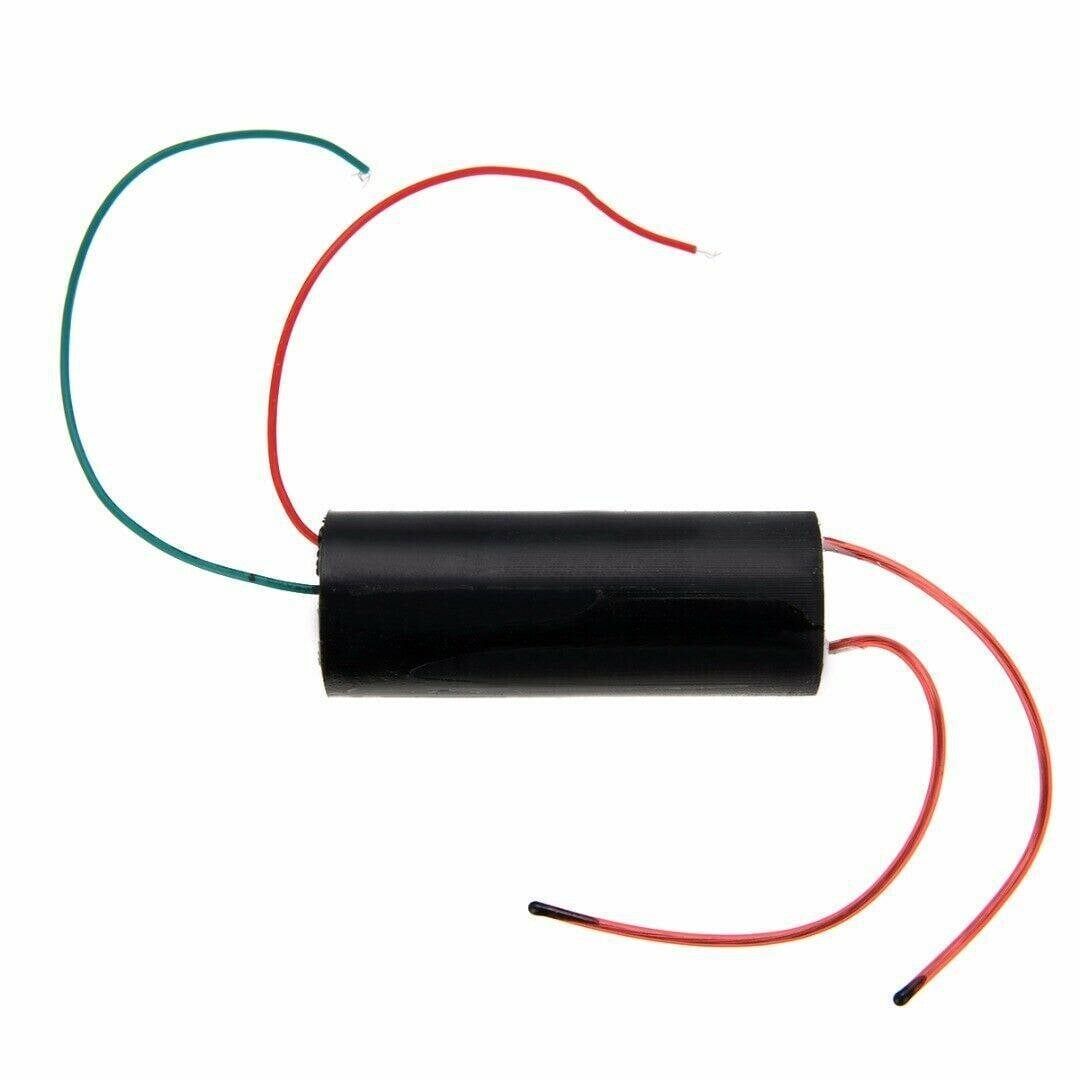

1000Kw 3-6V Gerilim Yükseltici Modülü
1000Kw 3-6V Gerilim Yükseltici Modülü, düşük seviyeli bir DC gerilimi (3-6V aralığı) çok yüksek gerilime çeviren, kendinden osilasyonlu basit bir step-up (boost) devresidir. Amacı sabit ve regüle bir çıkış gerilimi sağlamak değil, iki elektrot ucu arasında görünür bir kıvılcım/ark oluşturacak kadar yüksek gerilim elde etmektir. Kart üzerindeki küçük güç transistörü ile ferrit çekirdekli step-up trafo, harici bir sürücü entegreye ihtiyaç duymadan yüksek frekanslı bir salınım üretir ve bunu trafo yardımıyla çok yüksek gerilime dönüştürür. Modül; hobi elektroniği, fizik derslerinde görsel deneyler ve maker atölyelerinde pratik bir yüksek gerilim kaynağı olarak kullanılır.
Teknik Özellikler
| Giriş Gerilimi | 3-6V DC |
| Çıkış Türü | İzole olmayan, regüle edilmemiş yüksek gerilim kıvılcım/ark çıkışı |
| Devre Yapısı | Kendinden osilasyonlu (self-oscillating) transistör + step-up trafo devresi |
| Sürücü Entegre | Yok; anahtarlama ayrık bir güç transistörü ile yapılır, özel bir kontrol IC'si içermez |
| Ana Bileşenler | Küçük güç transistörü, ferrit çekirdekli step-up trafo, birkaç destek direnç/kondansatör |
| Çıkış Bağlantısı | İki adet ince kablo/elektrot ucu |
| Gerilim Regülasyonu | Yoktur; çıkış gerilimi sabit/garanti edilen bir değer değildir |
| Önerilen Besleme | 2-4 adet AA/AAA pil grubu ya da 3-6V aralığında DC güç kaynağı |
| Kutu/Muhafaza | Yok; açık (bare) PCB kart olarak gelir |
| Çalışma Şekli | Sürekli çalışmaya değil, kısa süreli aralıklı (intermittent) çalışmaya uygundur |
| Isınma Davranışı | Uzun süreli kesintisiz çalıştırmada transistör ve trafo bölgesinde ısınma görülebilir |
| Elektriksel Yalıtım | Şebeke (230V AC) hattından yalıtım sağlamaz; yalnızca düşük gerilimli DC kaynaklarla kullanım içindir |
| Elektromanyetik Etki | Çalışma sırasında yakın çevredeki hassas elektronik cihazlarda parazite yol açabilir |
| Kullanım Ortamı | Kuru, iç mekan kullanımı için uygundur; nem ve tozdan uzak tutulmalıdır |
| Kısa Devre/Temas Koruması | Elektrotlar için ayrı bir koruma devresi yoktur, uçların birbirine değmesi devreyi zorlayabilir |
| Montaj Şekli | Kutusuz PCB kart; vida deliği veya kutu içi montaj aparatı bulunmaz |
| Kontrol/Ayar Elemanı | Yoktur; kart üzerinde potansiyometre veya anahtar bulunmaz, besleme verildiğinde doğrudan çalışır |
Öne Çıkan Özellikler
- Sadece 3-6V gibi düşük bir DC gerilimle çalışarak elektrotlar arasında görünür bir kıvılcım/ark oluşturacak kadar yüksek gerilim üretir.
- Devre kendinden osilasyonlu transistör-trafo yapısı kullanır, bu sayede harici bir sürücü entegreye veya karmaşık bir kontrol devresine ihtiyaç duymaz.
- Küçük ve sade kart yapısı sayesinde pil ile beslenen taşınabilir deney düzenekleri içine kolayca yerleştirilebilir.
- İki ayrı elektrot/kablo çıkışı, uçların istenilen mesafeye ve geometriye göre serbestçe konumlandırılmasına imkan tanır.
- Ekstra soğutucu, kutu veya harici kontrol devresi gerektirmeyecek kadar sade bir tasarıma sahiptir, bu da prototipleme sürecini hızlandırır.
- İki telli basit besleme girişi sayesinde mevcut pil kutuları veya laboratuvar güç kaynaklarıyla hızlıca kablolanabilir.
- Düşük parça sayısı sayesinde arıza durumunda sorunun kaynağını (transistör, trafo sargısı, bağlantı kablosu) tespit etmek diğer karmaşık boost devrelerine kıyasla daha kolaydır.
Kullanım Alanları
- Fizik derslerinde yüksek gerilim ve kıvılcım oluşumunu görsel olarak anlatan basit sınıf içi deney düzenekleri kurmak.
- Hobi amaçlı mini Tesla bobini veya elektrostatik gösteri projelerinde ek bir yüksek gerilim kaynağı olarak kullanmak.
- Pilli, taşınabilir bir kıvılcım/ark demo kutusu yapmak isteyen maker ve öğrenci projelerinde ana güç katı olarak.
- İnce plastik, kağıt veya küçük hava aralıklarının kıvılcım geçirip geçirmediğini gözlemleyen basit yalıtım test düzeneklerinde.
- Elektronik kulüplerinde ve atölyelerde yüksek gerilimle çalışırken alınması gereken güvenlik önlemlerini görsel olarak anlatan eğitim materyali olarak.
- Statik elektrik ve iyonizasyon konularını işleyen basit prototip devrelerinde ön güç kaynağı denemesi olarak.
- Değişken elektrot aralığıyla kıvılcım atlama mesafesini gözlemleyerek hava boşluğunun dielektrik dayanımını gösteren basit deneylerde.
Bağlantı ve Kullanım
Modülün besleme girişinde bulunan iki uç, 3-6V DC güç kaynağının (örneğin seri bağlı 2-4 adet AA/AAA pil ya da ayarlanabilir bir laboratuvar güç kaynağı) uçlarına doğru kutupla bağlanır. Çıkış tarafındaki iki ince kablo/elektrot ise yüksek gerilimin ortaya çıktığı uçlardır; bu iki uç birbirine doğrudan değdirilmeden, aralarında birkaç milimetrelik bir hava boşluğu bırakılacak şekilde konumlandırılmalıdır. Elektrot uçları arasındaki mesafe her zaman besleme kesildikten sonra ayarlanmalıdır. Uçlar birkaç milimetre aralıkla yalıtkan bir tutucuya sabitlenir, ardından enerji verilerek kıvılcım gözlenir. Mesafe değiştirilecekse önce besleme ayrılır, uçlara çıplak elle dokunulmaz. Bağlantılar yapılmadan önce besleme kaynağının kutupları ve gerilim aralığının 3-6V DC sınırları içinde kaldığından emin olunmalı, ters kutuplama veya belirtilenden yüksek bir besleme geriliminden kaçınılmalıdır. Devrenin karmaşık bir kontrol elektroniği veya ayar elemanı içermemesi, düşük maliyetli ve hızlı kurulan yüksek gerilim deney düzenekleri hazırlamak isteyenler için bağlantıyı basitleştiren bir avantajdır.
Paket İçeriği
- 1 adet 1000Kw 3-6V Gerilim Yükseltici Modülü (ana kart)
- Çıkış elektrotlarına bağlı iki adet ince bağlantı kablosu
- Besleme girişi için lehimli veya pedli iki bağlantı noktası (VCC/GND)
Dikkat Edilmesi Gerekenler
- Çıkışta oluşan gerilim yüksek olduğundan elektrotlara veya kıvılcım oluşan bölgeye doğrudan dokunulmamalı, cihaz vücuttan ve iletken yüzeylerden uzak tutulmalıdır.
- Modül şebeke (230V AC) hattından herhangi bir yalıtım sağlamaz; yalnızca belirtilen düşük DC gerilim kaynaklarıyla (3-6V) kullanılmalıdır.
- Çıkış gerilimi regüle edilmediği için üretici tarafından belirtilen değerin bir anma/etiket değeri olduğu, gerçek çalışma koşullarında ölçülen değerin bundan farklı olabileceği unutulmamalıdır.
- Yanıcı gaz, toz veya buhar bulunan ortamlarda kıvılcım oluşturması nedeniyle kesinlikle kullanılmamalıdır.
- Sürekli ve uzun süreli çalıştırma, transistör ve trafonun aşırı ısınmasına ve modülün ömrünün kısalmasına yol açabilir; kısa süreli aralıklı kullanım tercih edilmelidir.
- Kalp pili gibi tıbbi elektronik cihaz kullanan kişilerin ve yakındaki hassas elektronik cihazların, modülün çalışması sırasında oluşabilecek elektromanyetik parazitten etkilenebileceği göz önünde bulundurulmalıdır.
