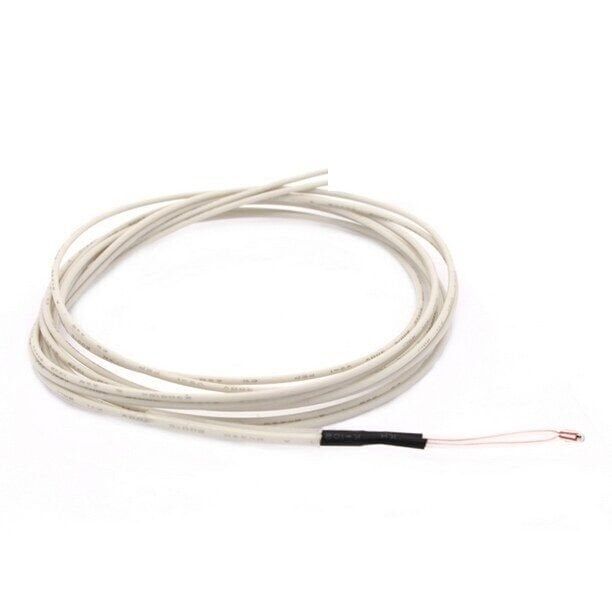

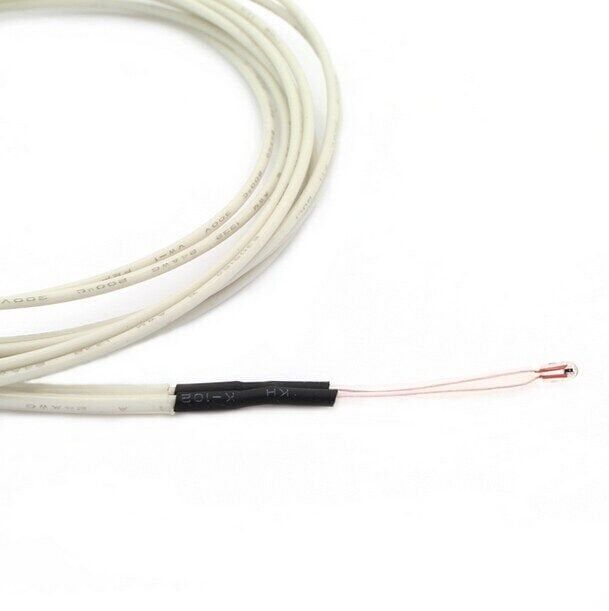

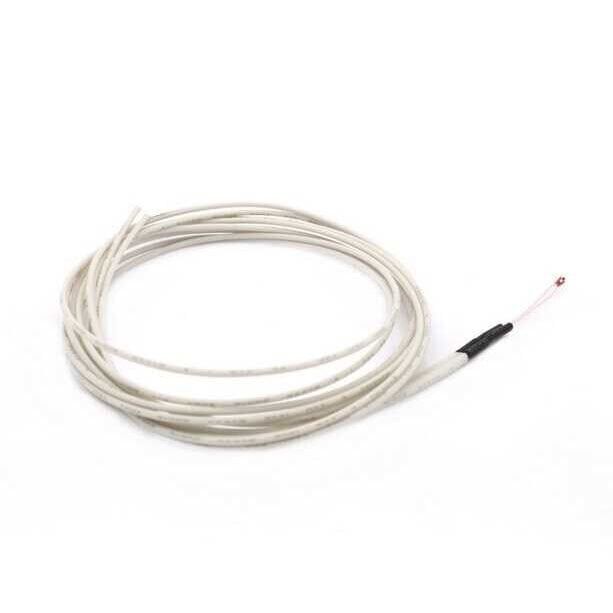

100K NTC Sensörü / Termistör

100K NTC sensörü, sıcaklık değişimine bağlı olarak direnci değişen pasif bir yarı iletken termistördür. NTC (Negatif Sıcaklık Katsayılı) yapısı sayesinde ortam sıcaklığı arttıkça direnci azalır, sıcaklık düştükçe direnci artar; bu davranış sabit dirençli bir metal film dirençten temel farkını oluşturur. 25°C referans noktasında nominal direnci 100 kΩ olan bu termistör, Arduino veya benzer bir mikrodenetleyici ile birlikte kurulacak basit bir gerilim bölen devresi üzerinden analog olarak okunur; herhangi bir haberleşme protokolüne veya harici besleme devresine ihtiyaç duymaz. Ölçülen gerilim değeri, yazılım tarafında Beta denklemi ya da daha yüksek doğruluk isteyen uygulamalarda Steinhart-Hart denklemi kullanılarak sıcaklık değerine dönüştürülür. İki uçlu ve kutupsuz yapısı sayesinde kurulumu kolaydır, breadboard üzerinde deneme yapmak veya lehimli bir devreye kalıcı olarak entegre etmek aynı derecede pratiktir. Düşük maliyeti ve basit çalışma prensibi sayesinde sera, akvaryum, kuluçka makinesi, ev otomasyonu, 3D yazıcı ve genel amaçlı DIY sıcaklık kontrol projelerinde sıkça tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• 100 kΩ gibi yüksek nominal direnç, ölçüm akımını düşük tutarak kendi kendini ısıtma kaynaklı hatayı azaltır; sıcaklığa bağlı direnç değişimi analog girişte kolayca okunabilen bir gerilim farkı oluşturur.
• Negatif sıcaklık katsayılı yapısı sayesinde sıcaklık artışı doğrudan direnç düşüşüne dönüşür, bu da basit bir gerilim bölen devresiyle ek bir çevirici veya entegre devre kullanmadan kolayca okunabilir.
• İki uçlu ve kutupsuz bağlantı yapısı sayesinde devreye ters bağlama riski olmadan kolayca monte edilir ve breadboard üzerinde hızlıca test edilebilir.
• Küçük fiziksel boyutu sayesinde dar alanlara, prototip devrelerine, taşınabilir ölçüm cihazlarına ve mevcut bir kutu içine sığması gereken projelere kolayca yerleştirilebilir.
• Arduino, ESP8266, ESP32 gibi analog girişe (ADC) sahip hemen her mikrodenetleyici kartıyla ek bir sürücü kütüphanesi gerektirmeden doğrudan uyumlu çalışır.
• Düşük maliyeti sayesinde hobi projelerinde, eğitim uygulamalarında ve çok sayıda ölçüm noktası gerektiren kurulumlarda maliyet artırmadan çoğaltılabilir.
• Beta denklemi veya daha hassas Steinhart-Hart denklemi ile yazılımsal düzeltme yapılarak geniş sıcaklık aralığında tutarlı ve tekrarlanabilir ölçüm elde edilebilir.

Kullanım Alanları

• Sera içinde ortam sıcaklığı belirlenen eşiğin üzerine çıktığında röle üzerinden havalandırma fanını veya gölgeleme perdesini otomatik olarak devreye sokmak.
• 3D yazıcı tabla veya ortam sıcaklığını sürekli izleyerek baskı kalitesini etkileyen sıcaklık dalgalanmalarını tespit eden basit bir DIY kontrol devresi kurmak.
• Akvaryum veya terraryum içindeki su ya da hava sıcaklığını sürekli izleyip belirlenen aralığın dışına çıkıldığında ısıtıcıyı otomatik açıp kapatmak.
• Kuluçka makinesinde yumurta sıcaklığını civcivlerin sağlıklı gelişimi için gereken dar aralıkta tutmak amacıyla geri beslemeli kontrol sistemi kurmak.
• Ev otomasyonu projelerinde birden fazla odaya yerleştirilen sensörlerle oda sıcaklığını ölçüp bu veriyi bir LCD ekranda göstermek veya bir web arayüzü üzerinden uzaktan takip etmek.
• Güç kaynağı, motor sürücü veya şarj cihazı gibi ısınan elektronik devrelerin üzerine yerleştirip belirlenen sıcaklığın üzerine çıkıldığında soğutma fanını devreye sokmak.
• Basit bir hava durumu istasyonu projesinde sıcaklık verisini periyodik olarak okuyup bir SD karta kaydetmek veya bir bulut servisine göndermek.

Bağlantı ve Kullanım

Termistörün bir ucu Arduino'nun 5V (veya 3.3V) çıkışına bağlanır; diğer ucu ise sabit değerli bir dirençle (örneğin 100 kΩ) seri bağlanarak GND hattına ulaştırılır. Termistör ile sabit direnç arasındaki bağlantı noktası, Arduino'nun analog giriş pinlerinden birine (örneğin A0) bağlanır ve bu şekilde sıcaklığa bağlı direnç değişimi, ADC üzerinden okunabilen bir gerilim değerine dönüştürülür. Kod tarafında okunan analog değer önce gerilime, ardından Beta denklemi kullanılarak sıcaklık değerine çevrilir; daha yüksek doğruluk isteyen uygulamalarda üç noktalı kalibrasyon ile Steinhart-Hart katsayıları çıkarılıp aynı hesaplamada kullanılabilir. Sabit direncin değeri, uygulamanın çalışacağı sıcaklık aralığındaki ölçüm hassasiyetini doğrudan etkilediğinden, termistörün nominal direncine yakın bir değer seçmek genellikle en dengeli sonucu verir. Termistör iki uçlu ve kutupsuz olduğu için bağlantı yönü ölçümü etkilemez, ancak lehim veya jumper kablo bağlantılarının sağlam yapılması ölçüm kararlılığı açısından önemlidir.

Paket İçeriği

• 1 adet 100K NTC termistör
• Gerilim bölen devresi için gereken sabit direnç, jumper kablo ve breadboard pakete dahil değildir, ayrıca temin edilmelidir
• Ürünle birlikte ayrı bir kalibrasyon sertifikası veya kullanım kılavuzu bulunmamaktadır

Dikkat Edilmesi Gerekenler

• Termistör doğrudan dijital pinlere bağlanmamalı; mutlaka analog giriş ve gerilim bölen devresi ile kullanılmalıdır, aksi halde anlamlı bir sıcaklık değeri elde edilemez.
• Seri bağlanan sabit direnç değeri yanlış seçilirse ölçüm hassasiyeti düşer; ölçülecek sıcaklık aralığına uygun bir değer seçilmelidir, aksi halde analog okuma tüm aralıkta yeterince değişken bir sonuç vermez.
• Üretici tarafından belirtilen sıcaklık sınırlarının üzerinde kullanmak termistörün kalıcı olarak hasar görmesine veya kalibrasyonunun kaymasına neden olabilir, bu nedenle uygulama sıcaklığı seçilmeden önce çalışma aralığı göz önünde bulundurulmalıdır.
• Nemli veya sulu ortamda kullanılacaksa termistörün bacak ve lehim bağlantı noktaları izole edilmelidir; aksi halde kısa devre veya zaman içinde korozyon riski oluşur.
• Doğru sıcaklık hesabı için koda girilen Beta değerinin (veya Steinhart-Hart katsayılarının) doğru olması gerekir; yanlış katsayı ile hesaplanan sıcaklık gerçek değerden belirgin şekilde sapabilir.
• Ölçüm akımı gereğinden yüksek tutulursa termistörün kendi kendini ısıtma etkisi gerçek ortam sıcaklığından yüksek okumalara yol açabilir; bu nedenle besleme geriliminin ve seri direncin akımı makul seviyede sınırlaması gerekir.
