10K NTC Su Geçirmez Kablo 100 CM

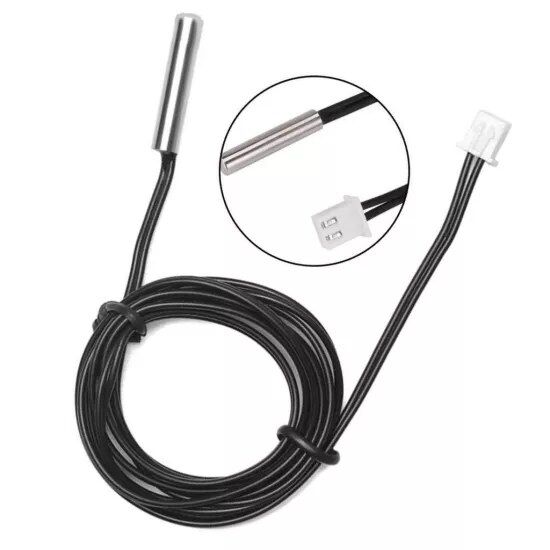

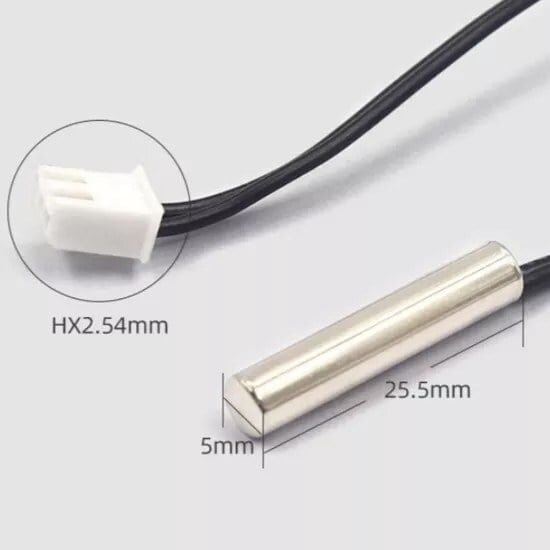

10K NTC Su Geçirmez Kablo, sıcaklık değişimine bağlı olarak direnci değişen bir NTC (Negatif Sıcaklık Katsayılı) termistör sensörüdür. Sıcaklık yükseldikçe sensörün direnci azalır, düştükçe artar; bu değişim bir gerilim bölen devresiyle analog voltaja çevrilerek mikrodenetleyicinin ADC girişinden okunur. Metal uçlu prob gövdesi ve 100 cm uzunluğundaki su geçirmez kablosu sayesinde sensör, sıvı içine daldırılarak veya nemli ortamlarda doğrudan temas ederek ölçüm yapabilir. Arduino, ESP8266, ESP32 gibi geliştirme kartlarıyla kolayca uyumlu çalışır; su tankı, akvaryum, sera toprağı veya sıvı depolama sistemlerinde sıcaklık takibi için tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Su geçirmez kablo ve metal uçlu prob yapısı sayesinde sıvı içine doğrudan daldırılarak güvenle kullanılabilir.
• 100 cm uzunluğundaki kablo, sensörün ölçüm noktasından uzakta kalan bir mikrodenetleyici veya kontrol kutusuna rahatça bağlanmasını sağlar.
• NTC termistör teknolojisi sayesinde sıcaklık değişimlerine hızlı ve hassas biçimde tepki verir.
• İki damarlı basit çıkış yapısı, ek bir sürücü devresi gerektirmeden doğrudan gerilim bölen devresiyle kullanılabilir.
• Kutupsuz yapısı sayesinde bağlantı sırasında uçların yönünü karıştırma endişesi yaşanmaz.
• Düşük maliyetli ve dayanıklı yapısıyla hem hobi projelerinde hem de küçük ölçekli otomasyon sistemlerinde uzun süreli kullanıma uygundur.
• Pasif bir eleman olduğu için ayrıca besleme voltajı gerektirmez, yalnızca bağlı olduğu gerilim bölen devresi üzerinden ölçüm yapılmasına imkan tanır.
• Metal gövdeli prob yapısı, plastik kaplamalı bazı sensörlere kıyasla ortam ısısını ölçüm noktasına daha hızlı iletir.
• Elektronik devreyle doğrudan temas etmeden, uzun kablosu sayesinde sıvı veya nemli ölçüm noktasını devre kartından fiziksel olarak ayırmaya imkan tanır.

Kullanım Alanları

• Akvaryum veya balık tankında su sıcaklığını sürekli izleyip belirlenen eşiğin altına düşünce ısıtıcıyı otomatik olarak devreye almak.
• Sera içinde toprak veya besin çözeltisi sıcaklığını ölçerek iklimlendirme ve sulama sistemini buna göre yönetmek.
• Güneş enerjili su ısıtma sisteminde depo tankındaki suyun sıcaklığını sürekli takip etmek.
• Ev tipi bira veya şarap fermantasyon kabında sıvı sıcaklığını izleyerek fermantasyon sürecini kontrol altında tutmak.
• Küçük ölçekli soğutma devresinde sıvı hattındaki sıcaklığı ölçüp aşırı ısınma durumunda uyarı üretmek.
• Hayvan çiftliklerinde su yalağındaki suyun donmasını önlemek amacıyla sıcaklık bazlı ısıtıcı kontrolü yapmak.
• Su soğutmalı bir sistemde (örneğin 3D yazıcı ekstruderi veya elektronik devre soğutması) soğutma sıvısının sıcaklığını sürekli izlemek.
• Ev yapımı kuluçka makinesinde su banyosu veya nem haznesindeki sıcaklığı ölçerek ısıtıcının açılıp kapanmasını otomatik yönetmek.
• Hidroponik yetiştirme sisteminde besin çözeltisi tankındaki sıcaklığı izleyerek kök bölgesi için uygun sıcaklık aralığını korumak.

Bağlantı ve Kullanım

Sensörün iki ucundan biri Arduino'nun 5V pinine, diğeri ise bir analog giriş pinine (örneğin A0) ve buradan sabit değerli bir dirençle (genellikle 10 kΩ) seri şekilde GND'ye bağlanarak gerilim bölen devresi oluşturulur. A0 pininden okunan analog değer, B parametresi formülü veya Steinhart-Hart denklemi kullanılarak yazılımda sıcaklık değerine çevrilir. Kablo ucundaki iki damar arasında yön farkı olmadığından, hangi ucun hangi tarafa bağlandığı önemli değildir; NTC termistör kutupsuz bir elemandır. Daha kararlı ve doğru ölçüm için devrede kullanılan sabit direncin toleransının düşük (örneğin ±1%) olmasına dikkat edilmelidir. Ölçüm doğruluğunu artırmak isteyenler, sensörü bilinen sıcaklıktaki bir ortamda (örneğin buzlu su veya kaynayan su) test ederek yazılımdaki B değeri ve referans direnç parametrelerini gerçek ölçümlere göre ince ayar yapabilir. Kablonun mikrodenetleyici tarafındaki uçları lehimlenerek veya klemens ve header pinlerle sabitlenerek bağlantı, titreşim ve nem nedeniyle oluşabilecek kopma riskine karşı güçlendirilebilir. Arduino ortamında hazır NTC/termistör kütüphaneleri kullanılarak B değeri ve nominal direnç parametreleri girildiğinde, ham ADC okuması doğrudan santigrat cinsinden sıcaklık değerine dönüştürülebilir.

Paket İçeriği

• 1 adet 10K NTC su geçirmez sıcaklık sensörü (100 cm kablolu)

Dikkat Edilmesi Gerekenler

• Sensörün prob ucu su geçirmez olsa da kablonun kesim ucu ve bağlantı noktaları neme karşı korunmalı, gerekirse ısı büzüşmeli hortum veya silikonla izole edilmelidir.
• Gerilim bölen devresinde kullanılan sabit direnç değeri ve ADC referans gerilimi doğru seçilmezse sıcaklık okumaları hatalı çıkabilir.
• Sensör, belirtilen çalışma sıcaklığı aralığının dışında uzun süre bırakılmamalıdır; aksi halde ölçüm doğruluğu ve sensör ömrü olumsuz etkilenebilir.
• Kablo keskin kenarlara veya hareketli parçalara temas ettirilmemeli, mekanik hasara karşı korunmalıdır.
• Doğru sıcaklık hesaplaması yapabilmek için kullanılan B değeri ve nominal direnç bilgisinin yazılım tarafında doğru girildiğinden emin olunmalıdır.
• Prob suya batırılırken kablo ile prob gövdesinin birleştiği noktanın su seviyesinin altında kalmamasına, yani su geçirmez olmayan bağlantı bölgesinin kuru tutulmasına özen gösterilmelidir.
• Farklı üretim partilerinde B değeri ve nominal direnç küçük farklılıklar gösterebileceğinden, hassas ölçüm gereken uygulamalarda sensörün kendi kalibrasyonunun yapılması önerilir.
• Sensör pasif bir direnç elemanı olduğundan yanlışlıkla doğrudan yüksek gerilime bağlanmamalı, mutlaka bir gerilim bölen devresi içinde kullanılmalıdır.
