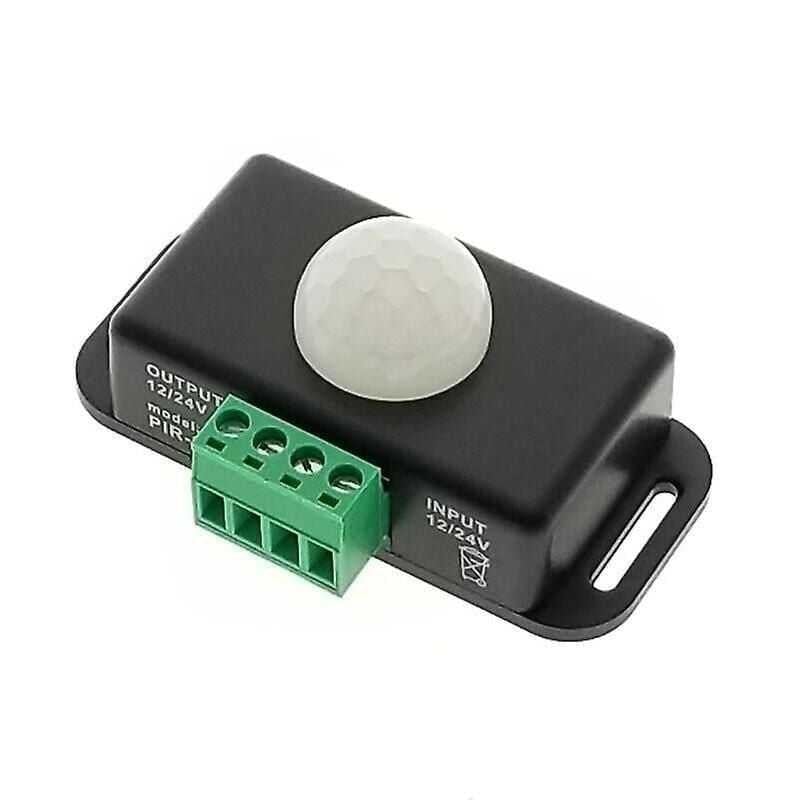

12-24V 8A Hareket PIR Sensörü - Otomatik Lamba Sensörü

12-24V 8A Hareket PIR Sensörü, ortamdaki hareketli bir cismin yaydığı kızılötesi (infrared) ışınımdaki değişimi algılayarak bağlı olduğu lamba veya armatürü otomatik olarak açıp kapatan bir anahtarlama modülüdür. Modülün kalbinde pasif kızılötesi (PIR) algılayıcı bulunur; bu algılayıcı, görüş alanına giren bir insan veya hareketli bir cismin vücut ısısından kaynaklanan kızılötesi enerji farkını yakalar ve üzerindeki röle çıkışını tetikler. 12-24V DC geniş besleme aralığı ve 8A'ya kadar doğrudan yük anahtarlama kapasitesi sayesinde, ek bir güç rölesine ihtiyaç duymadan orta güçlü lamba, LED armatür veya benzeri bir aydınlatma hattını doğrudan sürebilir. Bu yapısıyla ürün, hareket algılandığında aydınlatmayı otomatik yakıp belirlenen süre sonunda hareket kalmadığında söndüren, enerji tasarrufu odaklı basit bir otomasyon çözümü sunar. Herhangi bir mikrodenetleyici programlaması veya ek elektronik bilgisi gerektirmeden, yalnızca üzerindeki potansiyometrelerle ayarlanarak devreye alınabilmesi, ürünü hem hobi projelerinde hem de küçük ölçekli aydınlatma otomasyonu ihtiyaçlarında pratik bir çözüm haline getirir.

Teknik Özellikler

Öne Çıkan Özellikler

• 12-24V DC geniş gerilim aralığında çalıştığı için farklı besleme sistemlerine sahip projelerde ayrı bir gerilim regülatörü kurmaya gerek kalmadan kullanılabilir.
• 8A'ya kadar yük akımını doğrudan üzerinden geçirebildiği için orta güçlü bir lamba veya LED armatür hattını ek bir güç rölesi eklemeden sürebilir.
• Pasif kızılötesi algılama sayesinde herhangi bir temas veya hareketli mekanik parça olmadan, tamamen ısı farkına dayalı olarak hareketi tespit eder.

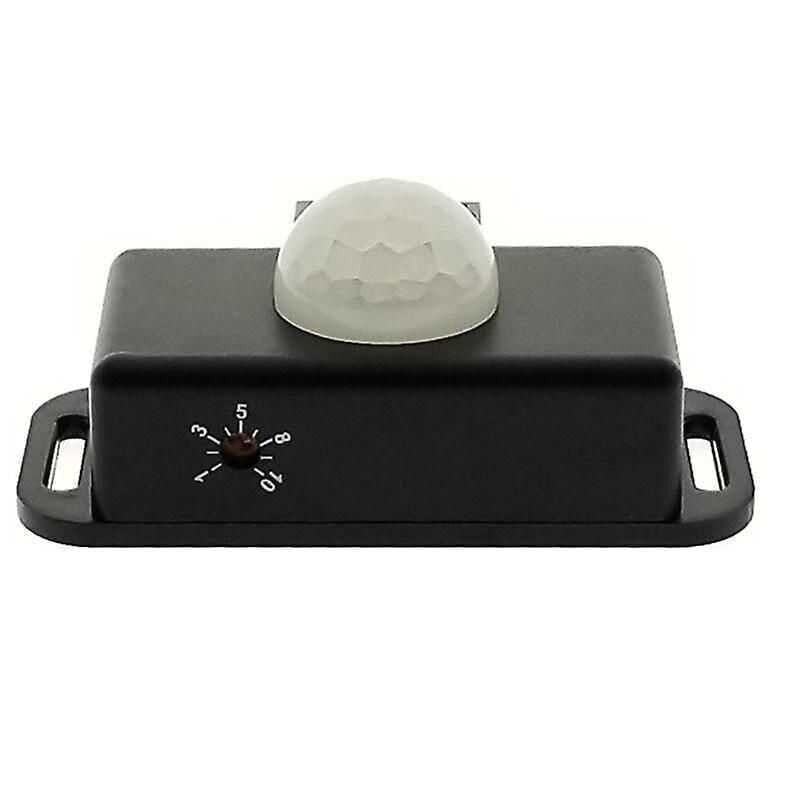

• Üzerindeki potansiyometreler ile hem algılama hassasiyeti hem de çıkışın hareket sonrası ne kadar süre açık kalacağı kullanım yerine göre ayarlanabilir.

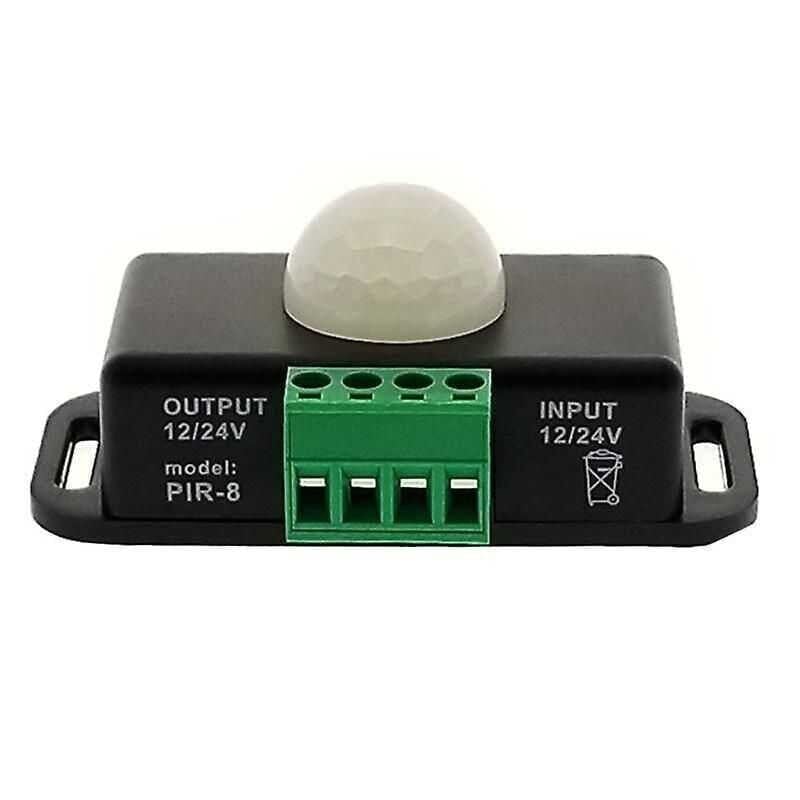

• Vidalı klemens bağlantı yapısı sayesinde ek bir devre kartı hazırlamadan doğrudan kablo bağlanarak hızlı kurulum yapılabilir.
• Hareket algılandığında lambanın otomatik yanıp, ortamda hareket kalmadığında ayarlanan sürenin sonunda kendiliğinden sönmesini sağlayarak lambanın gereksiz yere açık kalmasını önler.
• Çıkışı, 12-24V DC ile beslenen lamba/LED armatür hattına seri bağlanarak kullanılır; 220V AC şebeke aydınlatma hattına doğrudan bağlanmaz.

Kullanım Alanları

• Depo, atölye veya stok alanı girişinde içeri giren kişinin hareketiyle tavan aydınlatmasının otomatik yanması.
• Apartman veya işyeri merdiven boşluğunda, merdivenden geçen kişi algılandığında lambanın yanıp belirlenen süre sonunda otomatik sönmesi.
• Garaj kapısı veya bina girişi önünde araç ya da kişi hareketi algılandığında dış cephe aydınlatmasının devreye girmesi.
• Ofis koridoru veya arşiv odası gibi mesai dışında az kullanılan alanlarda, sadece içeri giren olduğunda kısa süreliğine ışığın yanması.
• Bahçe, teras veya bina arka girişinde gece hareketle güvenlik amaçlı aydınlatmanın otomatik tetiklenmesi.
• Tarımsal sera veya çiftlik yapılarında gece devriye/kontrol amaçlı geçişlerde aydınlatmanın hareketle açılması.
• Otomasyon panosunda PIR çıkışının bir kontaktör veya harici güç rölesini tetikleyerek daha yüksek akımlı bir yükün hareketle devreye alınması.
• Merdiven altı depo, kiler veya wc gibi kısa süreli ve az kullanılan dar mekanlarda, ışığın sadece içeri girildiğinde yanıp kısa süre sonra otomatik sönmesi.

Bağlantı ve Kullanım

Modülün besleme girişine 12-24V DC güç kaynağının artı ve eksi uçları ilgili klemens uçlarına bağlanır. Anahtarlanacak lamba veya armatür hattı, röle çıkış klemensi üzerinden devreye seri olacak şekilde bağlanır; yani beslemeden gelen hat önce modülün çıkışından geçirilip lambaya ulaştırılır. Modül üzerindeki hassasiyet ve gecikme süresi potansiyometreleri küçük bir tornavida ile çevrilerek, algılama menzili ve lambanın hareket sonrası ne kadar süre açık kalacağı kurulum yapılan ortama göre ayarlanır. Bağlantılar tamamlandıktan ve enerji verildikten sonra sensörün kararlı çalışmaya başlaması için kısa bir ısınma süresi beklenmesi, ilk denemelerde yanlış tetiklenmelerin önüne geçilmesi açısından önemlidir. Röle çıkışına bağlanacak lamba hattının kablo kesiti, üzerinden geçecek 8A'ya kadar olan akımı güvenle taşıyacak kalınlıkta seçilmeli, bağlantı sonrası devre enerjilendirilmeden önce tüm klemens vidalarının sıkı olduğu kontrol edilmelidir. İlk kurulumda modülün önüne elle sallanarak veya yürüyerek hareket verilip röle çıkışının doğru şekilde tetiklendiği, ardından ayarlanan sürenin sonunda kendiliğinden kapandığı test edilmelidir.

Paket İçeriği

• 1 adet 12-24V 8A Hareket PIR Sensörü (otomatik lamba anahtarlama modülü)

Dikkat Edilmesi Gerekenler

• Röle çıkışının taşıyabileceği maksimum akım 8A ile sınırlıdır; bu değerin üzerindeki yükler için modülü doğrudan kullanmak yerine harici bir kontaktör veya güç rölesi üzerinden anahtarlama yapılmalıdır.
• Modül baştan sona 12-24V DC devrede kullanılır; ne besleme girişine ne de yük çıkışına 220V AC şebeke bağlanmaz. Şebeke gerilimli bir aydınlatma anahtarlanacaksa modülün çıkışına 12-24V DC bobinli harici bir röle/kontaktör konur ve şebeke hattı o rölenin kontağından geçirilir.
• Bağlantı ve klemens vidalama işlemleri yapılırken modülün enerjisi mutlaka kesilmeli, yanlış polarite veya kısa devre oluşturulmamalıdır.
• PIR sensör, klima/kalorifer gibi ani hava akımı veya sıcaklık değişimi yaratan kaynaklara ya da doğrudan güneş ışığı alan noktalara yakın monte edilmemelidir; aksi halde yanlış tetiklemeler artabilir.
• Ürünün nem ve toza karşı koruma derecesi (IP sınıfı) belirtilmediğinden, açık hava veya nemli ortamda kullanılacaksa modülün ek bir muhafaza içine alınması önerilir.
• Hassasiyet ve gecikme süresi potansiyometreleri aşırı zorlanmadan, hafif hareketlerle ayarlanmalı; yanlış veya sert ayar potansiyometrelere zarar verebilir.
• Pasif kızılötesi sensörler yalnızca insana özgü değildir; kedi, köpek gibi evcil hayvanların hareketiyle de tetiklenebilir, hayvan bulunan ortamlarda hassasiyet buna göre düşürülmelidir.
