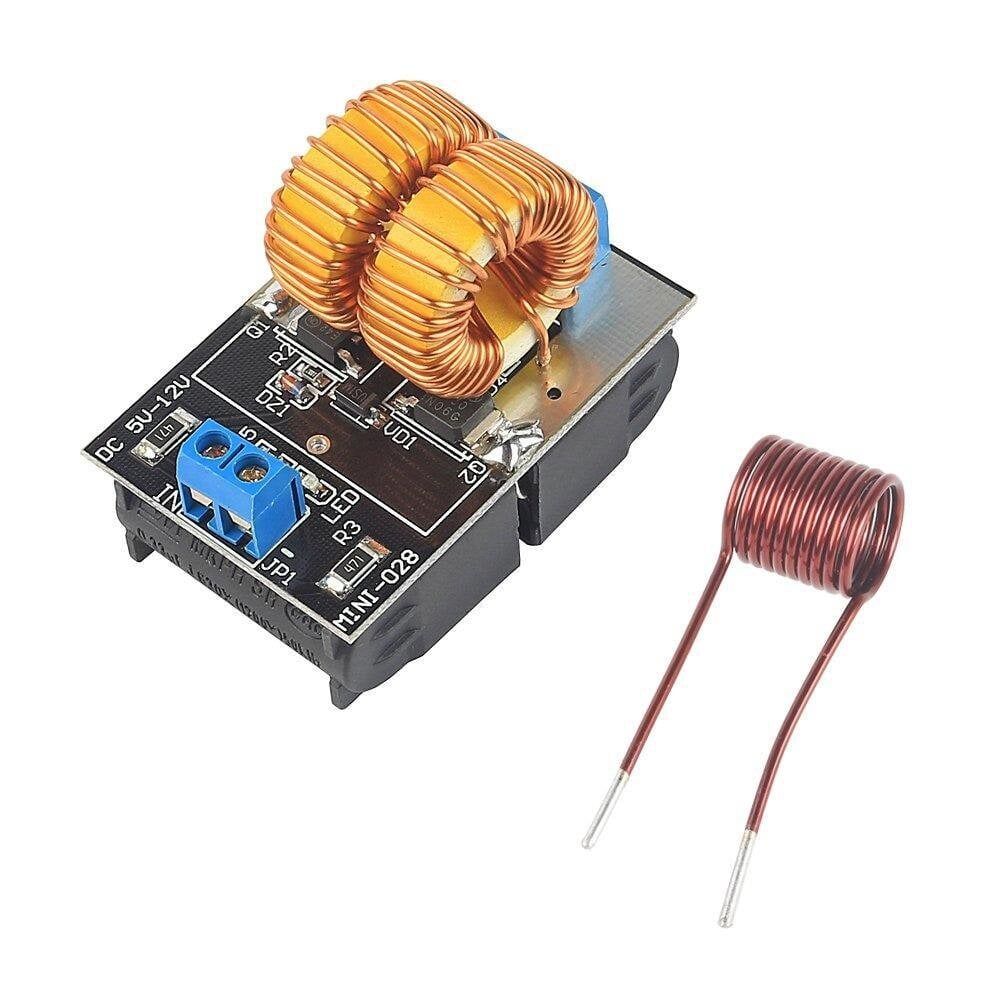

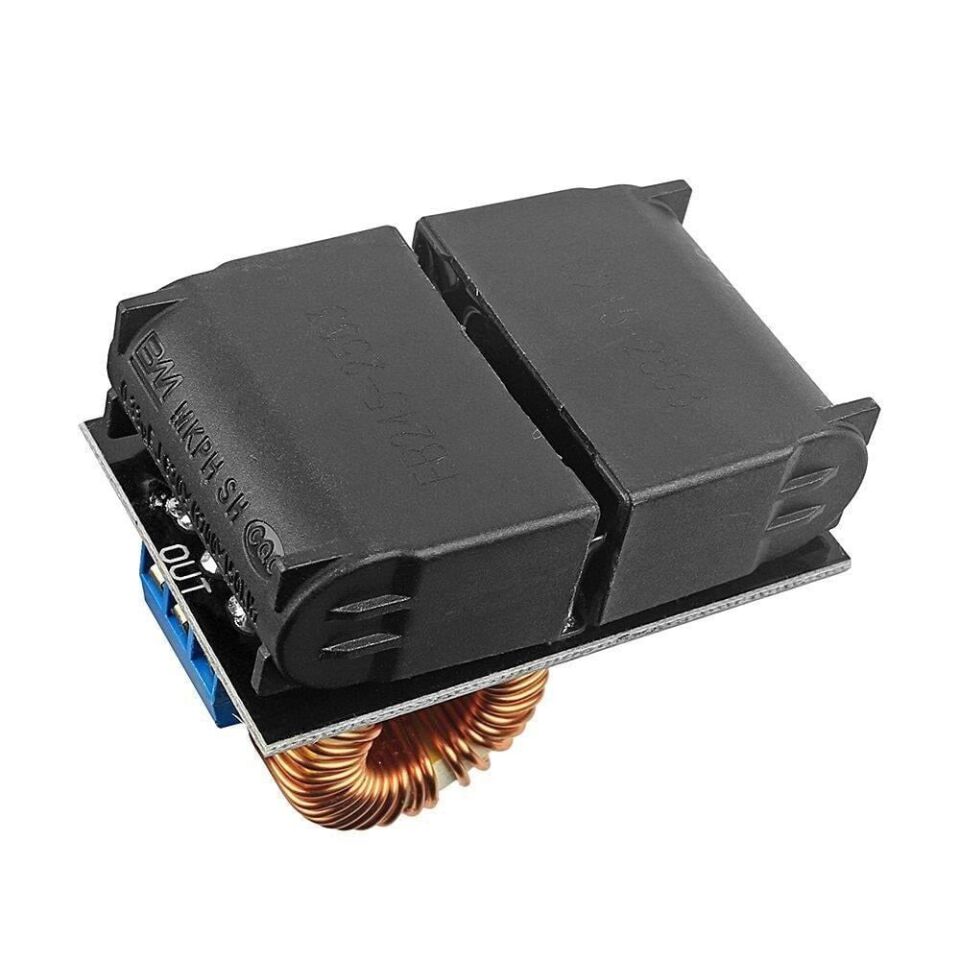

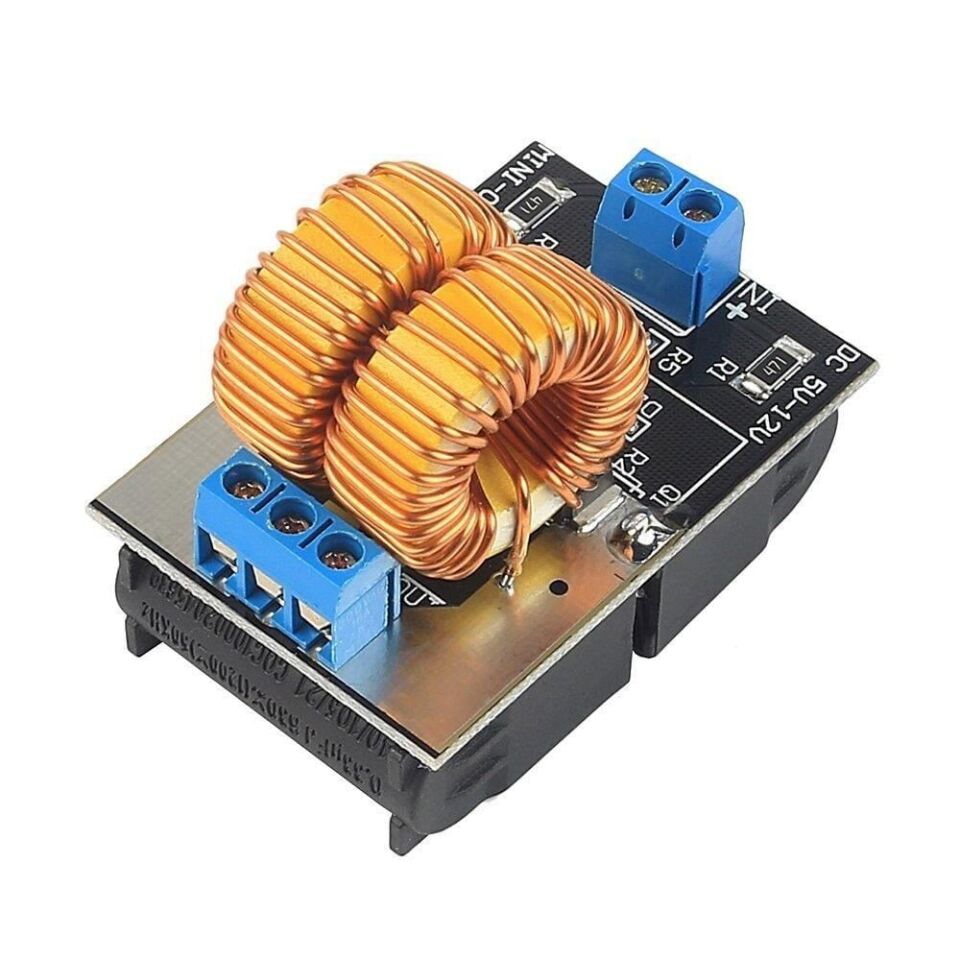

120W 5-12V ZVS Endüksiyon Isıtma Güç Kaynağı Modülü
120W 5-12V ZVS Endüksiyon Isıtma Güç Kaynağı Modülü, düşük gerilimli DC güç kaynaklarıyla (akü, adaptör, laboratuvar tipi güç kaynağı) çalışacak şekilde tasarlanmış küçük boyutlu bir indüksiyon ısıtma sürücü kartıdır. Kart üzerindeki iki güç anahtarlama elemanı, ZVS (Sıfır Gerilimde Anahtarlama) prensibiyle kendiliğinden osilasyon üreterek bobin ve kapasitörlerden oluşan rezonans devresini yüksek frekansta besler. Bu şekilde bobinin ortasına yerleştirilen iletken bir metal parça, herhangi bir fiziksel temas olmadan, elektromanyetik indüksiyon yoluyla hızlıca ısıtılır. Isıtma yalnızca bobinin kapladığı bölgede, bobine yakın metale yoğunlaşır; bu da parçanın geri kalanını gereksiz yere ısıtmadan hedefli bir ısıtma yapılmasını sağlar. Modül; küçük metal parçaların ısıl işlemi, lehim söktürme, paslı bağlantı elemanlarını gevşetme ve hobi amaçlı indüksiyon deneyleri için tercih edilen, DIY elektronik meraklılarına yönelik bir güç kartıdır. Devre üzerinde harici bir kontrol veya programlama gerektirmez; güç verildiği anda kendiliğinden çalışmaya başladığı için hem eğitim ortamlarında hem de bireysel atölye kullanımında pratik bir çözüm sunar.
Teknik Özellikler
| Giriş Gerilimi | 5-12V DC |
| Maksimum Çıkış Gücü | 120W |
| Çalışma Prensibi | ZVS (Sıfır Gerilimde Anahtarlama) tabanlı, kendiliğinden osilasyon üreten push-pull rezonans devresi |
| Anahtarlama Elemanı | İki adet güç MOSFET, alüminyum soğutucu üzerine monte edilmiş şekilde |
| Rezonans Devresi | MOSFET çıkışlarına bağlı kapasitör grubu ile harici ısıtma bobininin oluşturduğu LC rezonans tankı |
| Isıtma Bobini | Kartla birlikte gelen örnek bobin; farklı ısıtma bölgesi için kullanıcı kendi bobinini sarıp takabilir |
| Bobin Sarım Malzemesi | Kalın çıplak bakır tel (tipik 1.5-2 mm) veya bakır boru; sarımlar birbirine değmeyecek şekilde aralıklı |
| Giriş Akım Yolu | Giriş hattında akım dalgalanmasını yumuşatan sarım/bobin elemanı |
| Soğutma | MOSFET'ler üzerinde pasif alüminyum soğutucu; sürekli yüksek güçte fanla ek soğutma önerilir |
| Kart Yapısı | Muhafazasız, açıkta çalışan PCB kart |
| Bağlantı Tipi | Vida veya lehim tipi güç girişi ve bobin çıkış terminalleri |
| Uyumlu Güç Kaynağı | Yeterli akım kapasitesine sahip DC güç kaynağı, akü paketi veya adaptör |
| Önerilen Çalışma Şekli | Kısa süreli ve aralıklı (dakikalar mertebesinde) kullanım |
| Giriş Koruması | Ters gerilim veya aşırı akım koruması standart olarak bulunmaz |
| Isıtılabilen Malzeme | Demir, çelik gibi ferromanyetik ve iletken metaller |
| Kullanım Seviyesi | Hobi ve DIY seviyesi; sürekli üretim hattı veya sanayi tipi kullanım için tasarlanmamıştır |
| Bobin Uyarlanabilirliği | Kullanıcı, farklı tel kalınlığı ve sarım sayısıyla bobini ısıtılacak parçanın boyutuna göre yeniden sarabilir |
Öne Çıkan Özellikler
- 5-12V gibi düşük DC gerilim aralığında çalıştığı için akü veya standart adaptörlerle kolayca beslenebilir, yüksek gerilimli güç kaynağı gerektirmez.
- ZVS mimarisi sayesinde anahtarlama kayıpları azalır, MOSFET'ler klasik osilatör devrelerine göre daha soğuk ve verimli çalışır.
- 120W'a kadar çıkış gücü sunarak küçük ve orta boy metal parçaların birkaç saniye ile birkaç dakika içinde ısınmasını sağlar.
- Kompakt kart ölçüleri sayesinde DIY projelerde, masaüstü deney düzeneklerinde ve taşınabilir kullanımlarda kolayca yer bulur.
- Farklı çap ve sarım sayısına sahip bobinler denenerek ısıtma bölgesinin büyüklüğü, şekli ve yoğunluğu ihtiyaca göre değiştirilebilir.
- İki uçlu basit güç girişi sayesinde ek bir sürücü veya kontrol devresi gerekmeden doğrudan kullanılabilir.
- Kendiliğinden osilasyon ürettiği için harici bir sinyal jeneratörüne veya mikrodenetleyici sürüşüne ihtiyaç duymaz, tak-çalıştır mantığıyla çalışır.
Kullanım Alanları
- Paslanmış somun ve cıvataları sökmeden önce bobin içine alarak ısıtıp gevşetme.
- Küçük çelik parçalar üzerinde eski lehim bağlantılarını ısıtarak söktürme ve yeniden düzenleme.
- Hobi atölyesinde küçük metal numunelerde tavlama (annealing) ve iç gerilim giderme denemeleri yapma.
- Elektronik eğitim ortamlarında endüksiyonla ısıtma ve elektromanyetik alan prensiplerini canlı deneyle gösterme.
- Küçük metal kalıp veya makine parçası üzerinde lokal ısıtma gerektiren DIY onarım ve prototip çalışmalarında kullanma.
- Birbirine kaynamış veya paslanarak yapışmış küçük metal aksamları bölgesel olarak ısıtıp ayırma.
Bağlantı ve Kullanım
Kartın güç giriş terminaline 5-12V DC kaynağın artı (+) ve eksi (-) uçları kutuplarına dikkat edilerek bağlanır; ters bağlantı MOSFET'lere kalıcı zarar verebileceğinden giriş polaritesi bağlamadan önce mutlaka kontrol edilmelidir. Isıtma bobini, kart üzerindeki bobin çıkış terminallerine (rezonans kapasitörlerinin uçlarına yakın iki nokta) sabitlenir ve ısıtılacak metal parça bobinin merkezine, bobine dokunmayacak şekilde yerleştirilir. Güç verildiğinde kart harici bir tetikleme sinyaline gerek kalmadan kendiliğinden osilasyona başlar; ilk denemede düşük gerilimle test edilip MOSFET sıcaklığı gözlemlenerek çalışma gerilimi kademeli olarak yükseltilmesi önerilir. Kullanım boyunca MOSFET soğutucularının elle dokunulabilir sıcaklıkta kalmasına dikkat edilmeli, aşırı ısınma belirtisi görüldüğünde kart derhal durdurulup soğumaya bırakılmalıdır. Bobin değişimi yapılacaksa kart güçsüz durumdayken çalışılmalı, bağlantılar sağlamlaştırıldıktan sonra tekrar enerji verilmelidir.
Paket İçeriği
- 1 adet 120W ZVS endüksiyon ısıtma güç kaynağı modülü
- 1 adet önceden sarılmış örnek ısıtma bobini
- Güç girişi ve bobin bağlantısı için kart üzerinde hazır terminaller
Dikkat Edilmesi Gerekenler
- Güç girişi kutupları ters bağlanırsa MOSFET'ler ve devre kalıcı olarak zarar görebilir.
- Modülü besleyen güç kaynağının, kartın çekebileceği akımı karşılayacak kapasitede olması gerekir; yetersiz kaynaklarda gerilim düşmesi ve kararsız çalışma görülebilir.
- Uzun süre tam güçte çalıştırıldığında MOSFET'ler aşırı ısınabilir; soğutucuların yeterli hava akışına sahip olmasına ve gerekirse fanla desteklenmesine dikkat edilmelidir.
- Bobin bağlı değilken (rezonans devresi tamamlanmadan) karta enerji verilmemelidir; bu durumda MOSFET'ler kalıcı zarar görür. Orijinaline göre çok farklı ölçüde bir bobin kullanılması da rezonans frekansını ve çekilen akımı değiştirerek MOSFET'leri zorlayabilir.
- Çalışma sırasında oluşan yüksek frekanslı elektromanyetik alan; kalp pili gibi elektronik implant taşıyan kişilerden ve manyetik ortama duyarlı kartlar, saat, telefon gibi cihazlardan uzak tutulmalıdır.
- Isıtılan metal parça yüzeyi kısa sürede yüksek sıcaklığa ulaşabilir; işlem sonrası parçaya çıplak elle değil uygun bir tutucu ile dokunulmalıdır.
- Kart açık PCB yapıda olduğundan nemden, iletken metal kırıntılardan ve kısa devre riski taşıyan ortamlardan korunmalı, çocukların ve gözetimsiz kişilerin erişemeyeceği şekilde kullanılmalıdır.
