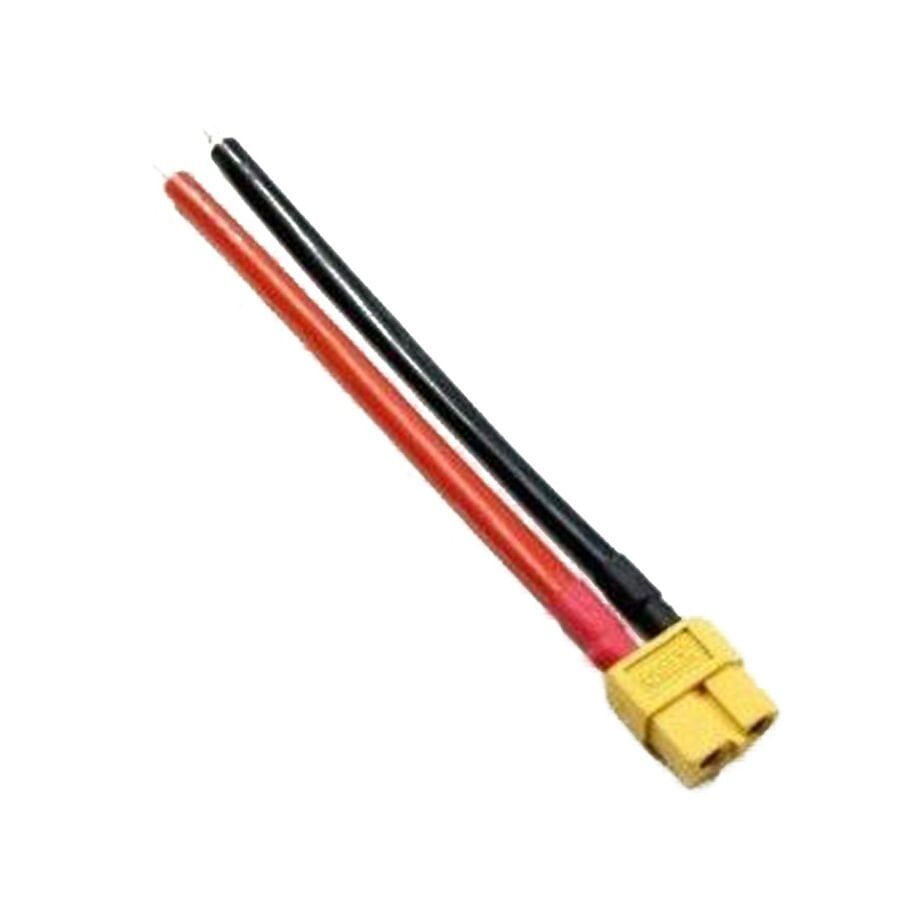

12AWG 15cm XT60 Dişi Kablo
12AWG 15cm XT60 Dişi Kablo, yüksek akım taşıyan güç hatlarında kullanılan, bir ucunda dişi XT60 konnektör bulunan hazır bağlantı kablosudur. Kalın kesitli 12AWG bakır iletken ve silikon yalıtım sayesinde LiPo pil paketleri, ESC'ler, güç dağıtım kartları ve robotik projelerdeki motor sürücüleri gibi yüksek akım çeken devrelerde düşük gerilim kaybıyla enerji aktarımı sağlar. Dişi uç, standart erkek XT60 konnektörlü pil ve cihazlara doğrudan takılabildiği için hasarlı kabloların onarımında, pigtail hazırlamada veya modüler güç bağlantı noktası oluşturmada pratik bir çözüm sunar. 15 cm kısa boyu, pil ile devre kartı arasındaki kısa mesafeli bağlantılarda düzenli bir kablolama sağlar.
Teknik Özellikler
| Konnektör Tipi | XT60 (Dişi uç) |
| Pim Sayısı | 2 Pin (Artı / Eksi) |
| Pim Çapı | 3,5 mm bullet tip pim |
| Kablo Ölçüsü | 12 AWG (yaklaşık 3,3 mm² kesit alanı) |
| Kablo Uzunluğu | 15 cm |
| Kablo Yalıtımı | Yüksek sıcaklığa dayanıklı, esnek silikon kaplama |
| Anma Akımı | 30A sürekli yük |
| Maksimum Akım | Kısa süreli olarak 60A'ya kadar |
| Anma Gerilimi | 500V AC'ye kadar (pratikte genellikle 3S-6S LiPo, yani 11,1-22,2V DC aralığında kullanılır) |
| Konnektör Gövde Malzemesi | Alev almaz naylon gövde |
| Temas Direnci | Düşük geçiş direnci (yaklaşık ≤0,6 mΩ) |
| Çalışma Sıcaklığı | Yaklaşık -25°C ile +105°C arası |
| Gövde Yapısı | Polarize (tek yönlü), ters takmaya karşı korumalı |
| İletken Yapısı | Çok telli (multi-strand), esnek bakır iletken |
| Kablo Renk Düzeni | İki ayrı damar; genel kullanımda kırmızı artı, siyah eksi |
| Uyumluluk | Erkek XT60 konnektörlü pil, ESC ve güç dağıtım kartlarıyla doğrudan eşleşir |
Öne Çıkan Özellikler
- Dişi XT60 uç sayesinde standart erkek XT60 konnektörlü pil paketlerine ve ESC girişlerine ekstra adaptöre gerek kalmadan doğrudan takılabilir, bu da montaj süresini kısaltır.
- 12AWG kalın kesitli çok telli bakır iletken, yüksek akımlı devrelerde ince kablolara göre çok daha düşük gerilim düşümü ve daha az ısınma ile çalışır.
- Silikon kablo yalıtımı hem yüksek sıcaklığa hem de sürekli bükülmeye dayanıklıdır, sert PVC kablolara göre daha esnektir ve dar muhafazalar içinde kablo toplamayı kolaylaştırır.
- Polarize (tek yönlü) gövde tasarımı, artı ve eksi uçların fiziksel olarak yanlış yönde birleştirilmesini engelleyerek yanlış bağlantı riskini büyük ölçüde azaltır.
- 15 cm kısa boy, pil ile güç dağıtım kartı veya ESC arasında gereksiz kablo fazlalığı bırakmadan kısa mesafeli ve düzenli bir kablolama sağlar.
- Pimlerdeki kaplama oksitlenmeyi geciktirir, tekrarlanan tak-çıkar kullanımda düşük temas direncinin uzun süre korunmasına yardımcı olur.
- Hazır ve fabrika çıkışı monte edilmiş konnektör sayesinde ek lehim veya kesim yapmadan doğrudan kullanıma hazırdır, bu da hızlı onarım ve prototipleme için avantaj sağlar.
Kullanım Alanları
- RC araç, drone veya model uçakta LiPo pil ile ESC (hız kontrolcüsü) arasına dişi XT60 pigtail ekleyerek pil değişimini kolaylaştırmak.
- Güneş paneli ya da harici bir DC güç kaynağını XT60 çıkışlı bir güç dağıtım kartına bağlayıp sisteme entegre etmek.
- Robotik projelerde ana bataryadan motor sürücü kartına veya güç dağıtım baraına yüksek akım taşıyan kısa besleme hattı çekmek.
- Ucu hasar gören, ezilen veya kırılan mevcut bir güç kablosunu dişi XT60 uçlu bu kablo ile değiştirip devreyi tekrar çalışır hale getirmek.
- Test tezgahında farklı pil paketlerini veya güç kaynaklarını hızlıca değiştirip akım/gerilim ölçümü almak için standart bir ara bağlantı kablosu olarak kullanmak.
- Kendi yapımı bir güç kaynağının (PSU) veya batarya kutusunun çıkışına XT60 soket ekleyerek modüler, sökülüp takılabilir bir bağlantı noktası oluşturmak.
- Elektrikli tekerlekli araç, RC tekne veya büyük ölçekli maket projelerinde batarya ile ana kontrol kartı arasındaki güç hattını uzatmak veya adapte etmek.
Bağlantı ve Kullanım
Kablonun bir ucundaki dişi XT60 konnektör, karşı taraftaki erkek XT60 uçlu pil veya cihaza gövde şekli sayesinde sadece tek yönde takılır; bu nedenle ters bağlantı riski bulunmaz ve konnektör tam oturana kadar hafif bir dirençle ittirilmesi yeterlidir. Kablonun açık uçlarındaki artı (+) ve eksi (-) telleri lehim, kablo pabucu veya vidalı klemens yardımıyla hedef devrenin ilgili güç girişlerine bağlanır; genel kullanımda kırmızı tel artı, siyah tel eksi kutbu temsil eder. Bağlantı yapılmadan önce pil veya güç kaynağının kutupları ile kablo uçlarının kutupları bir multimetre ile mutlaka teyit edilmelidir, çünkü kutup karışıklığı devredeki hassas elemanlara zarar verebilir. Lehim yapılacaksa 12AWG kalın kesit nedeniyle yeterli güçte (tercihen 60W ve üzeri) bir havya kullanılmalı, lehim noktası soğuduktan sonra ısı daralan makaronla izole edilmelidir. Konnektörü sisteme monte ederken kablonun keskin kenarlara veya hareketli parçalara temas etmeyecek şekilde sabitlenmesi, uzun vadeli kullanımda yalıtımın bozulmasını önler.
Paket İçeriği
- 1 adet 15 cm 12AWG dişi XT60 konnektörlü hazır kablo
- Fabrika çıkışı önceden monte edilmiş dişi XT60 pim ve gövde
- Silikon yalıtımlı, kırmızı ve siyah renkte ayrı iki damar kablo
Dikkat Edilmesi Gerekenler
- Kutup teyidi yapılmadan bağlantı yapılmamalıdır; ters polarite pil, ESC veya sürücü kartında kalıcı ve onarılamaz hasara yol açabilir.
- 12AWG kablo yüksek akım taşımaya uygundur ancak gerçek güvenli akım değeri kablonun toplam uzunluğuna, demet halindeki diğer kablolara ve ortam sıcaklığına göre değişir; sürekli yüksek yükte kullanmadan önce kablonun ve konnektörün ısınmasını gözlemlemek gerekir.
- Dişi XT60 ucu yalnızca erkek XT60 konnektörlü ürünlerle eşleşir; XT30, XT90 veya Deans (T-plug) gibi farklı konnektör tipleriyle doğrudan uyumlu değildir, zorlayarak takılmamalıdır.
- Lehim veya ek noktalarının izolasyonu eksik bırakılırsa kısa devre ve yangın riski oluşur; açıkta kalan metal kısımlar mutlaka ısı daralan makaron veya elektrik bandıyla kapatılmalıdır.
- Konnektörü takıp çıkarırken kablodan değil plastik gövdesinden tutulmalıdır; kablodan çekmek pim ile tel arasındaki lehim veya sıkıştırma bağlantısını zayıflatabilir ve zamanla kopmaya neden olabilir.
- Yüksek akımlı kullanımda konnektörün tam oturduğundan emin olunmalıdır; gevşek veya yarım takılmış temas noktası aşırı ısınmaya ve temas direncinde artışa yol açabilir.
- Kablo, keskin metal kenarlar veya sürekli titreşen hareketli parçalar üzerinden geçirilmemeli, gerekirse spiral kablo kılıfı veya kelepçe ile desteklenmelidir.
