12V 1 Kanal Röle Kartı

12V 1 Kanal Röle Kartı, düşük gerilimli bir kontrol sinyaliyle (örneğin bir Arduino, ESP8266, ESP32 veya benzeri bir geliştirme kartının dijital çıkışıyla) çok daha yüksek akım veya gerilim taşıyan devrelerin açılıp kapatılmasını sağlayan bir arayüz kartıdır. Kart üzerindeki elektromekanik röle, kontrol tarafı ile yük tarafını fiziksel olarak birbirinden ayırır; böylece mikrodenetleyicinin hassas çıkış pini yüksek akımla doğrudan temas etmez. Kontrol pinine uygulanan sinyal röle bobinini enerjilendirir, oluşan manyetik alan iç kontak grubunu hareket ettirerek NO (normalde açık) veya NC (normalde kapalı) hattı üzerinden yükü devreye alır ya da devreden çıkarır. Ampul, motor, elektrikli kilit, vantilatör, pompa gibi AC veya DC yükler bu kart aracılığıyla mikrodenetleyici tabanlı projelerden kontrol edilebilir. Röle mekanizması, dokunmatik anahtar veya transistörlü sürücülerden farklı olarak kontak uçları arasında gerçek bir fiziksel açma-kapama sağladığı için hem AC hem DC yüklerde, farklı gerilim seviyelerinde güvenle kullanılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek kanallı sade yapısı sayesinde tek bir yükü basit ve güvenilir şekilde anahtarlamak için uygundur.
• Kontrol girişi ile röle bobini arasındaki optokuplör izolasyonu, mikrodenetleyiciyi yük tarafındaki gerilim dalgalanmalarından korur.
• Kart üzerindeki NO, NC ve COM klemensleri sayesinde hem normalde açık hem normalde kapalı bağlantı senaryoları kurulabilir.
• Güç ve röle durumu LED'leri, kartın enerjili olup olmadığını ve rölenin anlık konumunu görsel olarak takip etmeyi kolaylaştırır.
• Standart 3 pinli kontrol header'ı sayesinde jumper kablolarla Arduino, ESP8266, ESP32 ve Raspberry Pi gibi kartlara doğrudan bağlanabilir.
• Vidalı klemens çıkışı, kalın kesitli yük kablolarının bile sağlam ve gevşemeyen şekilde bağlanmasına imkan tanır.
• Elektromekanik röle yapısı, katı hal (SSR) çözümlere göre düşük maliyetle orta seviye anahtarlama gücü sunar.

Kullanım Alanları

• Toprak nemi sensöründen gelen düşük seviye sinyaline göre sera sulama pompasını veya vanasını devreye almak.
• Arduino tabanlı bir ev otomasyonu projesinde salon lambasını veya masa lambasını uzaktan açıp kapatmak.
• Bir zaman rölesi devresiyle akvaryum ısıtıcısını veya havalandırma pompasını belirlenen aralıklarla çalıştırmak.
• ESP8266/ESP32 tabanlı bir IoT projesinde elektrikli kapı kilidini mobil uygulama üzerinden tetiklemek.
• Sıcaklık sensörü ile birlikte kullanılarak elektronik kabin veya güç kaynağı içindeki soğutma fanını gerektiğinde çalıştırmak.
• Okul ve hobi projelerinde buton veya sensör girişine bağlı olarak küçük DC motorların yönünü değil ama devreye girişini kontrol etmek.
• Güneş enerjisiyle çalışan küçük ölçekli sistemlerde şarj kontrol sinyaline bağlı olarak yükün devreye alınıp çıkarılması.

Bağlantı ve Kullanım

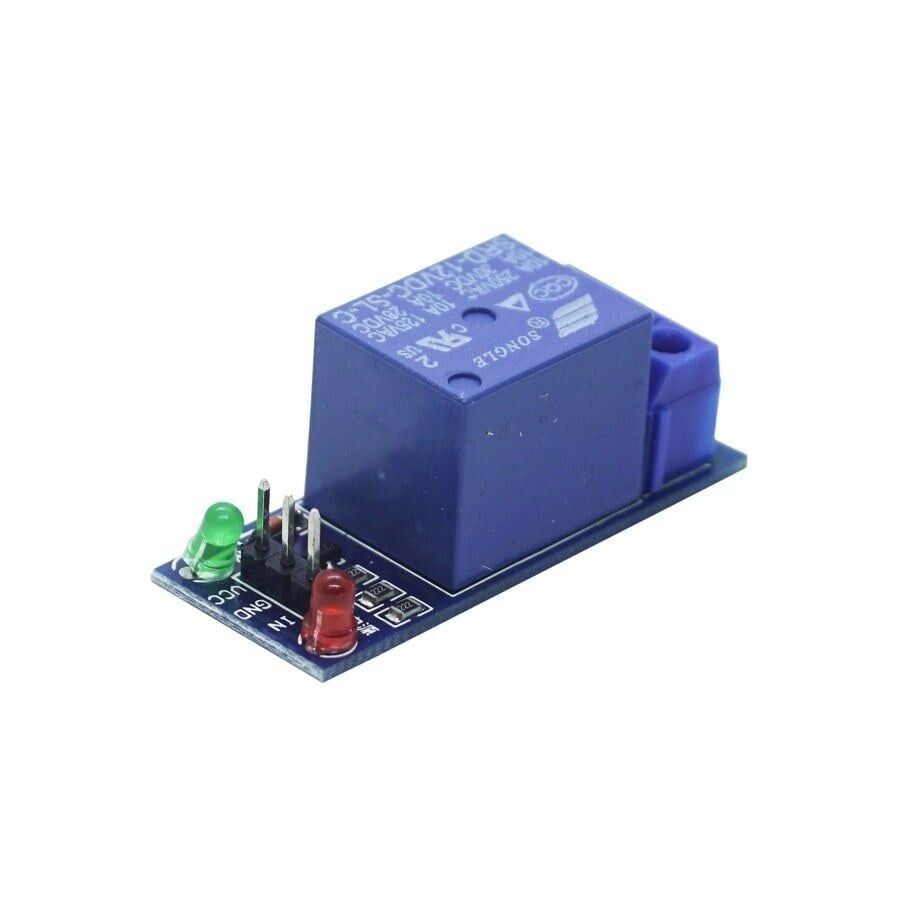

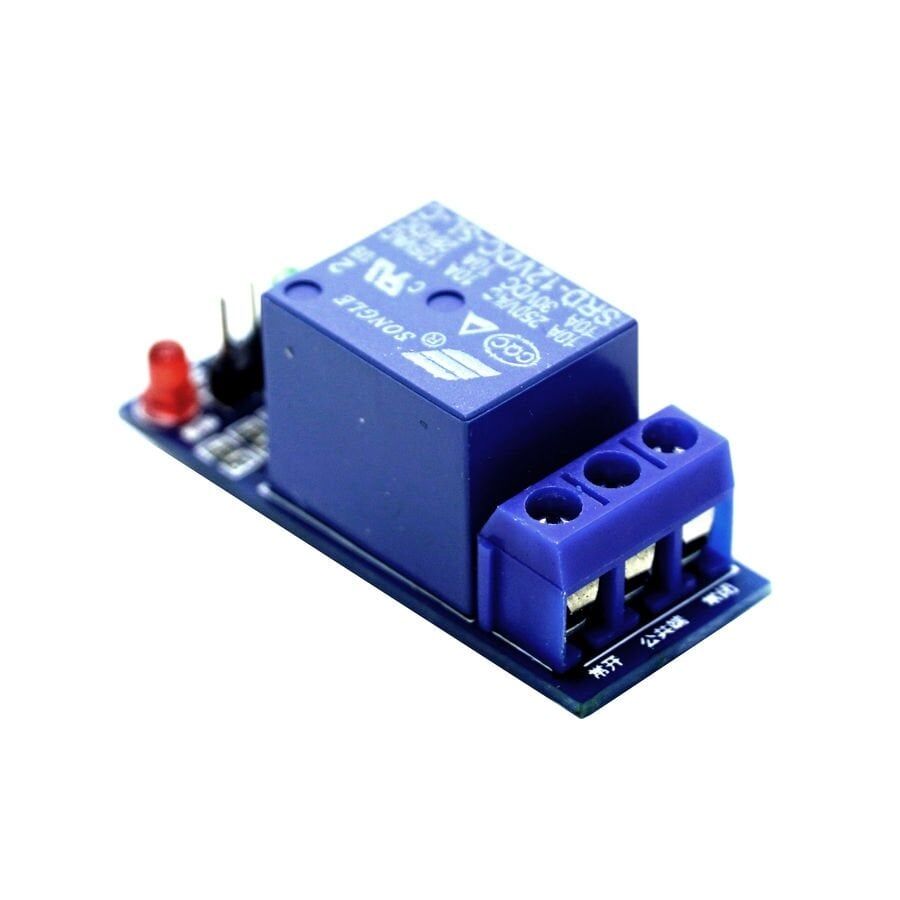

Kartın kontrol tarafındaki 3 pinli header üzerinde VCC, GND ve IN etiketli pinler bulunur; VCC ve GND kartın 12V beslemesine, IN pini ise mikrodenetleyicinin dijital çıkış pinine bağlanır. IN pinine uygulanan lojik seviyeye göre röle bobini enerjilenir; röle çektiğinde COM ile NO arasındaki kontak kapanır, COM ile NC arasındaki kontak ise açılır, sinyal kesildiğinde röle eski konumuna geri döner. Yük tarafında COM ortak uç, NO normalde açık uç, NC ise normalde kapalı uç olarak vidalı klemenslere bağlanır ve yükün faz veya artı hattı bu klemensler üzerinden devreye alınır. Mikrodenetleyici ile röle kartı ayrı beslemelerden çalışıyorsa (örneğin ayrı bir 12V adaptör kullanılıyorsa), GND uçları mutlaka ortaklanmalıdır; aksi halde IN pinindeki lojik seviye referanssız kalır ve röle kararsız çalışır veya hiç çekmez. Röle kontaklarına bağlanan yük devresi ise kontak izolasyonu sayesinde kontrol devresinden ayrı kalır; özellikle şebeke gerilimli yüklerde yük hattı kontrol GND'sine bağlanmamalıdır. Prototip aşamasında kontrol pinleri jumper kablolarla, kalıcı kurulumlarda ise vida ile sıkıştırılan klemens bağlantılarıyla çalışmak, temas kesilmelerini ve kablo kopmalarını önler.

Paket İçeriği

• 1 x 12V 1 Kanal Röle Kartı
• Kontrol bağlantısı için kart üzerinde lehimli 3 pinli header
• Yük bağlantısı için kart üzerinde monteli vidalı klemens

Dikkat Edilmesi Gerekenler

• Röle kontakları üzerinden şebeke gerilimi (220V AC) gibi yüksek gerilimlerle çalışılacaksa bağlantılar enerji kesilmiş haldeyken yapılmalı ve gerekli yalıtım önlemleri alınmalıdır.
• Kartın kontrol girişi genellikle düşük seviye (LOW) ile tetiklenir; mikrodenetleyici tarafındaki sinyal mantığının bu yapıyla uyumlu olduğundan emin olunmalıdır.
• Röle kontakları üzerinde belirtilen maksimum akım ve gerilim değerleri aşılmamalı; motor, bobin gibi endüktif yüklerde kontakları koruyacak ek önlemler (diyot, snubber devresi) değerlendirilmelidir.
• Kartın 12V besleme girişine ters polarite ile gerilim uygulanması kalıcı hasara yol açabilir, bağlantı öncesi VCC ve GND uçları mutlaka kontrol edilmelidir.
• Röle anahtarlama sırasında duyulan tıklama sesi ve oluşan hafif elektromanyetik gürültü normaldir; kart hassas analog ölçüm devrelerinin hemen yanına yerleştirilirken bu durum göz önünde bulundurulmalıdır.
• Nemli, tozlu veya titreşimli ortamlarda kullanım röle kontaklarının ömrünü kısaltabilir; kart mümkünse kapalı bir muhafaza içine yerleştirilmelidir.
• Yüksek gerilimli yük hattı ile düşük gerilimli kontrol hattı kartın karşılıklı kenarlarında yer aldığından, kutu içine montaj yapılırken iki bölge arasındaki mesafe ve yalıtım korunmalıdır.
