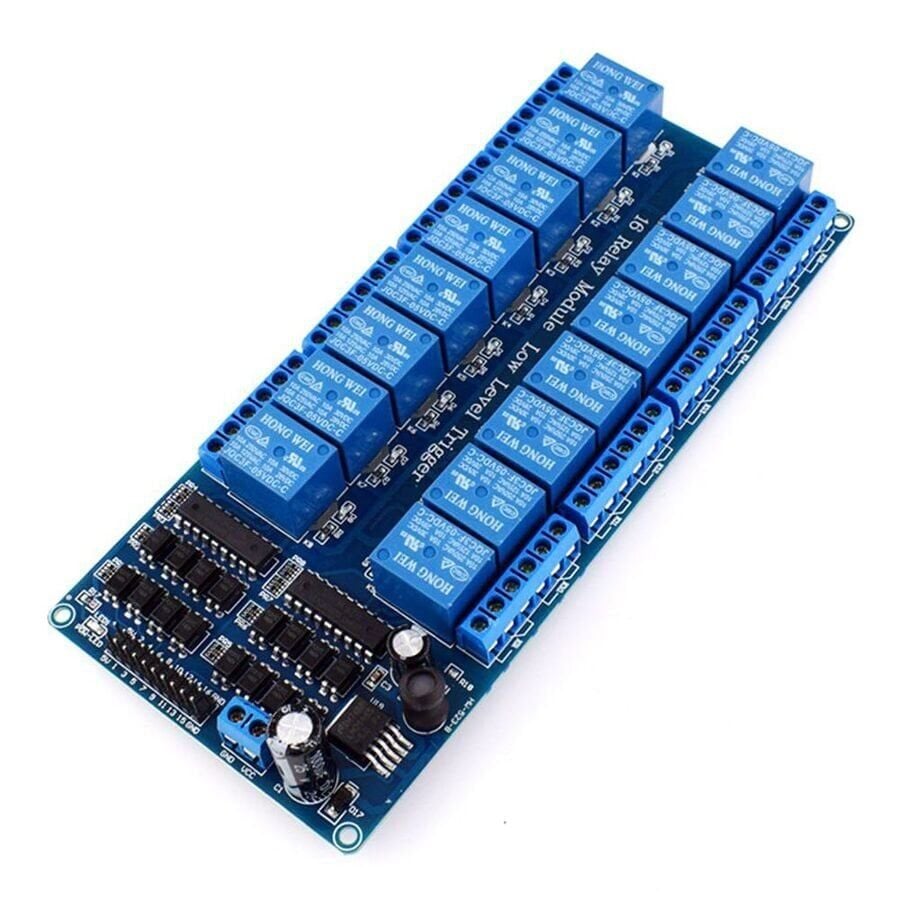

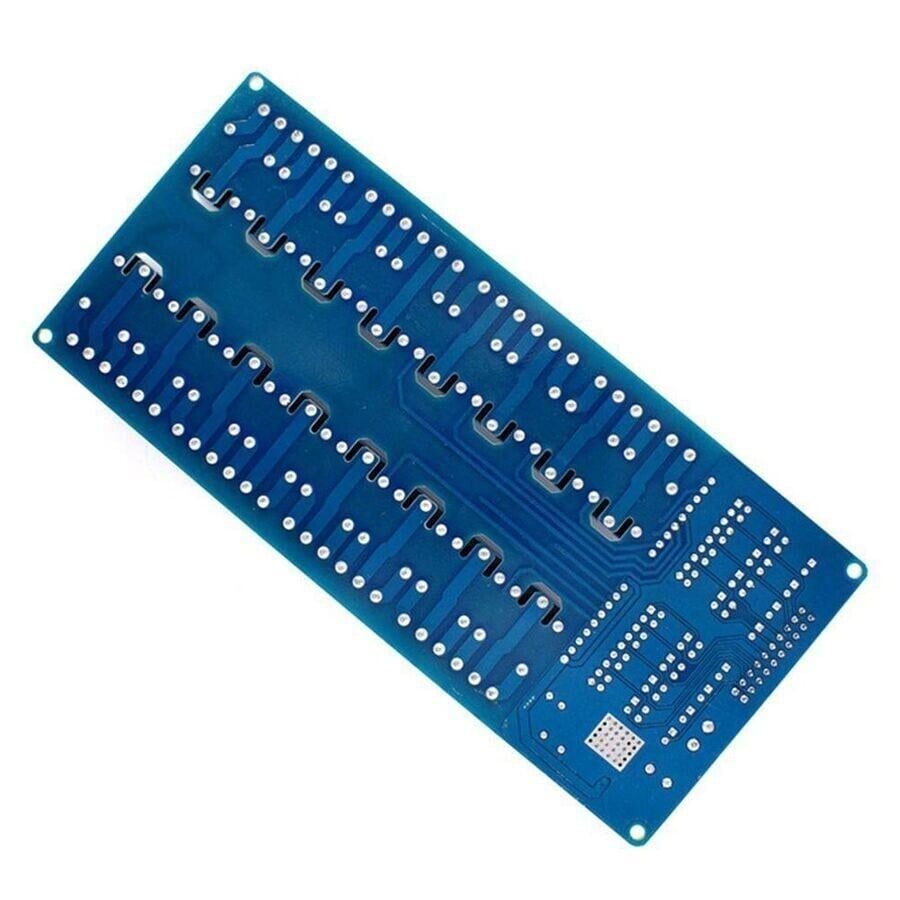

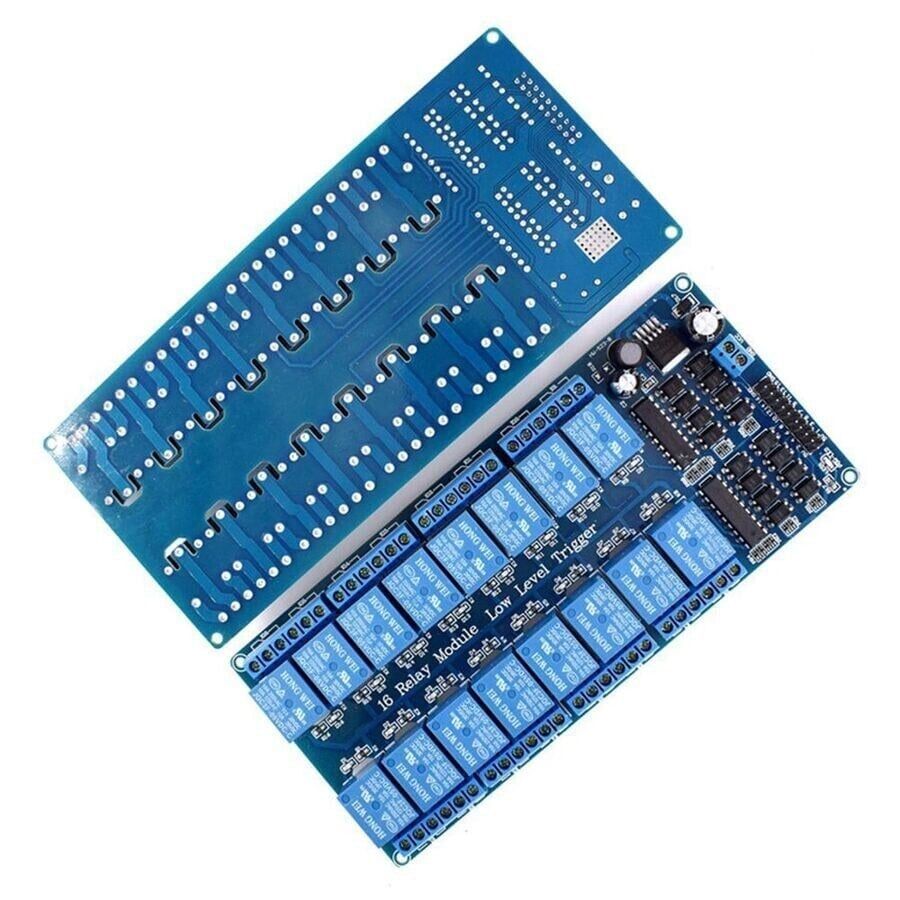

12V 16 Kanal Röle Kartı - Optokuplörlü

12V 16 Kanal Röle Kartı, tek bir mikrodenetleyiciyle 16 ayrı yükü birbirinden bağımsız açıp kapatmanız için tasarlanmış bir güç arayüz kartıdır. Arduino, ESP32 veya bir PLC çıkışı doğrudan 220V lamba, pompa, solenoid vana ya da fan süremez; aradaki anahtarlama işini bu kart üstlenir. Her kanalın girişinde bir optokuplör, arkasında da ULN2803 darlington sürücü vardır: röle bobin akımını kart üstlenir, mikrodenetleyici pininden yalnızca birkaç mA çekilir. Kontrol tarafı ile röle bobinleri aynı 12V beslemeden ve ortak GND'den çalıştığı için bu tam galvanik izolasyon değildir; gerçek bir izolasyon bariyerine ihtiyacınız varsa bunu kartın dışında çözmeniz gerekir. Sera sulaması, kuluçka, akvaryum ve sahne aydınlatması gibi çok sayıda röle gereken projelerde 8'li kartları yan yana dizmek yerine tek besleme ve tek toprak noktasıyla çalışırsınız.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek kartta 16 bağımsız kanal: 8'li kartları çoğaltmak yerine tek besleme, tek toprak ve tek montaj noktasıyla çalışırsınız.
• Her kanalın girişinde optokuplör vardır; giriş pini ile sürücü katı arasında doğrudan akım yolu kalmaz ve anahtarlama gürültüsünün bir kısmı süzülür. Kontrol tarafı ile röle bobinleri aynı 12V beslemeden ve ortak GND'den çalıştığı için bu tam galvanik izolasyon değildir.
• İki adet ULN2803 darlington sürücü röle bobin akımını üstlenir, mikrodenetleyici pininden yalnızca birkaç mA çekilir.
• Kart üzerindeki 12V→5V regülatör sayesinde kontrol tarafı için ikinci bir besleme hattı çekmeye gerek kalmaz.
• Her kanalın kendi durum LED'i var; hangi rölenin çektiğini kabloları takip etmeden görürsünüz.
• Çıkışlar kuru kontaktır (NO/COM/NC): kart yüke gerilim vermez, anahtarlayacağınız devrenin fazını veya DC artısını COM'a siz getirirsiniz. Aynı kart üzerinde şebeke gerilimi ile alçak gerilimli DC yükleri karıştırmayın; kanallar arası yalıtım mesafesi buna göre tasarlanmamıştır.
• Ek kütüphane gerektirmez; kanal başına tek bir dijital çıkışı LOW/HIGH yapmanız yeterlidir (Arduino'da pinMode + digitalWrite). 5V lojikli kartlarda doğrudan, 3,3V lojikli kartlarda seviye çevirici ile kullanılır.
• Vidalı klemensler sayesinde kalıcı tesisatta lehimsiz, sökülebilir bağlantı kurulur.

Kullanım Alanları

• Sera otomasyonu: sulama vanaları, sirkülasyon fanları, ısıtıcı ve gölgeleme perdesi motorlarının ayrı ayrı kontrolü
• Damla sulama / bahçe otomasyonu: 16 ayrı solenoid vananın zamanlı ve bölge bazlı açılıp kapanması
• Akvaryum ve teraryum: aydınlatma, ısıtıcı, hava motoru, dozaj pompası ve filtre için ayrı kanallar
• Kuluçka makinesi: rezistans, nem üreteci, havalandırma fanı ve yumurta çevirme motorunun kontrolü
• Kümes ve çiftlik: aydınlatma programı, yemlik motoru, ısıtıcı ve suluk vanası anahtarlama
• Ev ve ofis otomasyonu: oda oda aydınlatma grupları, priz kontrolü, perde ve panjur motorları
• Sahne ve dekoratif aydınlatma: ışık gruplarının senaryoya göre sırayla devreye alınması
• Endüstriyel test tezgâhları ve PLC eğitim setleri: çok kanallı yük simülasyonu ve devre anahtarlama
• Atölye ve CNC yardımcı ekipmanları: toz emme, soğutma pompası, havalandırma ve aydınlatmanın merkezî kontrolü
• Bina ve mağaza aydınlatması: reklam panosu ve vitrin aydınlatma gruplarının zamanlayıcıyla anahtarlanması

Bağlantı ve Kullanım

Kart üzerinde üç ayrı bağlantı grubu vardır. BESLEME: Vidalı besleme klemensine 12V DC adaptör bağlanır (kutupları ters bağlamayın). Röle bobinleri doğrudan bu 12V hattından beslenir; kart üzerindeki regülatör aynı hattan 5V üretip optokuplör ve lojik tarafını besler. KONTROL GİRİŞLERİ: GND, IN1 … IN16 ve VCC pinlerinden oluşan sıra header. GND mutlaka mikrodenetleyicinin GND'si ile birleştirilmelidir; ortak toprak olmadan girişler kararsız çalışır ve röleler rastgele çeker. IN1–IN16 pinleri mikrodenetleyicinin dijital çıkışlarına gider; bir girişi LOW yapmak o röleyi çeker. Header'daki VCC pini kart üzerindeki regülatörün 5V ÇIKIŞIDIR, giriş değildir — buraya harici gerilim uygulamayın. İsterseniz mikrodenetleyiciyi bu pinden besleyebilirsiniz; ancak mikrodenetleyici zaten USB'den veya kendi adaptöründen besleniyorsa VCC pinini bağlamayın, iki besleme kaynağı karşı karşıya gelir. RÖLE ÇIKIŞLARI: Her kanal için üçlü vidalı klemens — NO (normalde açık), COM (ortak), NC (normalde kapalı). Yükü genellikle COM ile NO arasına bağlarsınız: röle çekmediğinde devre açık, çektiğinde kapanır. Enerji kesildiğinde yükün çalışır kalması gerekiyorsa COM–NC kullanılır. Kontaklar kuru kontaktır; anahtarlayacağınız devrenin fazını (veya DC artısını) COM'a getirmeniz gerekir. Aynı kart üzerinde şebeke gerilimi ile alçak gerilimli DC yükleri karıştırmayın. ARDUINO İLE KULLANIM: Ek kütüphane gerekmez. const int role1 = 22; void setup() { digitalWrite(role1, HIGH); // ÖNCE HIGH yaz pinMode(role1, OUTPUT); // SONRA çıkışa al } void loop() { digitalWrite(role1, LOW); // röle çeker delay(1000); digitalWrite(role1, HIGH); // röle bırakır delay(1000); } pinMode'dan önce digitalWrite(HIGH) yazılması önemlidir; sıra ters olursa kart enerjilendiği anda 16 röle birden çeker. PİN SAYISI: 16 kanal 16 dijital çıkış ister. Arduino Mega 2560 bu iş için en rahat karttır. Uno kullanacaksanız A0–A5 pinlerini de dijital çıkış olarak kullanmanız gerekir ve sınırda kalırsınız; daha temiz yol 2 adet 74HC595 kaydırmalı yazmaç (3 pinle 16 çıkış) veya MCP23017 I2C port genişletici kullanmaktır. 3,3V LOJİKLİ KARTLAR: ESP32, ESP8266, STM32, MSP430, çoğu ARM kartı ve Raspberry Pi çıkışları 3,3V'tur; optokuplör LED'i kartın kendi 5V hattına göre çalıştığı için bu kartların girişleri doğrudan sürülemez. Bağlamadan önce aşağıdaki uyarı bölümündeki 3,3V maddesini okuyun.

Paket İçeriği

• 1 adet 12V 16 Kanal Röle Kartı (optokuplörlü)
• Jumper kablo, 12V adaptör, montaj ayağı ve vida pakete dahil değildir.

Dikkat Edilmesi Gerekenler

• Röleler LOW ile çeker. Kod içinde pinMode'dan ÖNCE digitalWrite(pin, HIGH) yazmazsanız, kart enerjilendiği anda 16 rölenin tamamı birden çeker. Kritik yüklerde (ısıtıcı, pompa) bu tehlikeli olabilir.
• 3,3V lojikle doğrudan sürmeyin. Optokuplör LED'i kartın kendi 5V hattına göre çalışır; 3,3V'luk bir 'HIGH' LED'i tamamen söndürmeye yetmediği için röleler sürekli çekili kalabilir veya rastgele davranır. Bu, ESP32 ve ESP8266 kadar STM32, MSP430, çoğu ARM kartı ve Raspberry Pi için de geçerlidir. Çözüm: seviye çevirici kullanmak ya da girişi açık-kollektör/açık-drain sürmek (küçük bir NPN transistör veya N-kanal MOSFET ile; HIGH durumunda pin yüksek empedansta kalır).
• Header'ın besleme pinlerine dikkat edin. GND mutlaka mikrodenetleyicinin GND'si ile birleştirilmelidir; birleştirilmezse optokuplör devresi kapanmaz ve kanallar öngörülemez şekilde çalışır. VCC pini ise kart üzerindeki regülatörün 5V ÇIKIŞIDIR: buraya harici gerilim uygulamayın, mikrodenetleyici kendi kaynağından besleniyorsa bu pini hiç bağlamayın.
• Kart 12V ile çalışır; Arduino'nun 5V pininden beslenemez. Röle bobinleri doğrudan 12V girişinden beslenir ve 16 röle birlikte çekiliyken yaklaşık 500 mA çeker. En az 1,5 A verebilen ayrı bir 12V adaptör kullanın.
• 10A değeri direnç yükü içindir. Motor, pompa, kompresör, trafo ve elektronik LED sürücüleri kalkış anında kat kat fazla akım çeker. Bu tür yüklerde 2–3 kat pay bırakın ya da röleyi doğrudan yükü değil bir kontaktörü tetiklemek için kullanın.
• Endüktif yüklerde kontak ömrünü uzatmak için önlem alın: AC yüke paralel RC snubber, DC yüke paralel ters (freewheel) diyot. Bu yapılmazsa kontaklar zamanla yapışır veya yanar.
• Şebeke gerilimi kart üzerinde çıplak durur. Kartı yalıtkan bir kutuya monte edin, klemensleri dokunulabilecek şekilde açıkta bırakmayın ve enerji altındayken kablo değiştirmeyin. Aynı kart üzerinde şebeke gerilimi ile alçak gerilimli DC yükleri karıştırmayın; kanallar arası yalıtım mesafesi buna göre tasarlanmamıştır. Şebeke gerilimiyle çalışma deneyiminiz yoksa bu tarafı bir elektrikçiye bağlatın.
• Bu kart tam galvanik izolasyon sağlamaz. VCC–JD-VCC jumperı yoktur; kart üzerindeki regülatör 5V'u doğrudan 12V girişinden üretir, yani optokuplörlerin her iki tarafı da aynı beslemeden ve aynı GND'den çalışır. Kontrol tarafını gerçekten ayırmanız gereken bir uygulamada, bobin beslemesi ayrılabilen (JD-VCC jumperlı) bir kart tercih edin.
• Röle mekanik bir anahtardır: saniyede birkaç kez anahtarlama (PWM, kısma/dimming, hızlı yanıp sönme) için uygun değildir, kontaklar kısa sürede biter. Böyle bir uygulamada SSR (katı hal röle) veya MOSFET kullanın.
• Ürün adındaki 12V, röle bobininin gerilimidir; kontak tarafında anahtarlayacağınız gerilimle ilgisi yoktur. Kontaklar 250V AC'ye kadar yük anahtarlayabilir.
