12V Minyon Spot Röle - JQC-3F(T73)-12VDC

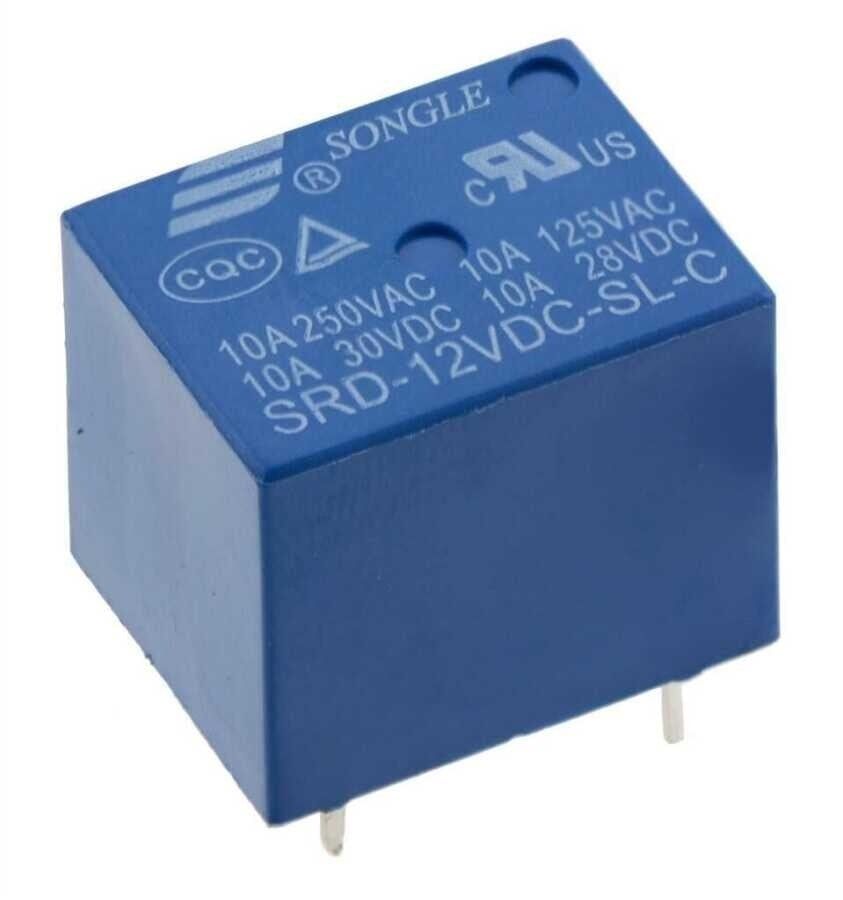

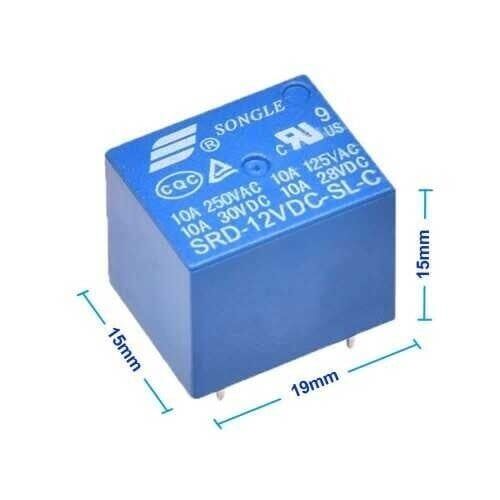

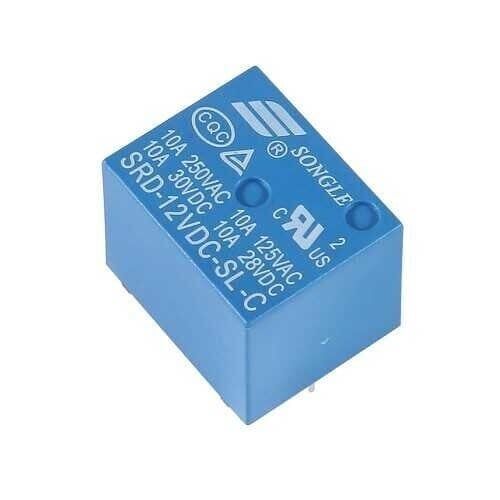

JQC-3F(T73)-12VDC, baskılı devre kartına doğrudan lehimlenen, tek kutuplu çift yönlü (1C / SPDT) kontak yapısına sahip elektromekanik bir röledir. Bobinine 12V DC gerilim uygulandığında iç kısımdaki elektromıknatıs enerjilenir, hareketli demir çekirdeği çeker ve ortak (COM) ucu normalde kapalı (NC) konumdan normalde açık (NO) konuma doğru mekanik olarak hareket ettirir; bobin gerilimi kesildiğinde yay geri dönüş kuvvetiyle başlangıç konumuna döner. Bu mekanik anahtarlama sayesinde, düşük akımlı bir kontrol sinyali (mikrodenetleyici çıkışı, transistörlü sürücü devresi veya hazır röle kartı) üzerinden çok daha yüksek akımlı AC veya DC yükler devreye alınıp kesilebilir; kontrol devresi ile anahtarlanan yük devresi birbirinden elektriksel olarak tamamen yalıtılmış olur.

Teknik Özellikler

Öne Çıkan Özellikler

• 1C (SPDT) kontak formu ile aynı gövdede hem normalde açık (NO) hem normalde kapalı (NC) bağlantı seçeneğini bir arada sunar; tek bir röle ile iki farklı anahtarlama mantığı kurulabilir.
• 12V DC bobin gerilimiyle düşük akımlı bir kontrol sinyali üzerinden tetiklenebilen, mandalsız (non-latching) yapı; kontrol gerilimi kesildiğinde kontaklar yay kuvvetiyle otomatik olarak başlangıç konumuna döner, ayrı bir sıfırlama sinyaline gerek kalmaz.
• AgCdO (gümüş kadmiyum oksit) kontak malzemesi sayesinde ark oluşumuna karşı dirençli, yüksek akımlı ve sık tekrarlı anahtarlamalarda dayanıklı temas yüzeyi.
• 10A'e kadar AC/DC yük akımını, 250V AC/30V DC gerilim sınırları içinde güvenle anahtarlayabilecek kontak kapasitesi.
• Bobin ile kontak grubu arasında yüksek dielektrik dayanım (≥1000V AC) ve yüksek yalıtım direnci (≥100MΩ) sayesinde güçlü elektriksel izolasyon.
• Kompakt PCB tipi gövde, delikli (THT) montaja uygun 5 pinli bacak dizilimi ile prototip ve seri üretim kartlarına kolay entegrasyon.
• 1×10⁷ mekanik ve 1×10⁵ elektriksel anahtarlama ömrü ile hobi projelerinden tekrarlı endüstriyel kullanımlara kadar geniş dayanıklılık aralığı.

Kullanım Alanları

• Arduino, ESP8266/ESP32 gibi mikrodenetleyici projelerinde transistörlü sürücü devresi veya hazır röle kartı üzerinden AC lamba, motor ya da pompa kontrolü.
• Ev otomasyonu uygulamalarında priz, aydınlatma hattı veya perde motoru gibi yüklerin uzaktan/kontrol devresiyle açılıp kapatılması.
• Sulama sistemlerinde solenoid vana veya su pompası gibi elemanların zamanlayıcı ya da nem sensörü tabanlı bir devre üzerinden devreye alınması.
• Güvenlik ve alarm sistemlerinde siren, sinyal lambası veya elektrikli kilit mekanizmasının kontrol kartı çıkışıyla tetiklenmesi.
• Endüstriyel kontrol panolarında düşük güçlü bir kumanda hattı ile yüksek akımlı bir güç hattının birbirinden izole şekilde anahtarlanması.
• Akvaryum veya sera otomasyonunda ısıtıcı, fan, aydınlatma gibi cihazların termostat/kontrol devresi çıkışıyla açılıp kapatılması.
• DIY elektronik projelerde 12V DC fan, LED şerit sürücüsü, küçük DC motor gibi yüklerin bir mikrodenetleyici üzerinden açma/kapama kontrolü.

Bağlantı ve Kullanım

Rölenin 5 bacağından ikisi bobin girişidir ve bu uçlara 12V DC kontrol gerilimi uygulanır; kalan üç bacak ise ortak (COM), normalde açık (NO) ve normalde kapalı (NC) kontak uçlarıdır. Bobin akımı düşük seviyede olsa da (yaklaşık 30mA civarında), bobinin doğrudan bir mikrodenetleyici çıkış pininden değil; bir NPN transistör, MOSFET veya hazır röle sürücü kartı üzerinden tetiklenmesi ve bobin uçlarına ters yönde bağlı bir koruma (flyback) diyodu eklenmesi önerilir. Anahtarlanacak yük hattı COM ile NO (normalde açık çalışma) veya COM ile NC (normalde kapalı çalışma) uçları arasına bağlanır. Devreye enerji vermeden önce bir multimetre ile COM-NC ve COM-NO uçları arasındaki sürekliliği kontrol ederek bacak dizilimini doğrulamak yanlış bağlantı riskini ortadan kaldırır; kalıcı montajlarda röle ayaklarının PCB üzerinde iyi lehimlenmiş olması ve yük hattındaki kablo kesitinin anahtarlanan akıma uygun seçilmesi de uzun vadeli güvenilir çalışma açısından önemlidir.

Paket İçeriği

• 1 x JQC-3F(T73)-12VDC PCB tipi elektromekanik röle
• Röle tek başına, çıplak bileşen olarak gönderilir; bağlantı kablosu, pin soketi, sürücü/tetikleme kartı veya bastırma (flyback) diyodu pakete dahil değildir, ayrıca temin edilmelidir.

Dikkat Edilmesi Gerekenler

• Bobine belirtilen 12V DC değerinin üzerinde gerilim uygulanmamalı, sürekli olarak düşük gerilimle çalıştırılmamalı ve gerilim polaritesine dikkat edilmelidir; kalıcı aşırı gerilim bobin sargısının zamanla ısınıp yalıtımının bozulmasına yol açabilir.
• Kontak grubunun anma değerleri (10A 250V AC / 10A 30V DC) kesinlikle aşılmamalı, bu sınırların üzerindeki akım veya gerilimdeki yükler bağlanmamalıdır; aksi halde kontaklar aşırı ısınabilir, hasar görebilir, kaynaklanabilir veya röle kalıcı olarak arızalanabilir.
• Motor, solenoid vana, röle bobini gibi endüktif yükler anahtarlanırken hem bobin hem de kontak tarafına uygun koruma diyodu veya snubber (RC) devresi eklenmelidir; aksi halde anahtarlama anındaki gerilim sıçramaları kontakların ömrünü kısaltabilir.
• 220V AC şebeke hattı gibi tehlikeli gerilimlerle yapılan bağlantılarda elektrik çarpması riskine karşı gerekli izolasyon, sigorta ve güvenlik önlemleri alınmalı, bu tür bağlantılar konusunda deneyimli/yetkili kişilerce yapılmalıdır.
• Lehimleme sırasında röle gövdesi aşırı ısıya ve uzun süreli temasa maruz bırakılmamalı, kısa sürede ve üretici tarafından önerilen sıcaklıkta lehimlenmelidir.
• Nemli, tozlu, titreşimli veya aşırı sıcak ortamlarda kullanımından mümkün olduğunca kaçınılmalı; montaj sırasında kontak uçlarının birbirine veya çevredeki iletken yüzeylere temas edip kısa devre oluşturmamasına dikkat edilmelidir.
