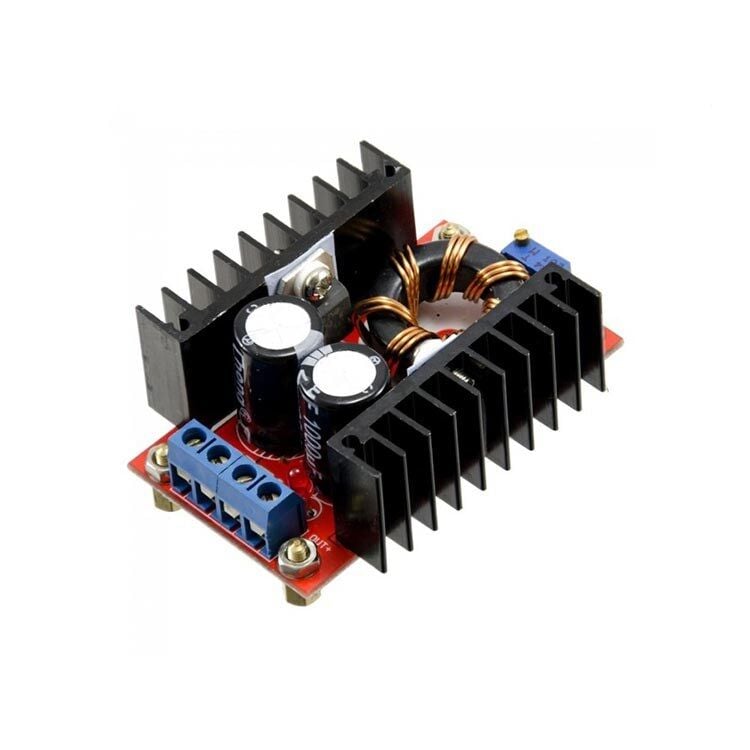

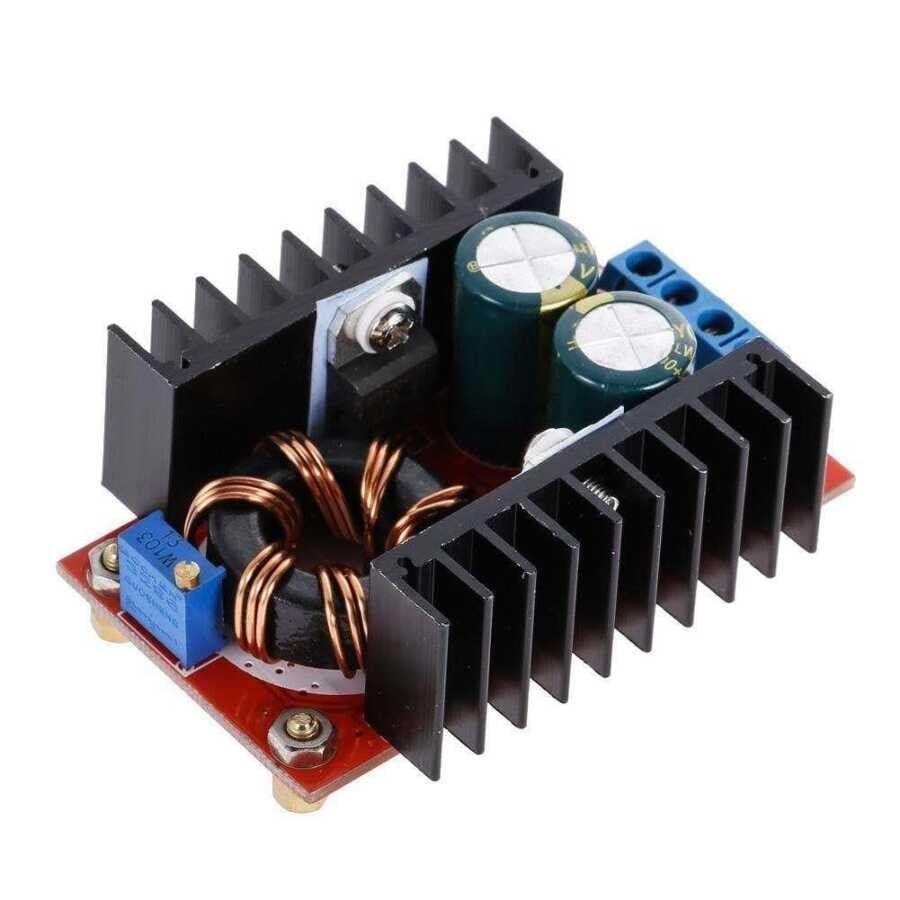

150W 6A DC-DC Voltaj Yükseltici (Boost) Modül

150W 6A DC-DC Voltaj Yükseltici (Boost) Modül, düşük bir DC gerilimi kararlı ve daha yüksek bir DC gerilime çeviren yalıtımsız (non-isolated) anahtarlamalı bir güç dönüştürücü devresidir. Giriş gerilimi yüksek frekansta anahtarlanarak güç indüktöründe enerji biriktirilir ve bu enerji diyot üzerinden çıkışa aktarılır; böylece çıkış gerilimi her zaman girişten yüksek olur. Modül üzerindeki güç MOSFET, indüktör, doğrultucu diyot ve filtre kondansatörleri birlikte gerilimi yükseltir. 150W anma gücü ve 6A giriş akımı kapasitesiyle akü/pil beslemeli sistemler, motor sürücü hatları, LED aydınlatma projeleri ve güneş enerjisi destekli uygulamalarda giriş gerilimini gereken seviyeye çıkarmak için kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• 150W'a kadar güç aktarımı sağlayarak orta güçlü DC-DC yükseltme ihtiyaçlarını, ek bir güç kaynağına gerek kalmadan tek modülle karşılar.
• 6A giriş akımı kapasitesi sayesinde akü ve pil beslemeli sistemlerde, motor ve pompa gibi görece yüksek akım çeken yükleri destekler.
• Anahtarlamalı (switch-mode) tasarımı, doğrusal regülatörlere kıyasla daha yüksek verimle çalışmasını sağlar.
• Kompakt bir PCB üzerinde toplanmış güç indüktörü, MOSFET ve filtre kondansatörleri ile tek parça bir yükseltici çözüm sunar.
• Vidalı klemens veya lehim pedi bağlantı noktaları sayesinde kablolama ve prototipleme işlemlerini kolaylaştırır.
• Ek bir izolasyon transformatörü gerekmediğinden, benzer izolasyonlu (transformatörlü) çözümlere göre daha küçük ve daha hafif bir yapı sunar.
• Açık kart tasarımı sayesinde ölçüm noktalarına kolay erişim sağlar; geliştirme aşamasında giriş, çıkış ve anahtarlama noktalarında ölçüm almak pratik hale gelir.

Kullanım Alanları

• 12V akü ile beslenen bir sistemde 24V gerektiren bir motor sürücüyü, aküyü değiştirmeden çalıştırmak için gerilimi yükseltmek.
• Güneş paneli/akü kombinasyonundan gelen ve gün içinde değişkenlik gösteren düşük gerilimi, inverter girişi öncesinde sabit ve daha yüksek bir gerilime çıkarmak.
• Elektrikli araç veya e-bisiklet gibi düşük voltajlı bir pil paketinden, ana sistemden bağımsız olarak yüksek güç gerektiren bir LED aydınlatma hattını beslemek.
• Endüstriyel bir panoda mevcut 24V DC hattan, 36V veya 48V besleme isteyen bir kontrol kartını veya sensör grubunu, ayrı bir güç kaynağı çekmeden beslemek.
• Uzun kablo hattı sonunda kablo direncinden kaynaklanan gerilim düşümünü telafi etmek amacıyla hat sonuna yerleştirip gerilimi yeniden yükseltmek.
• Laboratuvar veya test düzeneğinde, mevcut düşük gerilimli bir kaynaktan değişken/yüksek gerilim elde etmek.
• Robotik veya otomasyon projesinde tek bir düşük gerilimli akü ile hem kontrol kartını hem de daha yüksek gerilim isteyen bir aktüatörü besleyebilmek için ara kademe olarak kullanmak.

Bağlantı ve Kullanım

Modülün giriş uçlarına (IN+ / IN-) DC güç kaynağı veya akü bağlanır, çıkış uçlarından (OUT+ / OUT-) ise yükseltilmiş gerilim beslenecek yüke aktarılır. Giriş ve çıkış kutuplarının doğru bağlanması kritik önem taşır; ters bağlantı modülde ve bağlı yükte kalıcı hasara yol açabilir. Çıkış gerilimi ayarlanabilir modellerde, üzerindeki trimpot küçük bir tornavida ile çevrilerek çıkış bir multimetre ile izlenip istenen değere getirilir. Yük bağlanmadan önce çıkış gerilimi boşta ayarlanmalı, yük bağlandıktan sonra gerilim tekrar kontrol edilerek gerekirse ince ayar yapılmalıdır. Giriş tarafında çekilecek akım 6A sınırına yaklaşabileceğinden, giriş kablosunun ve varsa üzerindeki sigortanın bu akımı taşıyacak kesitte seçilmesi gerekir. Modül ilk devreye alınırken çıkışa hassas bir elektronik kart bağlamadan önce, sadece bir dirençli yük veya multimetre ile gerilimin beklenen aralıkta olduğu doğrulanmalıdır. Sürekli çalışacağı yerde modülün etrafında hava dolaşımına izin verecek bir boşluk bırakılması, MOSFET ve diyot üzerindeki sıcaklığın makul seviyede kalmasına yardımcı olur. Titreşimli bir ortamda (araç üstü, motor gövdesi gibi) kullanılacaksa, kart üzerindeki bağlantı noktalarının gevşememesi için lehimli bağlantı veya kilitli klemens tercih edilmesi önerilir.

Paket İçeriği

• 1 x 150W 6A DC-DC Voltaj Yükseltici (Boost) Modül

Dikkat Edilmesi Gerekenler

• Boost topolojisinin doğası gereği çıkış gerilimi her zaman giriş geriliminden yüksek olmalıdır; giriş çıkıştan yüksek veya eşit olduğunda modül beklenen şekilde çalışmaz ve gerilim regülasyonu bozulabilir.
• Maksimum 6A giriş akımı ve 150W güç sınırının üzerinde kullanım, modülde aşırı ısınmaya, verim düşüşüne ve zamanla kalıcı arızaya yol açabilir; sürekli yük her zaman bu sınırların altında tutulmalıdır.
• Yüksek güçte sürekli çalışmada MOSFET ve diyot üzerinde ısınma oluşabileceğinden yeterli hava akımı sağlanmalı, kapalı bir kutu içine sıkıştırılmadan önce ek soğutucu veya fan kullanımı değerlendirilmelidir.
• Giriş veya çıkış polaritesinin ters bağlanması modülde kalıcı hasara neden olabilir; bağlantıdan önce kutuplar mutlaka kontrol edilmeli, ilk enerjilendirme düşük akımlı bir kaynakla yapılmalıdır.
• Ayarlanabilir modellerde çıkış gerilimi yük bağlanmadan önce ayarlanmalı; yanlış ayarlanmış yüksek bir çıkış gerilimi, beslenen elektronik karta veya sürücüye zarar verebilir.
• Kısa devre veya aşırı yük koruması bulunmayan modellerde çıkışın kısa devre olması modülü kalıcı olarak bozabilir; çıkış hattına uygun değerde bir sigorta eklenmesi önerilir.
