150W DC-DC Ayarlanabilir Boost Step-Up Modülü

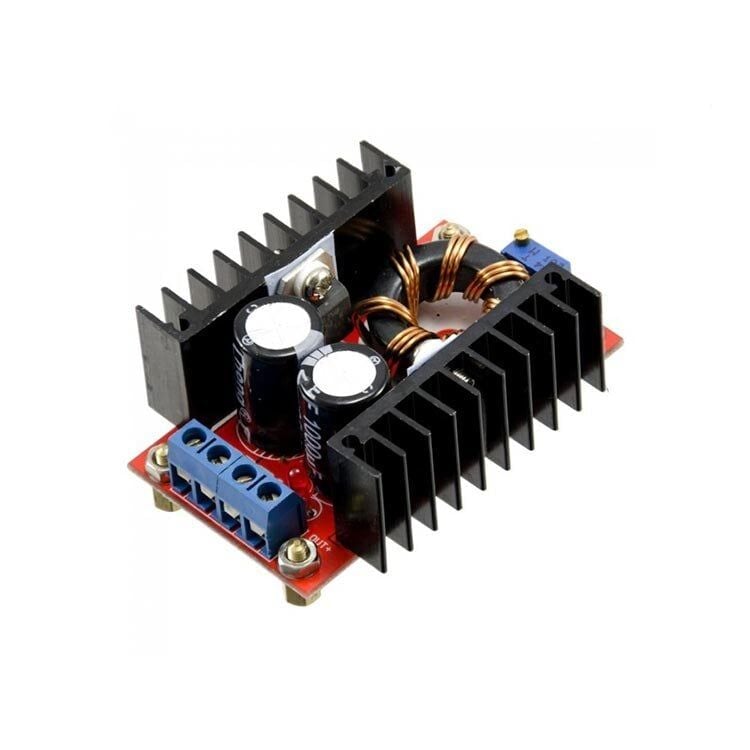

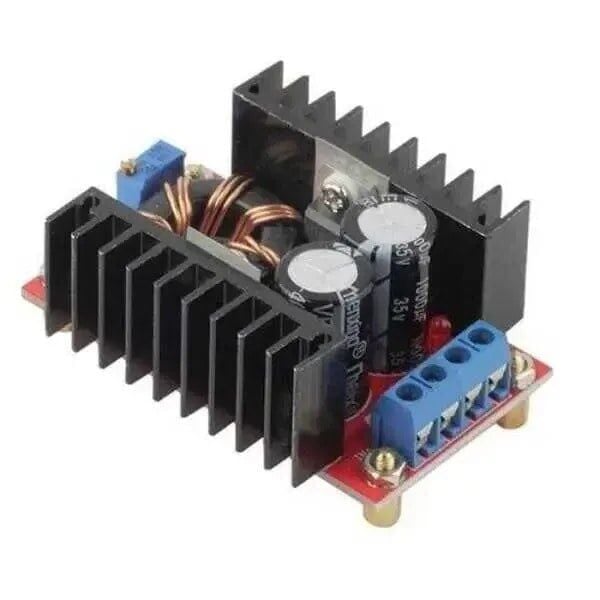

150W DC-DC Ayarlanabilir Boost Step-Up Modülü, girişine verilen DC gerilimi daha yükseğe çeviren anahtarlamalı bir güç dönüştürücüsüdür. 10-32 V arasındaki bir kaynağı, kart üzerindeki çok turlu trimpot ile 12-35 V arasında serbestçe ayarlanabilen bir çıkışa dönüştürür ve bu çıkıştan 6 A'e kadar akım verebilir. Çalışma prensibi klasik boost topolojisidir: UC3843 akım modlu PWM denetleyici güç MOSFET'ini hızlı biçimde anahtarlar, bobinde biriken enerji Schottky diyot üzerinden çıkış kondansatörüne aktarılır ve çıkışta girişten yüksek bir gerilim oluşur. Çift alüminyum soğutucusu ve vidalı klemensleri ile 12 V aküden 19 V dizüstü beslemek gibi yüksek güçlü işler için tasarlanmıştır.

Teknik Özellikler

Öne Çıkan Özellikler

• Geniş giriş aralığı: 10 V ile 32 V arasındaki her kaynak doğrudan giriş olarak kullanılabilir. 12 V akü, 19 V dizüstü adaptörü ve 24 V endüstriyel hat aynı kartla çalışır, ayrı bir ön regülatör gerekmez.
• 12 V ile 35 V arasında kesintisiz ayarlanabilen çıkış. Ayar çok turlu trimpotla yapıldığı için gerilimi tek turlu potansiyometrelere göre çok daha ince adımlarla, sıçratmadan istenen değere getirebilirsiniz.
• 6 A çıkış akımı ve zorlanmış soğutmayla 150 W'a kadar güç kapasitesi. Güç MOSFET'i ve doğrultucu diyot ayrı alüminyum soğutucular üzerine monte edilmiştir, bu sayede kart yüksek akımda uzun süre çalışabilir.
• UC3843 akım modlu PWM denetleyici; ani yük değişimlerinde 200 µs mertebesinde toparlanma ve ±%0,5 gerilim/yük regülasyonu sağlar. Motor kalkışı gibi darbeli yüklerde çıkış gerilimi belirgin biçimde çökmez.
• Uygun giriş-çıkış farkında %94'e ulaşan dönüşüm verimi. Aynı gücü aktarırken daha az kayıp, daha az ısı ve akülü sistemlerde daha uzun çalışma süresi anlamına gelir.
• Lehim gerektirmeyen vidalı klemensler. Yüksek akım taşıyan kalın kablolar doğrudan bağlanır, sık sök-tak yapılan test düzeneklerinde pratiktir.
• Endüstriyel sıcaklık aralığında (-40 °C / +85 °C) çalışacak bileşenlerle üretilmiştir; araç içi ve kapalı pano gibi sıcaklığın değiştiği ortamlara uygundur.

Kullanım Alanları

• Araç içinde 12 V akü geriliminden 19 V üretip dizüstü bilgisayar, monitör veya ağ cihazı besleme; karavan ve uzun yol araçlarında sık kullanılan bir çözümdür.
• 12 V aküden 24 V isteyen su pompası, fan, step motor sürücüsü ya da endüstriyel sensörün beslenmesi.
• Güneş paneli ve akü grubunun yük durumuna göre değişen çıkışını, sabit ve daha yüksek bir gerilime çevirerek sabit çalışan bir hat oluşturma.
• 24 V LED şerit, projektör veya lineer armatürleri mevcut 12 V hattan sürme; uzun hatlarda gerilimi yükseltip akımı düşürerek kablo kaybını azaltma.
• Amatör telsiz, anten yükselteci ve ses amplifikatörü gibi besleme gerilimi 12 V'un üzerinde olan katların çalıştırılması.
• Test masasında ayarlanabilir bir güç kaynağı yapımı; bir voltmetre-ampermetre modülü ve kutu ile küçük bir laboratuvar kaynağına dönüştürülebilir.
• Arduino, ESP32 ve benzeri mikrodenetleyici projelerinde kart 5 V ile çalışırken motor sürücüsü, röle kartı veya 24 V ile çalışan sensör/selenoid katının ihtiyaç duyduğu 24 V hattının üretilmesi.

Bağlantı ve Kullanım

Güç kaynağını kartın IN+ ve IN- klemenslerine, besleyeceğiniz yükü ise OUT+ ve OUT- klemenslerine bağlayın; polariteyi bağlamadan önce mutlaka iki kez kontrol edin. İlk kurulumda yükü henüz bağlamayın: yalnızca girişi verin, çıkışa bir voltmetre bağlayın ve çok turlu trimpotu çevirerek istediğiniz gerilime getirin. Trimpot çok turlu olduğu için gerilimin değiştiğini görmek birkaç tur çevirmeyi gerektirebilir, bu normaldir. Çıkış gerilimi ayarlandıktan sonra kartı enerjisiz bırakıp yükü bağlayın; 3 A üzeri akımlarda giriş ve çıkış için en az 1,5 mm² kesitli kablo kullanın ve kartın çevresinde hava akışına yer bırakın.

Paket İçeriği

• 1 adet 150W DC-DC ayarlanabilir boost step-up modülü (bileşenleri dizilmiş, soğutucuları takılı kart)
• Kablo, adaptör, soğutma fanı, sigorta ve basılı kılavuz pakete dahil değildir.

Dikkat Edilmesi Gerekenler

• Bu kart yalnızca yükseltici (boost) çalışır. Çıkış gerilimi her zaman giriş geriliminden yüksek olmalıdır; 24 V girişten 12 V elde etmek için buck (düşürücü) tipi bir modül gerekir.
• Ters polarite koruması yoktur. Giriş uçlarının artı ve eksisi ters bağlanırsa kart genellikle anında zarar görür; girişe seri bir koruma diyodu ve sigorta eklemek önerilir.
• Kısa devre ve aşırı akım koruması da bulunmaz. Çıkış uçlarının birbirine değmesi ya da yükte oluşacak bir arıza kartı yakabilir; çıkış hattına uygun değerde bir sigorta koymak en pratik önlemdir.
• 150 W değeri zorlanmış hava soğutmasıyla (fan) geçerlidir. Fansız kullanımda gücü 100 W'ın altında tutun; kapalı kutu içinde veya sıcak ortamda çalıştırıyorsanız bu sınırı daha da aşağı çekin ve soğutucuların üzerini kapatmayın.
• Yükseltici dönüştürücülerde giriş akımı çıkış akımından yüksektir. 6 A çıkış için giriş tarafından 10 A'e yaklaşan akım çekilebilir; kaynağı, kabloları ve sigortayı buna göre seçin.
• Giriş kaynağı yalnızca sürekli akımı değil, kart ilk enerjilendiğinde çıkış kondansatörlerinin şarj olması sırasında oluşan ani akımı da karşılayabilmelidir. Sınırda seçilmiş bir adaptör ya da düşük akımlı bir laboratuvar kaynağı bu anda korumaya geçip kartı açtırmayabilir; bu durumda daha güçlü bir kaynak kullanın veya yükü kart açıldıktan sonra devreye alın.
• Modül yalıtımsızdır; giriş ve çıkış eksi uçları ortaktır, giriş ile çıkış arasında galvanik izolasyon yoktur.
• Boşta bile yaklaşık 25 mA çeker. Akü ile kullanımda yük yokken kartı devrede bırakmak zamanla aküyü boşaltır.
