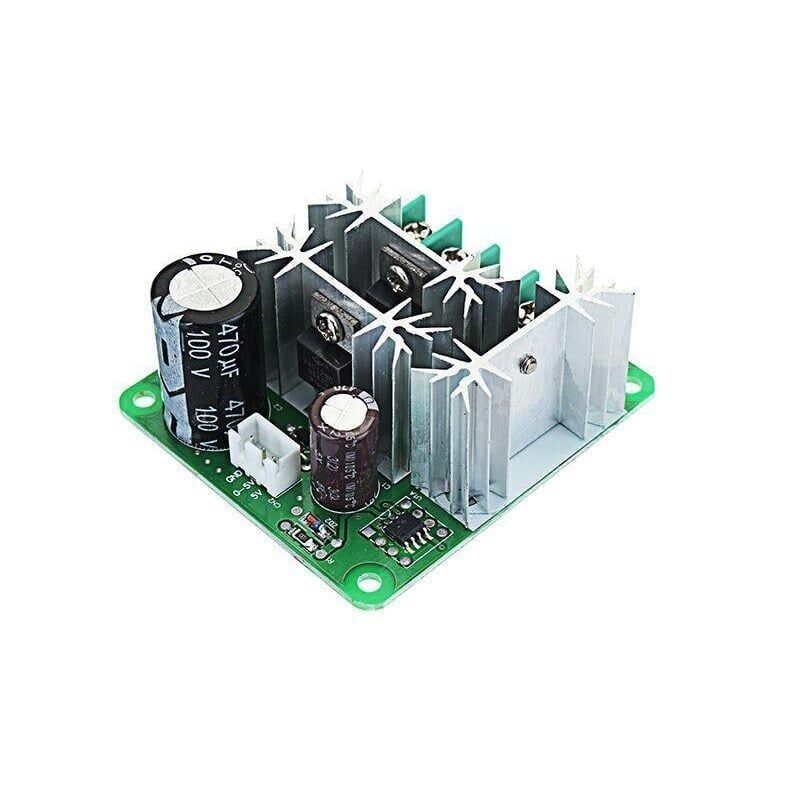

15A 6-90V PWM DC Motor Hız Kontrol Modülü

15A 6-90V PWM DC Motor Hız Kontrol Modülü, geniş bir gerilim aralığında çalışan fırçalı DC motorların hızını darbe genişlik modülasyonu (PWM) yöntemiyle ayarlamak için kullanılan bir güç elektroniği kartıdır. Modül, motora uygulanan gerilimi doğrusal bir direnç üzerinden düşürmek yerine yüksek frekansta anahtarlayarak ortalama gerilimi ve dolayısıyla motor hızını değiştirir; bu sayede dirençli hız kontrol yöntemlerine göre çok daha az ısı kaybı yaşanır. Üzerindeki potansiyometre yardımıyla çıkış gücü kademesiz olarak ayarlanabilir. 6-90V giriş aralığı ve 15A akım kapasitesi sayesinde küçük hobi motorlarından daha büyük redüktörlü DC motorlara kadar geniş bir yelpazede kullanılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• PWM anahtarlama tekniğini kullanarak motora uygulanan gerilimi hızlı aç-kapa döngüleriyle ayarlar, bu sayede dirençli (lineer) hız kontrol yöntemlerine göre çok daha az enerji kaybı ve daha az ısınma ile çalışır.
• 6V ile 90V arasında geniş bir giriş gerilim aralığını destekleyerek tek bir modülle farklı gerilim seviyelerindeki birçok DC motor projesinde kullanılabilir.
• 15A'e kadar akım çeken motorlarda kademesiz hız kontrolü sağlayabilir, böylece motorun minimum devirden maksimum devire yumuşak bir geçiş yapması mümkün olur.
• Üzerindeki potansiyometre sayesinde ek bir mikrodenetleyici, yazılım veya harici kontrol devresi gerektirmeden elle anlık hız ayarı yapılabilir.
• Basit iki girişli, iki çıkışlı bağlantı yapısı sayesinde elektronik deneyimi az olan kullanıcılar için bile kurulumu hızlı ve kolaydır.
• Kompakt boyutu sayesinde mevcut bir proje kutusuna, elektrik panosuna veya makine gövdesi içine kolayca entegre edilebilir.
• Potansiyometre ile yapılan ayar kalıcıdır; güç kesilip tekrar verildiğinde motor son ayarlanan hızda çalışmaya devam eder.

Kullanım Alanları

• Atölye ortamında kullanılan bir matkap veya taşlama motorunun devrini işlenen malzemenin sertliğine ve iş parçasının boyutuna göre kademeli olarak ayarlamak.
• Fırçalı DC motorla tahrik edilen küçük elektrikli araç veya taşıma arabası prototiplerinde tahrik motorunun hızını kademesiz kontrol etmek.
• Üretim hattındaki bir konveyör bant sisteminde bant hızını, o an işlenen ürünün büyüklüğüne ve üretim temposuna göre değiştirmek.
• Sera, dolap içi veya elektronik kabin havalandırmasında kullanılan DC fanın hızını ortam sıcaklığına göre manuel olarak azaltıp çoğaltmak.
• Model araç, model tekne veya robot projelerinde tahrik motorunun farklı hız kademelerindeki davranışını test etmek.
• Redüktörlü DC motorla tahrik edilen bir sulama pompasının debisini, motor hızını değiştirerek bitki veya alan ihtiyacına göre ayarlamak.
• Küçük ölçekli ahşap işleme tezgahında besleme motorunun hızını, kesilen malzemenin kalınlığına göre düşürüp yükseltmek.
• Laboratuvar veya eğitim ortamında DC motor karakteristiklerini (hız-akım ilişkisi gibi) gözlemlemek amacıyla değişken hızda tahrik kaynağı olarak kullanmak.

Bağlantı ve Kullanım

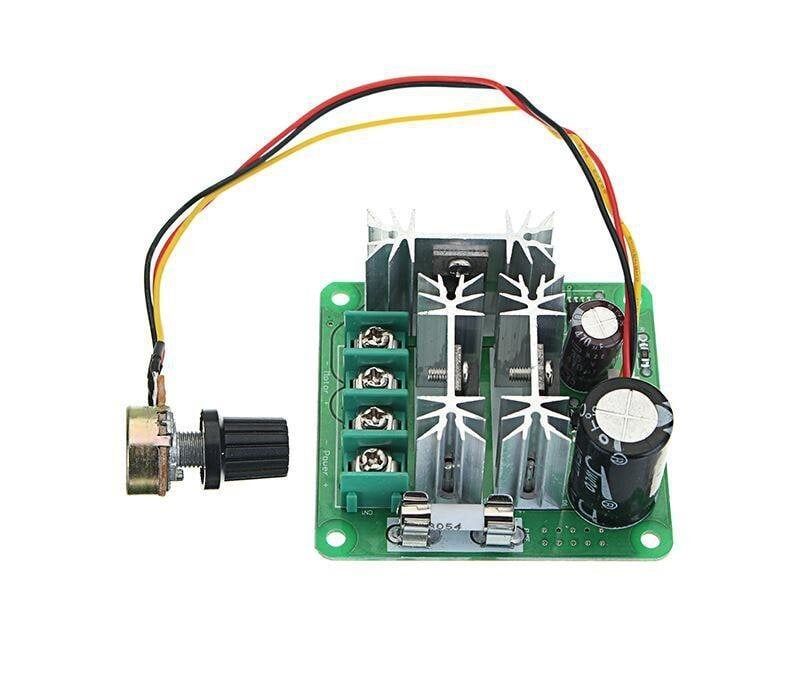

Modülün giriş tarafındaki DC+ ve DC- uçlarına 6-90V aralığında, motorun çekeceği akımı karşılayabilecek bir DC güç kaynağı veya akü bağlanır; çıkış tarafındaki M+ ve M- uçlarına ise sürülecek fırçalı DC motor bağlanır. Güç verildikten sonra üzerindeki potansiyometre saat yönünde çevrildikçe motora uygulanan ortalama gerilim ve dolayısıyla PWM görev döngüsü artar, motor hızı yükselir; aksi yönde çevrildiğinde ortalama gerilim düşer ve hız azalır. Bağlantı yapılırken giriş ve çıkış uçlarının kesinlikle karıştırılmamasına, kablo kesitinin çekilecek akıma (15A'e kadar) uygun kalınlıkta seçilmesine ve bağlantı noktalarının gevşek kalmamasına dikkat edilmelidir. İlk çalıştırmada motor bağlıyken potansiyometrenin en düşük konuma getirilip güç verilmesi, ardından hızın kademeli olarak artırılması önerilir; bu sayede motorun aniden yüksek hızda çalışmaya başlaması engellenmiş olur. Modül çalışırken elle temas edilmemesi, özellikle yüksek gerilim ve akım değerlerinde metal gövdeli motor ve bağlantı uçlarına dokunulmaması gerekir.

Paket İçeriği

• 1 adet 15A 6-90V PWM DC Motor Hız Kontrol Modülü

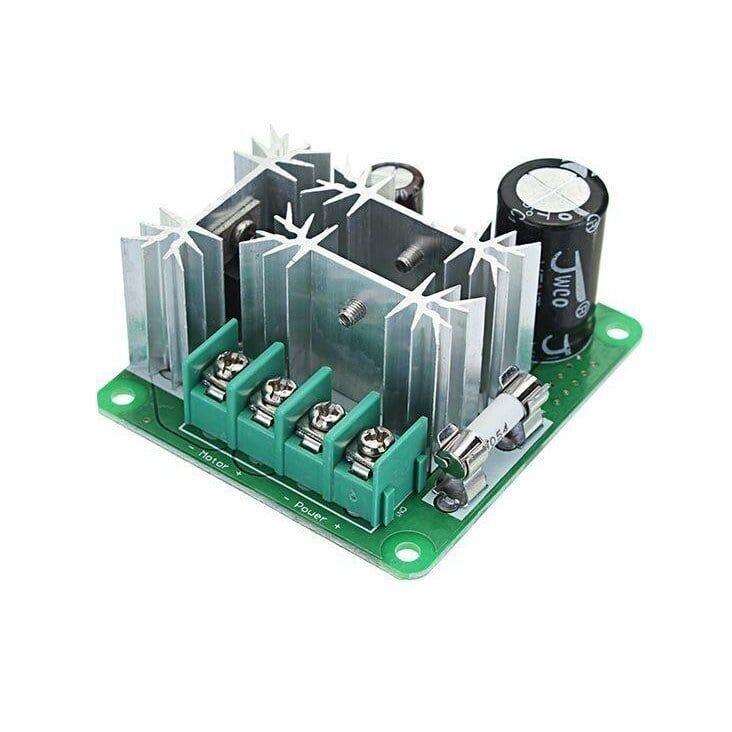

• Modül üzerinde fabrikasyon montajlı vidalı bağlantı klemensleri (giriş ve çıkış için)
• Hız ayarı için modül üzerine monte edilmiş potansiyometre
• Kutusuz, çıplak kart (PCB) formunda teslimat; ek montaj kutusu veya kablo pakete dahil değildir

Dikkat Edilmesi Gerekenler

• Modülde kısa devre veya aşırı akım koruması bulunmayabilir; hat üzerine motorun çektiği akıma uygun değerde bir sigorta eklenmesi önerilir.
• 15A'e yakın akımlarda ince kesitli kablo kullanılması aşırı ısınmaya, gerilim düşümüne ve bağlantı noktalarında hasara yol açabilir; çekilecek akıma uygun kalınlıkta kablo tercih edilmelidir.
• Modül sadece fırçalı DC motorlarla uyumludur; fırçasız (BLDC), step veya AC motorlarla kullanılamaz, aksi durumda motor sürülemez veya modül zarar görebilir.
• Motor dönüş yönü modül üzerinden değiştirilemez; yön kontrolü gerekiyorsa ayrı bir H-köprü sürücü devresi ile birlikte kullanılmalıdır.
• Sürekli yüksek akımda çalıştırıldığında modül üzerindeki anahtarlama elemanları ısınabilir; ek soğutma (fan veya harici soğutucu) olmadan uzun süre maksimum akımda çalıştırılmamalıdır.
• Giriş uçlarına ters polarite ile bağlantı yapılması modülde kalıcı hasara neden olabilir, bağlantı öncesi polarite mutlaka kontrol edilmelidir.
• Modül galvanik izolasyona sahip olmadığından, giriş güç kaynağı ile çıkıştaki motor devresi elektriksel olarak birbirinden ayrılmamıştır; bu durum sistem tasarımında dikkate alınmalıdır.
• 90V gibi yüksek gerilimlerle çalışırken elektrik çarpması riskine karşı bağlantı uçlarına dokunulmamalı ve modül nemden korunmalıdır.
