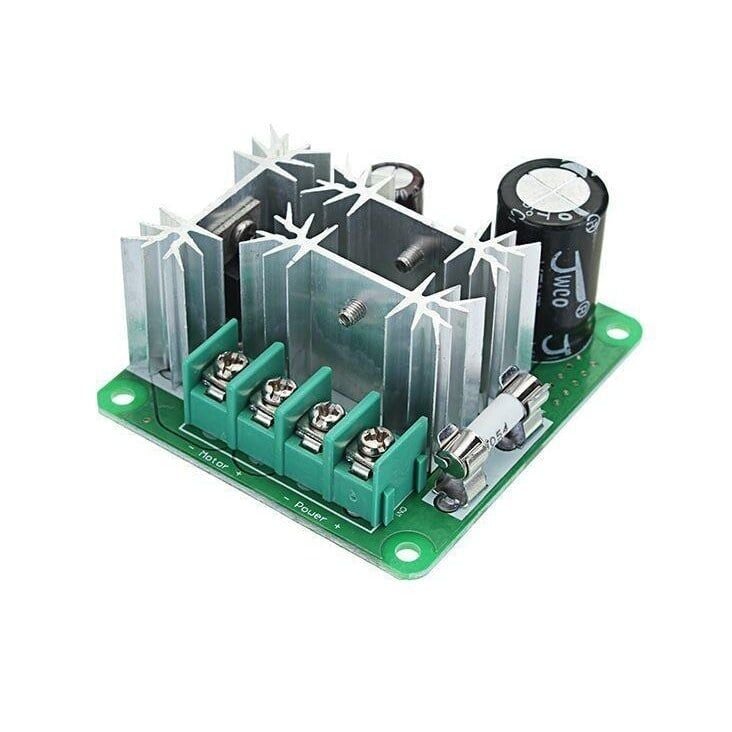

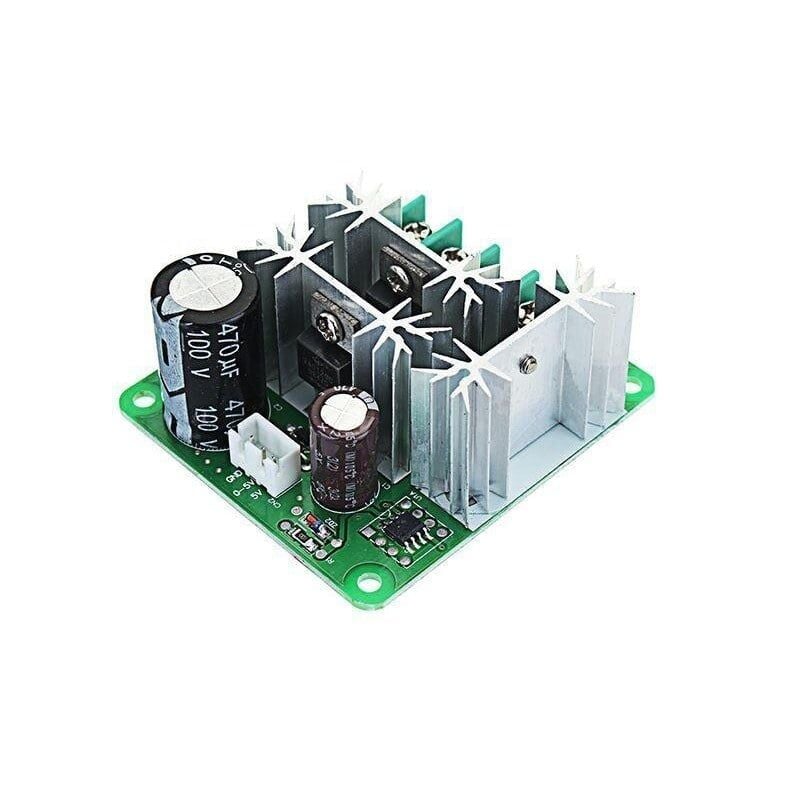

15A 6-90V PWM DC Motor Sürücü Motor Hız Kontrol Modülü

15A 6-90V PWM DC Motor Sürücü, fırçalı doğru akım (DC) motorlarının hızını darbe genişlik modülasyonu (PWM) yöntemiyle kontrol eden bir güç elektroniği modülüdür. Modül, üzerindeki güç MOSFET anahtarlama elemanını yüksek frekansta açıp kapatarak motora giden ortalama gerilimi değiştirir; bu sayede doğrusal (rezistif) kontrol yöntemlerine göre çok daha az ısı üreten, verimli bir hız ayarı sağlanır. 6-90V arasında geniş bir giriş gerilimi aralığında çalışabilir ve 15A'e kadar akım çeken motorları sürebilir. Üzerindeki potansiyometre ile motor hızı sıfırdan maksimuma kademesiz ayarlanır; redüktörlü DC motorlardan fırçalı motorlara kadar hız kontrolü uygulamalarında kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• Geniş 6-90V giriş gerilimi aralığı sayesinde küçük hobi motorlarından daha yüksek gerilimle beslenen endüstriyel tip DC motorlara kadar farklı gerilim seviyelerinde uyumlu çalışır.
• 15A'e kadar akım kapasitesi ile orta ve yüksek güçlü fırçalı DC motorları, ek bir harici güç transistörüne ihtiyaç duymadan doğrudan sürebilir.
• PWM anahtarlamalı kontrol prensibi, motora giden gücü aç/kapa şeklinde yüksek hızda anahtarlayarak doğrusal (rezistif) hız kontrol yöntemlerine göre çok daha az ısı üretir ve enerji verimliliğini artırır.
• Üzerindeki potansiyometre ile motor hızı, ek bir mikrodenetleyici, yazılım veya harici kontrol kartına ihtiyaç duymadan elle kademesiz olarak ayarlanabilir.
• PWM kontrolü, gerilim düşürerek hız ayarlayan yöntemlerin aksine, motorun düşük hızlarda bile torkunu büyük ölçüde korumasını sağlayarak daha kararlı ve öngörülebilir bir çalışma sunar.
• Kompakt yapısı sayesinde mevcut projelere, kontrol panolarına veya makine gövdesi içine kolayca entegre edilebilir.
• Basit iki uçlu güç girişi ve iki uçlu motor çıkışı ile karmaşık kablolama gerektirmeyen, doğrudan kullanıma hazır bir bağlantı yapısı sunar.

Kullanım Alanları

• Tezgah tipi matkap veya freze gibi el aletlerinde, işlenen malzemenin sertliğine ve kesme hızına göre motor devrinin kademeli olarak ayarlanması.
• Konveyör bant sistemlerinde, hattaki üretim temposuna veya taşınan parçanın ağırlığına göre bant hızının değiştirilmesi.
• Elektrikli bisiklet, scooter veya küçük elektrikli araç prototiplerinde tekerlek motorunun hız denemelerinin ve performans testlerinin yapılması.
• Sera veya tarımsal sulama düzeneklerinde, toprak nemine veya sulama planına göre DC pompa motorunun debisini ayarlamak için hız kontrolü yapılması.
• Robotik projelerde redüktörlü DC motorların hareket hızının, mekanizmanın yüküne göre test ve ayar aşamasında kontrol edilmesi.
• Endüstriyel fan veya vantilatör motorlarının hava debisinin, ortam sıcaklığına veya havalandırma ihtiyacına göre kısılıp artırılması.
• DC jeneratör veya motor test düzeneklerinde, yük motorunun devrinin farklı çalışma noktalarını ölçmek amacıyla kontrollü şekilde değiştirilmesi.
• Atölye tipi ahşap/metal işleme tezgahlarında besleme motorunun hızının, kesilen malzemenin türüne göre yeniden ayarlanması.

Bağlantı ve Kullanım

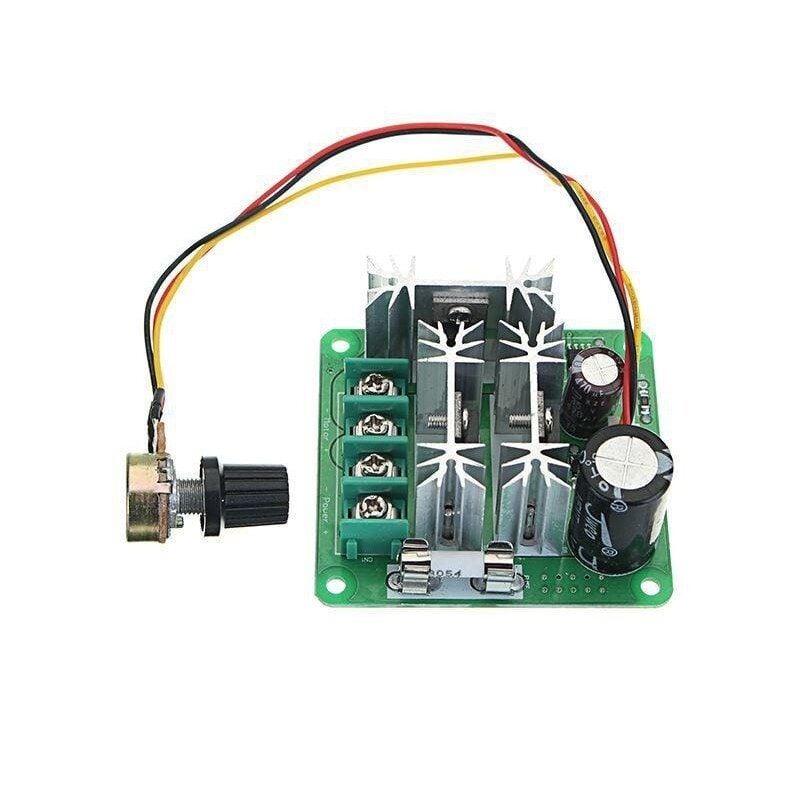

Modülün güç giriş terminaline (üzerinde + ve - olarak işaretli vidalı klemensler) 6-90V aralığındaki DC güç kaynağı bağlanır; motor ise modül üzerindeki ayrı bir çift terminale bağlanır. Güç kaynağının artı ve eksi uçlarının doğru terminallere bağlandığından emin olunmalı, ters bağlantı yapılmamalıdır. Üzerindeki potansiyometre saat yönünde çevrildikçe PWM duty-cycle oranı artar ve motor hızı yükselir; saatin tersi yönde çevrildiğinde hız azalır ve minimuma yaklaşıldığında motor durur. İlk çalıştırmada potansiyometrenin minimum (motor durdurulmuş) konumda olduğundan emin olunup, güç verildikten sonra hız kademeli olarak yükseltilmelidir. Bağlantı kabloları seçilirken, çekilecek akım seviyesine uygun kesitte kablo kullanılmasına dikkat edilmelidir; özellikle 15A'e yaklaşan yüklerde ince kesitli kablolar gerilim düşümüne ve gereksiz ısınmaya yol açabilir. Motor ve güç kaynağı bağlantıları, klemens vidaları iyice sıkılarak yapılmalıdır; gevşek bir bağlantı, çalışma sırasında kontak noktasında kıvılcım ve ısınmaya neden olabilir. Motor çalışırken hız ayarı yapılacaksa potansiyometre yavaşça çevrilmeli, ani hız değişimlerinden mümkün olduğunca kaçınılmalıdır.

Paket İçeriği

• 1 x 15A 6-90V PWM DC Motor Sürücü Modülü
• Güç ve motor bağlantısı için modül üzerinde monteli vidalı terminal klemensleri

Dikkat Edilmesi Gerekenler

• Modülden çekilen akım, motorun kalkış (ilk hareket) anındaki yüksek akım çekişi de dahil olmak üzere 15A sınırının altında tutulmalıdır; sınıra yakın sürekli kullanımda ek soğutma değerlendirilmelidir.
• Bu modül yalnızca fırçalı DC motorların tek yönlü hız kontrolü içindir; motoru ters yönde çalıştırmak için ayrı bir H-köprü (motor sürücü) devresi gereklidir.
• Fırçasız (BLDC) motorlar bu modülle sürülemez; modül yalnızca fırçalı DC motorlar için tasarlanmıştır.
• Güç kaynağının polaritesi (+ / -) terminallere bağlanmadan önce mutlaka kontrol edilmelidir; ters bağlantı modülde kalıcı hasara yol açabilir.
• Motorun kalkış akımı nominal çalışma akımından belirgin şekilde yüksek olabileceğinden, seçilen motorun kalkış akımının modülün akım sınırını aşmadığından emin olunmalıdır.
• Yüksek akım ve gerilimde çalışırken modülün anahtarlama elemanı ve terminal bağlantıları ısınabilir; modül, hava akımı olan ve yanıcı malzemelerden uzak bir yere monte edilmelidir.
• 15A'e yaklaşan akımlarda ince kesitli kablolar kullanılması gerilim düşümüne ve aşırı ısınmaya neden olabileceğinden, akım seviyesine uygun kablo kesiti tercih edilmelidir.
• Modül kapalı/korumasız bir PCB kart şeklinde olduğundan nem, toz ve iletken metal parçacıklardan uzak, kuru ve temiz bir ortamda kullanılmalı, açıkta duran terminallere elle veya iletken cisimlerle temas edilmemelidir.
