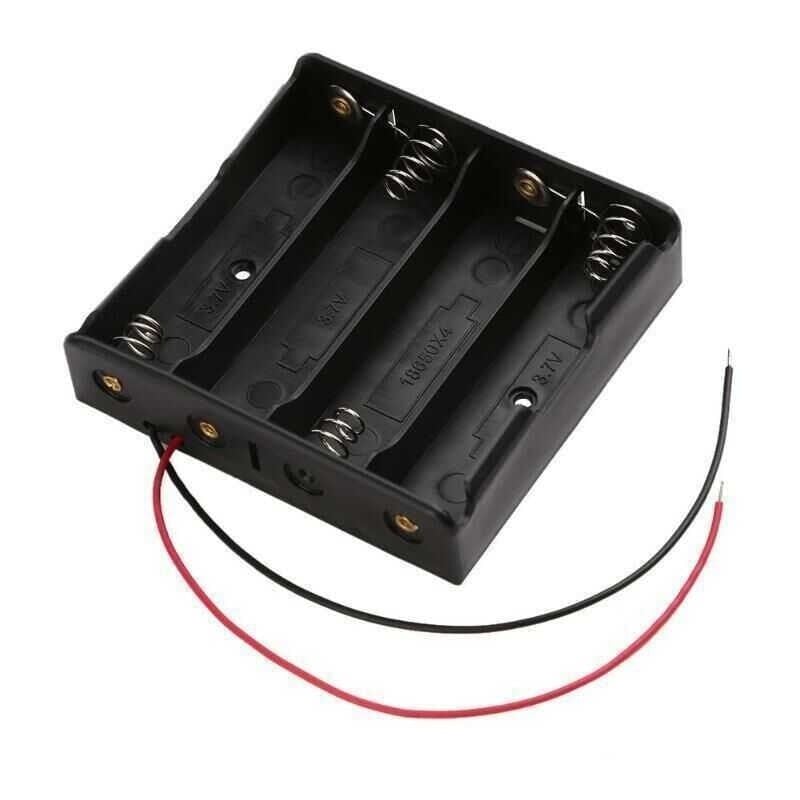

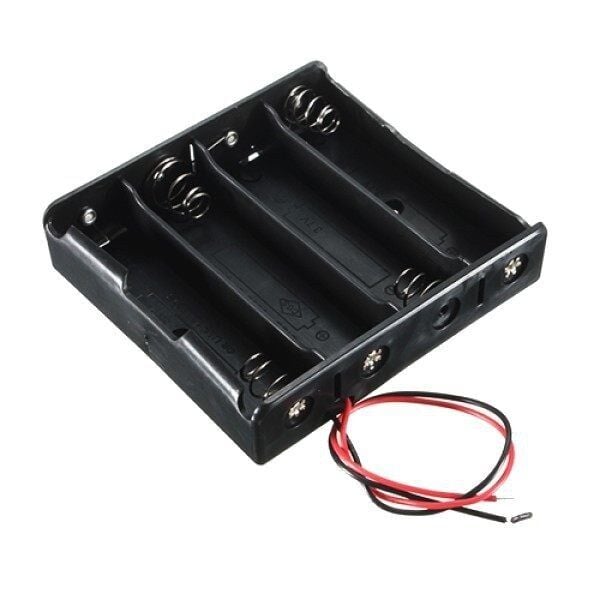

18650 4 Pil Yuvası
18650 4 Pil Yuvası, dört adet standart 18650 tipi lityum-iyon pili tek bir plastik gövdede toplayan pasif bir pil tutucusudur. Kendi içinde şarj veya koruma devresi barındırmaz; görevi pilleri sabit tutmak ve yaylı metal kontaklarla aralarında güvenilir elektriksel bağlantı kurmaktır. Dört hücre genellikle seri bağlanır ve kırmızı/siyah renkli iki uçlu kablo ile tek bir çıkış sunar; böylece tek pilin dört katına yakın gerilimde bir kaynak elde edilir. Lehimsiz hızlı montaj sayesinde Arduino/ESP32 tabanlı taşınabilir güç kaynaklarında, DIY güç bankası denemelerinde, LED aydınlatma ve küçük robotik projelerde sık kullanılır. Pil dahil değildir; ürün yalnızca mekanik yuva ve çıkış kablosunu kapsar.
Teknik Özellikler
| Uyumlu Pil Tipi | 18650 tipi lityum-iyon pil (nominal 3,7V/hücre) |
| Pil Yuvası Sayısı | 4 adet |
| Pil Boyut Uyumu | Yaklaşık çap 18 mm x boy 65 mm (standart 18650 ölçüsü) |
| Bağlantı Tipi | Modele göre seri veya paralel bağlı, tek çift kablo çıkışlı tip. Seri (4S) bağlı modellerde nominal çıkış ~14,8V, tam şarjda ~16,8V olur. Devreye bağlamadan önce çıkış uçları multimetre ile ölçülüp gerçek gerilim doğrulanmalıdır. |
| Çıkış Bağlantısı | Renk kodlu kablo ucu: kırmızı (+), siyah (-) |
| Kontak Tipi | Yaylı metal kontak (spring contact) ve düz metal kontak |
| Gövde Malzemesi | Plastik gövde, iletken metal kontaklar |
| Koruma Devresi | Yok (dahili BMS / aşırı şarj-deşarj koruması içermez) |
| Pil Dahil mi | Hayır, yalnızca pil yuvası; 18650 piller ayrı temin edilir |
| Montaj Şekli | Lehimsiz, hazır kablo ucuyla doğrudan devreye bağlanabilir |
| Ürün Tipi | Pasif pil tutucu (yuva); aktif elektronik devre içermez |
| Kablo Yapısı | Esnek, çok telli (stranded) izoleli bakır kablo |
| Pil Yerleştirme | Piller yuvaya yandan kaydırılıp yaylı kontağa karşı bastırılarak takılır |
Öne Çıkan Özellikler
- Dört adet 18650 pili tek bir gövdede birleştirerek, ayrı ayrı pil tutucusu ve ek kablolama gerektirmeden çok hücreli, taşınabilir bir güç kaynağı oluşturur.
- Yaylı metal kontaklar pilleri yuvasında sabit tutar, titreşim ve sarsıntı altında dahi temas kaybını ve kesintili çalışmayı azaltır.
- Kırmızı (+) ve siyah (-) renk kodlu kablo çıkışı sayesinde devreye hangi ucun nereye bağlanacağı konusunda karışıklık yaşanmadan hatasız ve hızlı bağlantı sağlar.
- Lehim gerektirmeyen hazır kablo ucu ile prototipleme sürecini kısaltır, deneme-yanılma aşamasında pilin sık sök-tak edilmesine izin verir.
- Hafif ve kompakt plastik gövdesi sayesinde taşınabilir cihazlara, robot şasilerine ve dar muhafazalara kolayca entegre edilir.
- Standart 18650 ölçülerindeki (yaklaşık 18 x 65 mm) hemen her markanın piliyle uyumludur, özel bir pil modeline bağımlı değildir.
- Dört hücrenin seri bağlanmasıyla tek pile göre daha yüksek gerilimli bir çıkış elde edilmesini sağlar, böylece daha az sayıda ayrı pil kutusuyla uğraşılır.
Kullanım Alanları
- Arduino, ESP32, ESP8266 gibi geliştirme kartlarını sahada, kablosuz veya prizden bağımsız şekilde besleyen taşınabilir güç kaynağı projeleri
- DIY güç bankası, taşınabilir şarj cihazı ve step-up/step-down modüllerle beslenen prototip devreler
- LED şerit, el feneri, kamp feneri ve acil durum aydınlatması gibi taşınabilir aydınlatma sistemleri
- Küçük mobil robotlar, RC araçlar, robotik kollar ve line-follower gibi eğitim robotlarında ana güç kaynağı
- Güneş paneli ve şarj kontrol devresiyle birlikte kullanılan off-grid enerji depolama ve test denemeleri
- Saha ölçümleri, veri toplama düzenekleri ve taşınabilir test/ölçüm cihazları için yedek güç kaynağı
- Elektronik eğitim setlerinde ve atölye çalışmalarında çok hücreli pil bağlantısını ve seri devre mantığını öğretmeye yönelik uygulamalar
Bağlantı ve Kullanım
18650 pilleri yuvaya yerleştirirken her hücrenin + ve - uçlarının, yuva içindeki yaylı kontak ile düz kontağın yönüne uygun olacak şekilde takılması gerekir. Yuvadan çıkan kırmızı kablo devrenin artı (+) hattına, siyah kablo ise eksi (-) hattına lehim, konnektör veya klemens ile bağlanır. Dört hücre seri bağlı olduğundan çıkış gerilimi tek pilin yaklaşık dört katına ulaşır; bu nedenle bağlanacak devrenin, regülatörün veya şarj modülünün bu gerilim aralığını kaldırabildiğinden önceden emin olunmalıdır. Pilleri takmadan ve kabloyu devreye bağlamadan önce kutupların doğru yönde olduğu çok gözle kontrol edilmeli, kısa devreye yol açabilecek temas noktaları izole edilmelidir.
Paket İçeriği
- 1 adet 18650 4'lü pil yuvası
- Yuvaya sabit bağlı kırmızı (+) / siyah (-) çıkış kabloları
- 18650 pil dahil değildir, ayrıca temin edilmelidir
Dikkat Edilmesi Gerekenler
- Ürün pil içermez; uyumlu 18650 lityum-iyon piller ayrıca temin edilmeli ve kullanmadan önce görsel olarak hasar/şişme kontrolünden geçirilmelidir.
- Pilleri yuvaya yerleştirirken kutup yönüne (+/-) mutlaka dikkat edilmeli, ters takma kısa devreye, aşırı ısınmaya veya kalıcı hasara yol açabilir.
- Yuvada dahili bir koruma devresi (BMS) bulunmaz; şarj ve deşarj sırasında pil üreticisinin belirttiği gerilim ve akım sınırlarına, mümkünse ayrı bir dengeleyici şarj modülü kullanılarak uyulmalıdır.
- Farklı marka, farklı şarj seviyesinde, farklı kapasitede veya farklı yaşta/kullanım geçmişindeki pillerin aynı yuvada bir arada kullanılması önerilmez; hücreler arasındaki dengesizlik ömrü kısaltabilir.
- Kablo bağlantıları yapılırken kırmızı ve siyah uçların birbirine veya iletken yüzeylere temas etmemesine dikkat edilmeli, bağlantı sonrası izolasyon (örneğin ısı büzüşmeli hortum) ile güvence altına alınmalıdır.
- Yuva ve piller nemli, tozlu, tuzlu hava içeren veya yüksek sıcaklıktaki (doğrudan güneş ışığı, egzoz yakını gibi) ortamlardan uzak tutulmalıdır.
- Uzun süre kullanılmayacaksa pillerin yuvadan çıkarılıp ayrı, serin ve kuru bir ortamda saklanması önerilir.
