18650 Tekli Pil Yuvası

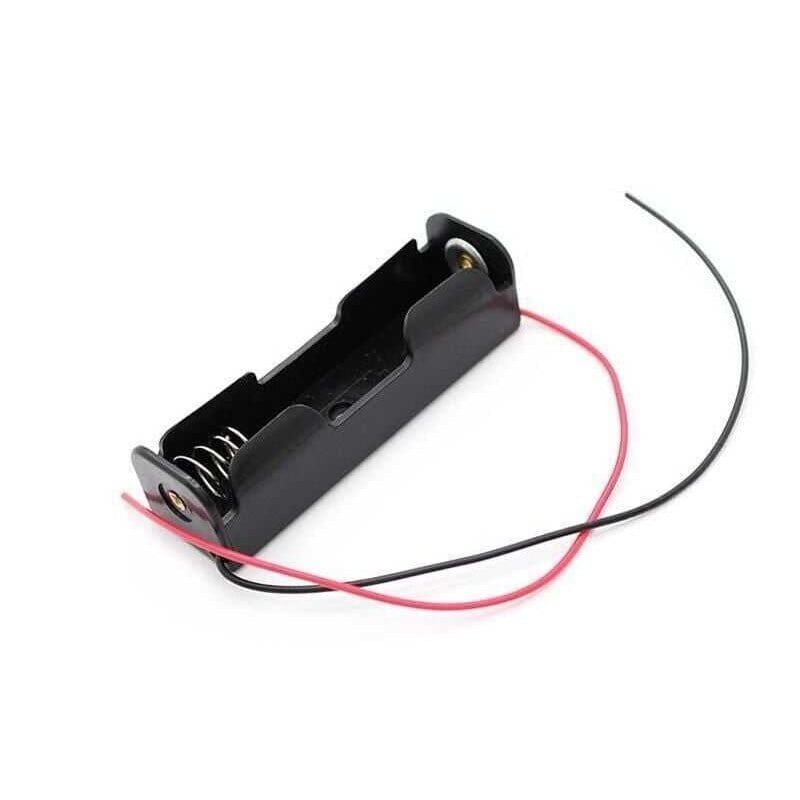

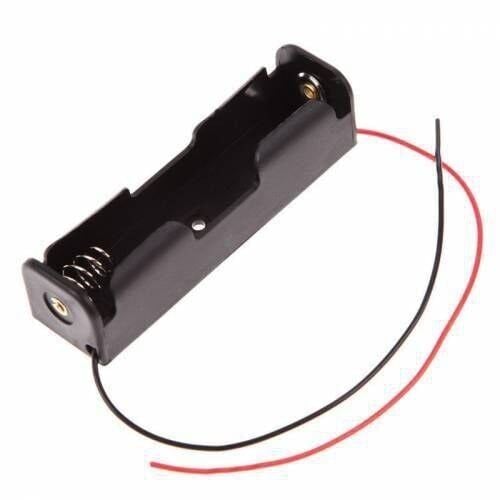

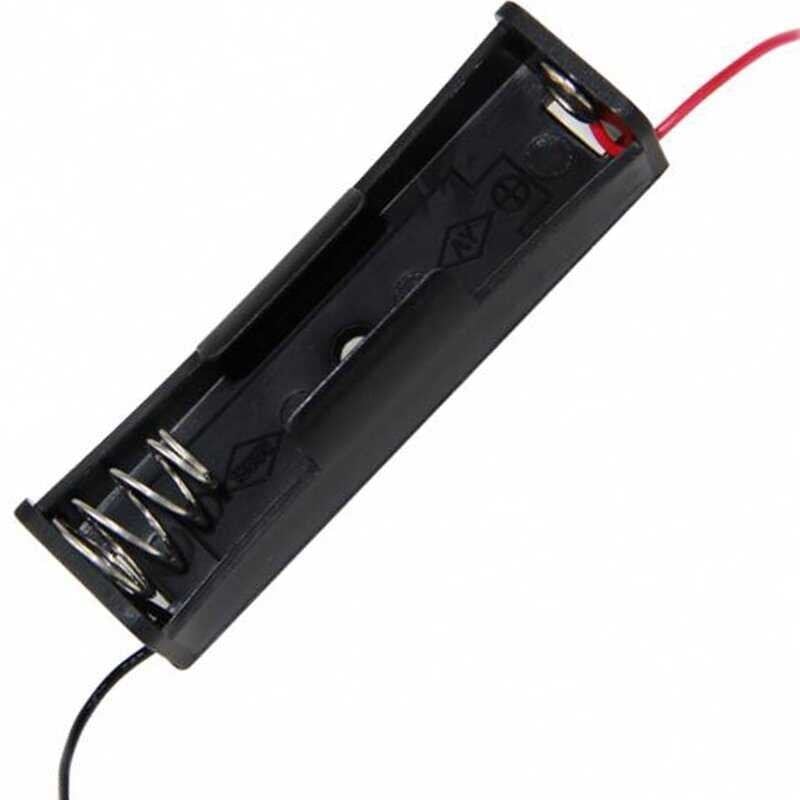

18650 Tekli Pil Yuvası, tek bir 18650 tipi silindirik Lityum-iyon pili elektronik devrelere lehim gerektirmeden bağlamayı sağlayan basit bir pil tutucusudur. Gövdesi plastik malzemeden üretilmiş olup pilin iki ucuna temas eden yaylı metal kontaklar üzerinden akım aktarımını sağlar. Kontaklardan çıkan iki kablo doğrudan devre kartına veya güç hattına bağlanarak pilin devreye entegre edilmesini kolaylaştırır; bu sayede pil lehimlenmeden kolayca sökülüp takılabilir. Arduino tabanlı projeler, taşınabilir devreler, LED sürücüler ve 3.7V DC gerilim ihtiyacı duyan küçük ölçekli uygulamalarda pil değişimini pratik hale getirmek için kullanılır.
Teknik Özellikler
| Ürün Tipi | Tek gözlü 18650 pil yuvası (pil tutucu) |
| Uyumlu Pil | 18650 tipi silindirik Lityum-iyon hücre (tek adet) |
| Göz Sayısı | 1 (tek hücrelik yuva) |
| Nominal Gerilim | 3.7V (kullanılan 18650 hücrenin nominal geriliminden gelir, yuva kendi başına gerilim üretmez) |
| Bağlantı Şekli | Kablo çıkışlı, lehimsiz montaj; kablo uçları doğrudan devreye bağlanır |
| Kablo Sayısı | 2 adet (pozitif ve negatif çıkış ucu) |
| Gövde Malzemesi | Plastik (ABS) - hafif ve elektriksel olarak yalıtkan bir malzemedir |
| Kontak Malzemesi | Nikel kaplı yaylı metal kontak - korozyona karşı dirençlidir ve iyi elektriksel iletkenlik sağlar |
| Kablo Yapısı | Esnek, çok telli (multi-strand) kablo |
| Hücre Uç Tipi Uyumu | Düz uçlu (flat-top) ve buton uçlu (button-top) 18650 hücrelerin çoğuyla uyumludur |
| Hücre Çap Uyumu | Yaklaşık 18-18,6 mm çaplı standart 18650 hücreler |
| Hücre Boy Uyumu | Yaklaşık 65-70 mm uzunluğunda standart 18650 hücreler |
| Koruma Devresi | Yuvanın kendisinde elektronik koruma devresi bulunmaz, yalnızca mekanik pil tutucusudur |
| Çalışma Sıcaklığı | -20°C ile +60°C arası |
| Montaj Türü | Bağımsız (ayrık) parça; devre kartına sabit lehimli montajdan farklı olarak serbest konumlandırılabilir |
| Kutup İşaretleri | Gövde üzerinde pozitif (+) ve negatif (-) yönü genellikle işaretlenmiştir |
| Elektriksel Yalıtım | Gövde dışında iletken yüzey bulunmaz; kısa devre riski yalnızca açıktaki kablo uçlarında oluşur |
Öne Çıkan Özellikler
- Lehim gerektirmeden pil bağlantısı sağlar, kablo uçları doğrudan devreye veya konnektöre bağlanabilir
- Yaylı kontak mekanizması pilin sabit ve güvenli şekilde temas etmesini sağlar, titreşimde bağlantı kopmasını azaltır
- Tek gözlü kompakt yapısı sayesinde dar alanlara ve küçük muhafazalara kolayca yerleştirilebilir
- Pilin takılıp çıkarılması herhangi bir alet veya lehim havyası gerektirmez
- Standart boyutlu 18650 hücrelerle uyumludur, pil markasından bağımsız çalışır
- Hafif plastik gövdesi taşınabilir ve gezgin projelerde ek ağırlık oluşturmaz
- Basit yapısı sayesinde farklı projelere kolayca entegre edilebilir, ek devre kartı gerektirmez; kablo uçları serbest olduğu için istenilen uzunlukta kısaltılabilir ve farklı konnektör tiplerine uyarlanabilir
Kullanım Alanları
- Arduino ve mikrodenetleyici tabanlı taşınabilir projelerde ana güç kaynağı bağlantısı
- El feneri, LED şerit sürücüsü ve taşınabilir lamba tasarımlarında pil bölmesi olarak kullanım
- DIY güç bankası, şarj devresi ve güç yönetim modülü prototiplerinde pil tutucusu
- Küçük ölçekli robot, RC araç ve elektromekanik düzeneklerde enerji besleme birimi olarak kullanım
- Eğitim kurumlarında ve öğrenci projelerinde pil bağlantısını lehimsiz ve basit hale getirmek için, farklı devrelerde pilin tekrar tekrar kullanılmasını kolaylaştıran bir çözüm olarak kullanım
- Yedek güç üniteleri, acil durum aydınlatma sistemleri ve taşınabilir ölçüm cihazlarında pil montajı
- Sensör düğümleri ve IoT geliştirme kartlarının saha testlerinde geçici pil beslemesi
Bağlantı ve Kullanım
Pil yuvasından çıkan iki kablodan kırmızı renkli olan pilin pozitif (+) ucuna, siyah renkli olan ise negatif (-) ucuna karşılık gelir; devre bağlantısı yapılırken bu kutupların doğru eşleştirilmesi gerekir. 18650 pil yuvaya yerleştirilirken gövde üzerinde belirtilen kutup yönüne dikkat edilmeli ve yaylı kontağın pilin uçlarına tam oturduğu görsel olarak kontrol edilmelidir; pil yuvaya oturduktan sonra hafifçe oynatılarak temasın sağlam olup olmadığı da ayrıca kontrol edilebilir. Kablo uçları devre kartına doğrudan lehimlenebilir, bir terminal bloğuna sıkıştırılabilir, bir konnektör kullanılarak bağlanabilir veya bir güç anahtarı ile devreye eklenebilir. Bağlantı yapıldıktan sonra devreye enerji vermeden önce çıkış geriliminin ve polaritenin bir multimetre ile kontrol edilmesi, olası ters bağlantı ya da kısa devre durumlarının önceden fark edilmesini sağlar; pilin yuvaya yerleştirilip çıkarılması sırasında kontakların üzerine doğrudan basılmaması, yalnızca pilin kendisine temas edilmesi kontakların ömrünü uzatır.
Paket İçeriği
- 1 adet 18650 tekli pil yuvası
- Yuvaya fabrikadan bağlı pozitif ve negatif çıkış kabloları
- 18650 pil dahil değildir, kullanılacak pil ayrıca temin edilmelidir
- Ek konnektör, vida, montaj aparatı veya kullanım kılavuzu ürünle birlikte verilmez
- Ürün, kullanıma hazır şekilde paketlenerek gönderilir
Dikkat Edilmesi Gerekenler
- Ürün pil içermez, 18650 Lityum-iyon pil ayrıca temin edilmelidir
- Kutup yönü ters bağlanırsa devre veya pil zarar görebilir, bağlantı öncesi polarite mutlaka kontrol edilmelidir
- Yaylı kontaklara aşırı kuvvet uygulanması kontağın deforme olmasına ve zamanla temas kaybına yol açabilir
- Kısa devre riskine karşı açıktaki kablo uçları izole edilmeden bırakılmamalı, bağlantı sonrası uçlar bantla veya termal büzüşen hortumla yalıtılmalıdır; ayrıca nemli, tozlu veya yüksek sıcaklık ortamlarında kullanım kontakların ve gövdenin ömrünü kısaltabilir
- Sadece 18650 boyutuna uygun hücrelerle kullanılmalıdır; farklı çap veya boydaki piller yuvaya tam oturmayabilir ya da temas sorunu yaşatabilir
- Yuvanın kendisinde aşırı şarj, aşırı deşarj veya kısa devre koruması bulunmadığından, korumasız pil kullanılıyorsa devrede ayrıca uygun bir koruma veya şarj kontrol devresi bulundurulması önerilir
