1S 15A BMS 3.7V 18650 Lityum Batarya Koruma Devre

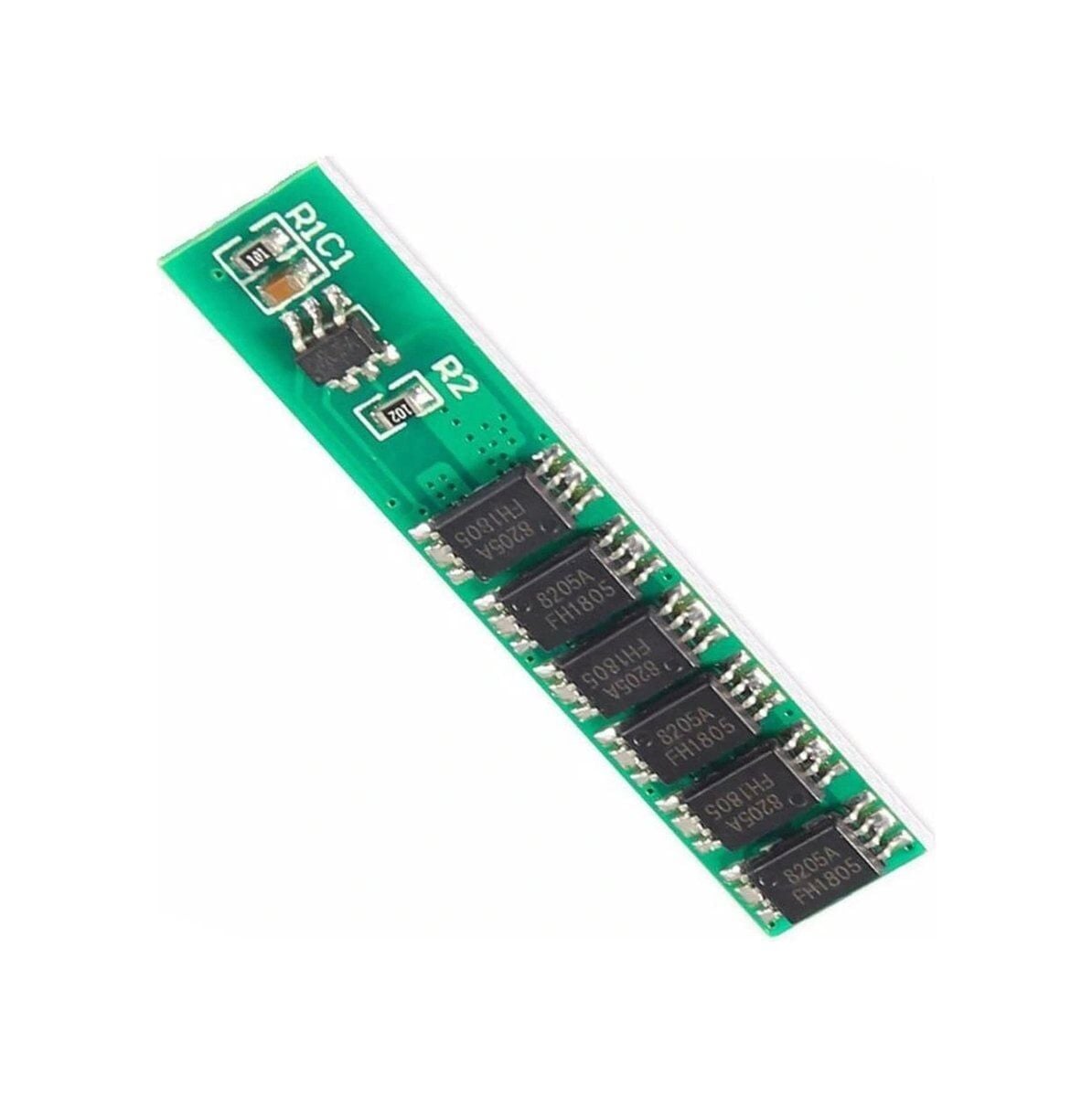

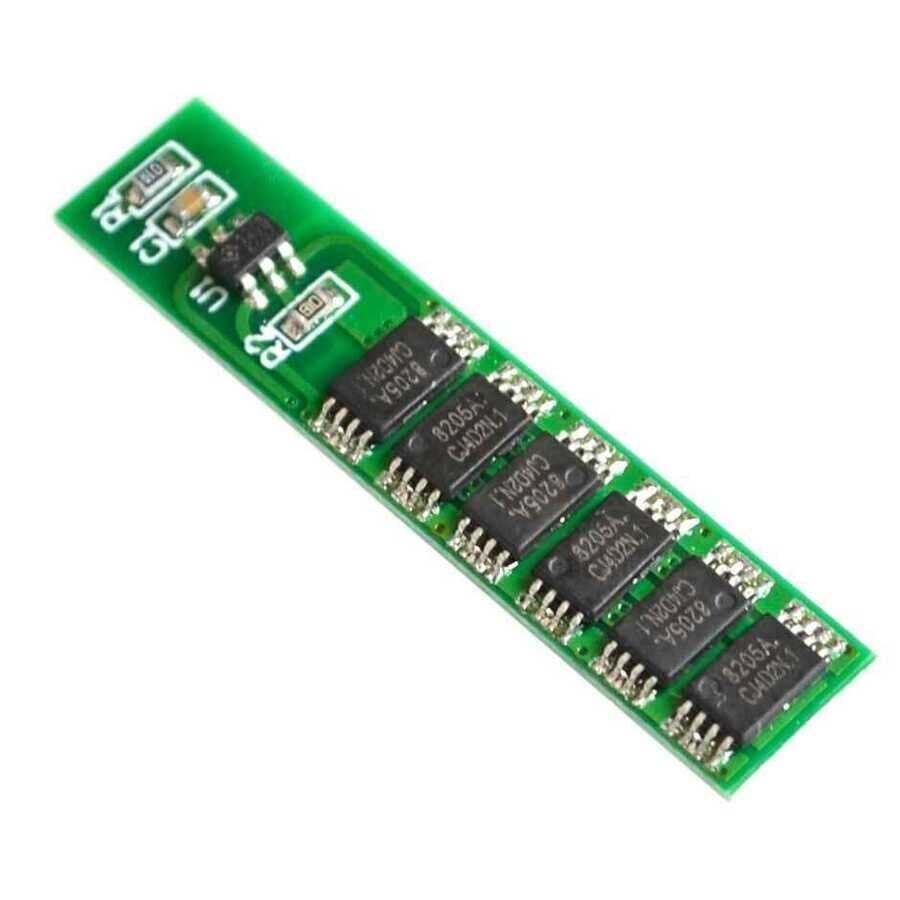

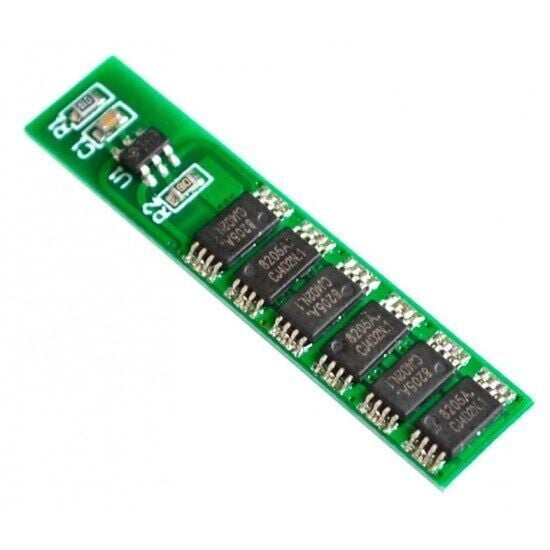

1S 15A BMS, tek hücreli (1S) 3,7V lityum iyon veya lityum polimer pillerin şarj ve deşarj sürecini güvenli sınırlar içinde tutan bir batarya koruma devresidir. Kart üzerindeki koruma devresi, pil hücresinin gerilimini ve üzerinden geçen akımı sürekli izler; gerilim ya da akım güvenli aralığın dışına çıktığında çıkış otomatik olarak kesilir. B+ ve B- uçları doğrudan pil hücresine, P+ ve P- uçları ise yük veya şarj cihazına bağlanır. 15A'e kadar sürekli akım kapasitesi sayesinde, tek hücreli 18650 pil kullanan ve yüksek akım çeken uygulamalarda tercih edilir. Aşırı şarj, aşırı deşarj ve kısa devre korumalarının bir arada bulunması pilin ömrünü uzatır ve kullanım güvenliğini artırır.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek hücreli (1S) 3,7V lityum iyon veya lityum polimer pillerde kullanılmak üzere tasarlanmıştır ve pil paketinin içine kolayca entegre edilebilir.
• 15A'e kadar sürekli deşarj akımını güvenle destekleyerek yüksek akım çeken motor, aydınlatma ve güç elektroniği uygulamalarında çalışabilir.
• Aşırı şarj, aşırı deşarj ve kısa devre durumlarına karşı otomatik koruma sağlayarak pilin ve bağlı devrenin güvenliğini artırır.
• Koruma nedeni ortadan kalktığında devre herhangi bir müdahale gerekmeden kendiliğinden normal çalışmaya döner, kullanıcının ayrıca resetlemesi gerekmez.
• Küçük boyutu sayesinde dar gövdeli pil paketlerinin ve şarjlı cihazların içine kolayca yerleştirilebilir.
• B+ / B- ve P+ / P- bağlantı noktaları üzerinden pil ile yük arasına doğrudan bağlanır, ek bir kontrol devresi gerektirmez.
• MOSFET tabanlı anahtarlama yapısı düşük iç direnç sağlayarak yüksek akımda ısınmayı ve enerji kaybını azaltır.
• Nikel şerit veya kablo ile lehimlenebilen bağlantı pedleri sayesinde farklı pil paketi tasarımlarına uyarlanabilir.
• Basit iki hatlı yapısı (B hattı ve P hattı) sayesinde ek bir mikrodenetleyici veya yazılım gerektirmeden bağımsız çalışır.

Kullanım Alanları

• Elektrikli el aletlerinde tek hücreli 18650 pil paketinin aşırı şarj ve aşırı deşarja karşı korunması, böylece pilin sağlıklı şekilde uzun süre kullanılması.
• Powerbank projelerinde şarj ve deşarj döngüsü boyunca pil hücresinin güvenli gerilim sınırları içinde tutulması ve şişme riskinin azaltılması.
• RC araç ve mini drone gibi yüksek akım çeken uygulamalarda pil çıkışının güvence altına alınması, kısa devre anında hızlı kesme sağlanması.
• DIY elektrikli bisiklet veya scooter aydınlatma sisteminde pil koruma katmanı olarak kullanılması, pilin aşırı deşarj ile hasar görmesinin önlenmesi.
• Güneş paneliyle beslenen küçük ölçekli solar şarj istasyonlarında tek hücreli bataryanın panelden gelen gerilime karşı aşırı şarjdan korunması.
• Taşınabilir ölçüm cihazlarının (multimetre, test cihazı) batarya besleme hattına ek koruma katmanı olarak eklenmesi.
• Hobi amaçlı yapılan kendi yapımı el fenerleri ve LED sürücü devrelerinde tek hücreli pilin güvenli şekilde deşarj edilmesi.
• Öğrenci ve maker projelerinde Arduino tabanlı taşınabilir devrelerin tek hücreli pille beslenirken korumalı çalışmasının sağlanması.
• Yedek güç kaynağı olarak kullanılan tek hücreli pil modüllerinde uzun süreli bekleme sırasında derin deşarjın önlenmesi.

Bağlantı ve Kullanım

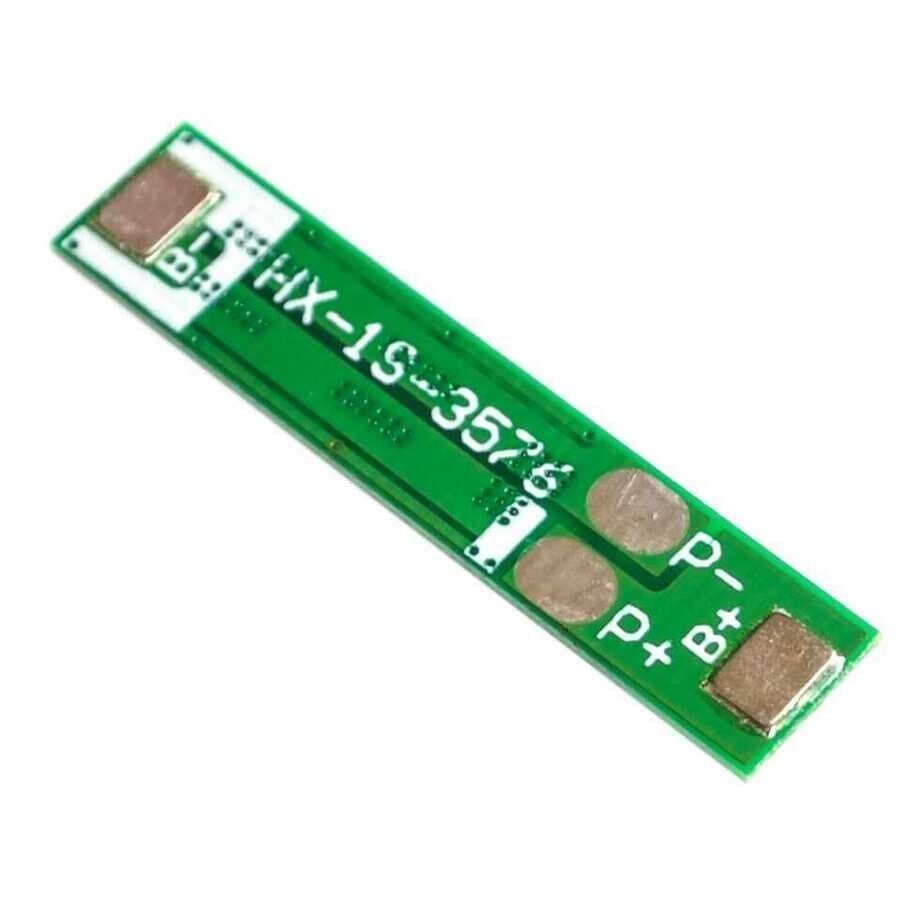

Devrenin B+ ve B- uçları doğrudan pil hücresinin artı ve eksi kutuplarına lehimlenir; bu iki uç pilin gerilimini ve üzerinden geçen akımı sürekli olarak izler. P+ ve P- uçları ise devrenin yük veya şarj cihazı tarafına bağlanır ve pilin şarj ile deşarj akımının tamamı bu uçlar üzerinden geçer. Bağlantı yapılırken B ve P uçlarının birbirine karıştırılmaması, polaritenin her iki tarafta da doğru sağlanması gerekir; ters bağlantı hem devreye hem de pile kalıcı zarar verebilir. Kart, pil hücresi ile dış konnektör arasına gelecek şekilde pil paketinin gövdesi içine monte edilir ve lehim işlemi sırasında bağlantı pedlerinin birbirine veya çevredeki metal yüzeylere temas etmemesine dikkat edilmelidir. İlk bağlantıdan sonra pilin gerilimi P+ ve P- uçlarından ölçülerek devrenin doğru çalıştığından emin olunması önerilir. Yüksek akım çekilen uygulamalarda P hattına bağlanacak kabloların yeterince kalın ve mümkün olduğunca kısa tutulması önerilir; ince veya uzun kablolar gereksiz gerilim düşümüne ve ısınmaya yol açabilir. Devre çalışırken kısa süreliğine ısınması normal karşılanabilir, ancak sürekli aşırı ısınma gözlemlenirse çekilen akımın kart kapasitesinin üzerinde olup olmadığı kontrol edilmelidir.

Paket İçeriği

• 1 adet 1S 15A BMS lityum batarya koruma devre kartı

Dikkat Edilmesi Gerekenler

• B+ / B- ve P+ / P- uçlarının ters bağlanmaması gerekir; yanlış polarite hem devreye hem de pile kalıcı zarar verebilir.
• Sürekli çekilen akımın 15A'i aşmaması gerekir, aksi halde devre aşırı ısınabilir veya koruma devreye girip çıkışı kesebilir.
• Lehim işlemi sırasında bileşenlere uzun süre yüksek ısı uygulanmamalıdır, aksi halde devre üzerindeki küçük bileşenler zarar görebilir.
• Kart nemli veya ıslak ortamlarda kullanılmamalıdır, nem bağlantı pedleri arasında kısa devre riski oluşturur.
• Devre yalnızca 1S (tek hücre) pil paketleri için tasarlanmıştır, iki veya daha fazla hücreli seri pil paketlerinde kullanılmamalıdır.
• Montaj sırasında lehim noktalarının komşu bağlantılara veya metal gövdeye temas etmediğinden emin olunmalıdır.
• Devre tek başına bir şarj regülatörü değildir; pilin şarj edilmesi için uygun bir şarj devresiyle birlikte kullanılmalıdır.
• Yüksek akımlı kullanımda kartın havalandırması iyi olan bir bölmeye yerleştirilmesi, ısının birikmesini önlemeye yardımcı olur.
• Farklı pil hücrelerini paralel bağlarken hücreler arasındaki gerilim farkının ihmal edilmemesi, dengesiz şarj/deşarj davranışına yol açabileceği unutulmamalıdır.
