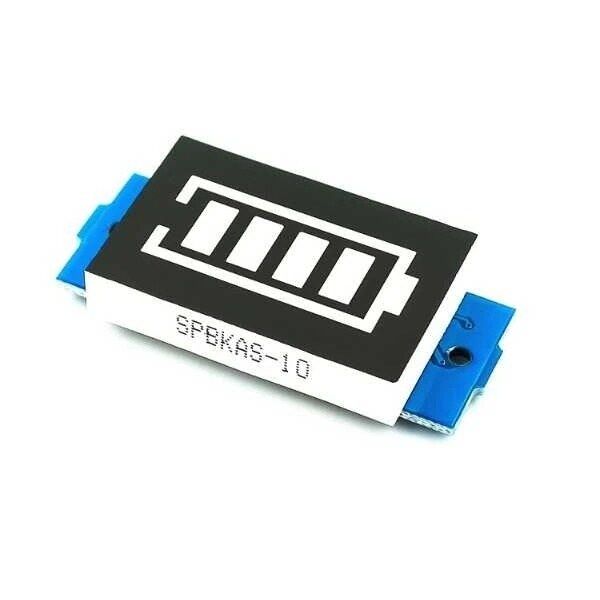

1S 18650 LiPo Lityum Batarya Kapasite Göstergesi Modülü

1S 18650 LiPo Lityum Batarya Kapasite Göstergesi Modülü, tek hücreli (3,7V nominal) Li-ion veya LiPo pillerin kalan şarj seviyesini kart üzerindeki dört LED ile görsel olarak gösteren küçük bir ölçüm devresidir. Modül, pilin uçlarından okuduğu gerilimi önceden belirlenmiş eşik değerleriyle karşılaştırır ve sonucu kademeli olarak yakılan LEDler üzerinden kullanıcıya bildirir. Üzerindeki butona basıldığında ölçüm başlar, birkaç saniye sonra ise devre kendiliğinden kapanarak pil üzerinde ek bir yük bırakmaz. Multimetre olmadan, tek bakışta pilin dolu mu boş mu olduğunu anlamak isteyen hobi elektronikçileri, öğrenciler ve DIY pil paketi yapımcıları için pratik bir çözümdür.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek hücreli (1S) Li-ion/LiPo pillerin kalan kapasitesini dört kademeli LED çubukla anında gösterir.
• Butona her basıldığında pil gerilimini ölçüp saniyeler içinde kapasite seviyesini LEDler üzerinden görüntüler.
• İlk LEDin kırmızı, diğer üç LEDin yeşil olması düşük şarj durumunu ilk bakışta ayırt etmeyi kolaylaştırır.
• Ölçüm sonrası birkaç saniye içinde kendiliğinden kapanarak pil üzerinde sürekli bir yük oluşturmaz.

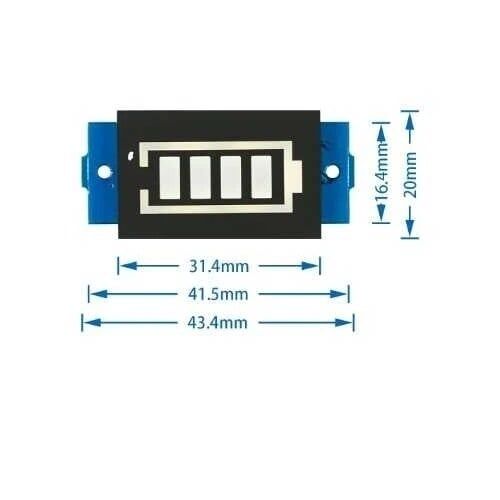

• Çok küçük boyutu sayesinde pil paketinin gövdesine veya kutusuna gizlenerek harici bir gösterge paneli gibi kullanılabilir.
• Ek bir mikrodenetleyici, yazılım veya harici besleme gerektirmeden doğrudan pil uçlarına bağlanarak çalışır.
• Butona kısa süreli basıldığında ölçüm yapar; LEDler yaklaşık 3 saniye yanıp kendiliğinden söndüğü için pil ömrüne kalıcı bir yük bindirmez.
• Kartın minimal iki uçlu bağlantı yapısı, farklı proje kutuları içine yerleştirilirken kablolama karmaşası yaratmaz.
• Renk kodlu dört seviyeli gösterim, sayısal bir ekran okumaya gerek kalmadan kapasite durumunu uzaktan bile fark edilir kılar.

Kullanım Alanları

• Elde taşınan bir LiPo pil takımının şarj durumunu, şarj cihazına bağlamadan sahada hızlıca kontrol etmek.
• DIY güç bankası veya taşınabilir güç kaynağı projelerinde kullanıcıya kalan kapasiteyi gösteren basit bir panel eklemek.
• 1S (tek hücreli) RC araç, tekne veya mikro drone pillerinde sürüş/uçuş öncesinde şarj seviyesini saha ortamında kontrol etmek.
• Küçük ölçekli güneş enerjisi depolama devrelerinde depolanan enerjinin kabaca hangi seviyede olduğunu multimetresiz izlemek.
• Arduino tabanlı taşınabilir bir cihazda, ayrı bir gösterge devresi tasarlamadan pilin kalan seviyesini butona basarak kontrol edebilmek için pilin yanına monte etmek.
• Atölyede stoklanan çok sayıda 18650 hücreyi tek tek multimetreyle ölçmeden dolu ve boşalmış olanları hızlıca ayırmak.
• Kamp veya saha koşullarında, çanta içindeki yedek pilin şarj seviyesini bir alet çıkarmadan kartın butonuna basarak kontrol etmek.
• Okul veya kurs ortamında öğrencilere pil gerilimi ile kapasite ilişkisini basit bir LED gösterge üzerinden görsel olarak anlatmak.

Bağlantı ve Kullanım

Modül üzerindeki iki bağlantı noktası pilin artı (B+) ve eksi (B−) uçlarına paralel olacak şekilde lehimlenir veya kablo ile bağlanır; modül pilin şarj-deşarj hattına seri bağlanmaz, sadece uçlar arasındaki gerilimi ölçer. Bağlantı yapıldıktan sonra kart üzerindeki butona kısa süreyle basıldığında pil gerilimi anlık olarak ölçülür ve sonuç dört LED üzerinden gösterilir. Buton bırakıldıktan yaklaşık üç saniye sonra LEDler söner ve modül tekrar düşük tüketimli bekleme durumuna geçer; kapasiteyi yeniden görmek için butona tekrar basmak yeterlidir. Modülü pil paketinin dışına, LEDlerin ve butonun rahatça görülüp erişilebileceği bir konuma sabitlemek günlük kullanımda pratiklik sağlar. Birden fazla pil ile çalışırken her hücre için ayrı bir modül kullanmak, hangi hücrenin şarj edilmesi gerektiğini karıştırmadan takip etmeyi kolaylaştırır. Kartın kendisi pili şarj etmediği ve deşarj etmediği için, gösterge herhangi bir aşamada devreye alınıp çıkarılabilir; ölçüm yapılmadığı sürelerde modülün pil üzerindeki etkisi göz ardı edilebilecek düzeydedir.

Paket İçeriği

• 1 x 1S 18650 LiPo Lityum Batarya Kapasite Göstergesi Modülü

Dikkat Edilmesi Gerekenler

• Modül yalnızca 1S (tek hücre, 3,7V nominal) Li-ion/LiPo pil için tasarlanmıştır; 2S ve üzeri pil paketlerine doğrudan bağlanmamalıdır.
• B+ ve B− bağlantılarının ters yapılması modüle ve/veya pile zarar verebilir; bağlantıdan önce polarite mutlaka kontrol edilmelidir.
• Gösterge, pil geriliminden yola çıkan yaklaşık bir kapasite tahmini sunar; hücrenin iç direnç veya döngü sayısı gibi gerçek sağlık durumunu ölçmez.
• Yük altında (deşarj olurken) yapılan ölçüm, pil dinlenme halindeyken yapılan ölçüme göre daha düşük bir kapasite gösterebilir; en tutarlı sonuç için ölçümü pil dinlenme halindeyken yapmak gerekir.
• Kart açık tasarımlıdır, nem ve kısa devreye karşı korumasızdır; nemli ortamlarda veya iletken yüzeylerle temas edebilecek şekilde kullanılmamalıdır.
• Modül pil paketine kalıcı olarak bağlı bırakılacaksa, buton basılı olmadığı sürelerdeki çekilen ek akımın uzun vadede pilin kendiliğinden deşarj olmasına küçük bir katkı yapabileceği unutulmamalıdır.
• Kart, pili aşırı deşarjdan veya aşırı şarjdan koruyan bir devre içermez; bu nedenle koruma gereken uygulamalarda ayrı bir BMS veya koruma devresi kullanılmalıdır.
• Modül üzerindeki lehim pedleri küçük ve birbirine yakındır; lehimleme sırasında kısa devreye yol açmamak için dikkatli ve ince uçlu bir havya kullanılması önerilir.
