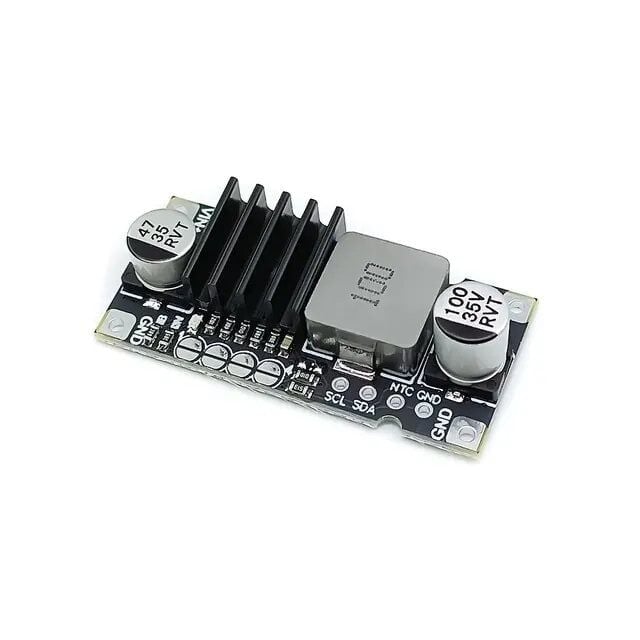

1S-2S-3S-4S Lityum Batarya Şarj Modülü Voltaj Düşürücü 3A 40W

1S-2S-3S-4S Lityum Batarya Şarj Modülü, yüksek bir giriş gerilimini step-down yöntemiyle düşürerek 1S, 2S, 3S veya 4S yapılandırmasındaki lityum (Li-ion/LiPo) batarya paketlerini şarj etmek için kullanılan bir DC-DC dönüştürücü kartıdır. Modül, 3A'e kadar çıkış akımı ve 40W'a kadar çıkış gücü sağlayacak şekilde tasarlanmıştır; bu sayede tek bir kart üzerinden farklı hücre sayısına sahip batarya paketleri, kullanıcı tarafından yapılan gerilim/akım ayarına göre şarj edilebilir. Giriş gerilimi her zaman hedeflenen şarj geriliminden yüksek tutulmalıdır, çünkü devre yalnızca gerilimi aşağı doğru dönüştürebilen bir düşürücü topolojiye sahiptir. Ayarlanabilir yapısı sayesinde farklı hücre sayısına sahip birden fazla proje için tek bir kartla çalışmayı mümkün kılar; bu da atölye veya laboratuvar ortamında her batarya tipi için ayrı bir şarj cihazı bulundurma zorunluluğunu ortadan kaldırır. Elektronik hobi projelerinden küçük ölçekli taşınabilir güç sistemlerine kadar geniş bir kullanım alanı sunar.

Teknik Özellikler

Öne Çıkan Özellikler

• 1S'ten 4S'e kadar farklı hücre sayısına sahip lityum batarya paketlerini tek bir kart üzerinden şarj edebilme esnekliği sunar.
• 3A'e kadar çıkış akımı ve 40W güç kapasitesiyle orta ölçekli batarya paketlerinin şarj ihtiyacını karşılayacak güç sağlar.
• Step-down topolojisi sayesinde bataryadan daha yüksek olan bir giriş gerilimini güvenli şarj seviyesine indirir.
• Kart üzerindeki ayar elemanı ile çıkış gerilimi, şarj edilecek hücre sayısına göre kullanıcı tarafından belirlenebilir.

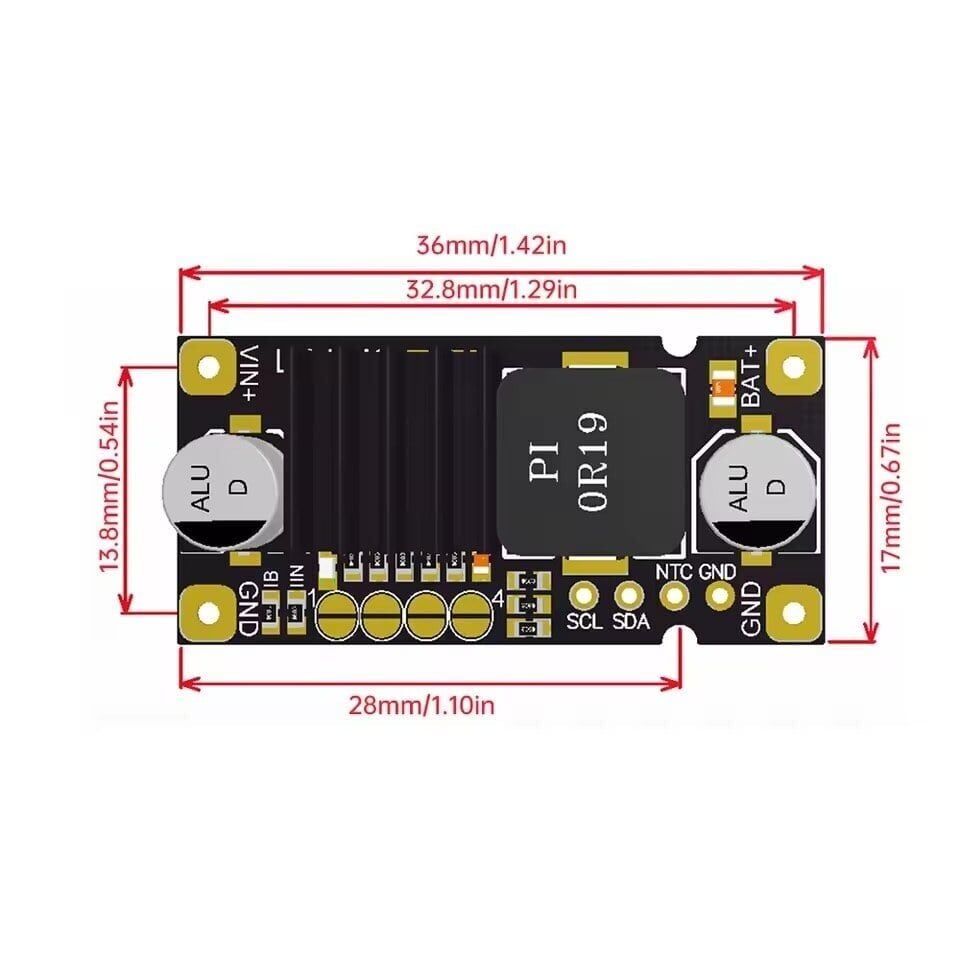

• Kompakt kart yapısı sayesinde DIY projelere veya mevcut bir cihazın içine dahili şarj devresi olarak entegre edilebilir.
• Tek modülle birden fazla hücre yapılandırmasına hizmet ettiği için atölye ortamında farklı batarya tipleri için ayrı ayrı şarj cihazı bulundurma ihtiyacını azaltır.
• Ayrı giriş ve çıkış bağlantı noktalarına sahip olması, güç kaynağı ile batarya arasındaki bağlantının karışmadan net biçimde kurulmasını sağlar.
• Sabit akım / sabit gerilim esaslı çalışma yaklaşımı, şarj sürecinin başlangıcında yüksek akımla hızlı, bataryanın gerilimi hedefe yaklaştıkça daha kontrollü ilerlemesine olanak tanır.
• Farklı güç kaynaklarıyla (adaptör, güneş paneli, akü) beslenebilecek şekilde tasarlanan giriş yapısı sayesinde sabit bir şebeke bağlantısı gerektirmeyen esnek kurulumlara uygundur.

Kullanım Alanları

• Elektrikli scooter, güç aracı veya robot projelerinde kullanılan 3S ya da 4S lityum batarya paketinin şarj edilmesi.
• Drone veya RC model bataryalarının atölye ortamında yedek/masaüstü şarj devresi olarak kullanılması.
• Güneş paneliyle beslenen bir sistemde panelden gelen değişken gerilimi düşürüp lityum batarya bankasının şarj edilmesi.
• Taşınabilir hoparlör, el feneri veya LED aydınlatma ürünlerinin dahili lityum batarya paketi için şarj devresi oluşturulması.
• Arduino tabanlı bir güç yönetimi projesinde farklı hücre sayısındaki bataryaların tek kart ile test edilmesi.
• Elektronik eğitim laboratuvarında 1S'ten 4S'e kadar çeşitli lityum paketlerinin kontrollü biçimde şarj edilerek gerilim/akım davranışının gözlemlenmesi.
• Küçük bir elektrikli araç veya güç bankası prototipinde ana şarj devresi bozulduğunda geçici/yedek şarj çözümü olarak devreye alınması.
• Farklı hücre sayısına sahip birden fazla batarya paketinin bulunduğu bir üretim veya bakım atölyesinde, tek modülün ayar değiştirilerek sırayla farklı paketlerde kullanılması.

Bağlantı ve Kullanım

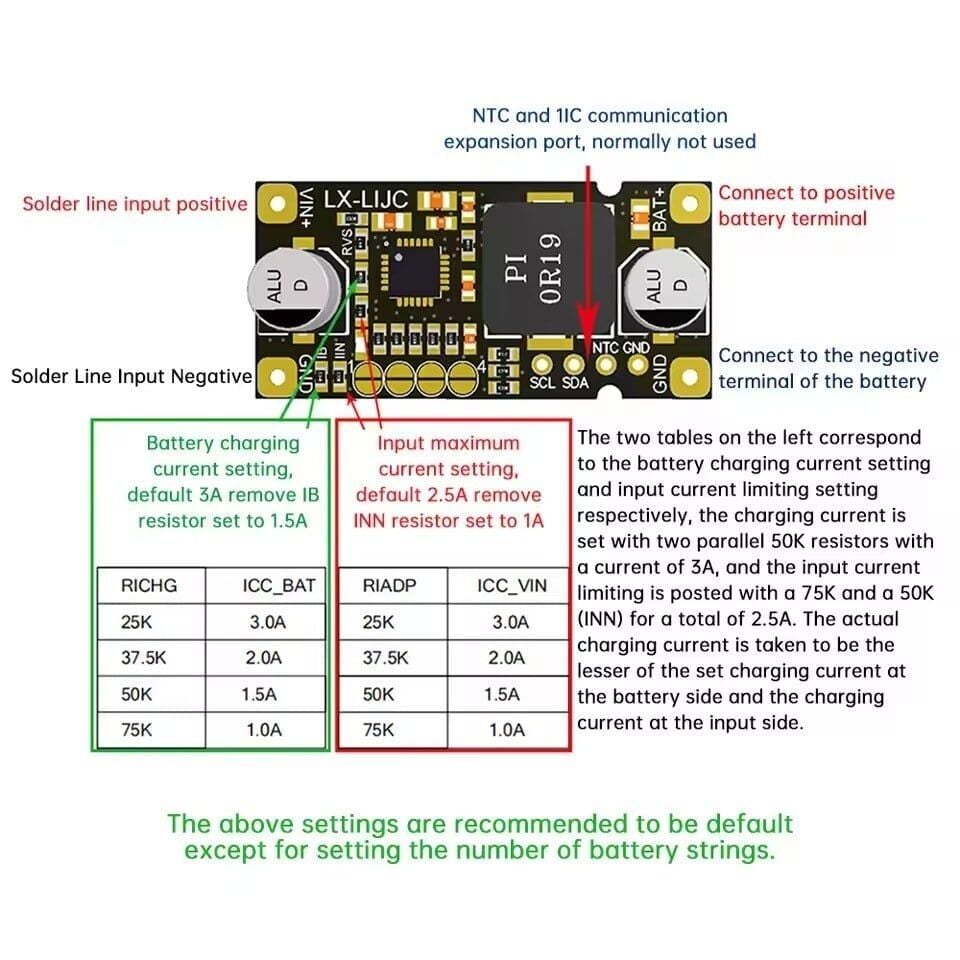

Modülün giriş (IN) uçlarına, şarj edilecek batarya yapılandırmasının gerektirdiği çıkış geriliminden daha yüksek bir DC güç kaynağı bağlanır; çıkış (OUT) uçlarına ise şarj edilecek lityum batarya paketi bağlanır. Batarya bağlanmadan önce kart üzerindeki ayar elemanı ile çıkış gerilimi, hücre sayısına uygun tam şarj gerilimine (örneğin 1S için yaklaşık 4,2V, 3S için yaklaşık 12,6V) ayarlanmalı ve akım sınırı bataryanın veri sayfasında belirtilen maksimum şarj akımını aşmayacak şekilde belirlenmelidir. Ayar işlemi sırasında çıkışa henüz batarya bağlanmamışken bir multimetre ile gerilim ölçülmesi, hatalı bir ayarın bataryaya zarar vermesini önler. Ayar tamamlandıktan sonra batarya çıkışa bağlanarak şarj işlemine başlanır; şarj süreci boyunca gerilim ve akımın beklenen aralıkta kaldığından emin olmak için çıkış periyodik olarak kontrol edilmeli, batarya tam şarj gerilimine ulaştığında bağlantı kesilmelidir. Farklı hücre sayısına geçilirken (örneğin 2S'ten 3S'e), yeni bataryayı bağlamadan önce ayarların yeni hücre sayısına göre yeniden yapılması gerektiği unutulmamalıdır; aksi halde önceki ayara göre kalan gerilim/akım değeri yeni batarya için uygun olmayabilir.

Paket İçeriği

• 1 x Voltaj Düşürücü Lityum Batarya Şarj Modülü

Dikkat Edilmesi Gerekenler

• Bu bir düşürücü (buck) devre olduğundan giriş gerilimi her zaman hedeflenen çıkış (şarj) geriliminden yüksek tutulmalıdır; aksi halde modül doğru çalışmaz.
• Batarya bağlanmadan önce çıkış gerilimi ve akım sınırı hücre sayısına göre doğru ayarlanmalıdır; yanlış ayar aşırı şarja veya bataryanın zarar görmesine yol açabilir.
• Bu tip basit step-down şarj modüllerinde genellikle hücre dengeleme (balans) devresi bulunmaz; çok hücreli (2S ve üzeri) paketlerde hücreler arası dengesizliği önlemek için ayrı bir balans kartı kullanılması önerilir.
• Yüksek akım değerlerinde (3A'e yakın) modül ısınabilir; uzun süreli şarj işlemlerinde kart üzerinde yeterli hava akımı sağlanmalıdır.
• Giriş veya çıkış bağlantısında ters polarite, modüle ve bağlı bataryaya kalıcı zarar verebilir; bağlantı öncesinde uçların doğru yönde olduğu kontrol edilmelidir.
• Şarj işlemi gözetimsiz bırakılmamalı, özellikle ilk kullanımda gerilim ve akım ayarlarının doğruluğu bir multimetre ile teyit edilmelidir.
• Lityum bataryalar aşırı şarja ve kısa devreye karşı hassastır; modülün üzerinde ek bir koruma devresi olmayabileceğinden bataryanın kendi koruma devresine (BMS) güvenilmemesi ve şarj parametrelerinin dikkatle ayarlanması gerekir.
