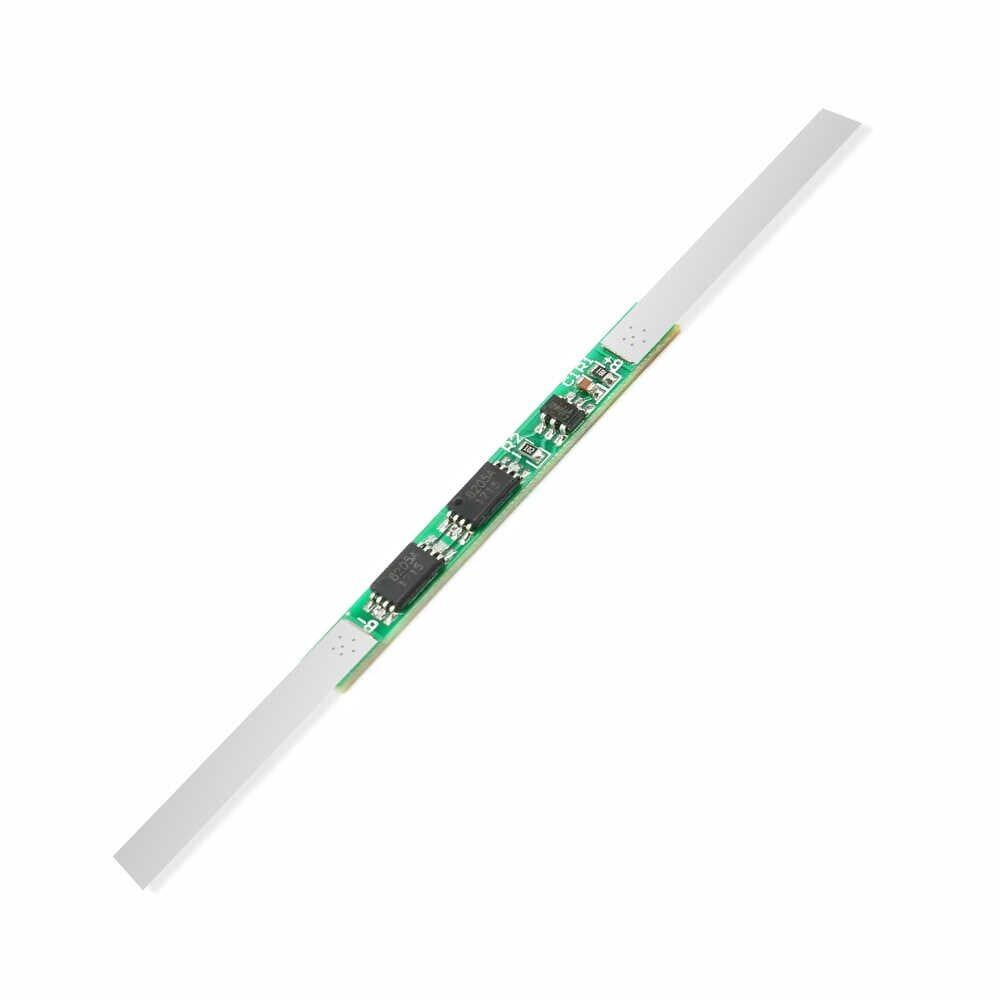

1S 3A BMS - Nikel Şeritli

1S 3A BMS - Nikel Şeritli, tek hücreli (1S) lityum iyon veya lityum polimer bataryaları aşırı şarj, aşırı deşarj, aşırı akım ve kısa devreye karşı koruyan kompakt bir batarya yönetim kartıdır. Kart hücre gerilimini sürekli izler; gerilim güvenli aralığın dışına çıktığında dahili anahtarlama elemanları şarj veya deşarj hattını keserek hem bataryayı hem bağlı olduğu cihazı korur. Böylece hücre hem aşırı doldurulmaktan hem de gereğinden fazla boşaltılıp kalıcı hasar görmekten korunmuş olur. Üzerine önceden lehimlenmiş nikel şeritler sayesinde ayrıca şerit kesip lehimlemeye gerek kalmadan doğrudan pil hücresine spot kaynakla bağlanabilir; bu da kendi lityum pil paketini hazırlayan hobi elektronikçileri ve küçük ölçekli üreticiler için montajı hızlandırır. 3A'e kadar sürekli akım kapasitesiyle el feneri, taşınabilir bluetooth hoparlör ve DIY powerbank gibi tek hücreli projelerde temel bir güvenlik katmanı sunar.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek hücreli lityum iyon veya lityum polimer bataryaları aşırı şarja karşı otomatik olarak keserek hücrenin şişmesini, ısınmasını ve zamanla kapasite kaybetmesini önler.
• Hücre gerilimi güvenli seviyenin altına düştüğünde deşarj hattını keserek derin deşarjdan kaynaklanan kalıcı kapasite kaybını ve hücrenin tamamen ölmesini engeller.
• 3A'e kadar sürekli akım çekilen uygulamalarda ek bir soğutma önlemi gerekmeden güvenle kullanılabilir, bu da onu orta güçlü taşınabilir devrelerde kullanışlı kılar.
• Çıkışta kısa devre oluştuğunda devreyi anlık olarak keserek hem bataryayı hem bağlı olduğu devreyi olası yangın veya hasar riskine karşı korur.
• Üzerinde hazır lehimlenmiş nikel şeritler bulunduğu için ayrı şerit temin etme, kesme ve düzgün hizalama işlemine gerek kalmadan doğrudan hücreye spot kaynakla bağlanabilir.
• Küçük ve ince yapısı sayesinde dar pil paketlerinin, el fenerlerinin ve kompakt gövdelerin içine kolayca yerleştirilebilir, ekstra yer kaplamaz.
• Harici bir sigorta veya ek koruma direnci gerektirmeden aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre korumalarının tamamını tek kart üzerinde toplar.

Kullanım Alanları

• Kendi 18650 veya 21700 hücrenizden el feneri ya da baş lambası için tek hücreli batarya paketi hazırlarken pakete koruma katmanı eklemek.
• Taşınabilir bluetooth hoparlör veya küçük ölçüm cihazı gibi sürekli akımı 3A'in altında kalan tek hücreli projelerde koruma katmanı sağlamak.
• DIY powerbank projelerinde tek 18650 hücreyi şarj devresiyle kullanıcı arasına koyup aşırı şarj ve derin deşarjdan koruyacak bir katman eklemek.
• Arduino tabanlı taşınabilir ölçüm cihazlarında veya alan içinde çalışan sensör kutularında lityum pille beslenen devrenin güvenliğini sağlamak.
• Elektrikli oyuncak, küçük robot kolu veya hobi robotlarında kullanılan tek hücreli lipo bataryaya temel bir BMS katmanı eklemek.
• Acil durum aydınlatması gibi yedek lityum pil sistemlerinde tek hücreli paketi kısa devre ve aşırı deşarja karşı korumak, cihazın uzun süre rafta beklemesi durumunda hücrenin tükenmesini geciktirmek.
• Nikel şerit ile spot kaynak yaparak kendi lityum pil paketini üreten hobi elektronikçilerinin ve küçük ölçekli üreticilerin seri üretim projelerinde kullanmak.

Bağlantı ve Kullanım

Kartın bir tarafında pil hücresine lehimlenecek B+ ve B- pedleri, diğer tarafında ise yükü besleyen P- çıkışı bulunur; P+ hattı devre içinde doğrudan B+ ile ortak olduğundan ayrı bir pozitif çıkış pedi yoktur. Üzerindeki nikel şeritler pilin pozitif ve negatif kutup başlarına spot kaynak makinesiyle birleştirilir, ardından P- ucu bağlı olduğu devrenin negatif hattına, ortak pozitif hat ise devrenin pozitif hattına lehimlenir. Şarj işlemi sırasında akım da aynı P- ve B+ hattı üzerinden geçtiği için şarj cihazı aynı çıkış uçlarına bağlanmalıdır; yani hem şarj hem deşarj aynı iki uç üzerinden yönetilir, ayrı bir şarj girişi yoktur. Kartı bağlamadan önce hücrenin kutuplarının doğru tespit edildiğinden emin olunmalı, B+ ve B- karışıklığı devrede kalıcı hasara yol açabilir. Lehimleme veya spot kaynak sırasında ısıya bağlı hasarı önlemek için işlemin hızlı yapılması ve kart üzerindeki küçük yüzey montaj bileşenlerine uzun süreli doğrudan ısı uygulanmamasına dikkat edilmelidir.

Paket İçeriği

• 1 adet 1S 3A BMS koruma kartı
• Kart üzerine önceden lehimlenmiş, spot kaynağa hazır nikel şerit

Dikkat Edilmesi Gerekenler

• B+ ve B- uçlarını ters bağlamayın; ters bağlantı hem BMS kartına hem bataryaya kalıcı hasar verebilir ve güvenlik riski oluşturabilir.
• Karttan sürekli 3A'i aşan akım çekmeyin; belirtilen akım sınırının aşılması aşırı ısınmaya, koruma devresinin erken devreye girmesine veya kalıcı arızaya yol açabilir.
• Bu kart tek hücreli (1S) paketler için tasarlanmıştır; seri bağlı çok hücreli paketlerde hücre dengeleme sağlamaz, bu tür paketler için mutlaka çok hücreli bir BMS kullanılmalıdır.
• Nikel şeritleri pil hücresine spot kaynakla birleştirirken aşırı ısı uygulamaktan kaçının; uzun süreli ısıtma hem hücreye hem karta zarar verebilir ve hücre ömrünü kısaltabilir.
• Kart üzerindeki koruma devresi son bir güvenlik katmanıdır; lityum hücrelerle çalışırken yine de uygun yalıtım, dikkatli montaj ve doğru polarite kontrolü şarttır.
• Kartı nemli veya iletken yüzeylerden uzak tutun, aksi halde pedler ve şeritler arasında istenmeyen kısa devre oluşabilir.
• Hasarlı, şişmiş veya darbe almış bir lityum hücreyle birlikte kullanmayın; koruma kartı bu tür fiziksel hasarları önleyemez.
