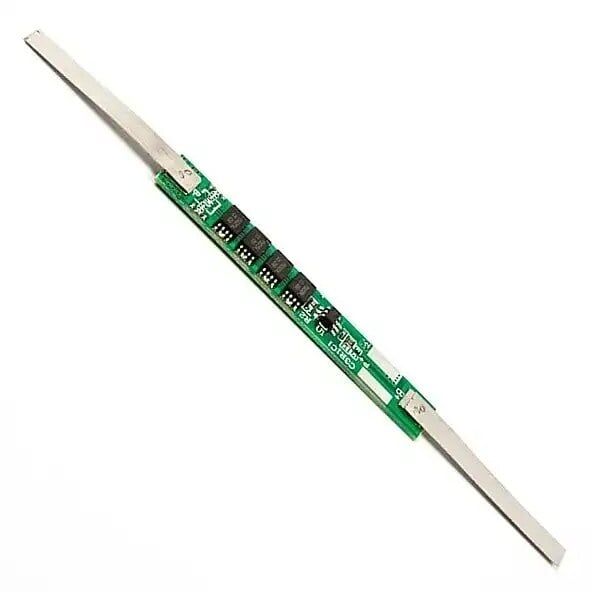

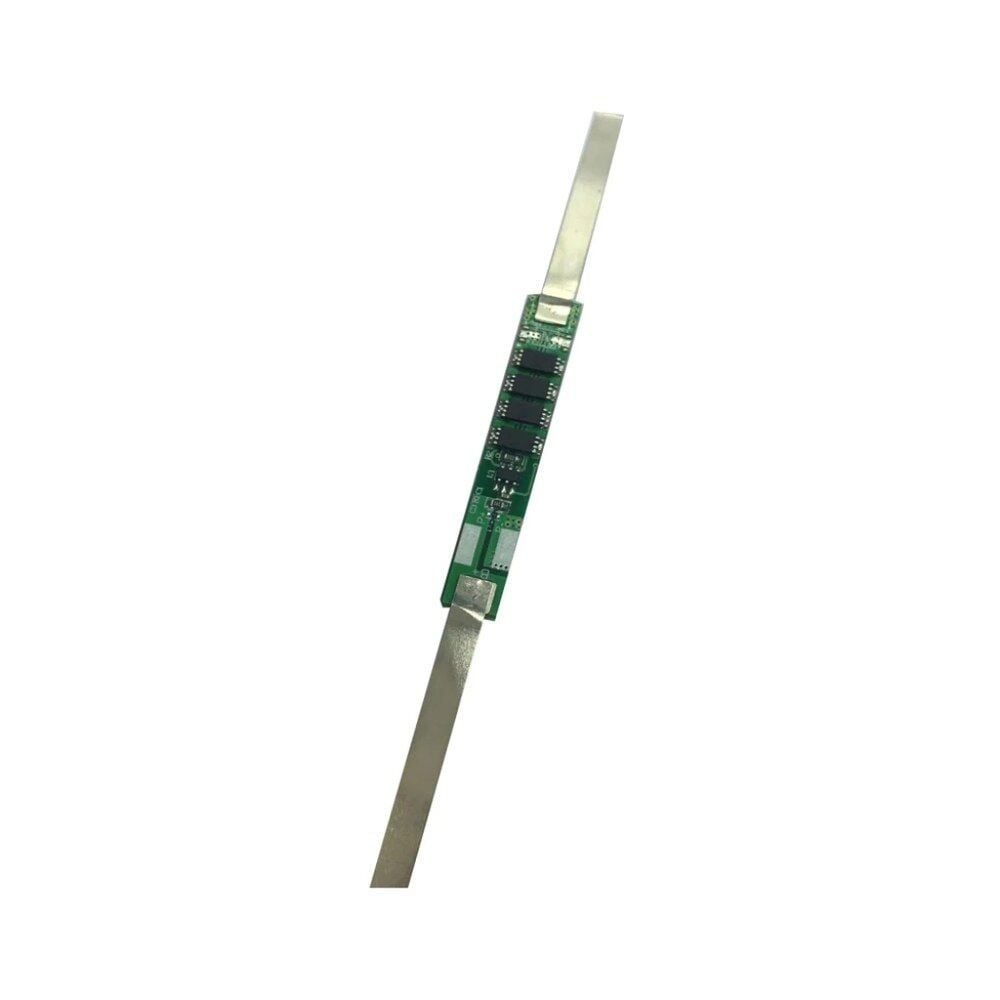

1S 6A BMS - Nikel Şeritli

1S 6A BMS, tek hücreli 3,7V Lityum iyon veya Lityum polimer bataryaları aşırı şarj, aşırı deşarj ve aşırı akım gibi güvensiz durumlara karşı koruyan küçük boyutlu bir batarya koruma devresidir. Kart üzerine fabrikada lehimlenmiş nikel şeritler sayesinde ayrıca lehim işlemi yapmadan doğrudan hücre uçlarına veya batarya paketine nokta kaynağı ile bağlanabilir. Devre, hücre gerilimini sürekli izler; batarya güvenli aralığın dışına çıktığında yük ve şarj hattı arasındaki bağlantıyı otomatik olarak keserek hem hücreyi hem de bağlı olduğu cihazı korur. 6A akım kapasitesi sayesinde tek hücreyle çalışan orta güçlü taşınabilir cihazlarda ve özel batarya paketi üretiminde kullanılabilir. Kartın küçük ölçüleri ve nikel şeritli yapısı, batarya paketi üreten hobi elektronikçilerinin ve küçük atölyelerin tek tek hücre lehimlemesi yerine hızlı nokta kaynağı yöntemiyle çalışmasına imkan tanır. Devre pasif olarak çalıştığı için herhangi bir yazılım, ayar veya güç kaynağına ihtiyaç duymadan bataryayla birlikte devreye girer.

Teknik Özellikler

Öne Çıkan Özellikler

• Fabrikada lehimlenmiş nikel şerit uçlar sayesinde ek lehimleme yapmadan doğrudan batarya hücresine nokta kaynağı ile bağlanabilir.
• Tek hücreli 3,7V Lityum iyon ve Lityum polimer bataryalarla uyumlu çalışır.
• Aşırı şarj, aşırı deşarj ve aşırı akım durumlarında bağlantıyı otomatik olarak keserek hem bataryayı hem de bağlı cihazı korur.
• 6A'e kadar sürekli akım taşıyabildiği için orta güç seviyesindeki tek hücreli uygulamalarda güvenle kullanılabilir.
• Küçük ve ince yapısı sayesinde dar batarya paketi kutularının içine kolayca yerleştirilebilir.
• B+/B- ve P+/P- olarak ayrılmış bağlantı pedleri, batarya girişini ve yük/şarj çıkışını net biçimde birbirinden ayırır.
• Herhangi bir anahtar, ayar veya yazılım gerektirmeden takıldığı andan itibaren pasif olarak koruma görevini yerine getirir.
• Kart üzerindeki uçların B+/B-/P+/P- olarak etiketlenmiş olması, montaj sırasında yanlış bağlantı riskini azaltır.
• Düşük profilli, hafif yapısı sayesinde batarya paketinin toplam hacmini ve ağırlığını belirgin biçimde artırmaz.
• Nikel şeritli tasarımı, tekrarlayan üretimlerde her hücre için ayrı lehim hazırlığı yapma ihtiyacını ortadan kaldırarak montaj süresini kısaltır.

Kullanım Alanları

• Elektrikli el aletlerinde kullanılan tek hücreli 18650 batarya paketinin arkasına eklenerek hücrenin aşırı deşarjdan korunması.
• Kendi yapılan taşınabilir güç bankası projelerinde tek hücrenin şarj ve deşarj hattının güvenli biçimde yönetilmesi.
• Model uçak, küçük robot veya drone projelerinde kullanılan tek hücreli Lityum bataryaya ek koruma katmanı eklenmesi.
• El feneri ve kafa lambası gibi taşınabilir aydınlatma ürünlerinde batarya koruma devresi olarak karta monte edilmesi.
• Arduino tabanlı taşınabilir ölçüm veya veri toplama cihazlarında tek hücreli Lityum batarya ile beslemede güvenlik katmanı sağlanması.
• Nikel şerit sayesinde özel batarya paketi üretiminde hücrelerin doğrudan nokta kaynağıyla koruma kartına bağlanması.
• Ölçüm cihazı, test ekipmanı gibi tek hücreli Lityum batarya ile beslenen taşınabilir elektronik projelerde yedek koruma kartı olarak stoklanması.
• Mevcut bir batarya paketindeki hasarlı veya bulunmayan koruma devresinin, aynı akım sınıfındaki bu kart ile değiştirilmesi.
• Okul ve kurs ortamlarında öğrencilere tek hücreli Lityum batarya güvenliğinin ve koruma devresi mantığının uygulamalı olarak gösterilmesi.

Bağlantı ve Kullanım

Kartın batarya tarafındaki B+ ve B- uçları, tek hücrenin pozitif ve negatif kutuplarına genellikle nokta kaynağı ile bağlanır; nikel şeritler bu bağlantıyı kolaylaştırmak için karta önceden lehimlenmiştir. Yük veya şarj cihazı ise kartın diğer ucundaki P+ ve P- pedlerine bağlanır; batarya hem şarj olurken hem de deşarj olurken akım bu iki uçtan geçer. P+ ve P- tarafı genellikle ince kablo ile lehimlenerek cihaza veya şarj devresine aktarılır. Kart üzerinde ayarlanabilir bir anahtar bulunmadığından, bağlantılar doğru kutupla yapıldığı sürece devre ek bir işlem gerektirmeden pasif olarak çalışmaya başlar. Yeni bir batarya paketi hazırlarken önce P+ ve P- uçlarına yük veya şarj kablosu lehimlenmeli, kart hücreye bağlı değilken bu işlem tamamlanmalıdır; nokta kaynağı ile hücreye bağlantı (B+ ve B-) en son yapılmalıdır. Bu sıra, kart hücreden beslenirken havya ile çalışmaktan doğan kısa devre riskini ortadan kaldırır. Bağlantılar tamamlandıktan sonra bir multimetre ile P+ ve P- arasındaki gerilimin hücre gerilimiyle uyumlu olduğu kontrol edilerek montajın doğru yapıldığından emin olunabilir.

Paket İçeriği

• 1 adet 1S 6A BMS batarya koruma kartı
• Karta fabrikada lehimlenmiş nikel şerit uçlar

Kart sade halde gönderilir; ayrı bir bağlantı kablosu, konnektör veya kullanım kılavuzu pakette bulunmaz, uç işaretleri kart üzerine basılıdır.

Dikkat Edilmesi Gerekenler

• Nikel şeritleri hücre üzerine bağlarken B+ ve B- uçlarının birbirine değmemesine dikkat edilmeli, kısa devre riski göz önünde bulundurulmalıdır.
• Kart yalnızca tek hücreli (1S) bataryalar için tasarlanmıştır; seri bağlı çok hücreli paketlerde kullanılmamalıdır.
• Sürekli akımın 6A sınırını aşan yüklerde kart aşırı ısınabilir veya koruma devreye girip bağlantıyı kesebilir.
• Nokta kaynağı yapılırken aşırı ısının hücre içine iletilmemesi için kısa ve kontrollü kaynak darbeleri tercih edilmelidir.
• P+ ve P- uçlarının ters bağlanması cihazın veya kartın zarar görmesine yol açabilir, bağlantı öncesi kutuplar mutlaka kontrol edilmelidir.
• Kart nem ve suya karşı korumasızdır; nemli ortamda veya sızıntı riski olan batarya kutularında ek izolasyon uygulanması önerilir.
• Hasarlı, şişmiş veya derin deşarj olmuş bir hücreyle birlikte kullanılmadan önce hücrenin güvenli durumda olduğu ayrıca kontrol edilmelidir, koruma kartı hücredeki fiziksel hasarı gideremez.
