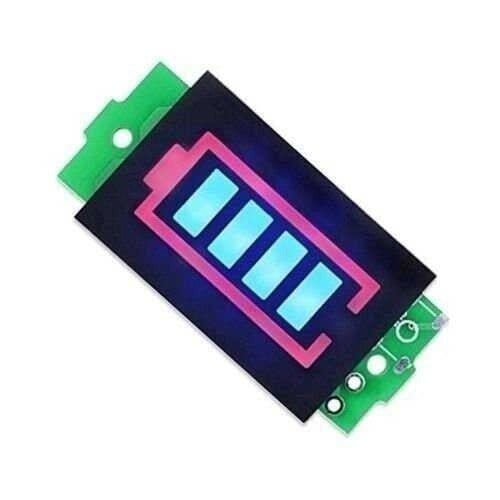

1S-8S LiPo Batarya Kapasite Göstergesi

1S-8S LiPo Batarya Kapasite Göstergesi, 1 ila 8 hücre arasında seri bağlı Lityum Polimer (LiPo) veya Lityum İyon (Li-ion) bataryaların anlık doluluk seviyesini görüntülemek için tasarlanmış küçük bir ölçüm modülüdür. Modül, bağlandığı bataryanın toplam gerilimini ölçer ve bu değeri hücre sayısına bölerek hücre başına düşen ortalama gerilimi hesaplar; sonucu LED bar-grafik gösterge üzerinde kademeli olarak yakar. Herhangi bir yazılım, mikrodenetleyici programlama veya harici besleme gerektirmeden, doğrudan ölçtüğü pilden beslenir ve bağlantı yapılır yapılmaz çalışmaya başlar. Bu sayede RC araçlar, dronlar, robotlar ve çok hücreli batarya kullanan DIY elektronik projelerinde pilin şarj durumunu hızlıca kontrol etmek için pratik ve düşük maliyetli bir çözüm sunar. Ayrı bir mAh sayacı veya karmaşık bir batarya izleme devresi kurmak istemeyen hobi elektronikçileri için, tek bir küçük kart üzerinde hızlı görsel geri bildirim sağlayan basit bir çözüm olarak öne çıkar.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek bir modülle 1S'den 8S'e kadar farklı hücre sayısına sahip Li-Po veya Li-ion bataryaların kapasitesini görüntüleyebilir.
• Herhangi bir mikrodenetleyici, yazılım veya harici ayar gerektirmeden, pilin uçlarına bağlanır bağlanmaz doğrudan çalışmaya başlar.
• LED bar-grafik gösterge sayesinde pilin yaklaşık doluluk seviyesini birkaç kademe halinde anlık olarak gösterir.
• Düşük çalışma akımı sayesinde bağlı kaldığı sürece bataryaya görece küçük bir ek yük bindirir.
• Kompakt yapısı nedeniyle RC araç, drone, robot ve DIY projelerinde pilin üzerine veya yakınına kolayca monte edilebilir.
• Ölçtüğü bataryadan beslendiği için ayrı bir güç kaynağına ihtiyaç duymaz, bu da kablolamayı basitleştirir.
• Paralel bağlantı yapısı sayesinde ana güç devresini kesmeden, sadece pil uçlarına dokunarak izleme imkanı sağlar.
• Hücre sayısı arttıkça (2S, 3S, 4S... 8S) ayrı bir model veya donanım değişikliği gerekmez; aynı modül tüm aralıkta çalışır.

Kullanım Alanları

• RC uçak, helikopter veya drone pilotunun uçuş öncesinde LiPo paketinin doluluk seviyesini hızlıca kontrol etmesi.
• Elektrikli kaykay veya elektrikli bisiklet projesinde çok hücreli batarya paketinin anlık gerilim seviyesinin gösterge panelinde izlenmesi.
• Mobil robot şasisine sabitlenen modülün, pilin ne zaman şarj edilmesi gerektiğini kullanıcıya LED ile bildirmesi.
• Taşınabilir güç istasyonu veya güneş enerjili DIY sistemlerde çok hücreli Li-ion paketinin genel doluluk seviyesinin izlenmesi.
• Model araba veya tekne gibi hobi araçlarında, batarya sahaya çıkmadan önce test masasında hızlıca kontrol edilmesi.
• Elektronik laboratuvarında farklı hücre sayısına sahip birden fazla Li-Po paketinin tek bir gösterge modülüyle sırayla test edilmesi.
• Uzaktan kumandalı vinç, forklift veya tarım robotu gibi büyük hobi projelerinde çok hücreli ana batarya grubunun sahada anlık kontrol edilmesi.
• Şarj istasyonunda bekleyen birden fazla Li-Po paketin şarj öncesi ve sonrası doluluk seviyesinin hızlıca karşılaştırılması.

Bağlantı ve Kullanım

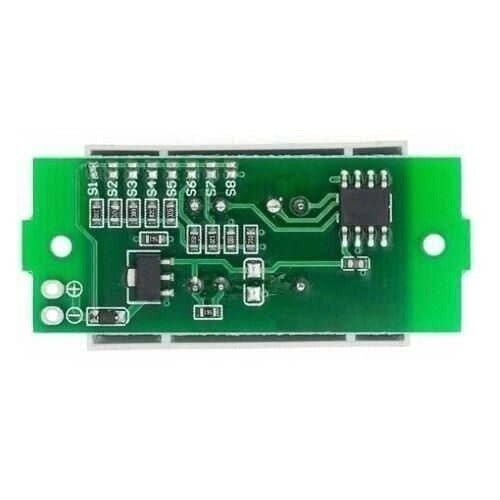

Modülün üzerinde bulunan pil artı (+) ve pil eksi (-) lehim noktaları, ölçülecek Li-Po veya Li-ion paketin ana çıkış uçlarındaki veya balans konnektöründeki (+) ve (-) noktalarına bağlanır. Modül, hücre sayısını ayrı bir anahtar veya ayar gerektirmeden toplam gerilimden kendisi hesapladığı için 1S ile 8S arasındaki paketlerde ek bir yapılandırma yapılmasına gerek kalmaz. Bağlantı yapıldığı anda modül doğrudan ölçtüğü bataryadan beslenir ve LED bar-grafik gösterge kapasiteyi göstermeye başlar; bu nedenle ayrı bir açma/kapama düğmesi genellikle bulunmaz. Modül uzun süre bağlı bırakılacaksa, sürekli çektiği düşük seviyeli akımın zamanla hücrelerin bir miktar daha fazla deşarj olmasına katkı verebileceği göz önünde bulundurulmalıdır. Çok hücreli paketlerde bağlantı yaparken sıralamaya dikkat edilmesi, önce eksi (-) ucun ardından artı (+) ucun bağlanması, kısa devre veya kıvılcım riskini azaltır. Balans konnektörü olmayan büyük paketlerde ölçüm, sadece paketin en uç iki noktasından (toplam artı ve toplam eksi) yapılabilir; bu durumda gösterge tek tek hücreleri değil, paketin ortalama durumunu yansıtır.

Paket İçeriği

• 1 adet 1S-8S LiPo Batarya Kapasite Gösterge Modülü
• Bağlantı kablosu veya konnektör dahil olup olmadığı modele göre değişebilir; ürün görselini referans alın

Dikkat Edilmesi Gerekenler

• Modülü bağlarken pil artı (+) ve eksi (-) uçlarını kesinlikle karıştırmayın; ters bağlantı modüle ve/veya bataryaya zarar verebilir.
• Bu modül gerilim tabanlı bir kapasite tahmini yapar; mAh bazlı gerçek bir Coulomb sayımı yapmaz, bu yüzden gösterilen seviye yaklaşık bir değerdir.
• Modül bağlı kaldığı sürece pilden düşük seviyeli bir akım çeker; batarya uzun süre kullanılmayacaksa modülün bağlantısını kesmek pilin gereksiz deşarj olmasını önler.
• Farklı hücre sayılarına (1S-8S) sahip paketler arasında geçiş yaparken LED eşiklerinin toplam gerilime göre otomatik hesaplandığını unutmayın; bataryanın gerçek hücre sayısını bilmeden yorumlamak yanıltıcı olabilir.
• Bu modül bir batarya yönetim sistemi (BMS) veya hücre dengeleyici değildir; aşırı deşarj veya aşırı şarja karşı koruma sağlamaz, sadece bilgilendirme amaçlıdır.
• Modül açık PCB olarak üretildiğinden nem, toz ve darbeye karşı ek bir muhafaza olmadan dış ortamlarda dikkatli kullanılmalıdır.
• Nominal hücre gerilimi 3,7V olmayan farklı kimyalardaki bataryalarda (örneğin 3,2V nominal LiFePO4) gösterge eşikleri gerçek doluluk seviyesini yanlış yansıtabilir; bu modül Li-Po/Li-ion için kalibredir.
• Belirtilen 3V-34V giriş aralığının dışındaki bir gerilim uygulanması modülde kalıcı hasara yol açabilir, bu yüzden bağlamadan önce paketin toplam gerilimi kontrol edilmelidir.
• Her elektronik kart gibi statik elektriğe karşı hassastır; montaj sırasında topraklı bir yüzeyde çalışmak devre elemanlarını korur.
