2.1mm Kablolu Dişi Jack

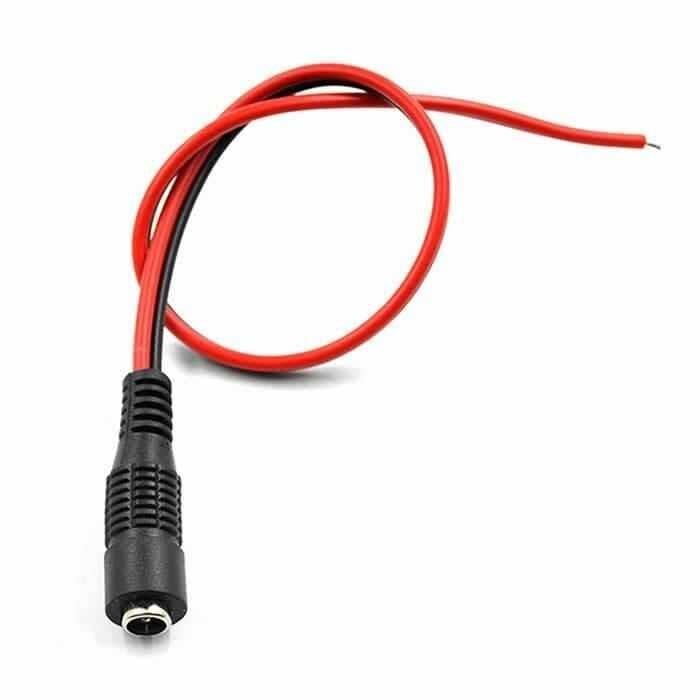

2.1mm Kablolu Dişi Jak, harici bir DC güç adaptörünün ucundaki standart barrel fişi karşılayan bir soket ile bu soketten çıkan kırmızı ve siyah renkli iki damarlı bir kablodan oluşan basit bir güç bağlantı elemanıdır. Panel veya kasa montajı gerektirmeden, adaptörden aldığı gerilimi doğrudan kablo uçlarına aktarır; bu uçlar lehim ile bir devre kartına, vidalı bir terminal bloğuna veya breadboard'a bağlanabilir. Elinizde standart 5.5x2.1mm uçlu bir adaptör olduğunda, jakı kendi tasarladığınız devrenin güç girişi haline getirmenin en hızlı yoludur. Arduino, sensör kartları, LED sürücüleri ve benzeri birçok elektronik projede adaptör ile devre arasındaki köprüyü kurmak için kullanılır. Panel tipi jaklardan farklı olarak herhangi bir kutu veya şasiye vida ya da delik açmadan monte edilebilir; bu da özellikle geliştirme aşamasındaki, henüz kesin bir kutuya yerleşmemiş projelerde işi hızlandırır.
Teknik Özellikler
| Konnektör Tipi | 2.1mm DC Güç Jakı (Dişi / Soket) |
| Uyumlu Fiş Ölçüsü | 5.5mm dış çap x 2.1mm iç çap (yaygın DC barrel fiş standardı) |
| Montaj Şekli | Kablo uçlu, serbest bağlantı (panel/şasi montajı değil) |
| Kablo Damar Sayısı | 2 damar (pozitif ve negatif) |
| Kablo Renk Kodu | Kırmızı: Pozitif (+), Siyah: Negatif (-) |
| Polarite | Merkez pim genellikle pozitif kutba karşılık gelir (kullanılan adaptöre göre değişebilir) |
| Gövde Malzemesi | Plastik dış gövde, iletken metal kontak pimi |
| Kablo Yapısı | Çok telli (esnek) iletken, PVC izolasyonlu |
| Bağlantı Yöntemi | Jak tarafında lehim gerekmez (kablolu geldiği için); kablo uçları devreye lehimlenerek, vidalı terminale sıkıştırılarak veya uygun konnektörle bağlanır |
| Akım Türü | DC (Doğru Akım) |
| Uyumluluk | Piyasada yaygın 5.5x2.1mm uçlu güç adaptörleriyle (ör. Arduino UNO adaptörleri) uyumludur |
| Gövde Rengi | Genellikle siyah plastik gövde |
| Ortam Koruması | Su ve neme karşı özel bir koruması yoktur, kuru iç mekan kullanımı içindir |
| Bağlantı Noktası Sayısı | 1 giriş soketi (adaptör fişi için) + 2 çıkış ucu (kablo) |
| Şasi/Panel Deliği Gereksinimi | Yok; kablo uçlu tip olduğu için panel montaj deliği gerekmez |
| Sökülüp Takılabilirlik | Adaptör fişi sokete defalarca takılıp çıkarılabilir |
| Kullanım Ortamı | Kuru iç mekan, elektronik proje kutuları ve masaüstü uygulamalar |
| Yaygın İsimlendirme | DC Power Jack, Barrel Jack, DC Pigtail Jack olarak da bilinir |
| Tipik Kullanım Alanı | Geliştirme kartları, sensör modülleri ve LED sürücü devrelerinde harici besleme girişi |
Öne Çıkan Özellikler
- Standart 5.5x2.1mm DC adaptör fişleriyle uyumlu soket yapısı sayesinde piyasada bulunan çoğu adaptörle doğrudan kullanılabilir.
- Kablo uçlu yapısı sayesinde ek bir konnektör veya adaptör kesmeden, doğrudan devreye lehim ya da terminal ile bağlanabilir.
- Kırmızı ve siyah renkte ayrılmış iki damar, pozitif ve negatif hatların karıştırılma riskini azaltır.
- Plastik gövdesi iç kısımdaki metal kontakları dış darbelere ve istenmeyen kısa devre temaslarına karşı korur.
- Esnek çok telli kablo yapısı, proje kutusu içinde rahat yönlendirme, toplama ve sabitleme imkanı sunar.
- Panel montajlı jaklara göre delik açma veya vidalı sabitleme gerektirmediği için hızlı prototipleme sağlar.
- Küçük boyutu sayesinde breadboard üzerinde veya dar proje kutularında fazla yer kaplamadan kullanılabilir.
Kullanım Alanları
- Üzerinde güç jakı bulunmayan geliştirme kartlarına (ör. Nano, Pro Mini, ESP32 kartları) 9V veya 12V'luk harici bir adaptörden güç vermek için kablo uçlarını kartın VIN ve GND girişine bağlamak.
- Breadboard üzerinde kurulan bir devreye, elde bulunan bir DC adaptörün fişini kesmeden doğrudan takılabilecek bir güç girişi noktası oluşturmak.
- 12V'luk LED şerit sürücü devresine, duvar tipi adaptörden gelen gücü aktarmak için ara bağlantı elemanı olarak kullanmak.
- Röle kartı veya sensör modülünün güç girişine, standart adaptör fişini kabul eden ayrı bir soket eklemek.
- Kendi tasarladığınız PCB üzerine lehimleyerek kart üzerinde harici adaptörle beslenebilecek bir güç girişi noktası oluşturmak.
- Jakı bozulan eski bir cihazın DC giriş soketini yenilemek için kablo uçlarını orijinal devre kartındaki güç hattına lehimlemek.
- Bir adaptörün ürettiği gerilimi devreye bağlamadan önce multimetre ile hızlıca ölçmek amacıyla kablo uçlarına geçici olarak prob bağlamak.
Bağlantı ve Kullanım
Jakın soket kısmına, ucunda 5.5x2.1mm barrel fiş bulunan DC adaptörünüzü takarsınız; kablo tarafındaki kırmızı uç devrenizin pozitif (+) girişine, siyah uç ise negatif (-) veya toprak (GND) hattına bağlanır. Bağlantı, kablo uçlarını doğrudan bir PCB'ye lehimleyerek, vidalı bir terminal bloğuna sıkıştırarak ya da uygun bir konektör kullanarak breadboard'a aktararak yapılabilir. Breadboard'a bağlarken kablo uçlarına küçük bir erkek pin lehimlemek, jakı doğrudan breadboard deliklerine takılabilir hale getirir ve tekrar tekrar sökülüp takılmasını kolaylaştırır. Devreye enerji vermeden önce kırmızı ve siyah uçların doğru noktalara bağlandığından emin olun, çünkü ters bağlantı devre üzerindeki bileşenlere zarar verebilir; şüpheye düşerseniz adaptörü takmadan önce multimetre ile uçlardaki polariteyi kontrol edin. Kalıcı bir kurulumda kablo uçlarını lehimledikten sonra ısı daralan makaron ile izole etmek ve kabloyu kutu içinde bir noktadan sabitlemek, bağlantının uzun vadede sağlam kalmasına ve mekanik gerilimden etkilenmemesine yardımcı olur.
Paket İçeriği
- 1 adet kablolu 2.1mm dişi DC güç jakı
- Adaptör, vidalı terminal blok, ısı daralan makaron gibi ek aksesuarlar pakete dahil değildir
Dikkat Edilmesi Gerekenler
- Kablo bağlarken kırmızı ve siyah uçların yerini karıştırmayın; ters polarite bağlı devrelerde veya modüllerde kalıcı hasara yol açabilir.
- Kullanacağınız adaptörün fiş ölçüsünün 5.5x2.1mm standardına uygun olduğundan emin olun; farklı ölçülerde (örneğin 5.5x2.5mm) gevşek temas veya fişin hiç oturmaması sorunu yaşanabilir.
- Devrenizin çekeceği akımı, kullandığınız adaptörün ve kablonun taşıyabileceği akımla karşılaştırın; ince kesitli kablo yüksek akımlı uygulamalarda gereğinden fazla ısınabilir.
- Kablo uçlarını lehimlerken kablo izolasyonunu geri çekecek kadar uzun süre ısı uygulamaktan kaçının; lehim sonrası uçları ısı daralan makaron ile izole edin.
- Bağlantı yapmadan veya değiştirmeden önce adaptörü prizden çekin, kısa devre ve elektrik çarpması riskini önlemek için bu önemlidir.
- Ürün suya ve neme karşı korumasızdır; açık alan veya nemli ortamlarda kullanılacaksa uygun bir muhafaza kutusu içine alınmalıdır.
- Kabloyu bağlantı noktasından ayırırken veya adaptörü sokete takıp çıkarırken kablodan değil jakın gövdesinden tutup çekin; kablodan çekmek zamanla iç bağlantıda kopmaya, gevşemeye veya lehim noktasının yorulup ayrılmasına neden olabilir, bu yüzden kabloyu ayrıca proje kutusuna sabitlemek uzun ömür açısından faydalıdır.
