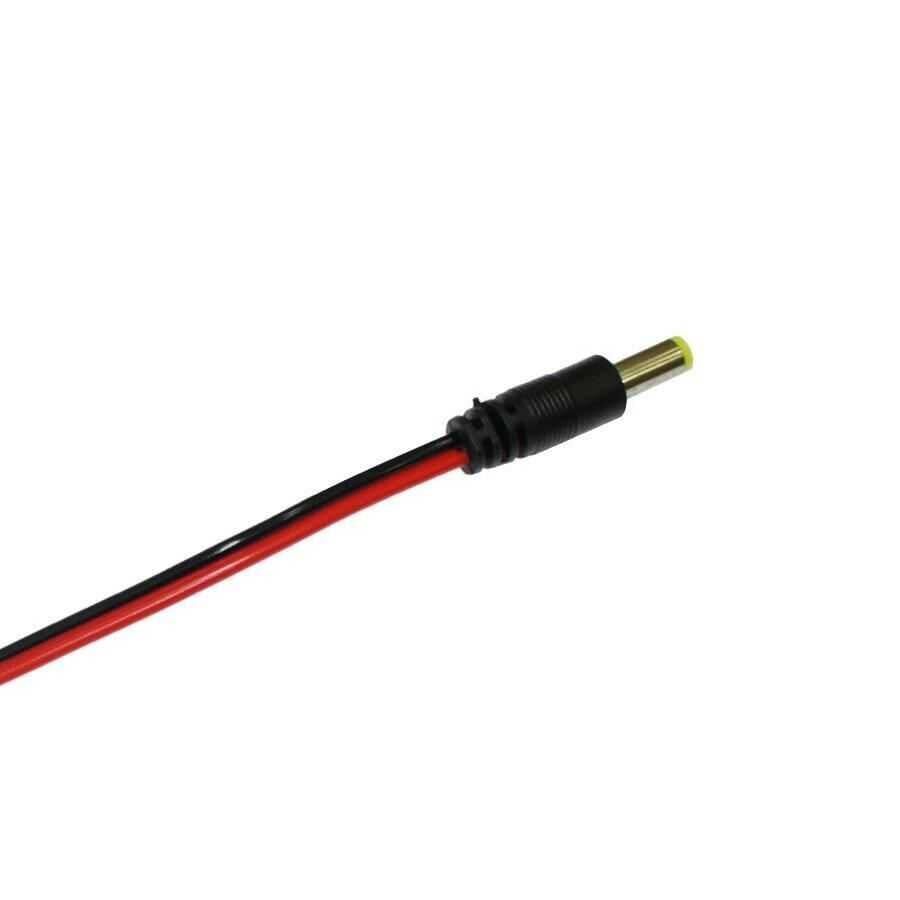

2.1mm Kablolu Jack Erkek - 20 cm Kablo

2.1 mm Kablolu Jack Erkek konnektör, ucunda 20 cm uzunluğunda kablo bulunan standart bir DC güç fişidir. Elektronik projelerde harici bir güç adaptöründen, akü paketinden veya pil kutusundan gelen gerilimi devreye, geliştirme kartına ya da güç modülüne aktarmak için kullanılır. İç pimi 2,1 mm çapında olan bu erkek uç, aynı ölçüdeki dişi DC güç soketlerine (jack girişlerine) tam oturacak şekilde tasarlanmıştır. Kablonun bir ucu fabrikada jack gövdesine sabitlenmiş olarak gelirken diğer uç genellikle açık uçlu bırakılır; böylece kullanıcı devresine doğrudan lehimleyebilir, klemens ile bağlayabilir ya da başka bir konnektöre monte edebilir. Basit yapısı, hazır kablolu geliş şekli ve düşük maliyeti sayesinde hobi elektroniği, prototipleme, eğitim projeleri ve küçük ölçekli üretim işlerinde en çok tercih edilen güç bağlantı elemanlarından biridir. Uluslararası literatürde "5.5x2.1mm barrel jack" olarak da anılan bu ölçü ailesi, aktif bir elektronik devre içermez; sadece mekanik temas yoluyla gerilimi bir noktadan diğerine ileten pasif bir bağlantı parçasıdır.

Teknik Özellikler

Öne Çıkan Özellikler

• 2,1 mm iç pim çapı sayesinde piyasadaki yaygın 2,1 mm dişi DC jack girişlerine (kart, modül ve cihaz soketlerine) doğrudan takılır.
• 20 cm uzunluğundaki kablo, güç kaynağı ile devre arasında kısa mesafeli bağlantılarda ek kablo kullanma ihtiyacını ortadan kaldırır ve kablo karmaşasını azaltır.
• Hazır kablolu yapısı sayesinde jack tarafında ayrıca lehimleme veya vidalama yapmadan doğrudan devrenize entegre edebilirsiniz.
• Kompakt ve hafif gövdesi, projelerin içine veya proje kutusu tasarımlarına kolayca yerleştirilmesine imkan tanır.
• Erkek yapı, standart 2,1 mm dişi jack soketlerine sahip her türlü kart, modül ve cihazla eşleşir.
• Açık uçlu kablo tarafı, farklı gerilim ve akım ihtiyaçlarına göre serbestçe kesilip özelleştirilebilir, istenirse başka bir konnektör de eklenebilir.
• Tek parça ve hareketli aksamı olmayan basit yapısı, kırılma ve arızalanma riskini düşük tutar.

Kullanım Alanları

• Bir Arduino Uno veya benzeri geliştirme kartının DC giriş soketine harici 9V adaptörden veya pil kutusundan güç vermek için kablo ucunu kaynak tarafına bağlamak.
• LM2596 gibi step-down (buck) regülatör modüllerinin giriş klemensine güç kaynağından gelen gerilimi taşımak.
• LED şerit sürücü devrelerinde veya küçük güç kaynaklarında DC çıkışını proje kutusu üzerindeki jack soketine bağlamak.
• Kendi tasarladığınız bir devre kartına, panelden monte edilen dişi DC jack yerine doğrudan lehimlenerek harici besleme girişi oluşturmak.
• Robotik projelerde batarya paketinden gelen kabloyu sürücü kartın güç girişine bağlamak için ara eleman olarak kullanmak.
• Test masasında farklı DC adaptörleri hızlıca prototip devrelere bağlayıp gerilim/akım ölçümü yapmak.
• Eğitim ve atölye ortamlarında öğrencilere lehim ve devre bağlantısı öğretirken pratik, hazır uçlu bir örnek parça olarak kullanmak.

Bağlantı ve Kullanım

Kablonun jack tarafı fabrikada hazır geldiği için ek bir işlem gerektirmez; jack ucunu güç kaynağınızın veya devrenizin dişi 2,1 mm DC soketine ittirerek takmanız yeterlidir. Kablonun açık uçlu tarafında iki damar bulunur: genellikle çizgili veya farklı renkteki damar iç pime yani (+) uca, düz renkli damar ise dış gövdeye yani (-) uca karşılık gelir; ancak bu renklendirme üreticiden üreticiye değişebileceğinden bağlamadan önce bir multimetre ile pim ve gövde arasındaki uçları mutlaka teyit edin. Açık uçları devrenizin güç girişine lehimleyebilir, bir klemens bloğuna sıkıştırabilir veya bir breadboard güç modülünün VIN/GND giriş uçlarına bağlayabilirsiniz. Lehim yaptıktan sonra açık kalan metal kısımları ısı büzüşmeli hortum veya elektrik bandıyla izole etmeniz, kısa devre ve temas riskini önler. Ters polarite bağlantısı yapılan hassas modüllerde kalıcı hasar oluşabileceğinden, özellikle yeni bir kaynakla çalışırken polariteyi devreyi kalıcı olarak bağlamadan önce düşük gerilimde ve kısa süreli test etmeniz önerilir. Vidalı klemensli bir breadboard güç modülü kullanıyorsanız damarları klemensin ilgili + ve - gözlerine sıkıca sıkıştırıp gevşek temas kalmadığından emin olun, aksi halde kararsız bağlantı devrenin aralıklı çalışmasına ya da hiç çalışmamasına neden olabilir.

Paket İçeriği

• 1 adet 2,1 mm erkek DC güç jack konnektörü
• 20 cm uzunluğunda bağlantı kablosu (jack ucuna fabrikada sabitlenmiş)
• Kablonun diğer ucu açık (soyulmuş/lehimlenebilir) uçlu, ek bağlantı elemanı içermez

Dikkat Edilmesi Gerekenler

• Bağlamadan önce mutlaka polariteyi (hangi damarın + hangi damarın - olduğunu) bir multimetre ile kontrol edin; ters bağlama hassas elektronik kartlarda kalıcı hasara yol açabilir.
• İç pim çapı 2,1 mm ile uyuşmayan farklı ölçülerdeki dişi jack soketlerine zorlayarak takmayın; bu durum temas sorununa, gevşek bağlantıya veya mekanik hasara neden olabilir.
• Kabloyu keskin kenarlardan geçirmeyin ve sık bükülen noktalarda gerektiğinde bantla sabitleyin; ince yapılı kablo zamanla yorulma kırığı yaşayabilir ve kopan bir damar kesintili çalışmaya yol açabilir.
• Taşınabilecek akım, kablonun kesitine (tel kalınlığına) bağlıdır; yüksek akım çeken devrelerde kabloda ısınma olup olmadığını gözlemleyin ve gerekirse daha kalın kesitli kablo tercih edin.
• Açık uçları birbirine değecek şekilde bırakmayın; kısa devre riskine karşı lehim sonrası ısı büzüşmeli hortum veya elektrik bandı ile mutlaka izole edin.
• Konnektör nem ve suya karşı korumalı değildir; nemli ortamda veya dış mekanda kullanılacaksa ek izolasyon veya su geçirmez muhafaza uygulayın. Ayrıca farklı markaların ürettiği dişi soketlerle eşleştirildiğinde imalat toleranslarına bağlı olarak takıp çıkarma hissi hafif sıkı veya gevşek olabilir; bu durum tek başına bir arıza belirtisi sayılmaz.
