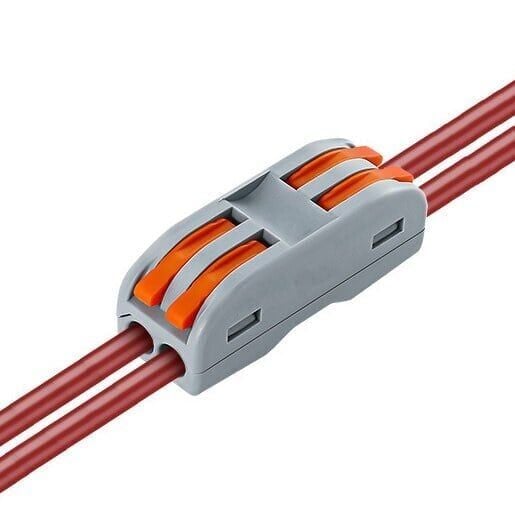

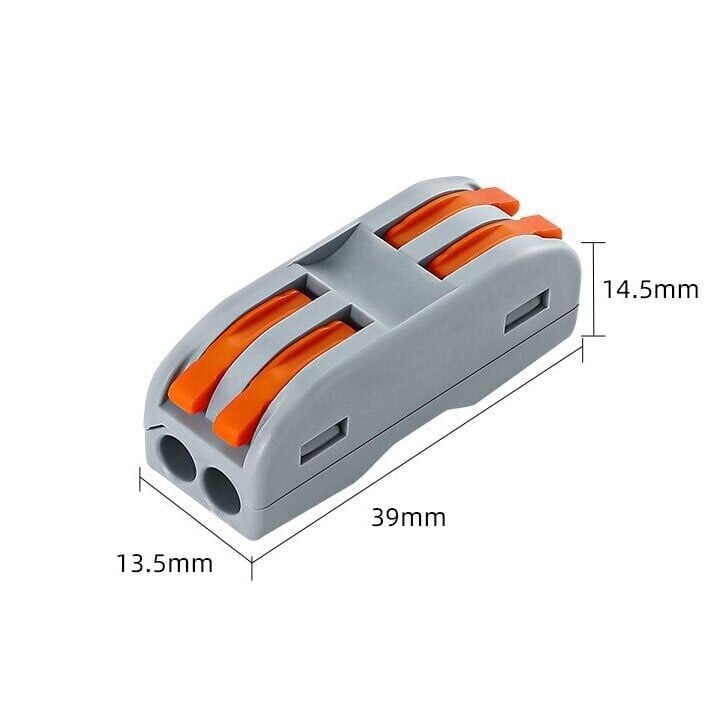

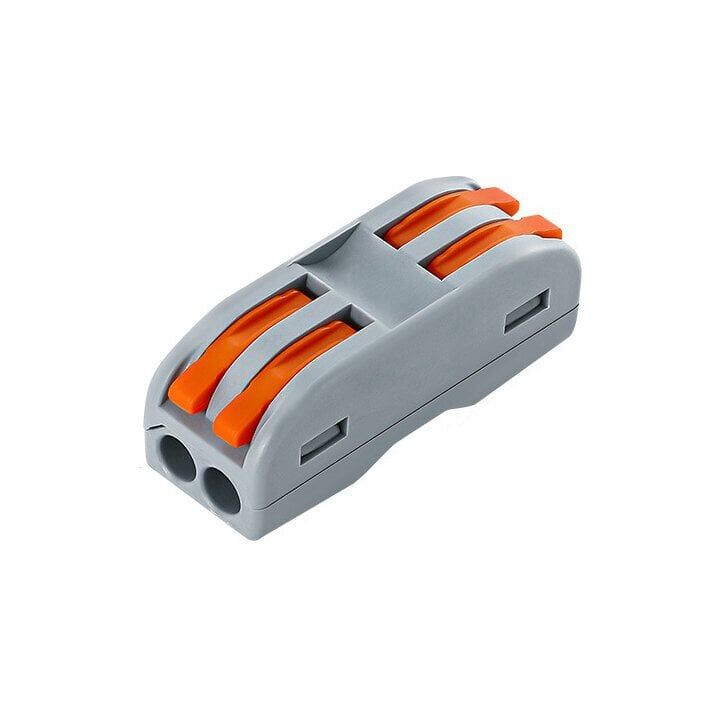

2 Giriş 2 Çıkış Vidasız Klemens - 12-28AWG CH-222

2 Giriş 2 Çıkış Vidasız Klemens (CH-222), tornavida veya vida sıkma işlemi olmadan kablo eklemek ya da dallandırmak için kullanılan yaylı/kaldıraçlı hızlı bağlantı konnektörüdür. Gövdedeki kaldıraç kolu kaldırılarak kablo yuvaya yerleştirilir, kol kapatıldığında iç yay mekanizması kablo üzerine baskı uygulayarak elektriksel temas sağlar. 12-28AWG aralığındaki hem tek telli hem çok telli bakır kabloları kabul eder, böylece ince sinyal kablolarından nispeten kalın güç kablolarına kadar geniş bir yelpazede kullanılabilir. İki giriş iki çıkış uçlu doğrusal yapısı, aynı hat üzerinde iki kablo ucunu birleştirmeye ya da tek bir hattı ikiye bölerek dallandırmaya imkan tanır.

Teknik Özellikler

Öne Çıkan Özellikler

• Vidasız kaldıraç mekanizması sayesinde tornavida kullanmadan, elle bastırıp kapatarak saniyeler içinde kablo bağlantısı yapılabilir.
• 12-28AWG gibi geniş bir kesit aralığı, tek bir konnektör tipiyle hem ince sinyal kablolarının hem de nispeten kalın güç kablolarının aynı gövdede bağlanmasına imkan verir.
• Kaldıraç açılıp kapatılarak bağlantı hasar görmeden defalarca sökülüp yeniden kurulabilir, bu da prototipleme sürecinde deneme yanılmayı kolaylaştırır.
• Tek telli (solid) ve çok telli (örgülü) bakır iletkenlerin her ikisiyle de uyumlu çalışır, farklı kablo tiplerini karıştırmadan kullanmaya izin verir.
• 2 giriş 2 çıkış yapısı, bir hattı ikiye ayırarak dallandırma veya iki ayrı kabloyu tek noktada birleştirme işlemini tek bir gövdede toplar.
• Lehim, kablo başlığı (ferrül) veya izole bant gerektirmediği için kurulum hem daha hızlı hem de daha düzenli, dağınık olmayan bir görünüm sağlar.
• Kompakt gövde boyutu sayesinde dar pano içlerinde, kutu içi kablolamada ve sıkışık kablo demetleri arasında az yer kaplar.

Kullanım Alanları

• Arduino veya benzeri bir geliştirme kartına güç veren kabloyu, projeyi lehimlemeden bozmadan iki ayrı noktaya dallandırmak.
• LED şerit hattının ortasından yeni bir dal çekerek ikinci bir aydınlatma bölgesine veya ek bir LED grubuna güç taşımak.
• Sensör kablosunun ucu montaj noktasına yetişmeyecek kadar kısa kaldığında, lehim yapmadan araya uzatma kablosu eklemek.
• Otomasyon panosu içinde birden fazla röle veya modülün ortak besleme hattına aynı noktadan, dağınık kablo ekleri olmadan bağlanmasını sağlamak.
• Prototip devrelerde kabloları lehimsiz şekilde geçici olarak birleştirip test etmek, devre değiştiğinde kolayca sökebilmek.
• Robotik projelerde motor sürücüsünden gelen güç hattını, tek bir kaynak kablodan birden fazla noktaya dağıtmak.

Bağlantı ve Kullanım

Bağlantı yapılacak kablonun ucundaki izolasyon yaklaşık 10-12 mm uzunluğunda soyulur ve iletken teller birbirine dolanmaması için hafifçe bükülür. Klemens üzerindeki kaldıraç kol yukarı kaldırılarak ilgili giriş veya çıkış yuvası açılır, soyulmuş kablo ucu yuvanın sonuna kadar itilir. Kaldıraç kol aşağı bastırılıp kapatıldığında iç yay mekanizması kabloyu sabitler ve elektriksel temas oluşur; aynı işlem karşı taraftaki ikinci giriş ve çıkış için tekrarlanır. Bağlantıyı sökmek gerektiğinde kaldıraç tekrar kaldırılır ve kablo yuvadan çekilerek çıkarılır; klemens gövdesi bu işlemden hasar görmez ve yeniden kullanılabilir. Bağlantı tamamlandıktan sonra kabloyu hafifçe çekerek yuvaya tam oturup oturmadığı kontrol edilebilir; kablo yuvadan kolayca çıkıyorsa kaldıraç yeterince kapanmamış demektir ve işlem tekrarlanmalıdır. Farklı kesitteki iki kabloyu aynı anda tek bir yuvaya sokmak yerine, her kablo için gövde üzerindeki ayrı bir giriş veya çıkış noktasının kullanılması önerilir. Klemens, DC güç hatlarında olduğu gibi düşük gerilimli AC sinyal hatlarında da kullanılabilir; ancak taşınacak akımın, kullanılan kablo kesitine uygun sınırlar içinde kalmasına dikkat edilmelidir.

Paket İçeriği

• 1 adet 2 Giriş 2 Çıkış Vidasız Klemens (CH-222); gövde üzerinde 2 giriş ve 2 çıkış olmak üzere toplam 4 kaldıraçlı kablo yuvası bulunur
• Kaldıraç açma/kapama mekanizması gövdeye entegredir, kurulum için ayrı bir tornavida veya kablo sıkma aleti teslim edilmez
• Vida, somun, pul veya benzeri ek bir bağlantı parçası yer almaz; ürün baştan sona vidasız çalışacak şekilde tasarlanmıştır
• Kablo hazırlığı için gereken izolasyon soyma işlemi kullanıcı tarafından ayrı bir pense veya kablo soyma aletiyle yapılmalıdır, bu alet pakete dahil değildir

Dikkat Edilmesi Gerekenler

• Belirtilen 12-28AWG aralığının dışında kalan çok ince veya çok kalın kablolarda temas zayıf kalabilir ya da kablo yuvaya hiç sığmayabilir; kullanmadan önce kablo kesitinin bu aralıkta olduğu kontrol edilmelidir.
• Klemens, üzerinden geçecek devrenin gerilim ve akım değerlerine uygun seçilmelidir; kapasitesinin üzerinde yüklenen hatlarda aşırı ısınma riski oluşabilir.
• Nem, su veya yüksek neme maruz kalabilecek dış mekan uygulamalarında ek bir koruma (izole kutu, sıcak yapıştırıcılı hortum vb.) olmadan kullanılmamalıdır.
• Kaldıraç kol tam kapatılmadan bırakılırsa kablo gevşek kalabilir ve zamanla temas kesilebilir; bağlantı sonrası kolun tam oturduğundan ve kablonun çekildiğinde çıkmadığından emin olunmalıdır.
• Kablo ucu yetersiz soyulursa izolasyon içeride kalarak elektriksel temas sağlanamaz, aşırı soyulursa açıkta kalan iletken komşu bağlantıya temas edip kısa devreye yol açabilir.
• Aynı yuvaya kalınlığı birbirinden çok farklı iki kablonun birlikte sokulması önerilmez; bu durum gevşek temasa, ısınmaya veya kablo yalıtımının zamanla hasar görmesine neden olabilir.
