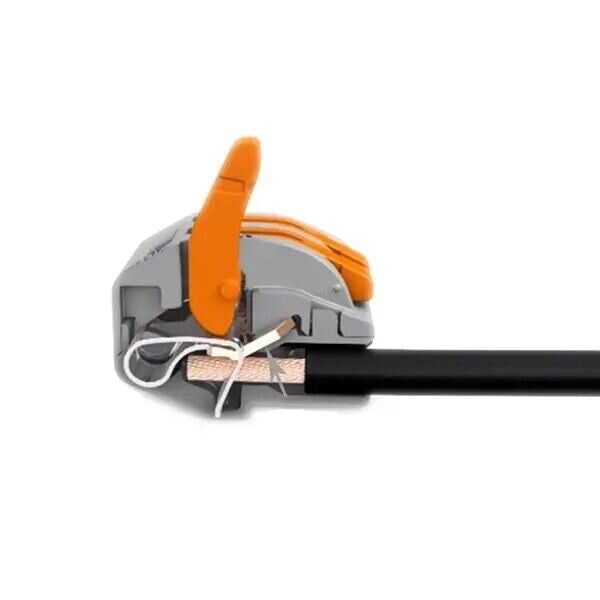

2-Pin Vidasız Tek Yönlü Klemens - 12-28AWG CH-212

CH-212, iki adet kabloyu vida sıkma veya lehim yapma ihtiyacı olmadan hızlıca birleştirmek için tasarlanmış vidasız (yaylı) tip bir klemenstir. İçerisindeki metal yaylı kelepçe mekanizması sayesinde ucu soyulmuş kablo konnektöre ittirilir ittirilmez sıkıca kavranır ve elektriksel temas anında sağlanır. Tek yönlü yapısı, her iki kablo girişinin gövdenin aynı yüzünde, yan yana konumlandığı ve kabloların aynı yönden ittirildiği anlamına gelir; bu da klemensi kablo-kablo ek yeri olarak kullanmaya uygun hale getirir. 12-28 AWG aralığındaki ince ve orta kalınlıktaki kabloları desteklediği için sinyal hatlarında ve düşük güçlü besleme kablolarında, özellikle Arduino ve elektronik proje kablolamalarında tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Kabloları vida sıkma veya lehimleme yapmadan, sadece ittirerek bağlamayı sağlar; bu da özellikle çok sayıda bağlantı yapılması gereken projelerde kurulum süresini önemli ölçüde kısaltır.
• Tek yönlü, paralel girişli gövde yapısı sayesinde her iki kablo aynı yüzdeki girişlere yan yana ittirilerek bağlanır; bu da kablo demeti içinde toplu ve düzenli bir görünüm sağlar.
• 12-28 AWG gibi geniş bir kablo kesiti aralığını desteklediği için hem ince sinyal kablolarında hem de nispeten kalın besleme kablolarında aynı klemens tipi kullanılabilir, bu da stok çeşitliliğini azaltır.
• Yaylı iç mekanizma, kablo çekilmeye çalışıldığında kabloyu daha sıkı kavrayarak bağlantının titreşim veya hafif çekme kuvveti altında kendiliğinden gevşemesini zorlaştırır.
• Küçük ve kompakt gövdesi sayesinde dar kutu içi kablolamalarda, muhafaza içine sığdırılması gereken projelerde ve prototip devrelerde az yer kaplar.
• Lehim ütüsü, havya, kalay veya vida tornavidası gibi ek ekipman gerektirmediğinden, elektrik tesisatçısı deneyimi olmayan hobi amaçlı kullanıcıların da güvenle uygulayabileceği basit bir bağlantı yöntemi sunar.
• Kablo iterek takıldığında yaylı kelepçenin oturduğu genellikle elle hissedilen bir dirençle anlaşılır, bu da bağlantının tam olarak tamamlandığını anlamayı kolaylaştırır.

Kullanım Alanları

• Arduino projelerinde güç kaynağından gelen iki ucu kesilmiş kabloyu lehim yapmadan, klemense ittirerek hızlıca birleştirmek.
• LED şerit veya modül besleme kablosunun kopan ya da montaj sırasında kısa gelen ucunu uzatmak için araya ek kablo eklemek.
• Prototip aşamasında sensör kablosunu lehim yapmadan, kalıcıya yakın bir ek noktasıyla uzatmak.
• Masaüstü elektronik deney setlerinde breadboard'a sığmayan veya breadboard dışında kalan güç ve toprak hatlarını hızlıca birleştirmek.
• Küçük robot projelerinde motor sürücüsü kartından tekerlek motoruna giden kabloyu, gövde içinde uygun uzunlukta yeniden düzenlemek için uzatmak veya değiştirmek.
• Ev tipi DIY elektronik onarımlarında kopan ince kabloları elde lehim ekipmanı bulunmadığı durumlarda güvenle birleştirmek.
• Eğitim ortamlarında öğrencilerin lehim aleti kullanmadan, devre kablolamasını sınıf ortamında güvenli şekilde tamamlayabilmesi için pratik bir bağlantı çözümü sağlamak.
• Sera veya bahçe sulama otomasyonu gibi projelerde dış mekana uzanan alçak gerilim sinyal kablosunu, kutu içinde ana kartla birleştiren ara bağlantı noktası olarak kullanmak.

Bağlantı ve Kullanım

Kullanmadan önce birleştirilecek her iki kablonun ucundaki yalıtım yaklaşık 8-10 mm uzunluğunda sıyrılır ve iletken teller birbirine dolanmayacak, tek bir demet halinde düz kalacak şekilde düzeltilir. Çok telli (örgülü) kablo kullanılıyorsa telin dağılmaması için hafifçe bükülmesi, klemense girerken tellerin kenardan kaçıp kısa devre yapmasını önler. Gövdenin aynı yüzünde yan yana bulunan girişlerden birine birinci kablo, diğerine ikinci kablo, iletken tamamen içeri girip yaylı kelepçeye oturana kadar düz bir hareketle ittirilir; bu sırada kablonun eğik değil, giriş eksenine paralel tutulması tam temas için önemlidir. Tek yönlü yapı nedeniyle her iki kablo da aynı yönden ittirildiğinden bağlantı kablo demeti içinde toplu bir ek noktası olarak kalır. Bağlantı tamamlandıktan sonra her iki kablo da hafifçe çekilerek yerine tam oturup oturmadığı kontrol edilmeli; kablo düz çekişle çıkmaz, gevşeklik hissedilirse kabloyu kendi ekseninde hafifçe döndürerek çıkarıp işlem baştan tekrar denenmelidir.

Paket İçeriği

• CH-212 2 pin vidasız tek yönlü klemens

Dikkat Edilmesi Gerekenler

• Üretici tarafından belirtilen anma gerilim ve akım değerleri doğrulanamadığından, güç hatlarında kullanmadan önce ürünün etiket veya ambalaj bilgisi mutlaka kontrol edilmeli, yüksek akım çeken devrelerde temkinli davranılmalıdır.
• Kablo ucundaki yalıtım gerekenden fazla sıyrılırsa açıkta kalan iletken kısa devreye yol açabilir; sıyırma uzunluğu klemens gövdesini aşmayacak, tam yaylı kelepçenin kavrayacağı kadar olmalıdır.
• 12 AWG'den kalın veya 28 AWG'den ince kablolar bu klemense tam oturmayabilir; bu durumda bağlantı gevşek kalabilir, temas direnci artabilir ve zamanla ısınma görülebilir.
• Nem ve suya maruz kalan dış mekan uygulamalarında kullanılması önerilmez; klemens kuru iç mekan kablolaması için tasarlanmıştır, dış ortamda kullanılacaksa ayrıca su geçirmez bir muhafaza içine alınmalıdır.
• Kablo klemense tam oturmadan güç verilirse temas noktasında kıvılcım, ısınma ve zamanla bağlantının tamamen kopması görülebilir; bu yüzden bağlantı sonrası kontrol atlanmamalıdır.
• Farklı kesitteki iki kabloyu (örneğin çok ince bir sinyal kablosu ile kalın bir besleme kablosunu) aynı klemense takmak, ince kabloda yeterli sıkışma sağlanamadığı için sağlıklı temas oluşturmayabilir.
• Klemens tek yönlü ve iki girişli olduğundan üç veya daha fazla kabloyu tek noktada birleştirmek için kullanılamaz; bu tür ihtiyaçlarda çok yollu bağlantı elemanları tercih edilmelidir.
