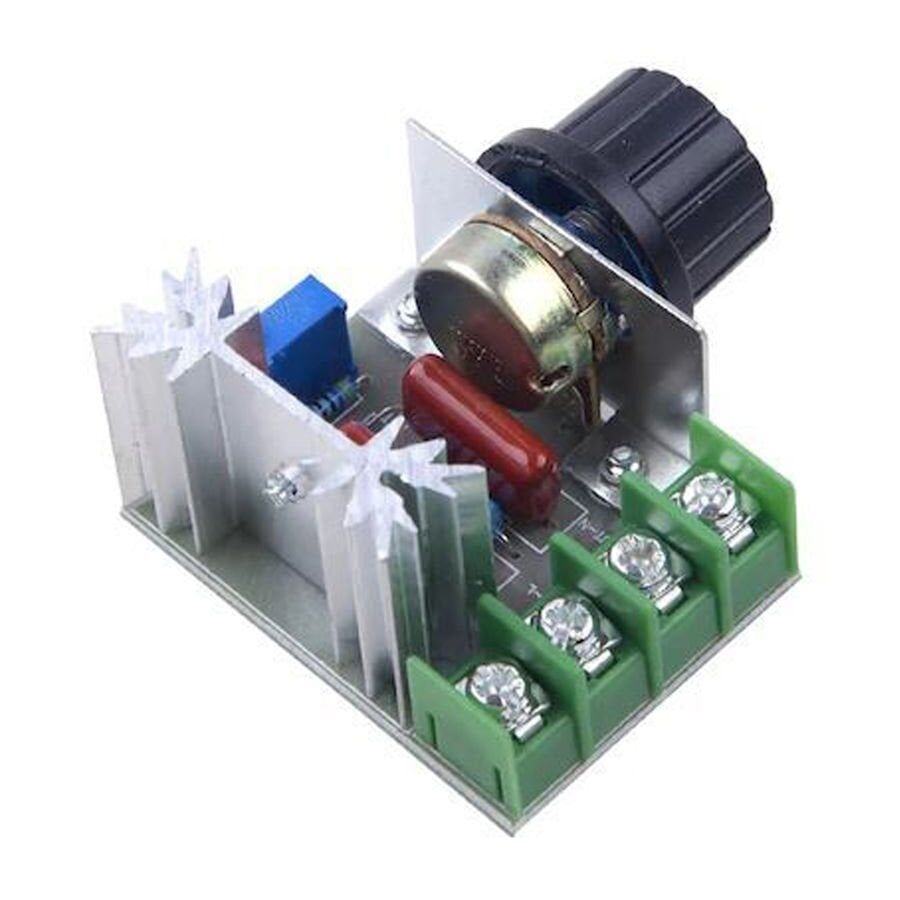

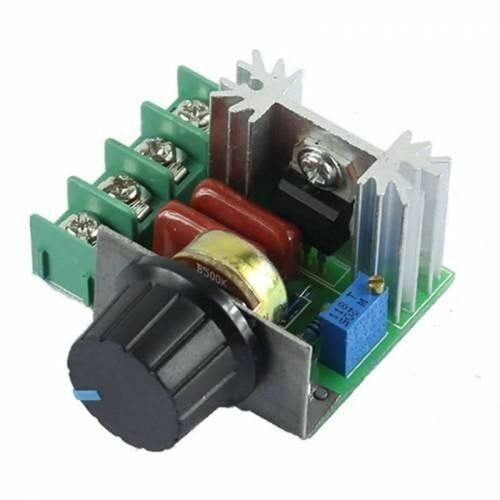

2000W Yüksek Güçlü Gerilim Regülatör

2000W Yüksek Güçlü Gerilim Regülatörü, şebeke hattından gelen AC 220V gerilimini kesmeden, her yarım periyotta belirli bir açıdan itibaren ileten TRIAC (tristör) tabanlı bir faz kesme (phase-cutting) devresidir. Modül, sinüs dalgasının bir bölümünü keserek yüke aktarılan ortalama gücü elektronik olarak azaltır ya da artırır; bu yöntem, akımı doğrudan sınırlayan dirençli regülatörlere göre çok daha az ısı kaybıyla çalışır. Ön paneldeki döner potansiyometre saat yönünde çevrildikçe iletim açısı genişler ve yüke giden güç yükselir, ters yönde çevrildiğinde güç azalır. 2000W'a kadar dirençli ve fırçalı AC motor yüklerini kaldıracak şekilde tasarlanmıştır; ısıtıcı, ampul, fan veya elektrikli el aleti gibi cihazların güç ya da hız ayarında tek başına kullanılabilir. Devre yalnızca alternatif akım (AC) hatlarında çalışır, doğru akım (DC) devrelerinde kullanılamaz. Aynı işi bir güç direnciyle (rezistif reosta) yapmaya çalışan klasik yöntemlere kıyasla TRIAC devresi, kesilen enerjiyi ısıya çevirmediği için hem daha verimli hem de daha kompakt bir çözüm sunar; bu nedenle onlarca yıldır endüstriyel pano uygulamalarından hobi elektroniği projelerine kadar geniş bir yelpazede tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• 2000W'a kadar yüksek güçlü AC yükleri, ek bir sürücü veya kontrol kartına ihtiyaç duymadan tek başına yönetebilir.
• Ön paneldeki döner potansiyometre ile çıkış gücünde minimumdan maksimuma kadar kademesiz (sürekli) ayar imkanı sunar.
• TRIAC tabanlı faz kesme yöntemi kullanıldığından, akımı doğrudan sınırlayan dirençli regülatörlere kıyasla çok daha az enerji ısı olarak harcanır.
• Üzerine sabitlenmiş alüminyum soğutucu, yüksek güçte sürekli çalışma sırasında TRIAC üzerindeki sıcaklık artışını sınırlamaya yardımcı olur.
• Vidalı giriş/çıkış terminalleri, kalıcı montajlarda kablo bağlama ve sökme işlemini araç gerektirmeden kolaylaştırır.
• Ek bir mikrodenetleyici, yazılım veya harici kontrol sinyaline ihtiyaç duymadan tamamen bağımsız (stand-alone) olarak çalışır.
• Kompakt kart tasarımı sayesinde pano içi veya cihaz gövdesi içine gömülü montaja uygundur.
• Aynı devre yapısı onlarca yıldır endüstriyel ve DIY projelerinde kullanılan, basit ve güvenilirliği kanıtlanmış bir kontrol yöntemine dayanır.

Kullanım Alanları

• Lehim istasyonunda rezistans tipi ısıtıcı ucun sıcaklığını, dijital bir kontrolcü olmadan manuel olarak kısmak veya artırmak.
• Fırçalı (üniversal) motorlu matkap, testere veya taşlama gibi el aletlerinin devir hızını, yükün gerektirdiği seviyeye göre kademesiz ayarlamak.
• Akkor veya halojen ampullerin parlaklığını atölye tezgahı, vitrin ya da sahne aydınlatmasında ihtiyaca göre kısmak.
• Elektrikli ısıtıcı, reşo veya rezistans telli sıcak tutucu cihazlarda güç seviyesini düşürerek enerji tüketimini sınırlamak.
• AC fan motorlarının hızını atölye havalandırmasında veya sera/kuluçka ortamında kademeli olarak azaltıp çoğaltmak.
• Rezistanslı AC ısıtıcı elemanla çalışan küçük ölçekli ısıtma tablalarında veya kurutma dolaplarında sıcaklığı dolaylı olarak sınırlamak.
• Elektrikli battaniye veya ısıtıcı yastık gibi düşük-orta güçlü rezistif cihazların ısı seviyesini, gücün 2000W sınırının çok altında kaldığından emin olarak kademeli ayarlamak.

Bağlantı ve Kullanım

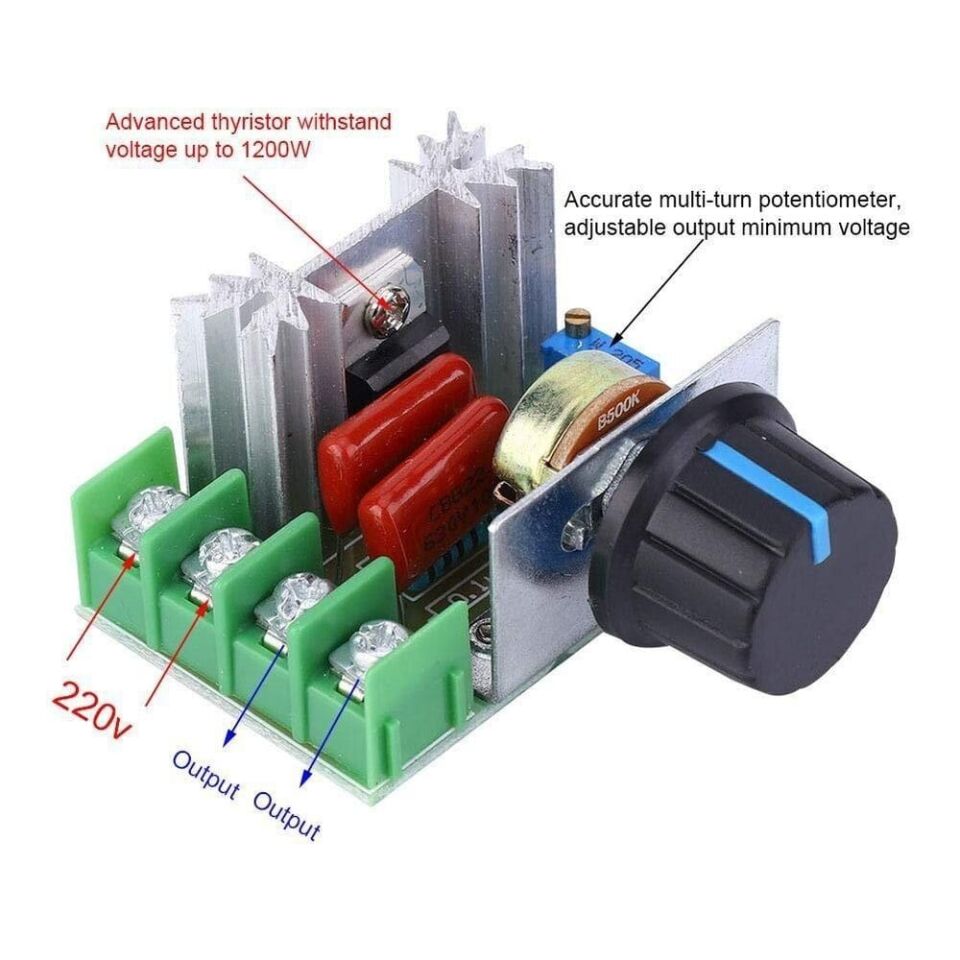

Modülün giriş tarafındaki L ve N vida terminallerine şebeke geriliminin faz ve nötr hatları bağlanır; çıkış tarafındaki L ve N terminallerine ise kontrol edilecek yük (örneğin ampul duyu, ısıtıcı rezistansı veya fırçalı motor) seri şekilde, yani yükün kendisi devrenin bir parçası olacak biçimde bağlanır. Ön yüzdeki potansiyometre düğmesi saat yönünde çevrildiğinde çıkışa aktarılan güç kademeli olarak artar, saatin tersi yönde çevrildiğinde ise azalır; ilk çalıştırmada düğmenin minimumda olduğundan emin olup gücü yavaşça artırmak önerilir. Devre şebeke gerilimiyle doğrudan temas ettiğinden montaj ve sökme işlemleri mutlaka elektrik beslemesi kesilmişken yapılmalı, bağlantılar tamamlandıktan sonra terminal vidalarının sıkılığı kontrol edilmelidir. Modül üzerinden ayrı bir toprak (PE) hattı geçmez; toprak bağlantısı gerektiren cihazlarda yükün kendi toprak hattı bu modülü baypas ederek doğrudan tesisata bağlanmalıdır. Çıkış gerilimi gerçek RMS (true-RMS) olmayan standart bir multimetreyle ölçüldüğünde, kesik sinüs dalga şekli nedeniyle okunan değer gerçek etkin değerden farklı çıkabilir. Modülün taşıyabileceği yaklaşık 9-10A'lik akımı güvenle iletebilmesi için giriş, çıkış ve yük tarafında kullanılan kabloların kesitinin bu akıma uygun seçilmesi, aksi halde kablo ve terminallerde aşırı ısınma riski oluşacağı unutulmamalıdır.

Paket İçeriği

• 1 adet 2000W Gerilim Regülatörü / Dimmer modülü (PCB kart üzerinde)
• Üzerine monte edilmiş ayar potansiyometresi ve döner kontrol düğmesi
• Giriş ve çıkış hatları için vidalı bağlantı terminalleri
• Isı dağıtımı için modül üzerine sabitlenmiş alüminyum soğutucu (heatsink)
• TRIAC ve faz kontrol devresine ait diğer elemanlar (kart üzerine lehimli, ayrı parça olarak gelmez)

Dikkat Edilmesi Gerekenler

• Bu modül şebeke gerilimiyle (220V AC) doğrudan çalışır; bağlantı, sökme ve bakım işlemleri mutlaka elektrik beslemesi kesilmiş haldeyken yapılmalıdır.
• TRIAC tabanlı faz kontrolü; LED ampul, elektronik trafolu halojen veya kapasitör start'lı (kalkış kondansatörlü) motor gibi yüklerde titreme, uğultu ya da erken arızaya yol açabilir, bu tür yükler için uygun değildir.
• Modül üzerinde genellikle kısa devre veya aşırı akım koruması bulunmaz; bağlanacak yükün gücünün 2000W sınırını aşmamasına dikkat edilmeli, gerekirse hat üzerine ayrı bir sigorta eklenmelidir.
• Bu cihaz gerçek anlamda bir DC gerilim regülatörü değildir; çıkışı kesikli (darbeli) bir AC dalga şeklidir ve hassas, dalgalanmasız bir DC güç kaynağı ihtiyacı için kullanılmamalıdır.
• Sürekli yüksek güçte çalıştırıldığında soğutucunun yeterli hava akışı alması sağlanmalı, kapalı ve havalandırmasız bir muhafaza içine sıkışık şekilde monte edilmemelidir.
• Potansiyometre düğmesi minimum konumdayken bile devrenin şebeke gerilimiyle temas halinde olduğu unutulmamalı, herhangi bir müdahaleden önce fişin prizden çekildiğinden emin olunmalıdır.
• Uzun süre tam güçte kullanmadan önce bağlı yükün nominal gücünün modülün beyan gücünü aşmadığından ve kullanılan kabloların bu akımı güvenle taşıyabilecek kesitte olduğundan emin olunmalıdır.
