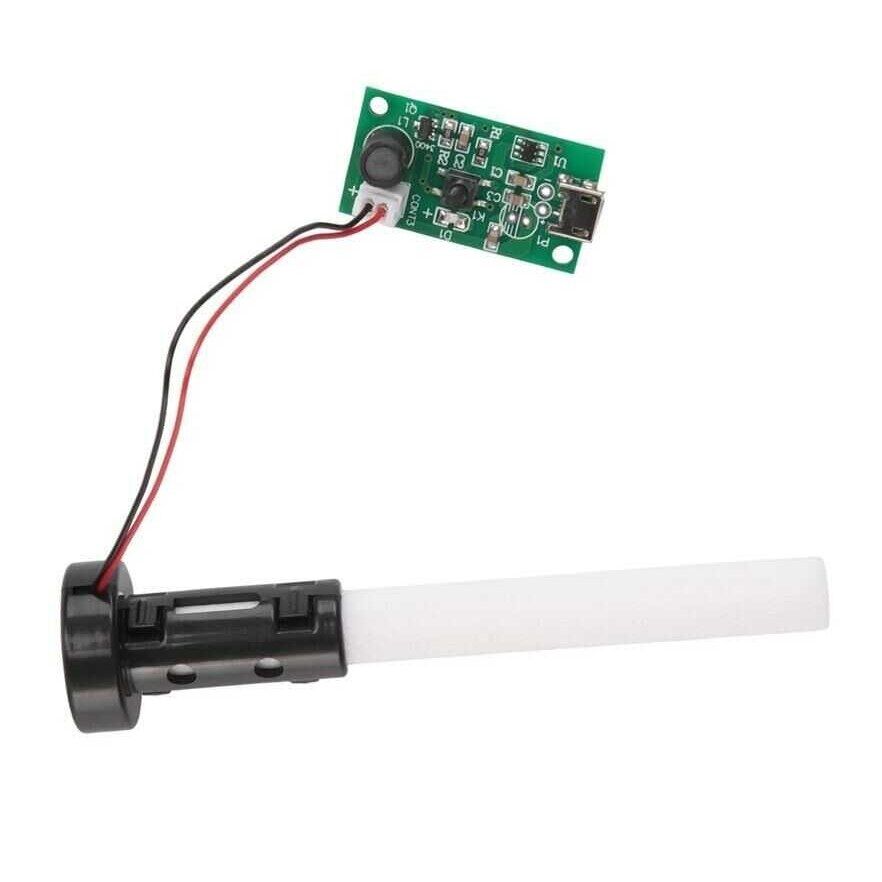

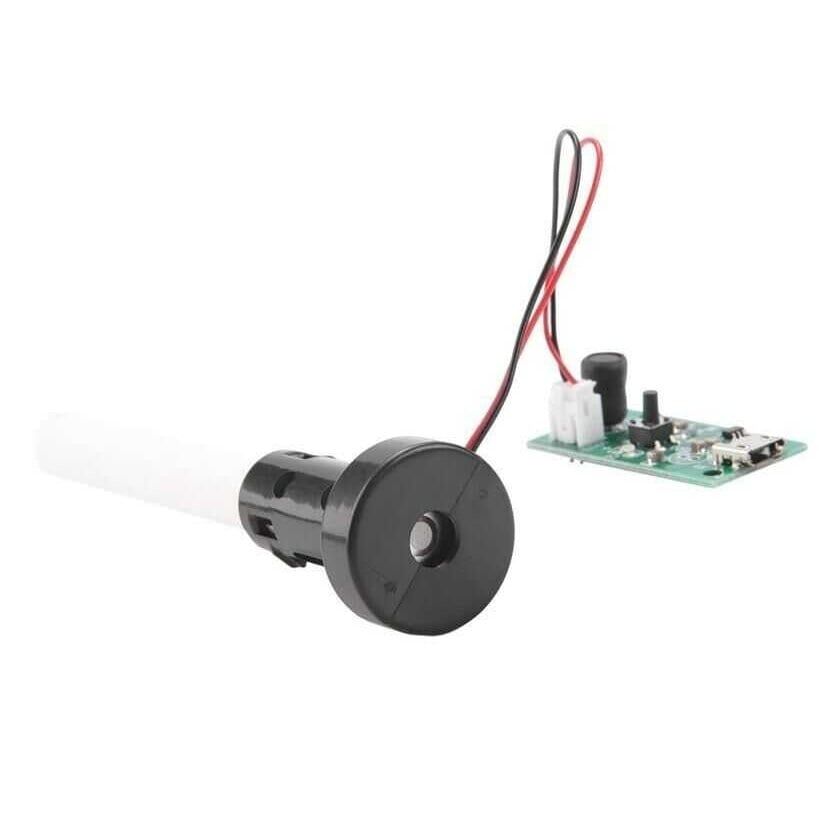

20mm Ultrasonik Sis Buhar Yapıcı Nem Modülü
20mm Ultrasonik Sis Buhar Yapıcı Nem Modülü, elektrik enerjisini yüksek frekanslı mekanik titreşime çeviren piezoelektrik bir disk ile bu diski süren elektronik sürücü kartını bir arada sunan hazır bir çözümdür. Disk suya daldırıldığında yaklaşık 113 kHz'lik titreşim su moleküllerini yüzeyden koparır ve mikron boyutunda damlacıklardan oluşan ince, yoğun bir sis tabakası ortaya çıkarır. Isıtıcı eleman ya da direnç kullanılmadığı için bu yönteme "soğuk buharlaştırma" denir; su kaynatılmadığından enerji tüketimi klasik buharlı nemlendiricilere göre düşük kalır. Sürücü kart üzerindeki devre kendi osilasyonunu kendi üretir, yani kullanıcının ayrı bir kare dalga jeneratörü veya frekans devresi kurmasına gerek kalmadan modül doğrudan bir DC güç kaynağına ya da mikrodenetleyici destekli bir anahtarlama devresine bağlanarak çalıştırılabilir. Bu yapısıyla modül; mini nemlendiriciler, dekoratif sis efektleri, nem artırma sistemleri ve DIY atomizasyon projelerinde sıkça tercih edilir.
Teknik Özellikler
| Disk çapı | 20 mm |
| Çalışma frekansı | 113 kHz ±3 kHz |
| Besleme gerilimi (sürücü kart) | DC 3,7-12V |
| Anma gücü | Maks. ~2,5 W, normal kullanımda ~1,5 W |
| Statik (sükunet) kapasitans | 3000 pF ±%15 |
| Piezo disk üzerindeki tepe gerilimi | Maks. 70 V (sürücü devre tarafından üretilir, besleme gerilimiyle karıştırılmamalıdır) |
| Sisleme kapasitesi | ≥70 mL/saat (su yüzeyinde çalışırken) |
| Disk yapısı | Paslanmaz çelik gövde üzerine monte piezoseramik eleman |
| Elektriksel bağlantı | 2 uçlu (+/-) güç girişi |
| Çalışma ortamı | Disk yüzeyinin su ile temas halinde olması gerekir |
| Sis parçacık boyutu | Mikron seviyesinde ince su buharı |
| Devre yapısı | Kendinden osilatörlü sürücü PCB (ayrı frekans jeneratörü gerekmez) |
Öne Çıkan Özellikler
- Isıtıcı eleman içermediği için "soğuk buharlaştırma" prensibiyle çalışır ve enerji tüketimi klasik buharlı nemlendiricilere göre görece düşüktür.
- 20 mm çapındaki kompakt disk boyutu sayesinde dar hacimli kutu, kap ve nemlendirici gövdelerin içine kolayca yerleştirilebilir.
- Kendinden osilatörlü sürücü kartı, kullanıcının ayrıca bir frekans üreteci devresi kurmasına gerek kalmadan modülün doğrudan DC güç kaynağıyla çalıştırılmasını sağlar.
- 113 kHz civarındaki yüksek titreşim frekansı, su yüzeyinde mikron boyutunda ince ve görsel olarak yoğun bir sis tabakası oluşturur.
- Geniş besleme gerilimi aralığı (DC 3,7-12V) sayesinde pil, adaptör veya mikrodenetleyici destekli anahtarlama devreleriyle uyumlu şekilde çalıştırılabilir.
- Hareketli mekanik parça (fan, pervane, pompa) bulunmadığından fan tabanlı nemlendiricilere kıyasla aşınma ve bakım ihtiyacı daha azdır.
- Sürücü kartı disk ile birlikte geldiğinden ek bir sürücü devre tasarlamaya veya satın almaya gerek kalmaz; modül tek parça olarak devreye entegre edilir.
Kullanım Alanları
- Masaüstü mini nemlendirici kutusunun su haznesine yerleştirilip odada sürekli ince bir sis/nem akışı üretmek.
- Sahne, vitrin veya etkinlik dekorunda küçük bir kutu içine yerleştirilerek yerden alçak seviyede yayılan sis efekti oluşturmak.
- Sera veya mantar yetiştirme kabininde su tankına daldırılarak ortam nem oranını otomatik sulama sistemine gerek kalmadan artırmak.
- Terraryum, paludaryum ya da bitki yetiştirme kabini üzerine monte edilip görsel ve fonksiyonel amaçlı su buharı efekti eklemek.
- Arduino veya ESP8266/ESP32 tabanlı bir nem kontrol devresinde, nem sensöründen gelen veriye göre transistör/röle üzerinden tetiklenerek otomatik nemlendirme yapmak.
- Oda kokusu difüzörü projelerinde su-esans karışımını inceltip ince bir buhar halinde ortama yaymak için kullanmak.
- Küçük ölçekli soğuk buhar jeneratörü prototiplerinde veya okul/hobi elektroniği projelerinde atomizasyon prensibini göstermek amacıyla kullanmak.
Bağlantı ve Kullanım
Sürücü kart üzerindeki iki uçlu (+ ve -) güç girişi, DC güç kaynağının kutuplarına doğru yönde bağlanmalıdır; ters bağlama devrenin çalışmamasına veya sürücü elemanların zarar görmesine yol açabilir. Disk kısmı, üzerindeki metal yüzey en az birkaç milimetre su ile örtülecek şekilde su haznesine daldırılır; kart ise nemden korunacak şekilde su seviyesinin üzerinde, kuru bir konumda sabitlenmelidir. Mikrodenetleyici üzerinden anahtarlamalı kullanımda modülün doğrudan bir dijital pine değil, akım gereksinimi nedeniyle bir transistör veya röle üzerinden ve ortak GND hattı ile beslenmesi önerilir. Güç verildiğinde disk yüzeyinde gözle görülebilir bir titreşim başlar ve kısa süre içinde su yüzeyinde sis oluşumu gözlenir; sis çıkışı zayıfsa su derinliğinin ve diskin suya tam temas edip etmediğinin kontrol edilmesi gerekir. Modül önce suya daldırılıp sonra enerjilendirilmeli, güç kesilmeden disk sudan çıkarılmamalıdır. Sürekli çalıştırma gereken projelerde besleme geriliminin belirtilen aralıkta sabit kalması, kararlı ve öngörülebilir bir sisleme performansı için önemlidir.
Paket İçeriği
- 1 adet 20mm ultrasonik sis/nem diski
- 1 adet sürücü PCB kartı
- Bağlantı kabloları
- Kullanım notu/talimat kağıdı bulunmayabilir; bağlantı bu açıklamadaki "Bağlantı ve Kullanım" bölümüne göre yapılabilir
Dikkat Edilmesi Gerekenler
- Disk, su teması olmadan kuru halde çalıştırılmamalıdır; kuru çalıştırma piezoelektrik elemanın kırılmasına veya kalıcı hasar görmesine yol açabilir.
- Sürücü kart kısmı suya veya neme temas ettirilmemelidir; sıçrayan su kartta kısa devreye ve kalıcı arızaya yol açabilir.
- Besleme geriliminin kutupları doğru bağlanmalıdır; ters polarite sürücü devresinin zarar görmesine neden olabilir.
- Sert veya kireçli su kullanımı disk yüzeyinde zamanla kireçlenmeye yol açarak sisleme verimini düşürebilir; mümkünse arıtılmış veya saf suya yakın su tercih edilmelidir.
- Uzun süreli kesintisiz çalıştırmalarda disk ve sürücü kart ısınabilir; sıcak ortamlarda veya kapalı kutularda aralıklı çalıştırma tercih edilmelidir.
- Su seviyesinin disk yüzeyinin altına düşmesine izin verilmemelidir; susuz kalan diskin enerjili şekilde çalıştırılması ömrünü kısaltabilir.
- Disk keskin darbelere karşı hassastır; montaj ve sökme sırasında seramik yüzeye baskı uygulanmamalı, aşırı güç kullanılmamalıdır.
- Modül kapalı, havalandırmasız bir kutu içine yerleştirilecekse oluşan yoğun sisin elektronik aksamla (kart, konnektör vb.) temas etmemesi için yerleşim planlanmalıdır.
