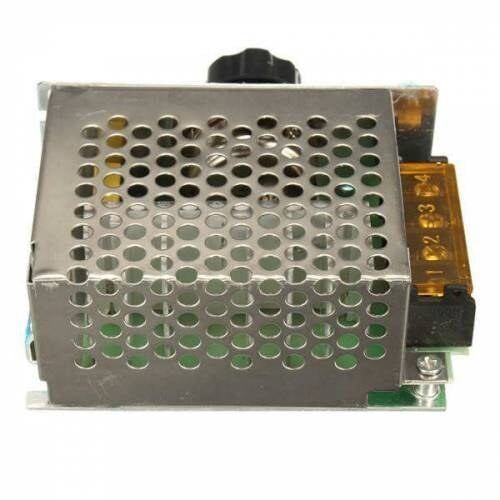

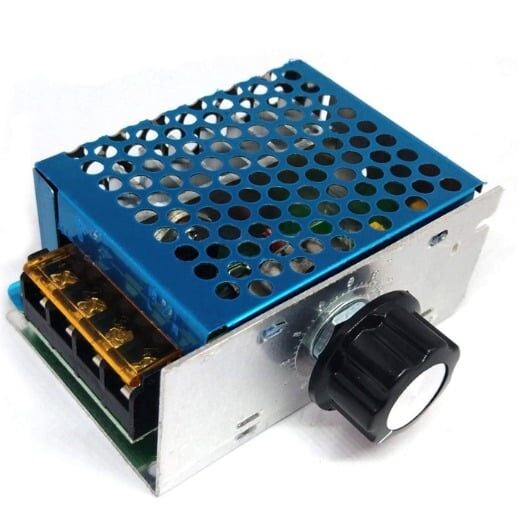

220V Ac 4000W Dimmer Motor Hız Kontrol Devre Motor Sürücü

220V AC 4000W Dimmer Motor Hız Kontrol Devresi, şehir şebeke gerilimiyle çalışan fırçalı (üniversal) AC motorların dönüş hızını veya akkor lamba/ısıtıcı gibi rezistif yüklerin güç seviyesini kademesiz biçimde ayarlamak için tasarlanmış bir triyak (TRIAC) tabanlı faz kontrol kartıdır. Devre, 220V şebeke hattındaki AC sinüs dalgasının her yarım periyodunda akımın iletime geçtiği anı geciktirerek yüke aktarılan ortalama gücü değiştirir; bu yönteme faz kesme (phase-cut) kontrolü denir. Kart üzerindeki döner potansiyometre çevrildikçe iletim açısı değişir, buna bağlı olarak motor hızı ya da lamba parlaklığı yumuşak biçimde artar veya azalır. 4000W'a kadar yük kaldırabilen gücüyle atölye tezgahı, ısıtıcı bobin ve benzeri yüksek akımlı uygulamalarda tercih edilen pratik bir çözümdür. Hareketli mekanik parça içermeyen basit elektronik yapısı sayesinde kurulumu kolaydır ve ek bir denetleyici veya yazılım gerektirmeden, tamamen elle yapılan bir ayarla çalışır.

Teknik Özellikler

Şebeke Gerilimi220V AC, 50/60HzMaksimum Yük Gücü4000W'a kadarKontrol ElemanıTRIAC (triyak) tabanlı faz kesme (phase-cut) devresiKontrol TipiTam dalga (her iki alterans) faz açısı kontrolüAyar ElemanıKart üzerinde döner potansiyometreÇalışma PrensibiAC sinüs dalgasının iletim açısını değiştirerek yüke aktarılan ortalama gücü ayarlamaUygun Yük TipiRezistif yükler (akkor/halojen ampul, ısıtıcı rezistans) ve fırçalı (üniversal) AC motorlarUygun Olmayan YükKalıcı kapasitörlü asenkron AC motorlar, LED sürücüler, anahtarlamalı güç kaynakları, endüktif trafolarGalvanik İzolasyonYok, devre doğrudan şebeke hattı potansiyelini taşırBağlantı YönüFaz (L) hattına seri bağlanır, nötr (N) hattı üzerinden doğrudan geçerMontaj ŞekliAçık PCB kart, ilave dış muhafaza içermezIsı DavranışıYüksek yükte triyak ısınabilir, sürekli tam yük kullanımında ilave soğutma önerilirKullanım SürekliliğiHobi ve atölye tipi kesikli/orta süreli kullanım için uygundurKontrol HassasiyetiPotansiyometre ile kademesiz (analog) güç/hız ayarıŞebeke Frekansı UyumuFaz kesme yöntemi hem 50Hz hem 60Hz şebekelerde çalışırAnma Akımı (yaklaşık)4000W / 220V ≈ 18-20A (rezistif yükte teorik üst sınır)Elektromanyetik ParazitFaz kesme anında RF paraziti oluşabilir, hassas cihaz yakınında filtre kullanılması önerilirMotor Torku DavranışıHız düşürüldükçe fırçalı motorun torku da azalır, çok düşük ayarda motor durabilirBakım İhtiyacıHareketli parça içermez, düzenli bakım gerektirmezÜrün KategorisiMotorlar & Sürücüler > Motor Sürücü Kartları

Öne Çıkan Özellikler

• 4000W'a kadar yüksek güçlü yükleri tek bir kart üzerinden kontrol edebilir.

• Triyak tabanlı faz kesme yöntemiyle kademesiz ve yumuşak bir hız/parlaklık ayarı sunar.

• Döner potansiyometre sayesinde herhangi bir mikrodenetleyiciye veya yazılıma ihtiyaç duymadan anında elle ayar yapılabilir.

• Doğrudan 220V şehir şebekesinden beslenir, ayrı bir DC güç kaynağı veya adaptör gerektirmez.

• Giriş ve çıkış klemensleri sayesinde mevcut hattın faz ucuna seri olarak kolayca eklenebilir.

• Kompakt PCB yapısı sayesinde pano içine veya bir proje kutusunun içine kolayca yerleştirilebilir.

• Hareketli mekanik parça içermediği için basit yapısı sayesinde uzun ömürlü ve düşük bakım gerektiren bir kontrol çözümü sunar.

Kullanım Alanları

• Atölyede kullanılan fırçalı taşlama veya matkap motorunun devrini işlenen malzemeye göre azaltıp çoğaltmak.

• Lehim/reçine kurutma istasyonu gibi düzeneklerde direnç telli ısıtıcının sıcaklığını kabaca ayarlamak.

• Atölye veya vitrin aydınlatmasında akkor ya da halojen lambaların parlaklığını kısmak.

• Küçük ahşap tornası veya karıştırıcı motorunun dönüş hızını işlenen malzeme cinsine göre değiştirmek.

• Konveyör bant veya taşıma sistemlerinde kullanılan fırçalı AC motorun hızını ürün akış temposuna göre ayarlamak.

• El aletleri onarım atölyesinde test tezgahına bağlanan çeşitli fırçalı motorların hız denemelerini tek bir kontrol ünitesiyle yapmak.

• Küçük ölçekli ambalaj tünelinde sıcak hava üfleyicinin ısıtıcı direncinin gücünü ürüne göre kademeli olarak ayarlamak.

Bağlantı ve Kullanım

Devrenin şebeke girişindeki faz (L) ucu 220V hattın canlı (faz) kablosuna, nötr (N) ucu ise nötr hattına bağlanır; çıkış tarafındaki faz ucu kontrol edilecek motorun veya yükün faz girişine seri olarak eklenir, nötr hattı ise yüke doğrudan devam eder. Kart üzerindeki potansiyometre saat yönünde çevrildikçe iletim açısı artar ve motora ya da lambaya aktarılan ortalama güç yükselir; tersi yönde çevrildiğinde güç azalır. İlk çalıştırmada potansiyometrenin en düşük konumda tutulup yükün devreye alınması, ardından yavaşça yükseltilmesi hem motoru hem de devreyi ani akım darbesinden korur. Kalıcı kurulumlarda tüm bağlantı noktalarının izole edilmesi ve kartın topraklı, kapalı bir kutu içine alınması önerilir. 4000W'lık nominal güce yakın çalışırken kart üzerinden yaklaşık 18-20A civarında akım geçebileceğinden, bağlantı için kullanılan kabloların bu akıma uygun kesitte seçilmesi ve klemens vidalarının gevşemeyecek şekilde sıkılması gerekir. Yeni kurulan bir sistemde önce düşük güçlü bir ampul gibi test yüküyle devrenin ve bağlantıların doğru çalıştığı kontrol edildikten sonra asıl motora veya yüksek güçlü yüke geçilmesi tavsiye edilir.

Paket İçeriği

• 1 adet 220V AC 4000W dimmer motor hız kontrol devre kartı

• Kart üzerine monte edilmiş ayar potansiyometresi

Dikkat Edilmesi Gerekenler

• Kart üzerinde şebeke gerilimi (220V AC) bulunur; bağlantı yapılırken ve kart açıktayken elektrik çarpması riskine karşı fiş prizden çekilmelidir.

• Devrede galvanik izolasyon yoktur; kartın gövdesi şebeke potansiyeli taşıdığından metal yüzeylere temas ettirilmeden, izoleli bir kutu içinde kullanılması gerekir.

• Kalıcı kapasitörlü asenkron motorlarda, LED sürücülerde veya anahtarlamalı güç kaynaklarında bu tür faz kesmeli dimmer devreleri düzgün çalışmayabilir, hatta cihaza zarar verebilir.

• Sürekli yüksek güçte (özellikle birkaç yüz watt üzerinde) kullanımda triyak ısınabilir; havalandırması olmayan kapalı kutularda uzun süreli tam yük kullanımından kaçınılmalıdır.

• Kartın kendi üzerinde bir sigorta bulunmadığı durumlarda, yük hattına yükün akımına uygun ayrı bir sigorta eklenmesi güvenlik açısından önerilir.

• Nem ve toz devrenin çalışmasını olumsuz etkileyebileceğinden kart kuru ve kapalı bir ortamda kullanılmalı, çocukların erişemeyeceği şekilde monte edilmelidir.

• Devre banyo, mutfak tezgahı veya bahçe sulama sistemi gibi su sıçrama veya nem riski taşıyan alanlarda, ek bir su geçirmez muhafaza olmadan kesinlikle kullanılmamalıdır.

• Motorun anma gücü, kartın üzerine bağlanacağı yükün gücünden düşükse ya da motor kalkış akımı yüksekse, potansiyometre en düşük konumdan başlanarak kademeli yükseltme yapılmalı, motorun aşırı ısınıp ısınmadığı ilk kullanımlarda takip edilmelidir.
