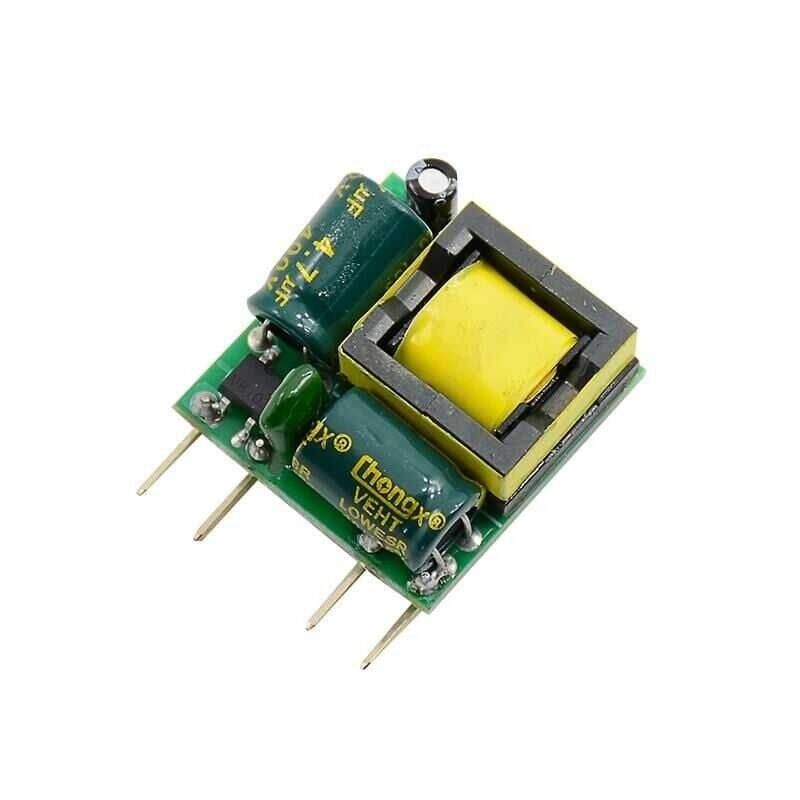

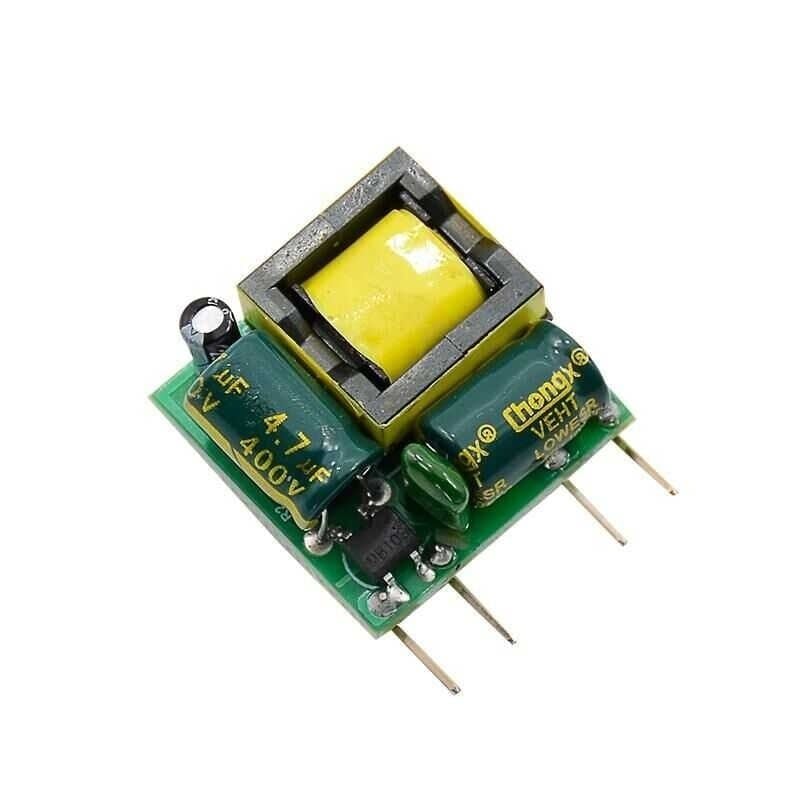

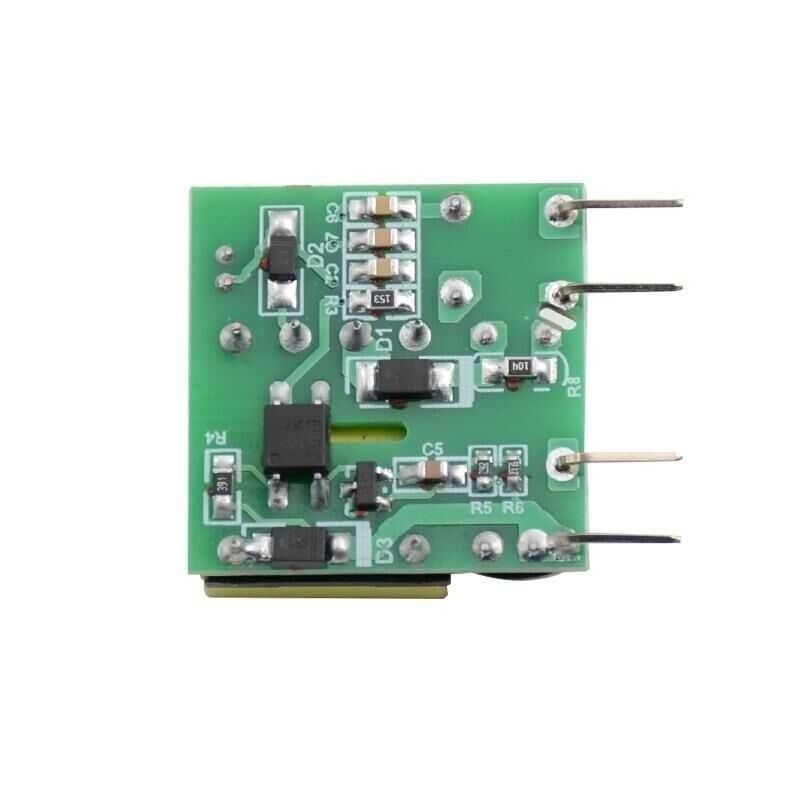

220V AC DC 12V 400mA Dönüştürücü Adaptör Devre Voltaj Düşürücü

Bu devre, 220V AC şebeke gerilimini doğrudan alıp çıkışında 12V DC, en fazla 400mA akım kapasitesine sahip düşük gerilimli bir besleme üretir. Küçük boyutlu bir kart üzerinde toplanan yapı, harici bir adaptör kutusuna ihtiyaç duymadan projenin veya cihazın gövdesi içine doğrudan monte edilebilecek şekilde tasarlanmıştır. Giriş tarafında şebekeden gelen faz ve nötr hattını karşılayan devre, çıkışında sabit bir 12V DC gerilim sağlayarak LED sürücü, röle modülü, kontrol kartı gibi düşük gerilimli yükleri beslemek için kullanılır. Voltaj düşürücü (buck) tipteki bu yapı, ayrı bir transformatörlü adaptöre göre daha az yer kaplayarak cihaz içi tasarımlarda pratik bir çözüm sunar. Devrenin küçük ölçüsü, sınırlı iç hacme sahip pano ve muhafazalarda entegrasyonu kolaylaştırır. Özellikle harici bir adaptör kutusunun sığmadığı veya estetik olarak tercih edilmediği ürünlerde, besleme kademesinin doğrudan ana devre kartıyla veya gövde içine yerleştirilmiş ayrı bir kart üzerinde birlikte bulunması istenir; bu devre tam olarak böyle bir ihtiyacı karşılamak üzere tasarlanmıştır. Kullanıcı açısından bakıldığında, prize takılan bir cihazın içine bu devre yerleştirildiğinde ayrıca bir 12V adaptör satın alma veya kablo düzenlemesi yapma zorunluluğu ortadan kalkar. Bu sayede hem malzeme listesi sadeleşir hem de nihai üründeki kablo karmaşası azalır.

Teknik Özellikler

Öne Çıkan Özellikler

• 220V AC şebeke gerilimini doğrudan 12V DC çıkışa çevirerek ayrı bir harici adaptör kullanma ihtiyacını ortadan kaldırır.
• Küçük boyutlu kart yapısı sayesinde cihaz kutusunun veya elektrik panosunun sınırlı iç hacmine kolayca yerleştirilebilir.
• 400mA'e kadar çıkış akımı sunarak orta güçlü LED sürücüler, röle modülleri ve kontrol kartları gibi yükleri besleyebilir.
• AC-DC anahtarlamalı güç kaynağı yapısı sayesinde küçük bir kart üzerinde toplanır ve cihaz içi montaja uygun kompakt bir çözüm sunar.
• Sabit 12V DC çıkışı, gerilim dalgalanmalarına duyarlı düşük gerilimli devrelerin güvenilir şekilde beslenmesine yardımcı olur.
• Doğrudan şebekeden beslenme özelliği, pil veya harici güç kaynağı taşımanın pratik olmadığı sabit kurulumlarda kolaylık sağlar.
• Bare PCB modül yapısı, üreticiye veya hobi projesine kendi kutusu ve konnektörünü tasarlama esnekliği tanır.
• Kompakt yapısı sayesinde seri üretim yapan üreticiler için montaj hattında hızlı entegrasyon imkânı sunar.

Kullanım Alanları

• Bir elektrik panosu içinde, kontrol rölesini çalıştırmak için pano içinden doğrudan 12V DC hattı oluşturmak.
• LED aydınlatma armatürünün gövdesi içine yerleştirilip, şebeke geriliminden doğrudan 12V LED şeridini beslemek.
• Otomatik kapı veya bariyer kontrol kartına, harici adaptör kutusu olmadan gövde içinden besleme sağlamak.
• Endüstriyel bir makine panosunda, sensör ve kontrol devrelerinin ihtiyaç duyduğu 12V besleme hattını oluşturmak.
• Duvar içine gömülü bir ev otomasyonu kontrol kutusunda, mikrodenetleyici kartını şebekeden doğrudan beslemek.
• Güvenlik kamerası veya alarm santralinin gövdesi içinde, şebekeden doğrudan 12V besleme hattı oluşturmak.
• Sulama otomasyon kutusunda, valf sürücü röleyi ve kontrol devresini tek bir şebeke bağlantısıyla beslemek.
• Asansör veya kapı kontrol panosunda, ana şebekeden ayrı bir yardımcı 12V hattı çekmeden pano içinde besleme üretmek.

Bağlantı ve Kullanım

Devrenin giriş tarafındaki iki uç, şebekeden gelen faz (L) ve nötr (N) hatlarına bağlanır; bu uçların yeri genellikle kart üzerinde "AC IN" veya "220V" etiketiyle belirtilir. Çıkış tarafındaki iki uçtan biri 12V DC pozitif (+), diğeri ise DC negatif/GND hattıdır ve bu uçlar beslenecek devrenin güç girişine polarite dikkate alınarak bağlanmalıdır. Devre montajı sırasında giriş (AC) ve çıkış (DC) hatlarının birbirine kısa devre olmayacak şekilde fiziksel olarak ayrı tutulması, hem güvenlik hem de doğru çalışma açısından önemlidir. Bağlantılar tamamlandıktan sonra devrenin gerilim altındaki kısımlarının izole edilmesi, yalıtım bandı veya uygun bir kutu içine alınması önerilir. Çıkışa bağlanan yükün toplam akım ihtiyacının 400mA sınırını aşmadığından emin olunmalı, aksi halde çıkış gerilimi düşebilir veya devre koruma mekanizması devreye girip beslemeyi kesebilir. İlk çalıştırmadan önce, mümkünse devre şebekeye bağlanmadan çıkış uçları arasında kısa devre olmadığı bir multimetre ile kontrol edilmeli, ardından şebeke bağlantısı yapılmalıdır.

Paket İçeriği

• 1 adet 220V AC - 12V DC 400mA dönüştürücü/adaptör devresi

Dikkat Edilmesi Gerekenler

• Bu devre doğrudan şebeke gerilimiyle (220V AC) çalıştığından, bağlantı ve montaj işlemleri sırasında elektrik çarpması riskine karşı cihazın fişi prizden çekili halde çalışılmalıdır.
• Devre üzerinde açıkta kalan gerilim altındaki noktalar bulunabilir; bu nedenle temas riskini önlemek amacıyla uygun bir kutu veya muhafaza içine alınmadan kullanılmamalıdır.
• Çıkış akımı 400mA ile sınırlıdır; bu değerin üzerinde akım çeken yükler bağlanırsa devre aşırı ısınabilir veya arızalanabilir.
• Nem, su veya yoğuşmaya maruz kalabilecek ortamlarda kullanılması hem devrenin sağlığı hem de kullanıcı güvenliği açısından risklidir.
• Giriş ve çıkış hatlarının karıştırılması veya kısa devre edilmesi devrede kalıcı hasara yol açabilir; bağlantı öncesi etiketler dikkatle kontrol edilmelidir.
• Modülün izolasyon durumu (izoleli/izolesiz) için ürün üzerindeki etiket veya üretici bilgisi esas alınmalıdır; bu bilgi netleşene kadar çıkışa bağlanacak devrenin gövdesine veya insan tarafından erişilebilecek kısımlarına doğrudan temas edilmemesi önerilir.
• Devre bir bare PCB modül olduğundan, montaj yapılırken kartın alt yüzeyinin veya lehim noktalarının iletken bir yüzeye (metal pano gövdesi gibi) temas etmemesine dikkat edilmelidir.
• Şebeke tarafına bağlantı yapacak kişinin elektrik tesisatı ve düşük gerilimle çalışma konusunda temel bilgiye sahip olması, yanlış kablolama kaynaklı arıza ve kaza riskini azaltır.
