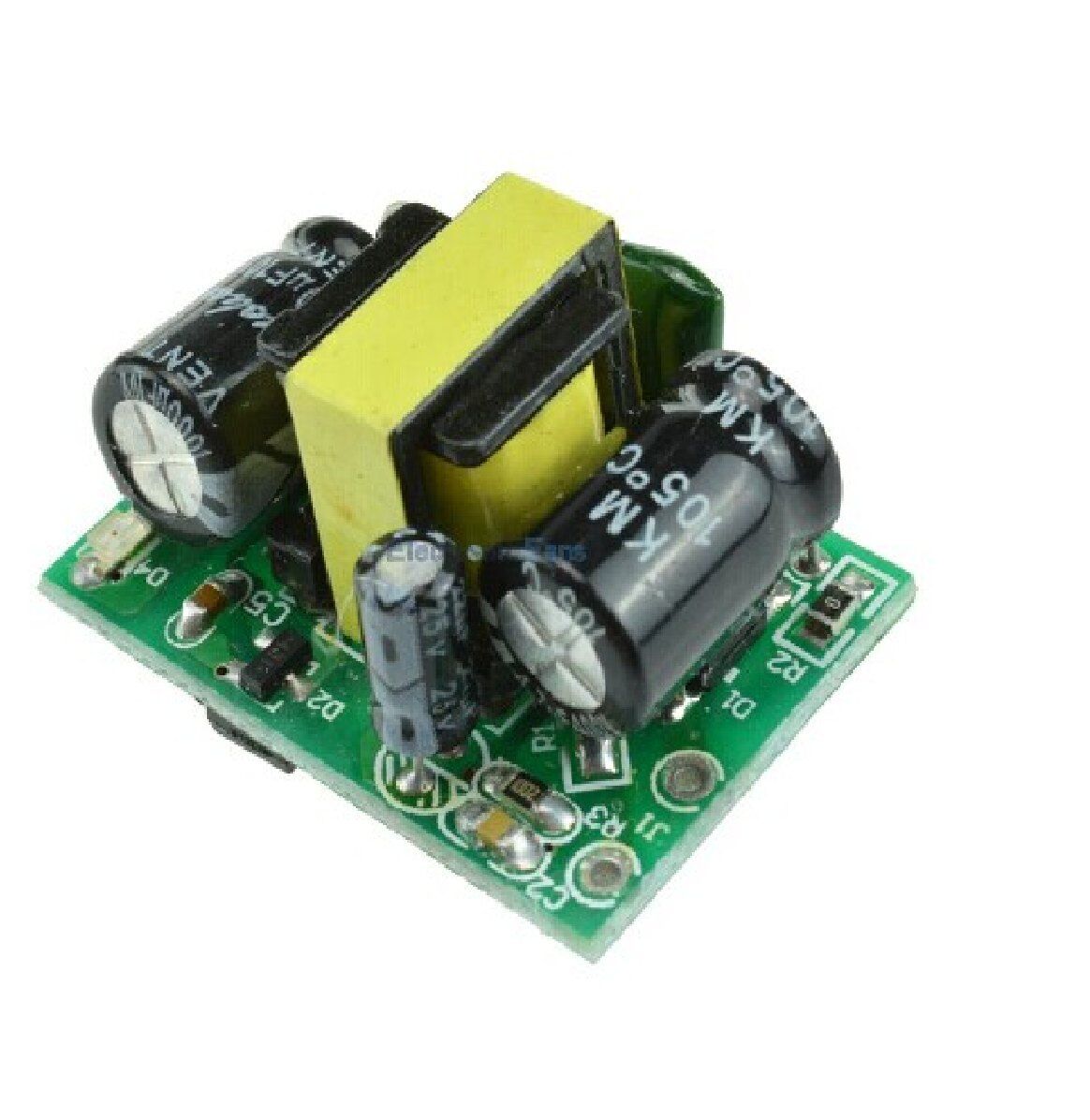

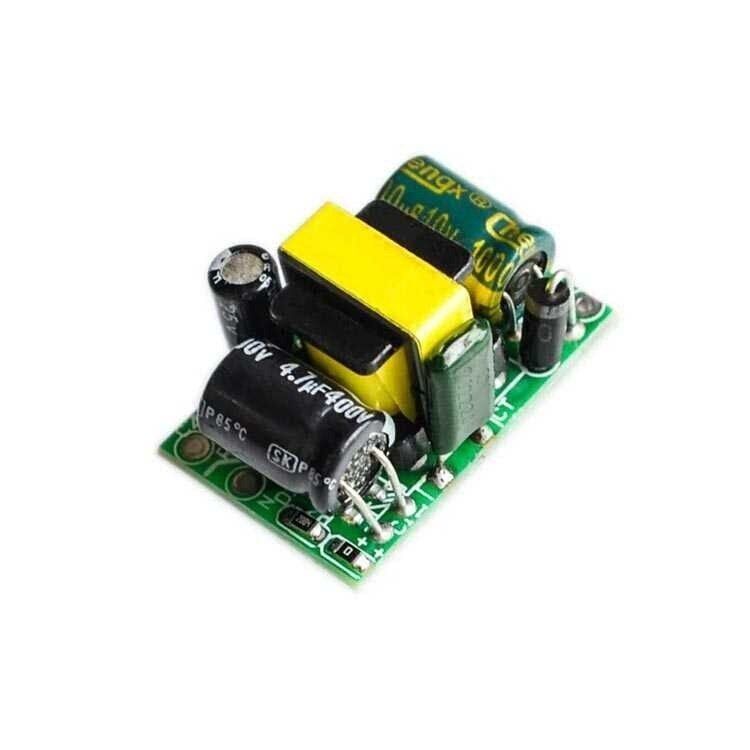

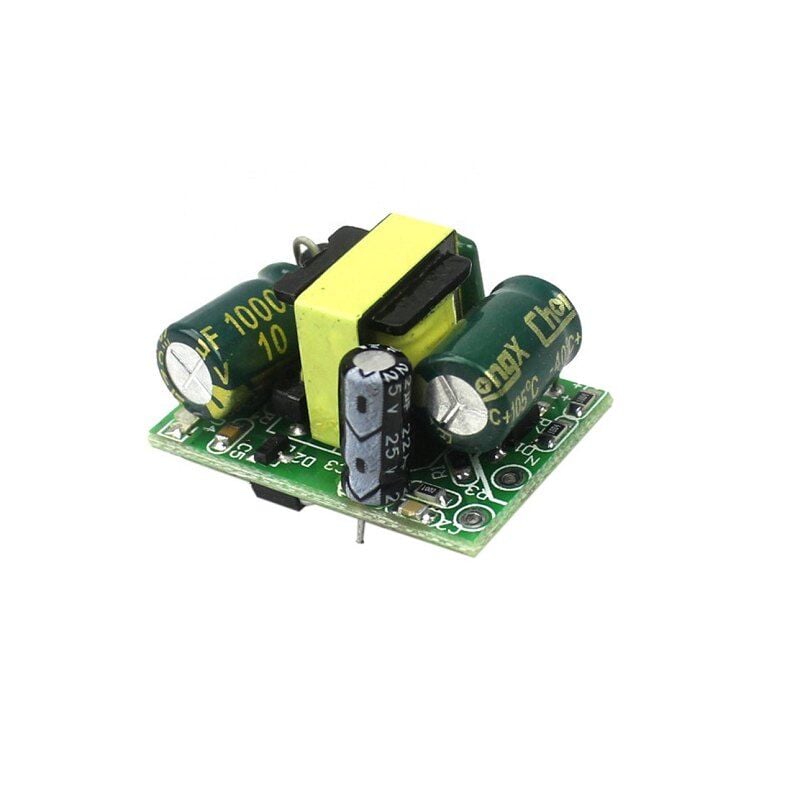

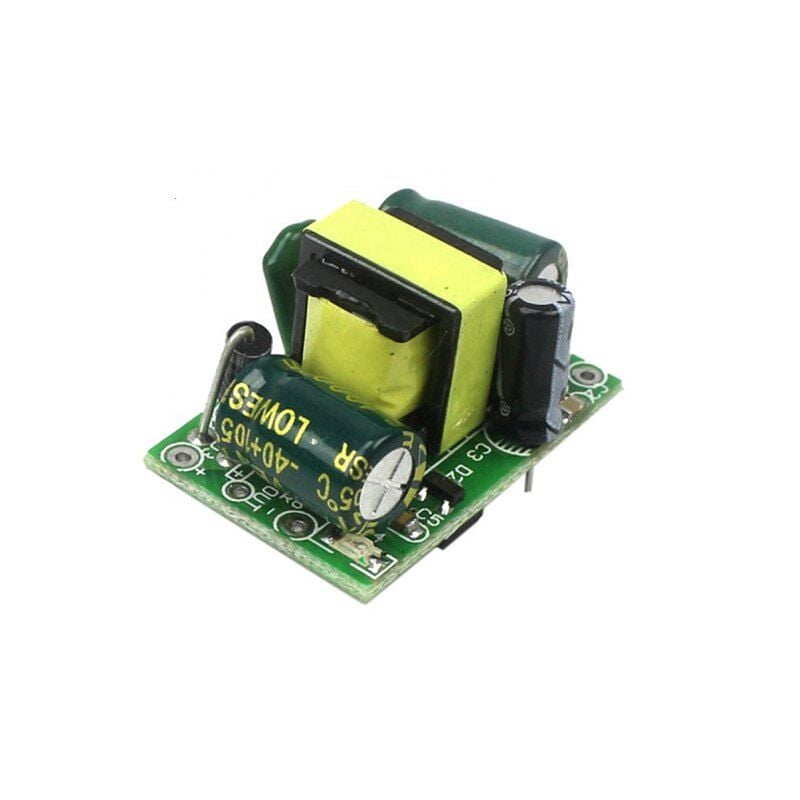

220V AC Giriş 5V Çıkış 700mA AC-DC Voltaj Düşürücü Modül

220V AC Giriş 5V Çıkış 700mA AC-DC Voltaj Düşürücü Modül, şebeke gerilimini hacimli bir trafo kullanmadan doğrudan 5V DC seviyesine indiren kompakt bir güç modülüdür. Anahtarlamalı (switch mode) bir yapıyla çalışır; geniş bir AC giriş aralığını kabul ederken çıkışında sabit ve kararlı 5V DC gerilim üretir. Böylece mikrodenetleyici kartları, sensörler, röle modülleri ve düşük güçlü gösterge devreleri gibi 5V ile beslenen sistemler, ayrı bir adaptöre gerek kalmadan doğrudan şebekeden çalıştırılabilir. İzoleli yapısı, çıkış devresinin şebeke gerilimine doğrudan maruz kalmasını engeller. Küçük boyutu sayesinde pano içi, priz kutusu veya cihaz gövdesi gibi dar alanlara kolayca yerleştirilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Hacimli bir trafo yerine kompakt anahtarlamalı devre kullanarak 220V şebeke gerilimini doğrudan 5V DC'ye düşürür, böylece ayrı bir adaptör kutusuna ihtiyaç bırakmaz.
• Çıkışta ±0.2V hassasiyetle sabit 5V gerilim sağlar; çıkış aralığı 4.8-5.2V bandında tutulduğu için hassas lojik seviyeli devrelerin beslenmesine uygundur.
• 700mA'e kadar yük akımı çekebilir, bu da 3.5W'a kadar güç gerektiren mikrodenetleyici, sensör ve gösterge devreleri için yeterli kapasite sunar.
• Dahili aşırı akım, kısa devre ve aşırı sıcaklık koruma devreleri sayesinde arıza durumlarında hem modülü hem de bağlı devreyi korur.
• Geniş giriş voltaj aralığı (AC 85-265V, 50/60 Hz) sayesinde şebeke geriliminin dalgalandığı veya farklı standartların kullanıldığı ortamlarda da kararlı çalışır.
• Giriş ile çıkış arasındaki izoleli yapı, çıkış tarafında çalışan mikrodenetleyici veya sensör devresini şebeke gerilimine karşı elektriksel olarak ayırır.
• -20°C ile +60°C arasında geniş bir sıcaklık aralığında çalışabildiğinden iç mekan ve pano içi kapalı montajlarda güvenle kullanılabilir.
• Küçük boyutu ve hafif yapısı sayesinde pano içi, priz kutusu, armatür gövdesi veya cihaz kasası gibi dar alanlara kolayca yerleştirilir.

Kullanım Alanları

• Akıllı priz veya röle kutusu içinde, 220V hattan doğrudan 5V besleme üretip içerideki mikrodenetleyiciyi ve Wi-Fi/röle modülünü çalıştırmak.
• Duvar tipi otomasyon panelinde PIR hareket sensörünü ve LED gösterge devresini ayrı bir adaptöre gerek kalmadan doğrudan şebekeden beslemek.
• Kapı zili veya interkom sistemlerinde ana hat gerilimini düşürüp devrenin 5V mantık seviyesini oluşturarak buton/sinyal devresini çalıştırmak.
• Sulama sisteminin kontrol kutusunda, şebeke gerilimini alıp toprak nemi sensörünü okuyan ve valfi süren zamanlayıcı/mikrodenetleyici devresine 5V sağlamak.
• Aydınlatma kontrol panelinde dokunmatik veya buton tabanlı arayüz devresine, ayrı bir güç kaynağı kutusu eklemeden kesintisiz 5V beslemesi vermek.
• LED gösterge/tabela panosunun kontrol kartını doğrudan şebekeden besleyerek panonun içine ayrı bir adaptör kutusu eklemeye gerek bırakmamak.
• Endüstriyel pano içinde sensör veya röle sürücü kartına, ana güç kaynağından bağımsız yardımcı bir 5V besleme hattı oluşturmak.
• Otomatik kapı/perde motoru kontrol kartında, alıcı devrenin çalışması için gereken düşük akımlı 5V hattını doğrudan şebekeden türetmek.

Bağlantı ve Kullanım

Modülün giriş tarafındaki L ve N uçları 220V AC şebeke hattına bağlanır; bu uçlarda her zaman şebeke gerilimi bulunduğu için bağlantı, hat ucuna sigorta veya devre kesici eklendikten ve enerji kesildikten sonra yapılmalıdır. Çıkış tarafındaki + ve - uçları ise beslenecek devrenin 5V DC giriş noktasına, polarite ters çevrilmeden bağlanır; bağlantı öncesi çıkış gerilimi bir multimetre ile kontrol edilerek doğru uca göre işaretlenmesi önerilir. Modülün izoleli anahtarlamalı yapısı giriş ile çıkış arasında galvanik izolasyon sağlar, ancak montaj sırasında AC hatların ve lehim noktalarının dokunulabilir yerlerden uzak tutulması, mümkünse tüm modülün bir muhafaza içine alınması gerekir. Beslenecek devrenin toplam akım çekişi 700mA'i aşmamalıdır; aştığı durumlarda modülün aşırı akım koruması devreye girerek çıkışı keser. Birden fazla küçük yükün (sensör, röle bobini, gösterge LED'i gibi) aynı 5V hattından beslendiği kurulumlarda toplam akımın bu sınırın altında kalması için önceden hesap yapılması tavsiye edilir.

Paket İçeriği

• 1 adet 220V AC Giriş 5V Çıkış 700mA AC-DC Voltaj Düşürücü Modül
• Bağlantı kablosu, harici muhafaza kutusu, montaj vidası ve kılavuz kitapçık paket içeriğine dahil değildir; bunların projeye göre ayrıca temin edilmesi gerekir.

Dikkat Edilmesi Gerekenler

• Giriş uçlarında (L, N) her zaman 220V şebeke gerilimi bulunur; bağlantı, sökme ve montaj işlemleri mutlaka elektrik kesilerek ve hat sigortası devre dışı bırakılarak yapılmalıdır.
• Modülün gövdesi ve bağlantı uçları izole edilmeden açıkta bırakılmamalı, temas riskini önlemek için mutlaka bir muhafaza/kutu içine monte edilmeli ve çocukların erişemeyeceği bir konuma yerleştirilmelidir.
• Çıkış akımının sürekli olarak 700mA'i aşmamasına dikkat edilmelidir; daha yüksek akım çeken devrelerde modül termal veya aşırı akım koruması devreye girip çıkışı kapatabilir ya da beklenen gerilimi veremeyebilir.
• Çıkış polaritesi (+ / -) ters bağlanmamalıdır; ters bağlantı beslenen mikrodenetleyici veya sensör devresine kalıcı zarar verebilir.
• Nemli veya yoğuşmaya açık ortamlarda kullanılmamalı, belirtilen -20°C ile +60°C sıcaklık ve %40-90 RH nem aralığı dışına çıkılmamalıdır.
• Modül çalışırken ısınabilir; havalandırması zayıf, kapalı ve yalıtım malzemesiyle tamamen sarılmış bir montaj noktasından kaçınılmalıdır.
• Giriş ve çıkış hatları birbirine kısa devre olacak şekilde yan yana döşenmemeli, kablolama sırasında AC ve DC taraflar arasında yeterli mesafe bırakılmalıdır.
• Modül üzerinde kullanıcı tarafından onarılabilir bir parça yoktur; arıza durumunda açılıp müdahale edilmemeli, doğrudan değiştirilmelidir.
• 220V şebeke bağlantısı konusunda deneyimsizseniz, montajı elektrik tesisatı konusunda bilgili bir kişiye yaptırmanız önerilir.
