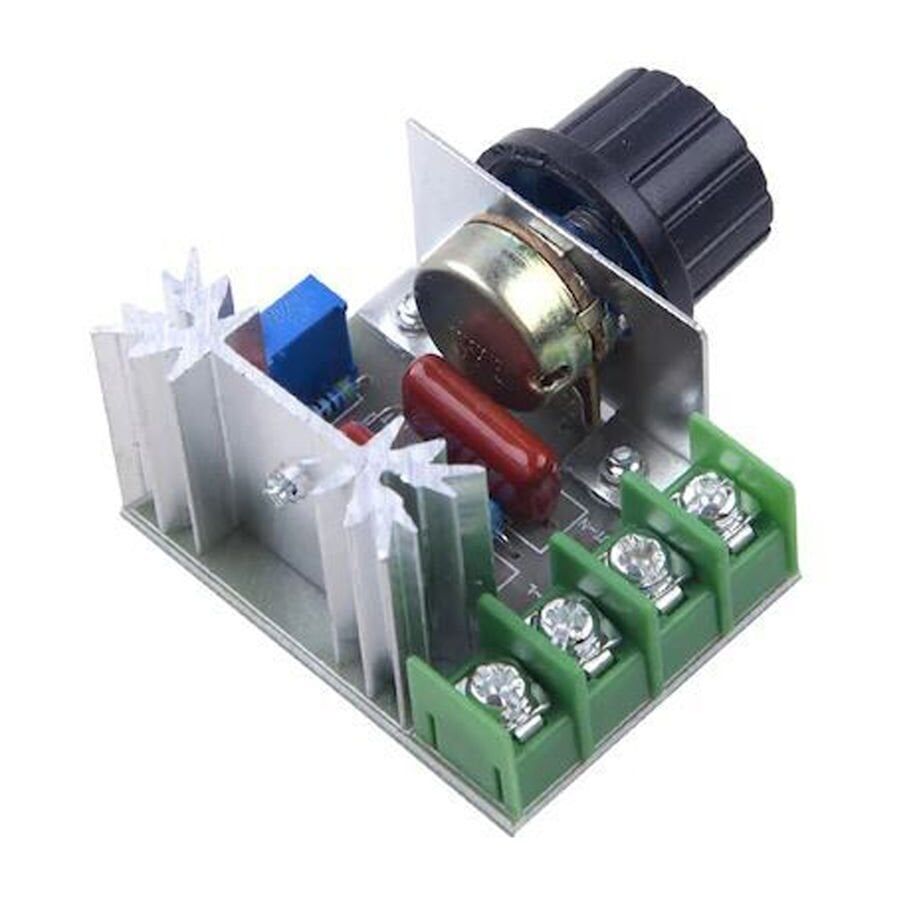

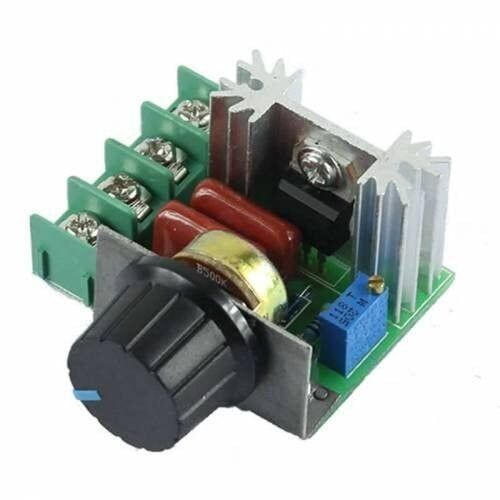

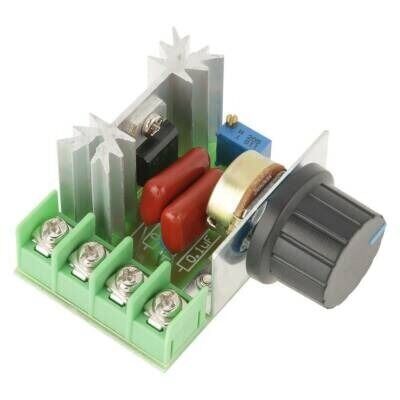

220V AC Motor Sürücü / 2000W Gerilim Regülatör Hız & Işık Dimmer

Bu modül, 220V AC şebeke gerilimini triac tabanlı faz kesme yöntemiyle kısarak yüke aktarılan etkin gerilimi ayarlayan bir gerilim regülatörü ve dimmer devresidir. Kart üzerindeki potansiyometre çevrildikçe her alternans içinde triac'ın iletime geçtiği an değişir, böylece yüke iletilen enerji miktarı kademesiz olarak artırılıp azaltılabilir. Bu prensip sayesinde tek bir modülle hem akkor veya halojen aydınlatmanın parlaklığı kısılabilir hem de fırçalı (üniversal) AC motorların dönüş hızı kabaca ayarlanabilir. 2000W'a kadar yük kaldırabilecek şekilde boyutlandırıldığından, atölye tezgahları, elektrikli el aletleri ve ısıtıcı gibi görece yüksek güçlü dirençsel veya fırçalı motorlu yüklerde kullanılabilir. Devre basit ve az elemanlıdır; bu da hem maliyeti düşürür hem de arıza teşhisini kolaylaştırır.

Teknik Özellikler

Öne Çıkan Özellikler

• Kart üzerindeki potansiyometre ile çıkış gerilimi kademesiz ve hassas şekilde ayarlanabilir.
• Triac tabanlı faz kesme yöntemi sayesinde enerji, direnç veya seri bileşen kullanılmadan doğrudan kontrol edilir.
• 2000W'a kadar yük kaldıracak şekilde boyutlandırıldığı için görece güçlü motor ve ısıtıcılarda kullanılabilir.
• Tek bir modül hem ışık kısma hem de fırçalı motor hız kontrolü işlevini birlikte karşılar.
• Vidalı klemens bağlantıları sayesinde lehim gerekmeden hızlı kablo bağlantısı yapılabilir.
• Az elemanlı basit devre yapısı, arıza durumunda kolay teşhis ve onarım imkanı sağlar.
• Ayarlanabilir güç aralığı sayesinde hem düşük güçlü bir lamba hem de yüksek güçlü bir ısıtıcı veya motor tek modülle sürülebilir.
• Ek bir sürücü kartına veya harici kontrolcüye ihtiyaç duymadan, doğrudan şebeke hattı üzerinden bağımsız çalışabilir.

Kullanım Alanları

• Tezgah tipi matkap, dekupaj testeresi veya taşlama makinesinde üniversal motorun dönüş hızını malzemeye göre kademesiz olarak ayarlamak.
• Basit havya veya rezistanslı ısıtıcıların ısıtma seviyesini kısmak (elektronik kontrollü lehim istasyonlarında kullanılmaz).
• Aspiratör, vantilatör veya küçük atölye fanı gibi düşük güçlü fan motorlarında hava debisini azaltmak (gölge kutuplu fan motorlarında hız düşüşü sınırlı olabilir).
• Konut veya işyerinde akkor ya da halojen aydınlatmanın parlaklığını ortama göre kısarak enerji tasarrufu sağlamak.
• Küçük atölye tezgahlarında (örneğin polisaj, zımpara veya bileme motoru) devir hızını yaklaşık olarak ayarlamak (hız yüke bağlı olarak değişir, sabit devir garanti edilmez).
• Elektrikli battaniye, ısıtıcı rezistans veya kuluçka makinesi gibi dirençsel ısıtma elemanlarının ısı seviyesini kademeli olarak kontrol etmek.
• DIY elektronik projelerinde dirençsel AC yükleri test etmek veya farklı güç seviyelerini denemek için ayarlanabilir bir AC gerilim kaynağı olarak kullanmak.

Bağlantı ve Kullanım

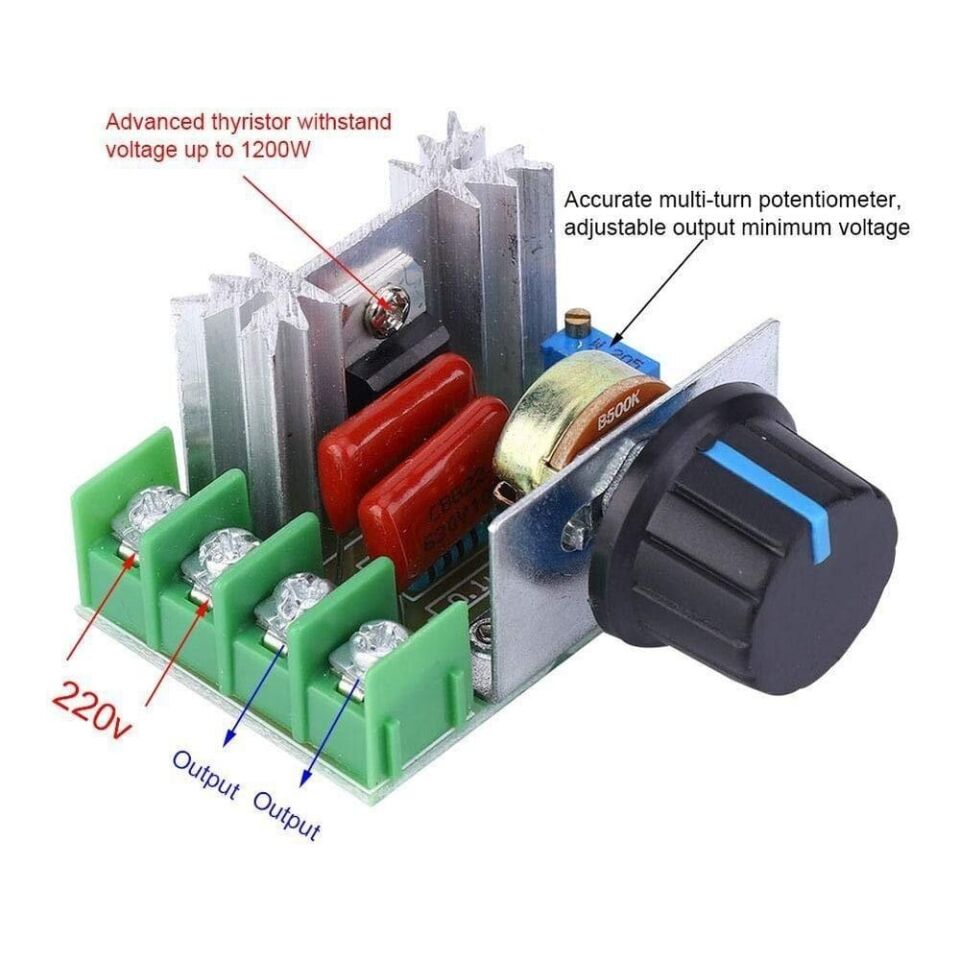

Modülün giriş klemensine 220V AC şebeke hattı (faz ve nötr uçları) bağlanır, çıkış klemensine ise hızı veya parlaklığı ayarlanacak motor ya da lamba bağlanır; giriş ve çıkış uçları genellikle kart üzerinde ayrı gruplar halinde ve etiketlenmiş şekilde bulunur. Kart üzerindeki potansiyometre saat yönünde çevrildikçe çıkışın etkin gerilimi ve buna bağlı olarak motor hızı veya lamba parlaklığı artar, ters yönde çevrildiğinde azalır; ayar aralığının en uç noktalarında (tamamen kısık veya tamamen açık) davranış yüke göre değişebilir. İlk çalıştırmada ayarı en düşük seviyeden başlatıp yükün tepkisini gözlemleyerek kademeli şekilde yükseltmek, hem yükü hem modülü olası ani zorlanmalardan korur. Kablo bağlantıları mutlaka elektrik kesikken yapılmalıdır. Ayar potansiyometresi cihaz çalışırken çevrilir; bu nedenle potansiyometre mili/topuzu yalıtkan bir kutu dışına çıkarılmalı, kart üzerindeki iletken noktalara enerji varken dokunulmamalıdır. Cihaz şebekeye bağlıyken kart üzerindeki lehim noktalarına, klemens vidalarına veya triac gövdesine kesinlikle dokunulmamalıdır.

Paket İçeriği

• 1 x 220V AC Motor Sürücü / Gerilim Regülatör Dimmer modülü
• Kart üzerine monteli ayar potansiyometresi (topuz/düğme)
• Giriş ve çıkış için vidalı klemens bağlantı noktaları
• Bağlantı kablosu, fiş/priz seti ve koruyucu muhafaza kutusu pakete dahil değildir; bunlar ayrıca temin edilmelidir.

Dikkat Edilmesi Gerekenler

• Kart üzerinde doğrudan 220V AC şebeke gerilimi bulunur; kablo bağlantı işlemleri mutlaka elektrik kesikken yapılmalıdır, aksi halde elektrik çarpması riski oluşur. Ayar potansiyometresi cihaz çalışırken çevrilir; bu nedenle potansiyometre mili yalıtkan bir kutu dışına çıkarılmalı, enerjili iletken noktalara dokunulmamalıdır.
• Modülde galvanik izolasyon bulunmadığından kart, dokunulamayacak şekilde bir muhafaza veya kutu içine monte edilmelidir.
• Bu faz kesme yöntemi, sabit hızlı sincap kafesli (asenkron) motorlarda etkili bir hız kontrolü sağlamaz; beklenen performans yalnızca fırçalı (üniversal) motorlarda ve dirençsel yüklerde alınır.
• Anahtarlamalı LED sürücüler, elektronik balastlı aydınlatmalar veya diğer kapasitif/anahtarlamalı yükler bu modülle kısılmaya çalışılmamalıdır; aksi halde hem yük hem modül zarar görebilir.
• Bağlanan yükün gücü 2000W sınırını aşmamalıdır; sınıra yakın sürekli kullanımda triac üzerinde belirgin ısınma olabileceğinden yeterli havalandırma sağlanmalı, gerekirse ek soğutucu kullanılmalıdır.
• Faz kesme yöntemi şebekeye harmonik ve RF paraziti yayabileceğinden, hassas elektronik cihazların yakınında kullanılırken bu etki göz önünde bulundurulmalıdır.
• Modül, kısa devre veya aşırı akıma karşı dahili bir koruma sigortası içermeyebilir; hat üzerine yükün gücüne uygun ayrı bir sigorta veya devre kesici eklemek güvenliği artırır.
• Nemli, tozlu veya yanıcı gaz/buhar bulunan ortamlarda kullanılmamalıdır; açıkta duran şebeke gerilimli bağlantılar bu tür ortamlarda ek risk oluşturur.
