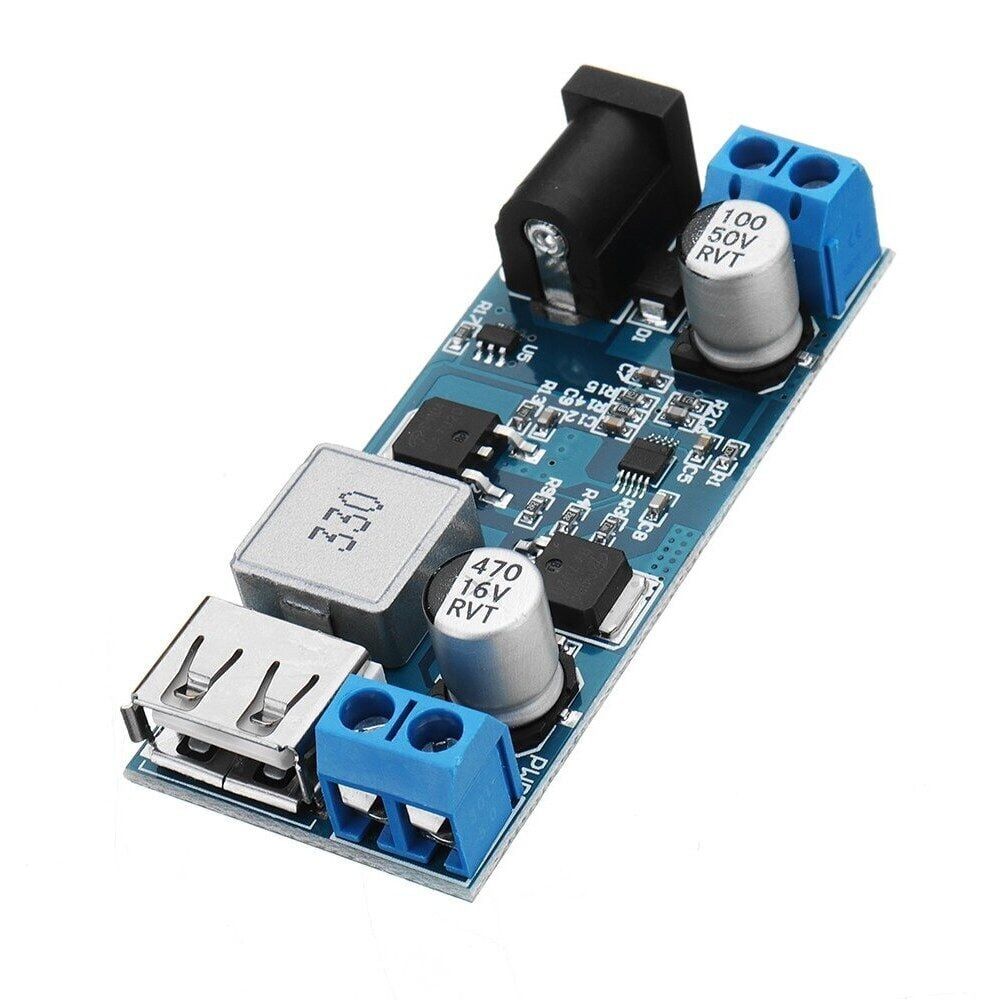

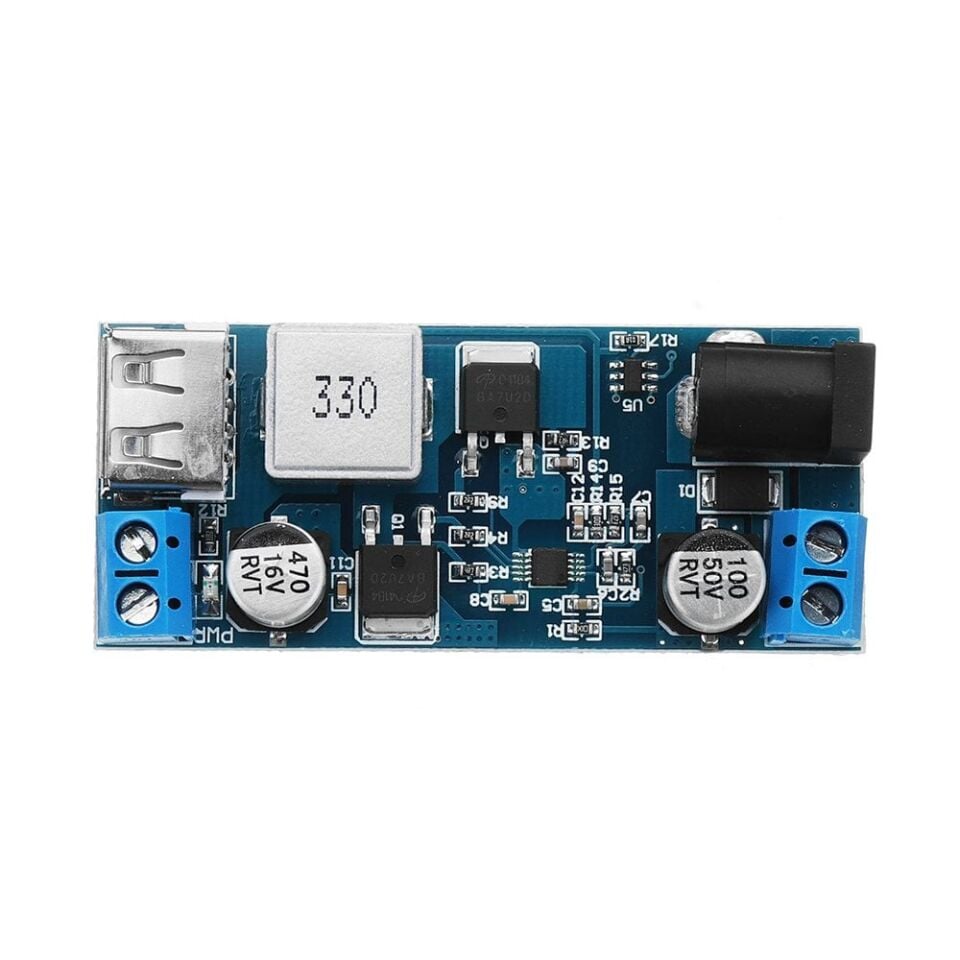

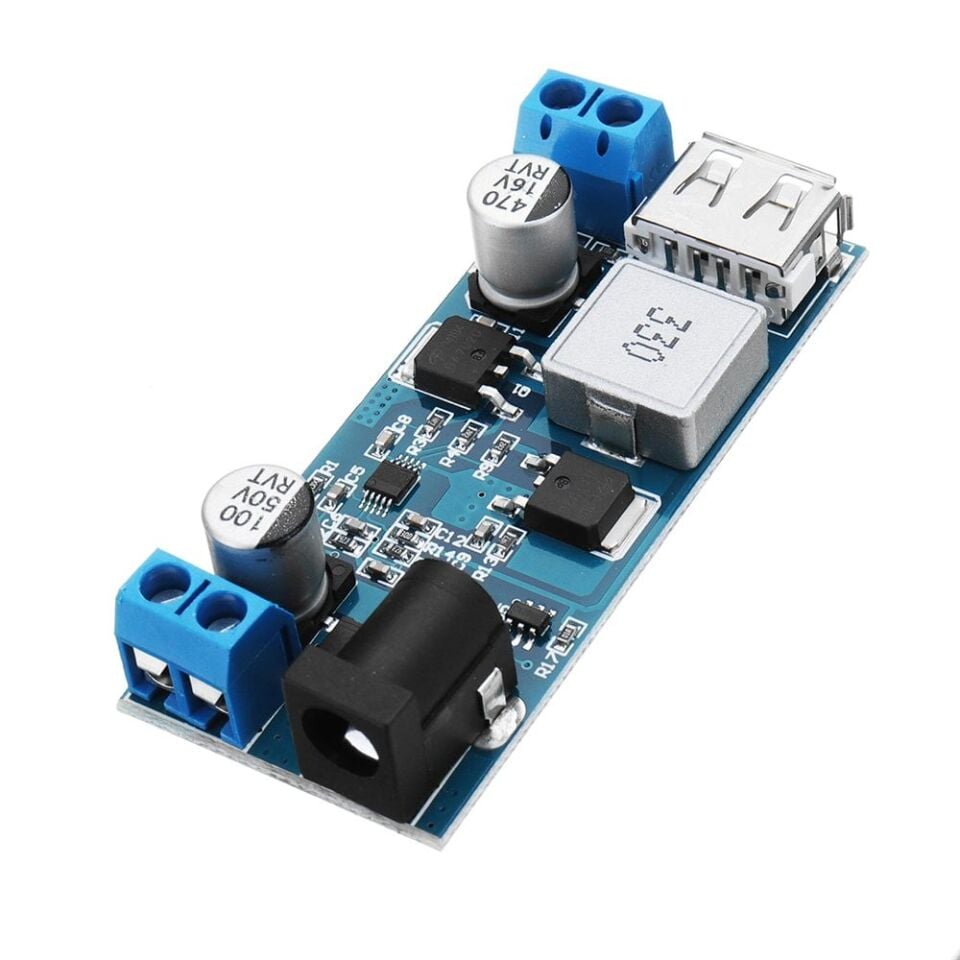

24V/12V 5V 5A Voltaj Düşürücü Modülü

RN-0435, 24V veya 12V DC güç hatlarından sabit 5V DC çıkış üreten bir DC-DC voltaj düşürücü (buck) modülüdür. Anahtarlamalı regülatör mimarisi sayesinde giriş gerilimini yüksek frekansta kesip bir bobin ve kondansatör üzerinden filtreleyerek çıkışta kararlı 5V seviyesi elde eder. En fazla 5A çıkış akımı sağlayabildiği için Arduino ve benzeri geliştirme kartlarını, röle modüllerini, sensörleri, LED şerit kontrol devrelerini ve 5V ile çalışan diğer elektronik sistemleri 12V veya 24V'luk bir güç kaynağından ya da akü hattından beslemek için kullanılır. Doğrusal regülatörlere kıyasla çok daha az ısı üreterek yüksek akımlı 5V ihtiyaçlarını verimli şekilde karşılar. Giriş ve çıkış gerilimi arasındaki fark ne kadar büyük olursa olsun (24V'tan 5V'a düşürmede olduğu gibi) çıkışta sabit bir gerilim seviyesi korunur; bu da modülü, ana güç hattı 12V veya 24V olan ama devre üzerinde 5V'a ihtiyaç duyulan projelerde pratik bir ara kat haline getirir.

Teknik Özellikler

Öne Çıkan Özellikler

• Hem 24V hem de 12V DC giriş kaynaklarından çalışabilir, farklı güç kaynaklarına ve akü sistemlerine uyum sağlar.
• Sabit 5V çıkış sayesinde ekstra ayar veya potansiyometre ihtiyacı olmadan doğrudan devreye bağlanıp kullanılabilir.
• 5A'e kadar çıkış akımı sağlayarak yüksek akım çeken 5V devrelerini tek bir modülle beslemeye imkan tanır.
• Anahtarlamalı (buck) topolojisi, doğrusal regülatörlere göre daha az ısı üretir ve giriş enerjisini daha verimli kullanır.
• 25W'a kadar çıkış gücü kapasitesiyle birden fazla 5V cihazı veya kartı aynı anda beslemeye uygundur.
• Giriş ile çıkış gerilimi arasında büyük fark olsa bile (24V'tan 5V'a düşürmede olduğu gibi) kararlı bir çıkış gerilimi üretir.
• İzolesiz (non-isolated) buck topolojisi sayesinde basit ve az bileşenli bir yapıya sahiptir, bu da genel güvenilirliği artırır.
• Sabit çıkış geriliminde çalıştığı için farklı projeler arasında ek ayar yapmaya gerek kalmadan aynı modül tekrar tekrar kullanılabilir.

Kullanım Alanları

• 24V'luk endüstriyel bir güç kaynağından beslenen bir pano içinde, 5V ile çalışan sensörleri veya haberleşme modüllerini beslemek.
• 12V akü ile çalışan bir araçta ya da mobil bir robotta, Arduino veya benzeri 5V mikrodenetleyici kartını doğrudan akü hattından beslemek.
• 24V'luk LED aydınlatma hattının yanına yerleştirilip aynı hat üzerindeki 5V kontrol kartına veya Wi-Fi modülüne besleme sağlamak.
• Röle kartlarının 5V tetikleme girişini, ayrı bir adaptöre ihtiyaç duymadan 12V veya 24V'luk ana güç hattından beslemek.
• Güneş enerjili bir sistemde 12V veya 24V akü bankasından, 5V'a ihtiyaç duyan veri kaydedici veya haberleşme donanımını çalıştırmak.
• Ana beslemesi 12V veya 24V olan bir kamera/CCTV sisteminde, 5V ile çalışan yardımcı elektronik kartları (ör. hareket algılama devresi) beslemek.
• Sera veya bahçe sulama otomasyonunda 12V/24V ile beslenen ana kontrol kutusu içinde, 5V ile çalışan nem/sıcaklık sensörlerini ve mikrodenetleyiciyi beslemek.
• 3D yazıcı veya CNC gibi 24V ile çalışan bir sistemde, aynı gövde içindeki 5V mantık seviyeli kartları veya ekranı beslemek.

Bağlantı ve Kullanım

Modülün giriş ucuna (IN, + ve -) 12V veya 24V DC güç kaynağı ya da akü bağlanır; çıkış ucundan (OUT, + ve -) alınan sabit 5V gerilim, beslenecek devrenin güç girişine yönlendirilir. Bağlantı yapılmadan önce güç kaynağının kapalı olmasına ve giriş ile çıkış kutuplarının (+ / -) doğru şekilde bağlandığına dikkat edilmelidir; ters bağlantı modülün veya beslenen devrenin zarar görmesine yol açabilir. Çıkışta her koşulda sabit 5V üretildiğinden, beslenecek kartın veya devrenin nominal çalışma geriliminin 5V ile uyumlu olduğu bağlantıdan önce mutlaka kontrol edilmelidir. Yüksek akımlarda (5A'e yakın) çalışırken modül ısınabileceğinden, ilk çalıştırmada çıkış gerilimi ve ısınma seviyesi ölçülerek kontrol edilmesi önerilir. Modül izolesiz (non-isolated) buck topolojisiyle çalıştığından giriş ve çıkış toplama (-) hatları ortaktır; bu nedenle giriş tarafındaki güç kaynağının ve çıkışta beslenen devrenin toprak referansları aynı sistemde tutulmalı, iki ayrı ve birbirinden bağımsız topraklı sistem arasında köprü olarak kullanılmamalıdır. Uzun besleme kabloları kullanılacaksa kablo kesitinin 5A akımı taşıyacak kalınlıkta seçilmesi, aksi halde kablo üzerindeki gerilim düşümünün beslenen devrede düşük gerilim sorunlarına yol açabileceği unutulmamalıdır.

Paket İçeriği

• 1 x RN-0435 24V/12V - 5V 5A Voltaj Düşürücü Modülü

Dikkat Edilmesi Gerekenler

• Giriş gerilimi olarak yalnızca 12V veya 24V DC kullanılmalı; AC şebeke gerilimi veya modülün aralığı dışındaki DC gerilimler uygulanmamalıdır.
• Çıkış akımı sürekli olarak 5A'i aşmamalıdır; aşırı yüklenme modülün ısınmasına, ömrünün kısalmasına veya arızalanmasına yol açabilir.
• Giriş ve çıkış kutupları (+ / -) bağlanırken karıştırılmamalıdır; ters polarite modülde ve beslenen devrede kalıcı hasara neden olabilir.
• Yüksek akımlarda çalışırken modül ısınabileceğinden, kapalı ve havalandırmasız kutular içine monte edilirken bu durum göz önünde bulundurulmalı, gerekirse ek soğutma sağlanmalıdır.
• Modül nemden, tozdan ve suyla temastan korunmalı; dış ortam veya endüstriyel kullanımlarda uygun bir muhafaza içine yerleştirilmelidir.
• Bağlantılar yapılmadan önce güç kaynağının kapalı olduğundan emin olunmalı, enerjili (canlı) hatta bağlantı işlemi yapılmamalıdır.
• Modül izolesiz (non-isolated) topolojiyle çalıştığından giriş ve çıkış toprağı ortaktır; birbirinden bağımsız iki ayrı topraklı sistemi izole etmek amacıyla kullanılmamalıdır.
• Çıkışa bağlanacak devrenin çalışma gerilimi kesinlikle 5V ile uyumlu olmalıdır; 5V'tan farklı bir gerilim bekleyen kartlar bu modülden doğrudan beslenmemelidir.
