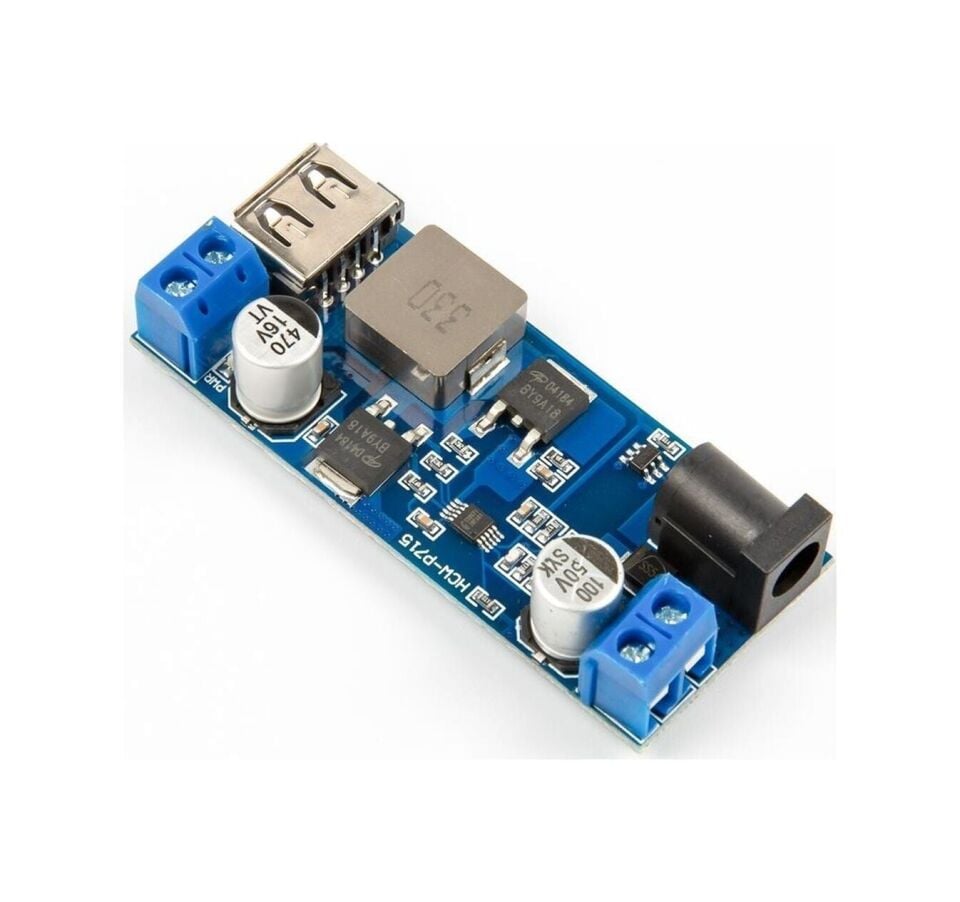

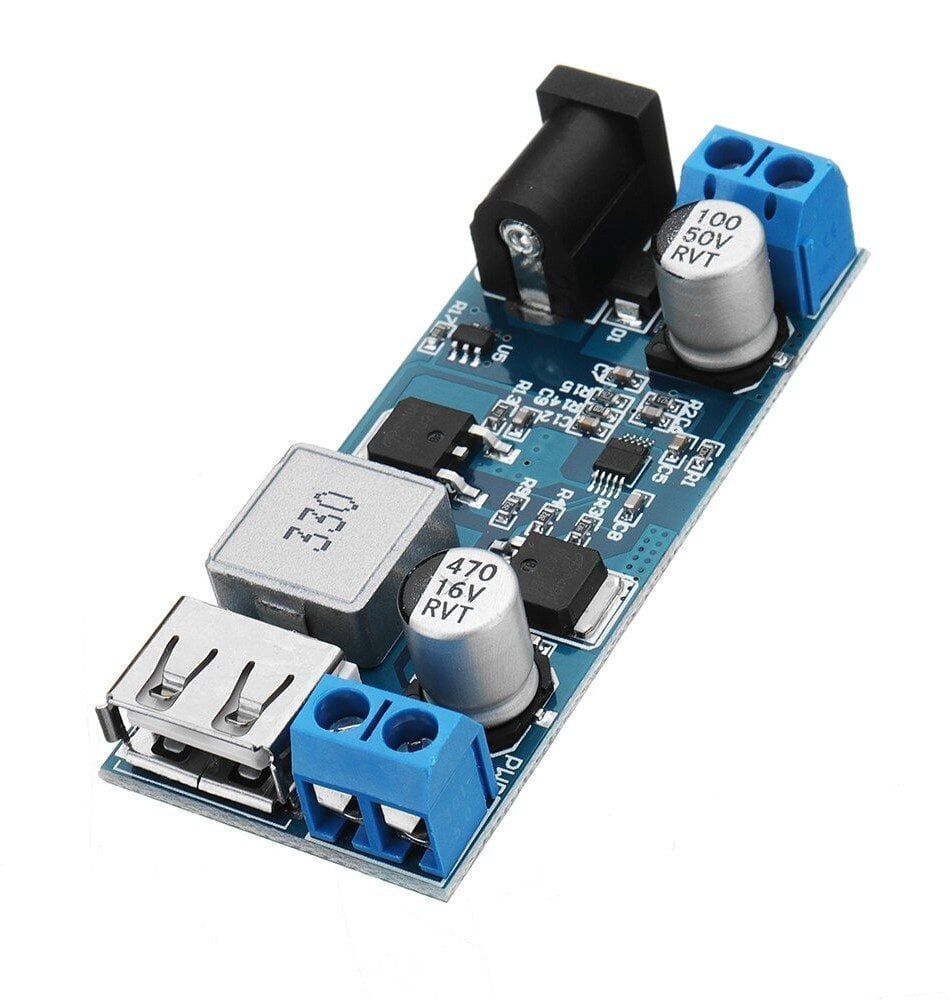

24V/12V'dan 5V'a 5A Voltaj Düşürücü Modülü

Bu modül, 12V veya 24V DC güç kaynağından gelen gerilimi sabit 5V DC çıkışa düşüren bir DC-DC step-down (buck) dönüştürücüdür. İçerdiği anahtarlamalı güç devresi, giriş gerilimini yüksek frekansta kesip bobin ve kapasitörler üzerinden filtreleyerek düşük kayıpla 5V seviyesine indirir; bu sayede dirençli regülatörlere göre çok daha az ısı üretir ve daha yüksek akımlarda güvenle çalışabilir. 5A'e kadar çıkış akımı sağlayabilmesi sayesinde, 12V veya 24V'luk bir hattan beslenen sistemlerde 5V ile çalışan geliştirme kartı, sensör, röle veya LED devrelerinin güç ihtiyacını tek bir kartla karşılamak için kullanılır. Küçük boyutlu PCB yapısı ve vidalı bağlantı uçları sayesinde hem masaüstü prototiplemede hem de kalıcı proje kutularında pratik biçimde konumlandırılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• 12V veya 24V DC giriş gerilimini sabit 5V çıkışa dönüştürerek tek modülle iki farklı besleme seviyesini destekler.
• 5A'e kadar çıkış akımı sağlayarak yüksek akım çeken 5V'luk devrelerin (röle grubu, motor sürücü, LED şerit gibi) tek modülle beslenmesine imkan tanır.
• Anahtarlamalı (buck) topoloji sayesinde doğrusal regülatörlere göre çok daha az ısı üretir ve enerjiyi daha verimli aktarır.
• Sabit 5V çıkış vermesi sayesinde ek bir ayar potansiyometresi gerektirmeden mikrodenetleyici, sensör ve modül beslemesi için hazır gerilim sunar.
• Vidalı terminal bağlantıları, kablo ucunu lehimlemeden hızlı ve sağlam biçimde bağlamayı mümkün kılar.
• Kompakt PCB boyutu sayesinde proje kutusu içine veya pano üzerine kolayca yerleştirilebilir.
• Basit ve az bileşenli anahtarlamalı devre yapısı, ekstra harici parça eklemeden doğrudan kullanılabilecek düşük maliyetli bir gerilim dönüşüm çözümü sunar.

Kullanım Alanları

• Arduino, ESP32 veya Raspberry Pi gibi 5V ile beslenen geliştirme kartlarının 12V ya da 24V'luk bir güç kaynağından beslenmesi.
• 24V'luk bir endüstriyel kontrol panosundaki ana hattan, 5V ile çalışan röle modülünün veya sinyal işleme devresinin beslenmesi.
• Araç içi 12V elektrik sisteminden GPS takip cihazı, kamera modülü veya USB şarj noktası gibi 5V ihtiyacı olan ekipmanların beslenmesi.
• Sera veya bahçe sulama otomasyonunda 24V'luk trafo çıkışından toprak nemi sensörü ve mikrodenetleyici kartının beslenmesi.
• 12V'luk ana LED aydınlatma hattı üzerinden, 5V gerektiren adreslenebilir LED şerit (örneğin WS2812B) kontrol devresinin beslenmesi.
• Güvenlik kamerası veya alarm panelinde ortak 12V besleme hattından, 5V'luk kamera veya sensör modülünün ayrı bir gerilim kademesiyle beslenmesi.
• Masaüstü test ve prototipleme düzeneklerinde, elde bulunan 24V veya 12V kaynaktan hızlıca 5V ara gerilim elde edilmesi.

Bağlantı ve Kullanım

Modülün giriş tarafındaki IN+ / IN- (VIN / GND) terminaline 12V veya 24V DC güç kaynağının artı ve eksi uçları bağlanır; çıkış tarafındaki OUT+ / OUT- (5V / GND) terminalinden ise beslenecek devreye sabit 5V DC gerilim alınır. Giriş ve çıkış terminalleri kart üzerinde ayrı gruplar halinde yer aldığından karıştırılmamalıdır. İzolesiz tasarım nedeniyle giriş ve çıkış eksi (GND) uçları kart üzerinde zaten ortak referanstadır; asıl dikkat edilmesi gereken, artı (+) ucun eksi uca temas etmemesidir. Bağlantı yapılmadan önce güç kaynağının kapalı olması, terminal vidalarının sıkıca sabitlenmesi ve 5A akımı rahat taşıyacak kesitte kablo seçilmesi önerilir. Yükü bağlamadan önce çıkış geriliminin bir multimetre ile 5V civarında olduğunun doğrulanması, olası bir bağlantı hatasının bağlı cihaza zarar vermeden fark edilmesini sağlar. Çekilecek akım 5A sınırına yaklaşıyorsa hem giriş hem çıkış tarafındaki kablo kesitinin bu akıma göre seçilmesi, uzun kablo hatlarında ise gerilim düşümünü azaltmak için mümkün olduğunca kısa ve kalın kablo kullanılması tavsiye edilir.

Paket İçeriği

• 1 adet 24V/12V'dan 5V'a 5A DC-DC step-down (buck) voltaj düşürücü modül kartı

Dikkat Edilmesi Gerekenler

• Giriş gerilimi polaritesine dikkat edilmelidir; ters bağlantı kalıcı hasara yol açabilir, çünkü bu sınıf ekonomik step-down modüllerinde genelde ters polarite koruması bulunmaz.
• 5A'e yakın sürekli akım çekilen kullanımlarda modül ısınabilir; yeterli hava sirkülasyonu sağlanmalı, gerekirse ek soğutucu kullanılmalıdır.
• Giriş gerilimi olarak yalnızca belirtilen 12V veya 24V DC seviyeleri kullanılmalı, modül belirtilen aralığın dışındaki gerilimlerle denenmemelidir.
• İzolesiz tasarım nedeniyle giriş ve çıkış GND ortak referansı paylaştığından, aynı sistemde başka bir gerilim kaynağıyla birlikte kullanılırken istenmeyen toprak döngüsü oluşmamasına dikkat edilmelidir.
• Terminal vidalarının zamanla gevşememesi için periyodik kontrol yapılmalıdır; gevşek bağlantı kontak direncini artırıp aşırı ısınmaya yol açabilir.
• Açık PCB kart yapısı nedeniyle nemli, tozlu veya iletken parçacık bulunan ortamlarda ek bir muhafaza (kutu) içine alınarak kullanılması önerilir.
• Sürekli çalışan veya kritik sistemlerde giriş hattına akıma uygun bir sigorta eklenmesi, olası bir arıza durumunda hem modülün hem de beslediği devrenin daha büyük hasar görmesini engelleyebilir.
• Kart üzerinde çalışırken enerji verili haldeyken terminal vidalarına veya lehim noktalarına dokunulmamalı, bağlantı değişiklikleri güç kesilerek yapılmalıdır.
