2S 18650 LiPo Lityum Batarya Kapasite Göstergesi Modülü

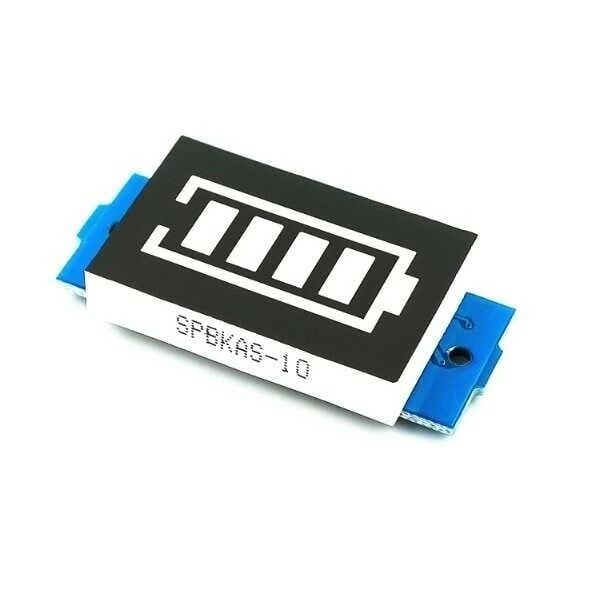

2S 18650 LiPo Lityum Batarya Kapasite Göstergesi Modülü, 2S (iki hücre seri) bağlı 18650 lityum batarya paketlerinin anlık şarj durumunu görsel olarak gösteren küçük bir ölçüm kartıdır. Modül, pilin toplam gerilimini dört farklı eşik seviyesiyle karşılaştıran analog bir komparatör devresi üzerinden çalışır ve sonucu dört LED'den oluşan bir bar-grafik ile %25, %50, %75 ve %100 basamakları halinde gösterir. Dokunmatik butona kısaca dokunulduğunda LEDler birkaç saniyeliğine yanar, ardından otomatik olarak söner; böylece pil üzerinde sürekli takılı kalsa bile gereksiz enerji tüketimi yapmaz. İki uçlu basit bağlantısı sayesinde DIY güç bankası, RC batarya paketi ve elektronik projelerde harici bir voltmetreye ihtiyaç duymadan hızlı pil kontrolü sağlar.

Teknik Özellikler

Öne Çıkan Özellikler

• İki hücreli (2S) 18650 lityum batarya paketlerinin toplam gerilimini dört kademeli LED bar-grafik ile gösterir.
• Dokunmatik buton sayesinde ayrı bir açma/kapama anahtarına gerek kalmadan tek dokunuşla kapasite kontrolü yapılabilir.
• Ölçümden kısa bir süre sonra LEDler otomatik olarak söner, bu sayede pil üzerinde sürekli bağlı kalsa bile gereksiz enerji tüketimi oluşmaz.
• Analog komparatör tabanlı basit devre yapısı sayesinde mikrodenetleyiciye veya herhangi bir yazılıma ihtiyaç duymadan bağımsız çalışır.

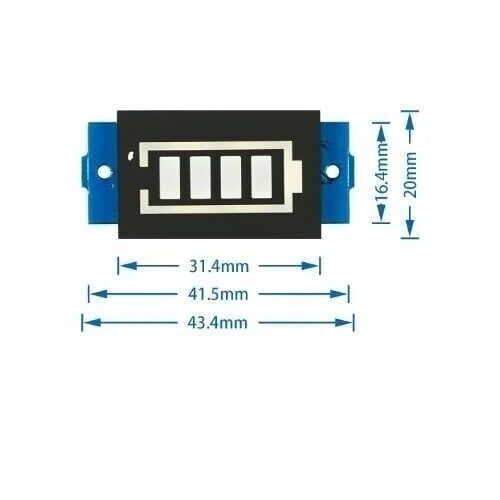

• Küçük boyutu ve iki telli (B+/B-) bağlantı yapısı sayesinde mevcut pil paketlerine kolayca eklenebilir.
• Görsel LED gösterimi, ince ölçüm detayları yerine uzaktan bile kolayca okunabilen basit ve pratik bir arayüz sunar.
• Dört basamaklı gösterim, tek LED'li basit modellere göre pilin kalan kapasitesi hakkında daha ayrıntılı bir fikir verirken kompakt tasarımı sayesinde mevcut bir batarya paketinin içine veya hemen yanına kolayca yerleştirilebilir.

Kullanım Alanları

• DIY güç bankası projelerinde, kullanıcıya ek bir gösterge devresi eklemeden pil dolum seviyesini görsel olarak sunmak.
• RC araç veya drone gibi 2S LiPo paket kullanan sistemlerde sürüş/uçuş öncesi hızlı pil kontrolü yapmak.
• Elektronik atölyelerde tamir edilen veya yeniden hücreli hale getirilen 18650 paketlerinin şarj durumunu test etmek.
• Küçük ölçekli güneş enerjisi depolama sistemlerinde, depolama bataryasının anlık doluluk oranını sahada kontrol etmek.
• Öğrenci ve hobi elektroniği projelerinde harici bir multimetre kullanmadan pil gerilim seviyesini hızlıca öğrenmek.
• Taşınabilir aydınlatma veya ses sistemlerinde kullanılan 2S batarya paketinin şarj zamanının gelip gelmediğini anlamak.
• Elektrikli bisiklet veya scooter gibi araçların yedek/yardımcı 2S batarya gruplarında hızlı seviye kontrolü yapmak ya da küçük ölçekli yedek güç (UPS benzeri) sistemlerinde batarya durumunun düzenli aralıklarla elle kontrol edilmesini sağlamak.

Bağlantı ve Kullanım

Modülün B+ ucu pil paketinin pozitif kutbuna, B- ucu ise negatif (eksi) kutbuna bağlanır; 2S bir paket tam dolu haldeyken bu gerilim yaklaşık 8,4V, boşalmış haldeyken ise yaklaşık 6-6,6V civarındadır. Bağlantı yapıldıktan sonra kartın üzerindeki dokunmatik alana parmakla dokunmak yeterlidir; devre pil geriliminin o anki değerini ölçüp uygun LED basamağını yakar. LEDler birkaç saniye yandıktan sonra kendiliğinden söneceğinden modülü her kontrolde ayrıca söküp takmaya gerek kalmaz, paket üzerinde kalıcı olarak bırakılabilir. Dokunulduğunda yanan LED sayısının paketin beklenen şarj durumuyla uyumlu olması, bağlantının doğru yapıldığını gösterir.

Paket İçeriği

• 1 x 2S 18650 LiPo Lityum Batarya Kapasite Göstergesi Modülü
• B+ ve B- olarak işaretlenmiş bağlantı lehim pedleri (bağlantı kablosu ve pil paketi dahil değildir)

Dikkat Edilmesi Gerekenler

• Bu modül yalnızca 2S (iki hücreli) paketler için kalibre edilmiştir; farklı hücre sayısına sahip (1S, 3S, 4S vb.) bir bataryaya bağlanırsa yanlış veya anlamsız bir kapasite göstergesi verebilir.
• Gösterge, pilin gerçek kalan enerji miktarını değil, o anki gerilim seviyesine karşılık gelen yaklaşık bir yüzdeyi gösterir; yüksek akım çekilirken yapılan ölçümler gerçek doluluk oranından farklı sonuç verebilir. Ayrıca voltaj iki eşik arasında bir değerdeyken gösterge en yakın alt basamağı gösterebilir, bu bir arıza değil ölçüm yönteminin doğal bir sonucudur.
• B+ ve B- bağlantılarının ters takılması modülde ve pilde kalıcı hasara yol açabilir, bağlantı öncesi kutuplar mutlaka kontrol edilmelidir.
• Modül pilin kendisini şarj etmez veya hücreleri dengelemez (balans yapmaz); yalnızca gerilim durumunu gösterir, bu nedenle ayrı bir şarj/balans devresiyle birlikte kullanılmalıdır.
• Dokunmatik butona gereksiz ve sık sık dokunmak, LED'lerin yandığı süredeki çalışma akımı üzerinden uzun vadede pilin biraz daha hızlı deşarj olmasına katkıda bulunabilir.
• Nemli veya iletken ortamlarda kullanım kısa devre riski oluşturabileceğinden modül kuru ve yalıtılmış bir muhafaza içinde kullanılmalıdır.
