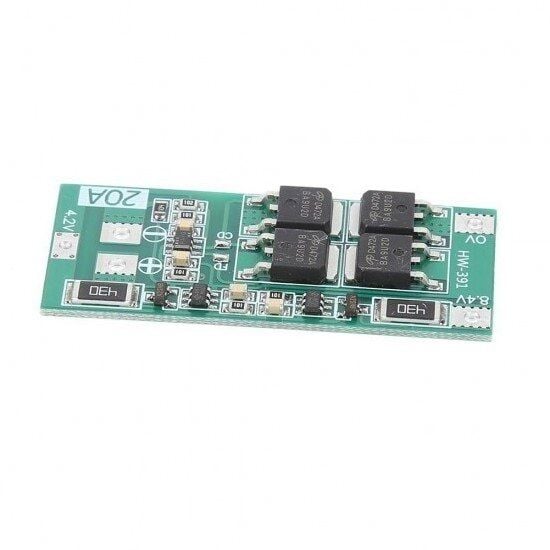

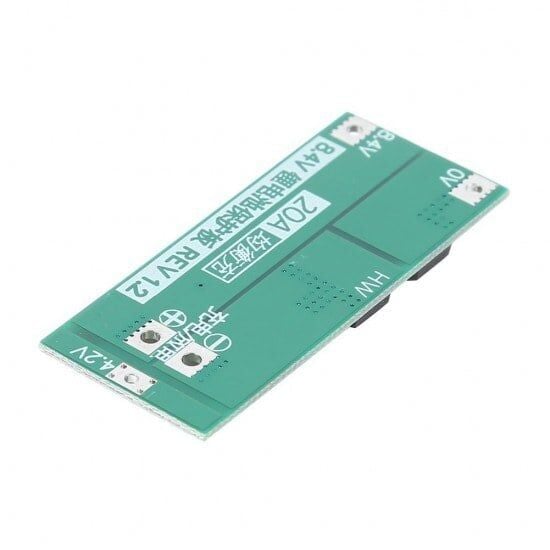

2S 20A BMS Lityum LiPo Batarya Şarj Koruma Devre

2S 20A BMS Lityum LiPo Batarya Şarj Koruma Devresi, seri bağlı iki lityum hücreden (2S) oluşan bataryaları aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre risklerine karşı koruyan bir batarya yönetim kartıdır. Devre üzerindeki koruma entegresi her iki hücrenin gerilimini ayrı ayrı ve sürekli izler; hücrelerden biri güvenli üst sınırı aştığında şarj yolunu, alt sınırın altına indiğinde ise deşarj yolunu seri bağlı MOSFET anahtarlar üzerinden keserek hücreleri zarar görmekten korur. B+/B- uçları batarya hücrelerine, P+/P- uçları ise yük veya şarj cihazına bağlanır; kart bu sayede 20A'ya kadar sürekli akım çeken uygulamalarda güvenle kullanılabilir. Küçük boyutu sayesinde batarya paketinin gövdesi içine gizlenerek kalıcı biçimde monte edilebilir.

Teknik Özellikler

Öne Çıkan Özellikler

• 2S lityum batarya paketlerinde hem şarj hem deşarj yönünde aynı anda koruma sağlayarak tek başına eksiksiz bir güvenlik katmanı oluşturur.
• 20A'ya kadar sürekli akım çeken yüksek güçlü uygulamalarda kullanılabilecek şekilde tasarlanmıştır ve bu sayede motor sürücülü projelerde de rahatlıkla görev alır.
• Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruma fonksiyonlarını tek bir kompakt kart üzerinde birleştirerek ayrı ayrı koruma devresi kurma ihtiyacını ortadan kaldırır.
• Küçük boyutlu tasarımı sayesinde batarya paketinin içine gizlenerek kalıcı ve görünmez biçimde entegre edilebilir.
• B+/B- ve P+/P- olmak üzere ayrı hücre ve yük uçları sayesinde şarj ve deşarj hatları birbirinden bağımsız olarak kablolanabilir.
• Koruma tetiklendikten sonra gerilim tekrar güvenli aralığa döndüğünde devre kendini otomatik olarak sıfırlar, elle müdahale gerektirmez.

Kullanım Alanları

• 2S lityum pil ile beslenen elektrikli scooter, mini araç veya robot şasilerinde, motor sürücüye giden akımı keserek batarya koruma katmanı olarak görev yapmak için.
• 18650 hücrelerden ev yapımı powerbank veya taşınabilir güç kaynağı üretirken, hem şarj cihazından gelen gerilimi hem de çıkışa giden deşarj akımını denetleyerek güvenlik sağlamak için.
• RC araç, drone veya model uçaklarda kullanılan 2S LiPo paketlerinde uçuş sonrası aşırı deşarjı önleyerek hücrelerin şişmesini ve ömrünün kısalmasını engellemek için.
• Arduino veya benzeri mikrodenetleyici tabanlı taşınabilir robot ve otomasyon projelerinde, motor sürücüye güç veren 2S bataryayı kısa devre ve aşırı akıma karşı korumak için.
• El yapımı LED şerit veya panel aydınlatma sistemlerinde, taşınabilir güç kaynağının şarj devresini oluşturarak gece boyu çalışan sistemlerde güvenli şarj döngüsü sağlamak için.
• Güneş paneliyle şarj edilen 2S sistemlerde, şarj kontrol cihazının (MPP takipli ya da PWM) ardında bataryaya en yakın koruma katmanı olarak kullanmak için.
• Elektrikli el aletleri veya taşınabilir test cihazlarında kullanılan 2S batarya paketlerinde, kullanıcı bataryayı tamamen boşaltana kadar unutsa bile hücreleri koruma altında tutmak için.

Bağlantı ve Kullanım

Devrenin B+ ve B- uçları, seri bağlı iki lityum hücrenin en dış (pozitif ve negatif) uçlarına bağlanır; iki hücrenin birleştiği ortadaki nokta ise devrenin her hücreyi ayrı ayrı izlemesini sağlayan izleme hattına bağlanır. P+ ve P- uçları ise bataryanın dışarıya baktığı çıkış hattıdır; şarj cihazı ve yük (motor sürücü, güç devresi, LED sürücü vb.) bu iki uca bağlanır. Kart, hücre gerilimlerini her zaman B uçlarından izlerken akımı P uçlarından geçirir; bu nedenle B ve P hatlarının birbirine karıştırılmaması, aksi halde koruma fonksiyonunun devre dışı kalabileceği unutulmamalıdır. İlk bağlantıda hücrelerin dengeli ve birbirine yakın gerilimde olması gerekir; bağlantı yapıldıktan sonra bir multimetre ile P+ ve P- uçları arasında beklenen 7,4V - 8,4V aralığının okunup okunmadığı kontrol edilmelidir. Şarj için mutlaka 2S lityum hücreye uygun 8,4V CC-CV şarj cihazı kullanılmalıdır. Kart şarjı sonlandırmaz; yalnızca hücre gerilimi güvenli üst sınırı aştığında son güvenlik katmanı olarak şarj yolunu keser. Uzun kablo kullanımında kablo kesitinin çekilecek akıma uygun kalınlıkta seçilmesi, aksi halde kablo direncinin gerilim düşümüne ve gereksiz ısınmaya yol açabileceği unutulmamalıdır.

Paket İçeriği

• 1 adet 2S 20A BMS lityum/LiPo batarya şarj koruma devresi

Dikkat Edilmesi Gerekenler

• Devreyi bağlamadan önce her iki hücrenin gerilimlerinin birbirine yakın (dengeli) olduğundan emin olun; dengesiz hücreler koruma devresinin hatalı çalışmasına yol açabilir.
• B+/B- ve P+/P- uçlarını kesinlikle karıştırmayın; yanlış bağlantı hem koruma devresine hem de bataryanın kendisine kalıcı zarar verebilir.
• 20A'ya yakın sürekli akım çekişlerinde veya yetersiz havalandırmada kart ısınabilir; yüksek akımlı kullanımda kartın etrafında hava akımı bırakılması ve gerekirse ısı emici kullanılması önerilir.
• Kart yalnızca lityum tabanlı (Li-ion/LiPo) 2S paketler için tasarlanmıştır; farklı hücre sayısına (1S, 3S vb.) veya farklı kimyaya (NiMH, kurşun asit vb.) sahip bataryalarda kullanılmamalıdır.
• Lehimleme sırasında pedler arasında kısa devre oluşturmamaya, aşırı ısıyla pedleri kaldırmamaya ve kalın kablo kullanarak akım kapasitesini gereksiz yere düşürmemeye dikkat edin.
• Koruma devresi, hatalı kullanım, fiziksel darbe veya hücre dengesizliğinden kaynaklanan her senaryoyu engelleyemez; hasarlı, şişmiş veya darbe almış hücrelerle birlikte kesinlikle kullanılmamalıdır.
