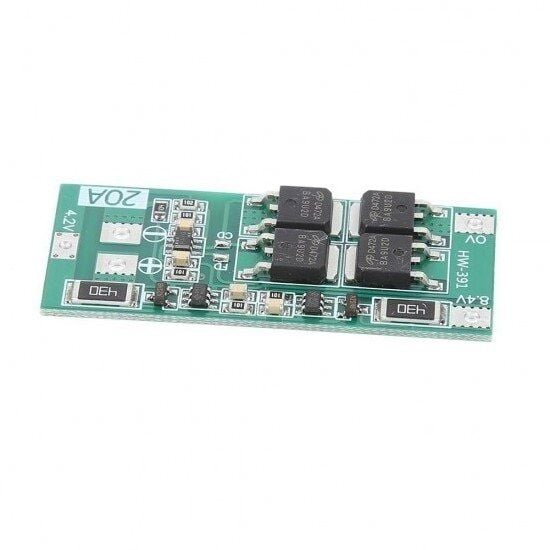

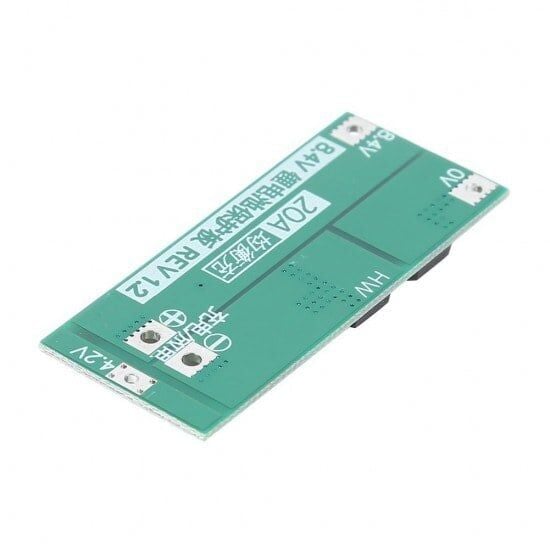

2S 20A BMS Lityum LiPo Batarya Şarj Koruma Devre

2S 20A BMS, iki adet seri bağlı lityum-iyon veya LiPo hücreden oluşan batarya paketlerini şarj ve deşarj sırasında güvenli sınırlar içinde tutan bir koruma devre kartıdır. Lityum hücreler, üretici tarafından belirlenen gerilim aralığının dışına çıktığında (aşırı dolu ya da aşırı boş kaldığında) kalıcı olarak zarar görebilir; bu kart her hücrenin gerilimini ayrı ayrı ve paket üzerinden geçen akımı sürekli izleyerek bu riski ortadan kaldırır. Aşırı şarj, aşırı deşarj, aşırı akım veya kısa devre gibi bir durum algıladığında çıkışı otomatik olarak keserek hem bataryayı hem de bağlı olduğu cihazı korur, tehlike geçtiğinde ise devreyi tekrar aktif hale getirir. B+/B- uçlarından batarya hücrelerine, P+/P- uçlarından ise şarj cihazına veya yüke bağlanır. Küçük boyutu sayesinde batarya paketinin içine gizlenebilir, ek bir kontrol yazılımı, mikrodenetleyici veya harici izleme devresi gerektirmeden tamamen bağımsız çalışır. 20A'ya kadar sürekli akım çekilebilen uygulamalarda, iki hücreli lityum paketlerin ömrünü uzatmak, kullanıcıyı olası yangın veya patlama riskinden korumak ve batarya yatırımını güvence altına almak için tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• 2S lityum ve LiPo batarya paketlerini aşırı şarj, aşırı deşarj, aşırı akım ve kısa devreye karşı tek kart üzerinden korur.
• 20A'ya kadar sürekli deşarj akımını güvenle taşıyabildiği için yüksek akım çeken uygulamalarda da kullanılabilir.
• Küçük ve ince yapısı sayesinde dar batarya paketlerinin içine kolayca gizlenebilir.
• B+/B- ve P+/P- uçları üzerinden hem şarj hem de deşarj hattını tek noktadan yönetir, ayrı bir şarj portu gerektirmez.
• Mikroamper seviyesindeki bekleme akımı tüketimi sayesinde bataryayı bağlı kaldığı sürece gereksiz yere boşaltmaz.
• Herhangi bir yazılım, mikrodenetleyici veya harici kontrol devresi olmadan, tamamen kendi başına çalışır.
• Aşırı şarj veya aşırı deşarj nedeniyle çıkışı kestiğinde, hücre gerilimi tekrar güvenli aralığa döndüğü anda çıkışı otomatik olarak yeniden devreye alır.
• Silindirik 18650/21700 hücrelerle de pouch tipi LiPo hücrelerle de uyumlu olduğu için farklı batarya formatlarında kullanılabilir.

Kullanım Alanları

• İki hücreli Li-ion veya LiPo paketle çalışan şarjlı el aletlerinde (tornavida, mini matkap gibi) batarya koruma katmanı olarak eklemek.
• RC araç, tekne veya drone gövdelerinde kullanılan 2S LiPo paketlerinin şarj ve deşarj güvenliğini sağlamak.
• Kendi yapım powerbank projelerinde iki adet 18650 hücreyi seri bağlayıp bu kart üzerinden şarj/deşarj ettirmek.
• 7,4V besleme isteyen taşınabilir LED aydınlatma veya bisiklet/scooter far sistemlerinde batarya koruma katmanı olarak kullanmak.
• Arduino tabanlı taşınabilir robot veya araç projelerinde motor sürücüye güç veren 2S bataryanın güvenliğini sağlamak.
• Küçük ölçekli yedek güç kaynağı projelerinde batarya paketinin aşırı deşarj ile zarar görmesini engellemek.
• Ses sistemleri veya taşınabilir hoparlörlerde kullanılan 2S batarya paketinde ani akım artışlarına karşı koruma katmanı oluşturmak.
• Elektrikli el terazisi, ölçüm cihazı gibi 7,4V ile beslenen taşınabilir elektronik cihazlarda batarya paketini güvence altına almak.

Bağlantı ve Kullanım

Bağlantı sırası orta nokta dahil yapılmalıdır: önce B- ucu kartın eksi ucuna, sonra BM ucu iki hücrenin birleştiği orta noktaya, en son B+ ucu paketin artı kutbuna lehimlenir; BM ucu bağlanmadan kart hücreleri ayrı ayrı izleyemez ve koruma çalışmaz. Bu bağlantı yapılırken her hücrenin ve toplam paketin gerilimi bir multimetre ile ölçülüp doğru kutupta olduğundan emin olunmalıdır. P+ ve P- uçları ise hem şarj cihazının hem de yükün (motor sürücü, LED devresi, elektronik kart vb.) bağlandığı ortak çıkış olarak kullanılır; şarj sırasında akım P+ ucundan girip hücrelere ulaşır, deşarj sırasında ise aynı uçlardan yüke doğru akar. Bu nedenle P+/P- hattına bağlanan şarj cihazı ve yükün kutup yönü karıştırılmamalıdır; ters bağlantı koruma devresinin hiçbir işe yaramadan çalışmasını engelleyebilir. Kartta hücreler arası dengeleme hattı bulunmadığından, iki hücrenin başlangıç gerilimlerinin birbirine yakın olmasına dikkat edilmesi ve gerekirse hücrelerin ayrı bir dengeli şarj cihazıyla eşitlenmesi önerilir. Kartı batarya paketinin içine yerleştirmeden önce, kısa devre veya ters bağlantı ihtimaline karşı tüm lehim noktalarının izole edildiğinden ve kısa devre riski taşıyan metal yüzeylerle temas etmediğinden emin olunmalıdır. Paket kapatılmadan önce düşük bir yükle kısa bir test yapılması, hem koruma fonksiyonlarının hem de bağlantı doğruluğunun kontrol edilmesi açısından faydalıdır.

Paket İçeriği

• 1 x 2S 20A BMS Lityum LiPo Batarya Şarj Koruma Devre Kartı
• Batarya hücreleri, bağlantı kabloları ve konnektörler pakete dahil değildir; bunlar ayrıca temin edilmelidir

Dikkat Edilmesi Gerekenler

• B+/B- ve P+/P- uçlarını ters bağlamayın; ters bağlantı karta veya bataryaya kalıcı hasar verebilir.
• 20A'ya yakın sürekli akım çekişlerinde kart ısınabilir; yüksek akımlı kullanımda hava akışı olan bir montaj tercih edin.
• Motor kalkış anı gibi kısa süreli akım sıçramalarının anma akımını aşmamasına dikkat edin; sık tekrarlanan ani yüklenmeler koruma devresinin gereksiz yere devreye girmesine neden olabilir.
• Kartta hücre dengeleme hattı olmadığından, iki hücreyi mümkün olduğunca dengeli (birbirine yakın gerilimde) şarj ederek kullanın.
• Lehim işlemi sırasında kartı aşırı ısıya maruz bırakmayın; üzerindeki elemanlar ısıya duyarlıdır.
• Aşırı akım veya kısa devre koruması devreye girdiğinde çıkışı yeniden aktif hale getirmek için genellikle yükün veya şarj cihazının kısa süreliğine ayrılıp tekrar bağlanması gerekir.
• Bu kart yalnızca elektriksel parametreleri izler; hücrelerin fiziksel hasarına (şişme, delinme, darbe) karşı koruma sağlamaz.
• Kartı nemli, tozlu veya iletken parçacıkların bulunduğu ortamlardan uzak tutun; nem ve kirlilik devre üzerinde istenmeyen kısa devrelere yol açabilir.
• Farklı yaş veya kapasitede hücreleri aynı pakette birlikte kullanmayın; hücreler arasındaki gerilim farkı zamanla büyüyerek koruma devresinin sık sık devreye girmesine neden olabilir.
