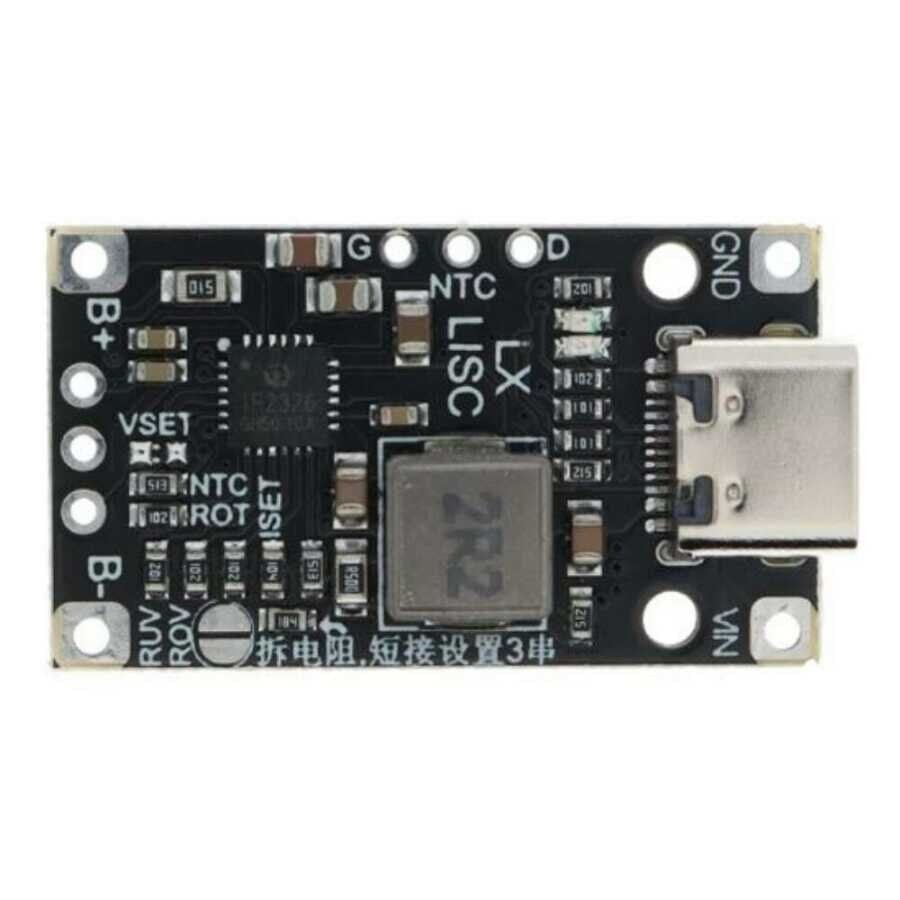

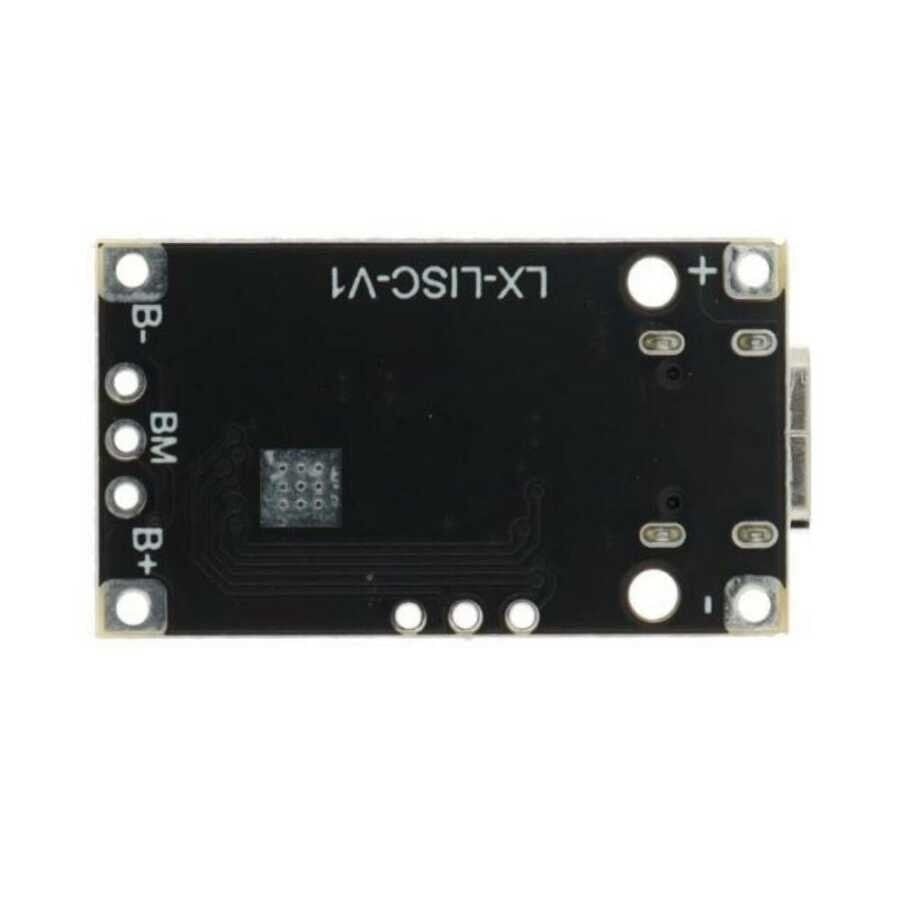

2S 3S Type-C Lityum Batarya Şarj Modülü 15W 8.4V 12.6V 1.5A

2S 3S Type-C Lityum Batarya Şarj Modülü, iki veya üç hücreli seri bağlı lityum iyon ve LiPo pil paketlerini USB Type-C üzerinden şarj etmek için tasarlanmış küçük boyutlu bir şarj kartıdır. Modül üzerindeki mod seçim anahtarı ile 2S paketler için 8,4V, 3S paketler için ise 12,6V tam şarj gerilimi seçilebilir; şarj akımı en fazla 1,5A, anma güç seviyesi ise 15W olarak sınırlıdır. Sabit akım/sabit gerilim şarj mantığıyla çalışan kart sayesinde tek bir modül farklı hücre sayısına sahip pil paketleri için kullanılabilir. Type-C girişin yönsüz yapısı, yaygın adaptör ve kablolarla kolay besleme sağlar; drone, RC araç, taşınabilir cihaz ve DIY pil paketi projelerinde harici şarj devresi kurma ihtiyacını ortadan kaldırır.

Teknik Özellikler

Öne Çıkan Özellikler

• 2S ve 3S modları arasında anahtar ile geçiş yapılabildiği için farklı hücre sayısına sahip pil paketlerinde aynı modül tekrar tekrar kullanılabilir, her hücre sayısı için ayrı bir şarj kartı bulundurma zorunluluğu ortadan kalkar.
• USB Type-C girişi sayesinde telefon şarj adaptörleri, powerbank çıkışları ve bilgisayar Type-C portları gibi günlük hayatta zaten bulunan yaygın kaynaklarla beslenebilir, özel bir güç kaynağı taşıma ihtiyacı doğmaz.
• 1,5A'e kadar şarj akımı sunarak orta kapasiteli 2S ve 3S pil paketlerini, düşük akımlı basit şarj devrelerine göre daha kısa sürede ve daha kontrollü şekilde doldurur.
• Sabit akım/sabit gerilim şarj mantığı, pil gerilimi hedef değere yaklaştıkça akımı otomatik olarak azaltarak hücrelerin aşırı gerilime maruz kalmasını önler ve pil ömrünü korumaya yardımcı olur.
• 15W anma güç seviyesi ve kompakt kart boyutu, modülün küçük hacimli taşınabilir projelere ve düşük profilli muhafazalara kolayca entegre edilmesini sağlar.
• Type-C konnektörün yönsüz yapısı, kabloyu ters takma derdini ortadan kaldırarak sahada karanlıkta veya hızlı müdahale gereken durumlarda bile kolay bağlantı sağlar.
• Tek bir modülle hem 2S hem 3S paketlere hizmet verebilmesi, stok çeşitliliğini azaltmak isteyen atölye ve küçük üretim hatları için pratik bir çözüm sunar.
• Standart bir Type-C konnektöre sahip olması, elde bulunan farklı marka kablolarla uyumlu çalışmayı sağlar ve modüle özel bir kablo taşıma zorunluluğunu ortadan kaldırır.

Kullanım Alanları

• Koruma ve dengeleme kartı (BMS) bulunan 2S veya 3S lityum paketlerin sahada yedek Type-C powerbank ile hızlıca takviye şarj edilmesi
• Elektrikli el aletlerinde ve taşınabilir ölçüm cihazlarında kullanılan 2 veya 3 hücreli pil bloklarının servis sırasında sökülmeden, doğrudan modüle bağlanarak şarj devresine entegre edilmesi
• DIY taşınabilir aydınlatma sistemlerinde ve kendi yapımı güç bankası projelerinde, iç pil paketinin dışarıdan bir Type-C kaynağıyla şarj edilebilmesinin sağlanması
• Robotik ve otomasyon projelerinde, mobil bir robotun görev sonunda dock istasyonuna gitmeden masaüstünde Type-C kablo ile hızlıca şarj edilmesi
• Arduino ve mikrodenetleyici tabanlı taşınabilir ölçüm veya izleme cihazlarında, ayrı bir şarj IC'si ve destek devresi tasarlamak yerine hazır modülün doğrudan kullanılması
• Eğitim ve laboratuvar ortamlarında öğrencilerin CC/CV lityum pil şarj mantığını ve 2S/3S hücre gerilim ilişkisini pratikte gözlemlemesi
• Küçük ölçekli üretim veya bakım atölyelerinde, farklı hücre sayısına sahip müşteri pil paketlerinin tek bir tezgah üstü modülle şarj edilebilmesi

Bağlantı ve Kullanım

Kuruluma başlamadan önce şarj edilecek pil paketinin gerçek hücre sayısı (2S mi yoksa 3S mi olduğu) kesin olarak belirlenmeli, ardından kart üzerindeki mod seçim anahtarı bu bilgiye göre doğru konuma alınmalıdır. Modülün Type-C girişi; bir duvar adaptörüne, bilgisayar portuna veya Type-C çıkışlı bir powerbanke bağlanarak beslenir. Çıkış uçları, pil paketinin artı ve eksi kutuplarıyla eşleştirilerek bağlanır; bağlantıdan önce bir multimetre ile pilin mevcut geriliminin seçilen mod aralığıyla (2S için yaklaşık 6-8,4V, 3S için yaklaşık 9-12,6V) uyumlu olduğunun doğrulanması, yanlış pakete yanlış modda şarj uygulanmasını önler. Güç uygulandıktan sonra modül, pil gerilimi seçilen moda karşılık gelen hedef değere (8,4V veya 12,6V) ulaşana kadar sabit akımla, bu noktadan sonra ise sabit gerilimle şarj işlemine devam eder ve akım kademeli olarak azalır. Şarj akımının belirgin biçimde düşmesi tam şarja yaklaşıldığının işaretidir; bu aşamadan sonra pilin modüle uzun süre bağlı bırakılmaması, bağlantının sonlandırılıp pilin güvenli bir yerde saklanması önerilir. İlk kullanımdan önce, gerçek pil paketine bağlamadan önce modülün çıkışını multimetre ile ölçerek seçilen moda karşılık gelen gerilimin (8,4V veya 12,6V civarı) geldiğini doğrulamak, olası bir anahtar veya bağlantı hatasının pil bağlanmadan önce fark edilmesini sağlar. Kalıcı bir kuruluma yerleştirilecekse, çıkış kablolarının kısa devreye karşı sabitlenmesi ve mod seçim anahtarının kurulum sonrasında yanlışlıkla değişmeyecek şekilde konumlandırılması önerilir.

Paket İçeriği

• 1 x 2S 3S Type-C Lityum Batarya Şarj Modülü

Dikkat Edilmesi Gerekenler

• Şarja başlamadan önce mod seçim anahtarının pil paketinizin gerçek hücre sayısıyla (2S veya 3S) uyumlu konumda olduğundan emin olun; yanlış modda şarj etmek pili hedeflenenden farklı bir gerilime çıkararak kalıcı hasara veya güvenlik riskine yol açabilir.
• Bu modül seri uçlardan tek bir toplam gerilimle şarj eder, balans ucu üzerinden hücre başına dengeleme yapmaz; balans uçlu, BMS'siz RC/LiPo paketlerde toplam gerilim hedefe ulaşsa bile hücreler dengesizse tek bir hücre 4,2V üzerine çıkabilir. Bu tür paketler için ayrı bir balans şarj cihazı kullanılmalıdır.
• Çıkış bağlantılarını yaparken artı ve eksi kutupları doğru eşleştirin; ters bağlantı pil paketine ve modülün devresine zarar verebilir.
• Kullanılan Type-C adaptörün veya kablonun modülün ihtiyaç duyduğu gücü karşılayabildiğinden emin olun; yetersiz kaynak şarjın yavaşlamasına, kararsız çalışmaya veya şarjın hiç başlamamasına yol açabilir.
• Şarj işlemini iyi havalandırılan, yanıcı olmayan bir yüzeyde ve gözetim altında yapın; modül ile pilin aşırı ısınıp ısınmadığını şarj boyunca zaman zaman kontrol edin.
• Çok hücreli pil paketlerinde hücreler arası gerilim dengesini periyodik olarak multimetre ile kontrol edin; belirgin dengesizlik pil ömrünü kısaltabilir ve şarj güvenliğini olumsuz etkileyebilir.
• Modülü, üreticisi belirsiz, şişmiş, deforme olmuş veya hasarlı görünen pil paketleriyle kullanmaktan kesinlikle kaçının.
• Şarj tamamlandıktan sonra pili modüle gereksiz yere uzun süre bağlı bırakmayın, işlem bitince bağlantıyı kesip pili güvenli koşullarda saklayın.
