2S LiPo Batarya Kapasite Göstergesi

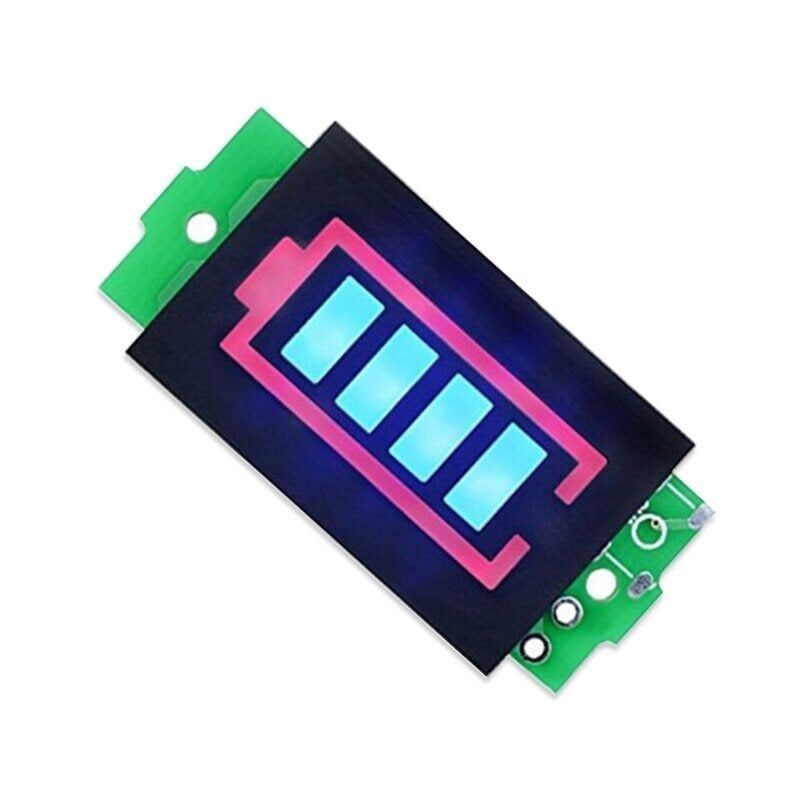

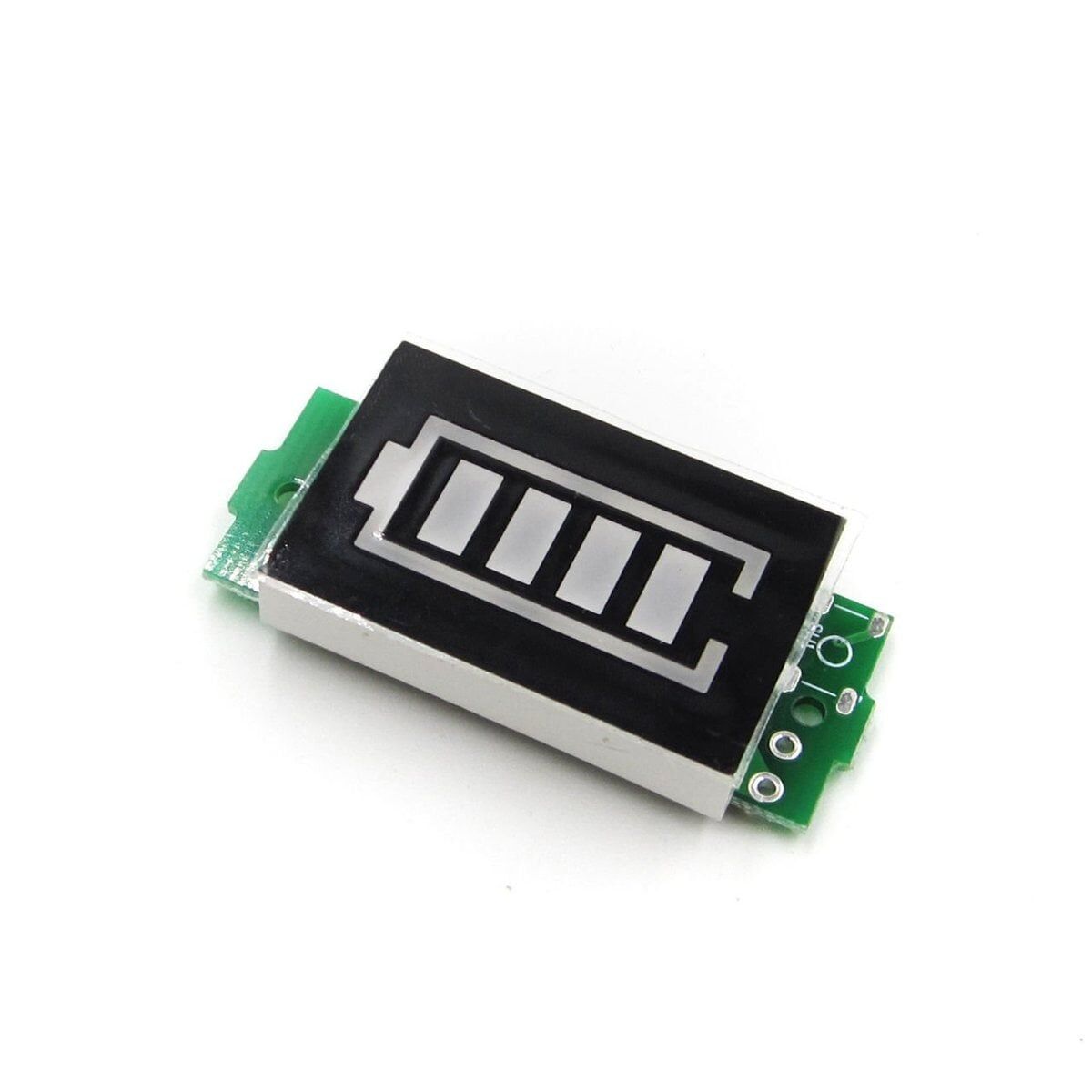

2S LiPo Batarya Kapasite Göstergesi, iki hücreli lityum polimer (LiPo) veya lityum iyon (Li-ion) paketlerin gerilimini ölçüp kalan şarjı pil şeklinde dört çubukla gösteren küçük bir karttır. Harici beslemeye ihtiyaç duymaz; ölçtüğü bataryadan yaklaşık 5 mA çeker ve iki uç bağlandığı anda çalışmaya başlar. Her seferinde multimetre çıkarıp balans soketini yoklamak yerine cihazın üzerine sabit bir gösterge koymak isteyenler için tasarlanmıştır. 2S paketle çalışan RC modeller, 18650'li powerbank'ler ve Arduino/ESP32 tabanlı taşınabilir proje kutuları tipik kullanım yerleridir.

Teknik Özellikler

Öne Çıkan Özellikler

• Harici besleme, batarya veya ayrı devre istemez; ölçtüğü paketin + ve − ucuna iki kablo yeter.
• Yüzde tahmini değil, hücre başına sabit gerilim eşikleriyle (3,3 / 3,5 / 3,7 / 3,9 V) çalışır — hangi çubuğun hangi gerilime karşılık geldiği bellidir.
• Yaklaşık 5 mA'lik düşük tüketim: kullanımda olan bir pakette fark edilmez, ancak sürekli bağlı kalırsa paketi kapasitesine göre günler ya da haftalar içinde boşaltır; depolamada araya bir anahtar konmalıdır.
• Bağlandığı sürece sürekli açık kalır; okumak için düğmeye basmak veya cihazı çalıştırmak gerekmez.
• Karanlıkta net okunan parlak LED segment gösterge; pil çerçevesi ve dört dolum çubuğu tek bakışta anlaşılır.
• 43,5 × 20 mm'lik ince kart, panel kesitine veya proje kutusunun kapağına gömülebilecek boyutta.
• Kart üzerindeki M2 montaj deliği sayesinde vida veya plastik dübel ile sabitlenebilir.

Kullanım Alanları

• Mini drone, RC araba, RC tekne ve uçak modellerinde 2S paketin uçuş/sürüş öncesi kontrolü
• 2S 18650 hücreli ev yapımı powerbank ve şarj istasyonlarında kalan şarj göstergesi
• Arduino, ESP32 veya Raspberry Pi Pico ile yapılan taşınabilir proje kutularında pil durumu paneli
• Çizgi izleyen robot, sumo robotu ve robot kolu gibi 7,4 V ile çalışan robot şasilerinde
• Ev yapımı Bluetooth hoparlör, kamp lambası ve LED aydınlatma projelerinde
• 7,4 V paketli el aletlerinde (mini vidalama, mini matkap) ve yeniden hücrelendirilmiş alet bataryalarında
• Taşınabilir ölçüm cihazları, sahada kullanılan veri kaydediciler ve hava istasyonu kutuları
• Maket, diorama ve kostüm/cosplay projelerinde pil paketinin durumunu dışarıdan izlemek için
• Yedek 2S paketleri raftan alırken hangisinin dolu olduğunu ayırt etmek üzere test panosuna monte ederek

Bağlantı ve Kullanım

Kartın kenarındaki iki delikli lehim pedi bağlantı noktalarıdır: biri batarya artı (+), diğeri batarya eksi (−). Modül bataryaya paralel bağlanır; devrenin akım yolunu kesmez, araya girmez. Kart üzerinde geçmeli konnektör yoktur, bağlantı bu iki lehim pedinden yapılır (partiye göre pedlere kablo lehimli gelebilir); doğrudan paketin ana kablolarına ya da kendi yapacağınız bir uzatma kablosuna lehimleyebilirsiniz. 2S paketin JST-XH balans soketinden beslemek isterseniz: 3 pinli 2S balans soketinde uçtaki siyah kablo paketin eksi ucudur (B−), diğer uçtaki kablo ise paketin artı ucudur (B+, toplam gerilim). Ortadaki hücre ara ucuna (B1) bağlamayın — orada 7,4 V değil yaklaşık 3,7 V vardır ve modül sürekli boş gösterir. Modülün veri çıkışı yoktur; Arduino veya ESP32 bu karttan değer okuyamaz, kart sadece insana bakılmak üzere gösterim yapar. Pil gerilimini yazılım tarafında da bilmek istiyorsanız modülü yerinde bırakıp yanına ayrı bir ölçüm yolu eklemeniz gerekir. ESP32 ile gerilim bölen kullanacaksanız 100 kΩ / 33 kΩ uygundur: 8,4 V girişte ADC ucunda yaklaşık 2,08 V görülür ve bu değer ESP32'nin 11 dB zayıflatmadaki doğrusal ölçüm aralığı olan ~2,45 V'un altında kalır. Böleni 3,3 V sınırına göre hesaplamayın; ADC 2,45 V'un üzerinde belirgin şekilde doğrusallıktan çıkar ve tam dolu paketi (8,4 V) 7,8 V'tan ayırt edemezsiniz. Hazır modül tercih ederseniz INA219 (26 V bus gerilimi) I2C ile uygundur. Yakıt göstergesi entegresi kullanacaksanız 2S sürümü MAX17044'tür (0–10,00 V); MAX17043 tek hücreliktir (0–5,00 V) ve 8,4 V'luk pakete bağlanamaz. Göstergeyi sürekli yanar bırakmak istemiyorsanız artı hattına anlık (momentary) bir buton koyup yalnızca basıldığında yanmasını sağlayabilirsiniz; bu, boşta akım çekilmesini ortadan kaldırır.

Paket İçeriği

• 1 adet 2S LiPo / Li-ion batarya kapasite göstergesi modülü (partiye göre lehim pedlerine kablo lehimli gelebilir)

Dikkat Edilmesi Gerekenler

• Modül yalnızca 2S için ayarlıdır. 3S veya 4S pakete bağlanırsa paket boşalsa bile sürekli 4 çubuk gösterir; tek hücreye (1S) bağlanırsa hiç çubuk yanmaz. Hücre sayısı ürün adındaki değerle birebir uyuşmalıdır.
• LiFePO4 (LFP) bataryalarla kullanılmaz. 2S LiFePO4 paket tam doluyken yaklaşık 7,3 V'tur; bu modül tam dolu paketi 2 çubuk olarak gösterir ve yanıltır. 2S NiMH paketler (2,4 V) ise eşiklerin çok altında kaldığı için hiç okunamaz.
• Bu bir gerilim göstergesidir, coulomb sayacı değildir; kalan mAh'i ölçmez. LiPo'nun deşarj eğrisi orta bölgede düz olduğu için 2 ve 3 çubuk aralığı, 1 çubuk aralığından çok daha uzun sürer. Çubuk sayısını doğrusal bir yüzde gibi okumayın.
• Yük altında gerilim düşer. Motor çalışırken veya yüksek akım çekilirken gösterge bir çubuk daha az gösterebilir. Doğru okuma için yükü kesip paketin birkaç saniye toparlanmasını bekleyin.
• Bu modül koruma devresi değildir. Çubuklar sönüp yalnızca çerçeve kaldığında paket hücre başına 3,3 V'un altına inmiştir; bu noktadan sonra paketi şarj etmek gerekir. LiPo'da kalıcı kapasite kaybı hücre başına 3,0 V'un altında başlar ve modül bu sınırı geçtiğinizi ayrıca haber vermez: akımı kesmez, alarm vermez, BMS ya da deşarj koruma kartının yerine geçmez.
• Bataryaya sürekli bağlı kalırsa yaklaşık 5 mA çeker. 1000 mAh'lik bir 2S pakette bu, cihaz kapalıyken bile paketi kabaca bir hafta içinde boşaltır. Uzun süre kaldıracağınız paketlerde modülü ayırın veya araya bir anahtar koyun.
• Ters polarite kalıcı hasara yol açar. Lehimlemeden önce + ve − uçlarını multimetreyle iki kez doğrulayın; kartta ters bağlama koruması olduğu üretici tarafından belirtilmemiştir.
• LiPo depolama gerilimi hücre başına 3,8 V, yani 2S için 7,6 V'tur ve bu modülde 3 çubuk görünür. "4 çubuk olsun" diye paketleri tam dolu depolamak ömrü kısaltır; 3 çubuk depolama için doğru göstergedir.
• ± %2 gerilim hatası vardır. Bir eşiğe çok yakın gerilimlerde (örneğin 7,40 V) çubuk sayısı iki değer arasında gidip gelebilir. Bu arıza değil, ölçüm toleransının normal sonucudur.
• Kart su geçirmez değildir ve koruyucu kaplaması yoktur. Drone, tekne veya dış mekân kullanımında nem ve terleme devreyi bozar; şeffaf koruyucu kaplama ya da sıcak silikon ile yalıtın. Kartı metal şasiye, karbon fiber plakaya veya bataryanın alüminyum kaplamasına doğrudan yapıştırmayın; araya yalıtkan bant veya köpük koyun.
