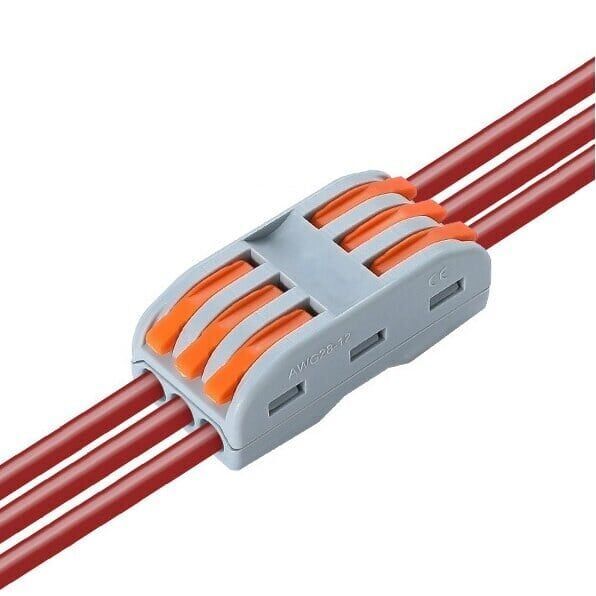

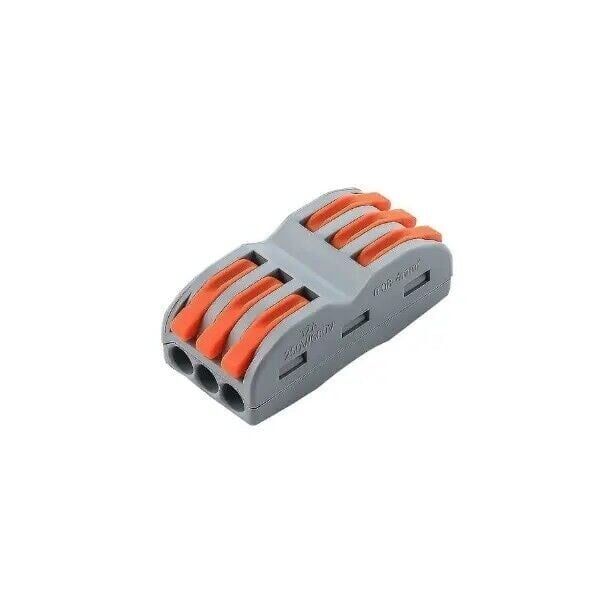

3 Giriş 3 Çıkış Vidasız Klemens - 12-28AWG CH-223

CH-223, 12-28 AWG aralığındaki kabloları vida veya lehim kullanmadan birbirine bağlamak için tasarlanmış 3 giriş 3 çıkışlı vidasız bir klemens bloğudur. Gövde içindeki yaylı (spring-cage) metal kontaklar, ucu sıyrılmış kablo ilgili ağıza itildiğinde teli otomatik olarak kavrayarak sağlam ve kalıcı bir temas noktası oluşturur. Üç bağımsız hat sayesinde aynı gövde üzerinden birden fazla kablo birbirinden ayrı şekilde eklenip dallandırılabilir. Tornavida gerektirmeyen bu yapı sayesinde kablo ekleme, uzatma ve dallandırma işlemleri hızlı ve tekrarlanabilir şekilde yapılır; bu da klemensi ev tesisatından LED şerit uygulamalarına, elektronik prototiplemeden otomasyon panolarına kadar geniş bir kullanım alanına uygun hale getirir.

Teknik Özellikler

Öne Çıkan Özellikler

• Vidasız yapısı sayesinde tornavida kullanmadan saniyeler içinde kablo bağlantısı yapılmasını sağlar.
• 12-28 AWG aralığındaki farklı kalınlıktaki kabloların aynı gövdede kullanılabilmesine izin verir.
• Yaylı iç mekanizma teli sıkıca kavrayarak zamanla gevşeme riskini azaltır.
• Üç bağımsız hat sayesinde tek bir parça ile birden fazla kablo ekleme işlemi aynı anda yapılabilir.
• Sökülüp tekrar takılabilen yapısı, yanlış bağlanan bir kablonun kolayca düzeltilmesine imkan tanır.
• Hem tek telli hem çok telli (örgülü) iletkenlerle uyumlu şekilde çalışır.
• Lehim ve izole bant kullanmadan güvenli, düzenli bir ek noktası oluşturur.
• Üç hattın gövde üzerinde yan yana sıralanmış olması, çok damarlı kablo gruplarını tek bir bağlantı bloğunda toplu halde bağlamayı kolaylaştırır.

Kullanım Alanları

• LED aydınlatma şeritlerinin kesilen uç kablolarını yeni bir uzatma kablosuna, lehim yapmadan eklemek.
• Tavan veya duvar armatürü değişiminde eski tesisatın kısa kalan kablosunu yeni lambanın kablosuna güvenli biçimde bağlamak.
• Arduino veya benzeri elektronik projelerde tek bir güç hattını, ayrı ayrı lehim gerektirmeden birden fazla modüle dağıtacak ara bağlantı noktası oluşturmak.
• Otomasyon panosunda sensör kablolarını ana hat kablosuna, kutu içinde yer kaplamadan ve lehimsiz şekilde eklemek.
• Ev tipi elektrik tesisatında boyu kısa kalan bir kabloyu, buat içinde güvenli bir ek noktasıyla uzatmak.
• Hoparlör veya ses sistemi kablolarının ek yerlerinde hızlı kurulan, gerektiğinde sökülüp değiştirilebilen bir bağlantı sağlamak.
• Prototip devre kurulumlarında farklı devre parçalarını tel tel lehimlemek yerine hızlıca deneme amaçlı birbirine bağlamak.
• Kablo kanalı veya sıva üstü hat üzerinde birden fazla ekleme noktasını tek bir düzenli blok halinde toplayarak dağınık kablo görüntüsünü önlemek.

Bağlantı ve Kullanım

Bağlantı yapılacak kablonun ucundaki izolasyon yaklaşık 1 cm kadar sıyrılarak iletken açığa çıkarılır ve klemensin ilgili girişine dayanana kadar itilir; yaylı iç mekanizma teli otomatik olarak kavrayıp sabitler. Aynı hattın çıkış tarafına bağlanacak ikinci kablo da aynı şekilde sıyrılıp karşı ağza takılır, böylece giriş ve çıkış aynı iletken hat üzerinde birleşmiş olur. Klemens üzerinde üç ayrı hat bulunduğu için, örneğin bir LED şeridin farklı renk hatlarını veya birden fazla devrenin kablolarını aynı anda, birbirine karıştırmadan bağlamak mümkündür. Bağlantı yanlış yapıldıysa kablo kendi ekseninde hafifçe çevrilerek geri çekilir; bu şekilde klemensten çıkarılıp doğru ağza yeniden takılabilir. Birden fazla hat kullanılacaksa karışıklığı önlemek için hangi hattın hangi devreye ait olduğunu (örneğin artı, eksi ve sinyal hattı gibi) not almak veya işaretlemek ileride yapılacak bakım ya da arıza tespitini kolaylaştırır. Bağlantı tamamlandıktan sonra her kablo ucunun hafifçe çekilerek klemensten çıkıp çıkmadığının kontrol edilmesi, gevşek bir temasın önceden fark edilmesini sağlar.

Paket İçeriği

• 1 adet CH-223 3 giriş 3 çıkış vidasız klemens gövdesi
• Bağlanacak kablolar, kablo soyma aparatı ve montaj vidaları ürüne dahil değildir

Dikkat Edilmesi Gerekenler

• Kablo ucundaki izolasyonun gereğinden fazla veya az sıyrılması gevşek temasa ve ısınmaya yol açabilir; sıyırma miktarı kablo çapına uygun tutulmalıdır.
• Belirtilen 12-28 AWG aralığının dışındaki çok kalın veya çok ince kabloların zorlanarak takılması hem klemense hem kabloya zarar verebilir.
• Bağlantı nem veya suyla temas edebilecek bir ortamda kullanılacaksa ayrıca su geçirmez bir buat veya ek izolasyon önlemi alınmalıdır.
• Klemens tam oturmadan devrenin enerjilendirilmesi gevşek temastan kaynaklanan ısınmaya veya kıvılcıma yol açabilir; bağlantı tamamlandıktan sonra enerji verilmelidir.
• Şebeke gerilimi gibi yüksek güç taşıyan hatlarda kullanmadan önce ürünün bu yük için uygun olup olmadığı ayrıca teyit edilmelidir, çünkü anma gerilim/akım değeri ürün üzerinde her zaman net biçimde belirtilmez.
• Farklı kesitte iki kablo aynı hatta birleştirilecekse, ince olan kablonun tam temas edip etmediği bağlantı sonrasında hafifçe çekilerek kontrol edilmelidir.
• Kablo ucu bükülmüş, yıpranmış veya tek tel halinde dağılmış durumda ise klemense takılmadan önce düzeltilmeli, aksi halde iç kontakla düzgün temas sağlanamayabilir.
• Aynı klemens üzerinde farklı gerilimdeki devreler (örneğin şebeke gerilimi ile düşük gerilimli sinyal hattı) birlikte kullanılmamalı, hatlar birbirinden ayrı tutulmalıdır.
