3-Pin Vidasız Tek Yönlü Klemens - 12-28AWG CH-213

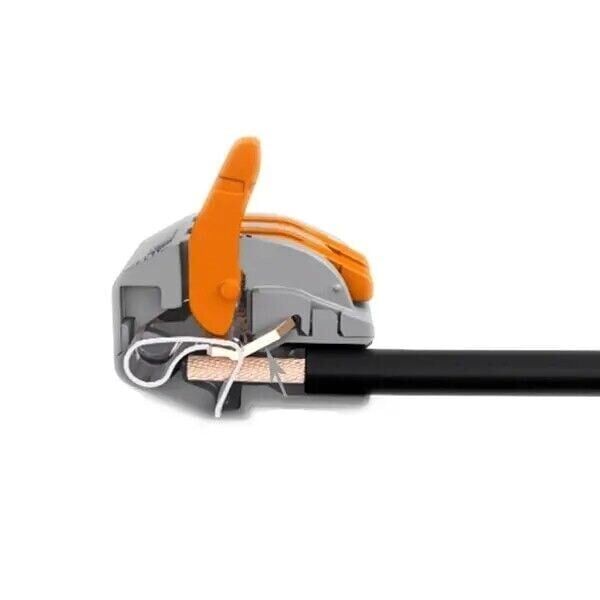

3-Pin Vidasız Tek Yönlü Klemens (CH-213), tornavida veya başka bir alet kullanmadan kablo ek yeri yapmayı sağlayan yaylı (lever) tipi bir bağlantı elemanıdır. Üzerinde yer alan üç ayrı kol sayesinde 12-28AWG aralığındaki tek telli veya çok telli kabloları tek tek klemense yerleştirip kolu kapatarak sabitlersiniz; içindeki yaylı metal kontak kabloyu sıkıca kavrayarak elektriksel bağlantıyı tamamlar. Vida sıkma, lehim yapma ya da kablo ucunu bükme gibi ek işlemlere gerek kalmadan hızlı, güvenilir ve gerektiğinde tekrar açılıp kapanabilen bir bağlantı sunar. Klemens tek yönlü tasarlandığı için kablolar yalnızca ön taraftaki üç girişten takılır; bu da bağlantının hangi kablonun nereye gittiğinin net görülebildiği, karışıklığa yer bırakmayan bir düzen sunar. Elektronik projelerinde, ev ve işyeri kablo tamirlerinde, aydınlatma hatlarında ve besleme hatlarının dallandırılmasında kablo uçlarını güvenli ve tekrar açılabilir şekilde birleştirmek için kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• Vida, lehim ya da özel bir alet gerektirmeden sadece kolu kaldırıp indirerek hızlı kablo bağlantısı kurulmasını sağlar.
• 12-28AWG (yaklaşık 0,08-3,31 mm² kesit) genişliğindeki tek telli ve çok telli kabloları aynı gövdede kullanabilme imkanı sunar.
• Üç ayrı bağlantı kolu sayesinde aynı anda üç farklı kabloyu birbirinden bağımsız olarak klemense sabitleyebilirsiniz; bir kolu açmak diğer iki girişteki bağlantıyı etkilemez.
• Yaylı metal kontak yapısı, titreşimin olduğu ortamlarda vidalı klemenslere göre bağlantının gevşemesini geciktiren sıkı bir temas sağlar.
• Kolu tekrar kaldırarak kabloyu zedelemeden çıkarabilir ve bağlantıyı yeniden kurabilirsiniz, bu da deneme yanılma gerektiren prototip çalışmalarında işi kolaylaştırır.
• Tek yönlü giriş tasarımı, kabloların hep aynı taraftan takılmasını sağlayarak pano içinde veya kablo demeti üzerinde düzenli bir görünüm bırakır.
• Kompakt ve hafif gövdesi sayesinde dar pano içlerinde, kablo kanallarında ve kablo demetleri arasında az yer kaplar.
• Küçük boyutu ve tek yönlü giriş yapısı, çok kanallı kablo dağıtım noktalarında yan yana birden fazla klemens dizerek düzenli bir bağlantı hattı oluşturmaya uygundur.

Kullanım Alanları

• Arduino veya benzeri bir geliştirme kartından çıkan besleme kablosunu lehim yapmadan güç kaynağına bağlamak.
• LED şerit veya aydınlatma armatüründen gelen kısa kabloyu ana besleme hattına ek yaparak istenen uzunluğa çıkarmak.
• Ev veya işyeri tesisatında kopan ya da kısa kalan bir kablo ucunu yeni bir parça kabloyla güvenli şekilde birleştirmek.
• Otomasyon panosunda sensörden gelen sinyal kablosunu kontrolcü girişine hızlıca ve tekrar sökülebilir şekilde bağlamak.
• Motor sürücü devresinde besleme hattını tek bir klemens üzerinden birden fazla noktaya dallandırmak; toprak hattı için ayrı bir klemens kullanmak (klemensin üç girişi kendi içinde ortaktır, farklı potansiyeldeki iki hat aynı klemense takılmaz).
• Ses sistemlerinde hoparlör kablosunu amplifikatör çıkışına lehim yapmadan hızlıca bağlamak.
• Röle veya sensör modülünün kısa fabrika kablosunu proje kablosuna ek yaparak istenen mesafeye taşımak.
• 3D yazıcı veya CNC gibi cihazların kablo tesisatında kısa kalan orijinal kabloyu sökmeden ara bağlantı ile uzatmak.

Bağlantı ve Kullanım

Bağlantı yapmak için önce üzerindeki kolu yukarı kaldırarak ilgili girişi açık konuma getirin. Ardından bağlayacağınız kablonun ucundaki izolasyonu yaklaşık 8-10 mm soyarak açığa çıkan bakır teli klemensin giriş deliğine sonuna kadar itin. Kabloyu yerine yerleştirdikten sonra kolu aşağı bastırarak kapatın; bu hareket içerideki yaylı kontağın kabloyu sıkıca kavramasını sağlar ve bağlantı elektriksel olarak tamamlanmış olur. Klemens tek yönlü olduğu için kablolar yalnızca ön taraftaki giriş deliklerinden takılır, karşılıklı iki taraftan giriş yapılmaz; her bir kol yalnızca kendi girişindeki kabloyu etkiler, diğer girişleri değiştirmez. Bağlantıyı tamamladıktan sonra kabloyu hafifçe çekerek yerine tam oturup oturmadığını kontrol etmeniz, ilerleyen kullanımda temas kaybını önler. Çok telli (esnek) kablo kullanıyorsanız telin dağılıp kısa devre yapmaması için ucundaki tellerin bükülmeden ve dağılmadan girişe itildiğinden emin olun.

Paket İçeriği

• 1 adet 3-Pin Vidasız Tek Yönlü Klemens (CH-213)
• Kutu içeriğinde ayrı bir kablo, alet veya kılavuz bulunmaz; ürün yalnızca klemens gövdesinden ibarettir

Dikkat Edilmesi Gerekenler

• Kablo ucundaki izolasyonu gereğinden az soyarsanız bakır tel kontak yayına tam temas etmeyebilir ve bağlantı gevşek kalabilir; gereğinden fazla soyarsanız gövde dışında kalan çıplak bakır telin yakınındaki başka bir iletkene veya metal yüzeye değerek kısa devreye yol açma riski oluşur.
• Kablo AWG aralığının dışında (12'den kalın veya 28'den ince) bir kesit kullanmak kontağın kabloyu tam kavramamasına ya da girişe hiç sığmamasına neden olabilir.
• Kolu tam kapatmadan bırakmak, kablonun titreşim sırasında yerinden çıkmasına ve bağlantının kesilmesine yol açabilir.
• Yüksek akım çeken hatlarda kullanmadan önce klemensin akım taşıma kapasitesinin projenizin ihtiyacına uygun olup olmadığını mutlaka kontrol edin; bu bilgi ürünle birlikte doğrulanmamışsa yüksek güçlü hatlarda kullanmaktan kaçının.
• Nem, su veya aşırı sıcak ortamlarda kullanmak plastik gövdenin ve yaylı kontağın zamanla performans kaybetmesine neden olabilir; bu tür ortamlarda ek bir koruma kutusu kullanılması önerilir.
• Aynı girişe birden fazla kablo ucu birlikte sıkıştırmaya çalışmak kontağın düzgün kapanmasını engelleyebilir; gerekirse her kabloyu ayrı bir girişe bağlayın.
• Şebeke gerilimiyle çalışan (220V) hatlarda kullanmadan önce enerjiyi kesin ve bağlantıyı ellemeden önce kablonun gerilimsiz olduğundan emin olun.
• Yaylı mekanizmalar tekrarlanan açma-kapama döngülerinde zamanla esnekliğini kaybedebilir; sık sökülüp takılan bağlantı noktalarında klemensi periyodik olarak kontrol edin.
