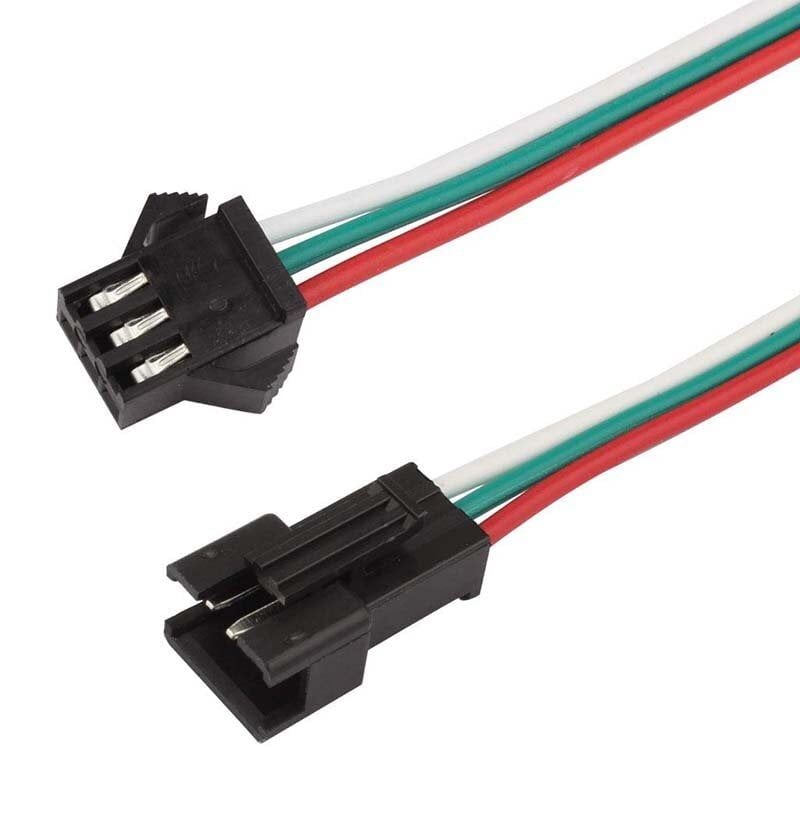

3'lü Soket Kablo Seti (Dişi-Erkek) - 15 cm

3'lü Soket Kablo Seti (Dişi-Erkek), bir ucu tek pinli erkek konnektör diğer ucu soket (dişi) konnektör olan, 15 cm uzunluğunda üç adet atlama (jumper) kablosundan oluşan bir bağlantı setidir. Erkek uç, breadboard delikleri veya 2,54 mm pin aralıklı dişi pin header'lara doğrudan takılırken; dişi uç, sensör modülleri, geliştirme kartları veya röle modülleri üzerinde dışarı çıkıntı yapan pinlere geçirilir. Lehim gerektirmeyen bu yapı sayesinde devre elemanları arasında hızlı, tekrar kullanılabilir ve hatasız bağlantı kurulur. Arduino, Raspberry Pi ve benzeri geliştirme kartlarıyla sensör, buton, LED veya röle gibi harici bileşenleri birbirine bağlamak için yaygın olarak tercih edilen temel bir prototipleme malzemesidir.

Teknik Özellikler

Öne Çıkan Özellikler

• Bir ucu erkek diğer ucu dişi konnektör olduğu için hem pin header'lara hem de üzerinde çıkıntılı pin bulunan modüllere aynı kablo seti ile bağlantı kurulabilir, ayrı bir adaptör kablosuna gerek kalmaz.
• 2,54 mm pin aralığı, piyasadaki hemen hemen tüm breadboard'lar ve geliştirme kartı header'larıyla tam uyumludur; bu sayede kablo farklı marka kartlar arasında sorunsuz kullanılabilir.
• Çok telli esnek bakır iletken yapısı, kabloyu dar alanlarda kıvırıp istenilen yöne yönlendirmeyi kolaylaştırır ve tekrarlanan bükülmelerde kırılma riskini azaltır.
• Lehimsiz tak-çıkar bağlantı yapısı sayesinde devre üzerinde deneme yapılırken bağlantılar aletsiz olarak hızlıca değiştirilip yeniden kurulabilir.
• 3 kablonun birbirinden bağımsız (ayrılabilir) tekli yapıda olması, sadece ihtiyaç duyulan sayıda hattın kullanılmasına ve geri kalan kabloların başka bir bağlantıda değerlendirilmesine imkan tanır.
• 15 cm uzunluk, breadboard üzerindeki komşu modüller veya birbirine yakın konumlandırılmış kartlar arasındaki bağlantılar için yeterli ve fazla kablo karmaşası yaratmayan bir boy sağlar.
• Erkek ve dişi uçların farklı renklerde olabilen tel demeti üzerinde yer alması, çok pinli bağlantılarda hangi kablonun hangi sinyale ait olduğunu takip etmeyi kolaylaştırır.
• Küçük ve hafif yapısı sayesinde başka jumper kablolarla birlikte proje kutusunda veya alet çantasında az yer kaplar, taşıması kolaydır.

Kullanım Alanları

• Arduino geliştirme kartı üzerindeki bir dijital pini, üzerinde çıkıntılı pin bulunan bir buton modülünün çıkış pinine bağlamak.
• DHT11 gibi bir sıcaklık-nem sensörünün VCC, GND ve sinyal pinlerini mikrodenetleyici kartın dişi pin header'ına bağlamak.
• Breadboard üzerine kurulan bir devrede LED sürücü modülünün çıkıntılı pinlerini breadboard'un delik sırasına bağlamak.
• Raspberry Pi'nin GPIO pinini breadboard üzerinde kurulu bir devreye (ör. röle sürücü katına) bağlamak.
• HC-SR04 gibi bir ultrasonik mesafe sensörünün trigger ve echo pinlerini denetleyici kartın giriş çıkış pinlerine bağlamak.
• Servo motor sürücü kartındaki sinyal pinini kontrol kartının PWM çıkışına bağlamak.
• Bir potansiyometre modülünün üç ucunu (güç, toprak, sinyal) analog giriş bulunan bir geliştirme kartına bağlamak.
• Bir gaz veya nem sensörü modülünü, üzerinde erkek pin bulunan bir genişletme kartına geçici olarak bağlayıp ölçüm almak.

Bağlantı ve Kullanım

Erkek uç, breadboard üzerindeki delik sıralarına veya geliştirme kartı üzerindeki dişi pin header'lara hafifçe bastırılarak takılır. Dişi uç ise sensör, röle veya buton modülü üzerinde dışarı çıkıntı yapan erkek pinlerin üzerine geçirilir. Üç kablo genellikle güç (VCC), toprak (GND) ve sinyal hattı olmak üzere üç ayrı bağlantı için kullanılır; her kablo bağımsız çalıştığından istenilen pin sırasına göre serbestçe yerleştirilebilir ve kablo sırası devrenin çalışmasını etkilemez. Bağlantı yapılırken kabloların doğru pinlere takıldığından emin olunmalı, özellikle güç ve toprak hatlarının yeri karıştırılmamalıdır; ters bağlantı modülde kalıcı hasara yol açabilir. Bağlantı kurulduktan sonra kabloyu hafifçe çekerek pinin yerine tam oturup oturmadığı kontrol edilebilir, gevşek kalan bağlantılar devre çalışırken kesintili temas sorunu yaratabilir.

Paket İçeriği

• 3 adet dişi-erkek jumper kablo (her biri 15 cm uzunluğunda)
• Kabloların ayrılabilir tekli yapıda olması nedeniyle ek bağlayıcı parça bulunmaz
• Ek konnektör, adaptör veya montaj aparatı pakete dahil değildir
• Kullanım için ayrıca lehim, kırım aleti veya başka bir bağlantı ekipmanı gerekmez

Dikkat Edilmesi Gerekenler

• Erkek pinler ince ve kolayca bükülebilir olduğundan takarken zorlanmamalı, eğilen bir pin bağlantı sorununa ve temas kesilmesine yol açabilir.
• Dişi uç bazı modüllerde gevşek temas edebilir; bağlantı sonrası kabloyu hafifçe çekerek sağlamlığını kontrol etmek, titreşimli ortamlarda bağlantının kopmasını önler.
• Bu kablolar düşük akımlı sinyal ve kontrol hatları için tasarlanmıştır; motor besleme gibi yüksek akım çeken güç hatlarında kullanılmamalıdır.
• Kabloların yalıtımı ince olduğundan keskin kenarlara sürtünmemesine, aşırı gerilmemesine ve sıcak yüzeylere temas ettirilmemesine dikkat edilmelidir.
• VCC ve GND hatlarının karıştırılması bağlı olduğu modülde kalıcı hasara yol açabileceğinden, bağlantı öncesi pin etiketlerinin dikkatle kontrol edilmesi önerilir.
• Dişi uç, kendisiyle aynı tip (dişi) bir konnektöre takılamaz; bağlantı yapılacak pinin erkek tip olduğundan emin olunmalıdır.
• Uzun süreli kullanımda pin ile soket arasındaki temas gevşeyebilir; devrede kararsız çalışma görülürse önce jumper bağlantıları kontrol edilmelidir.
• Kabloları sökerken doğrudan kablo gövdesinden değil, konnektör başlığından tutup çekmek pin ile telin birleşim noktasının zamanla yorulup kopmasını engeller.
