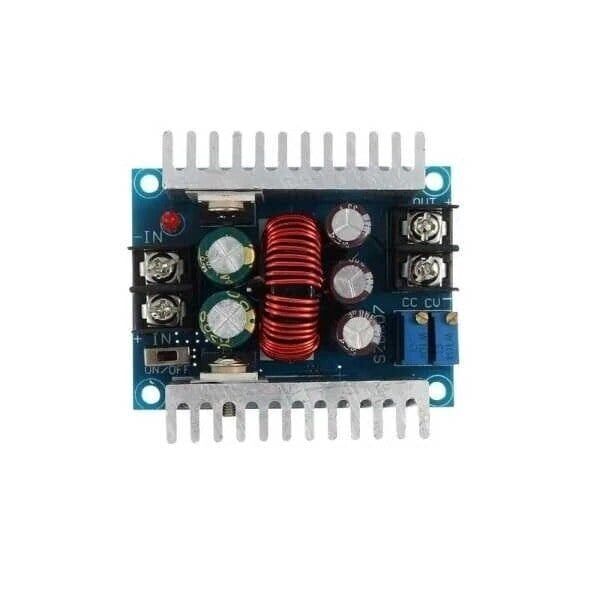

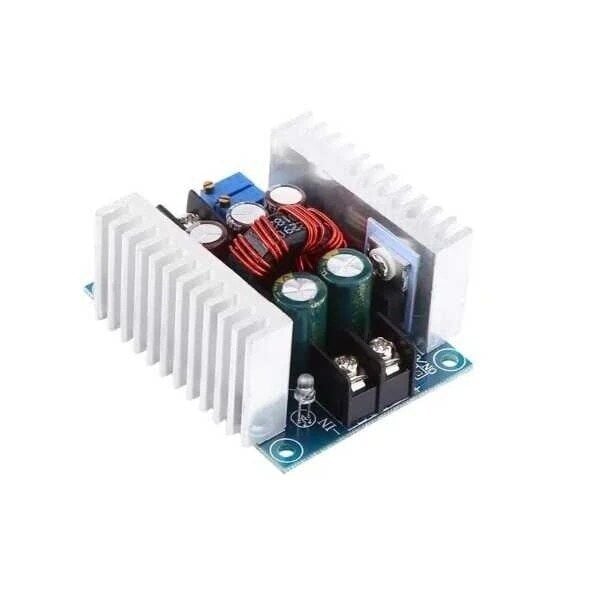

300W 20A DC-DC Voltaj Düşürücü Konvertör Voltaj Düşürücü Modül

300W 20A DC-DC voltaj düşürücü modül, yüksek bir DC gerilimi anahtarlamalı (switch mode) buck topolojisiyle daha düşük ve ayarlanabilir bir DC gerilime dönüştüren bir güç modülüdür. Doğrusal regülatörlerin aksine gerilim farkını ısıya dönüştürmek yerine anahtarlama yaparak çalıştığı için yüksek akımlarda bile verimliliği yüksek tutar ve daha az ısınır. Üzerindeki çok turlu potansiyometre ile çıkış gerilimi geniş bir aralıkta hassas şekilde ayarlanabilir, böylece tek bir modül farklı projelerde farklı gerilim ihtiyaçlarını karşılayacak şekilde yeniden ayarlanabilir. 300W güç ve 20A akım kapasitesi sayesinde akü sistemleri, güneş enerjisi düzenekleri, endüstriyel pano besleme hatları ve yüksek akım çeken motor/LED sürücü devreleri gibi güç seviyesi yüksek uygulamalarda tek bir modülle gerilim indirme ihtiyacını karşılar. Küçük hobi tipi düşürücülerin yetersiz kaldığı, akım ve güç talebinin yüksek olduğu durumlarda tercih edilecek bir çözümdür.

Teknik Özellikler

Öne Çıkan Özellikler

• Çok turlu potansiyometre sayesinde çıkış gerilimi geniş bir aralıkta hassas biçimde ayarlanabilir, tek modül farklı gerilim ihtiyaçlarına uyarlanabilir.
• 300W güç ve 20A akım kapasitesiyle standart küçük buck modüllerin yetersiz kaldığı yüksek güçlü DC besleme uygulamalarında kullanılabilir.
• Buck topolojisinin doğası gereği yüksek dönüştürme verimi sunar, bu da doğrusal regülatörlere kıyasla daha az ısı üretimi ve enerji kaybı anlamına gelir.
• Geniş giriş gerilimi aralığı sayesinde akü, adaptör veya güneş paneli gibi farklı DC kaynaklarla birlikte çalışabilir.
• Üzerindeki alüminyum soğutucu, yüksek akım çekildiğinde oluşan ısıyı dağıtarak modülün daha kararlı çalışmasına katkı sağlar.
• Vidalı terminal bağlantıları kalın kesitli kabloların güvenli şekilde sabitlenmesine imkan tanır, bu da yüksek akımlı bağlantılarda temas direncini azaltır.
• Kompakt PCB üzerinde tüm güç devresi bütünleşik olduğu için ayrı bir güç kartı tasarımına gerek kalmadan projeye entegre edilebilir.
• Geniş çıkış gerilimi aralığı sayesinde hem düşük gerilimli lojik/kontrol devreleri hem de daha yüksek gerilimli LED bar veya sürücü devreleri aynı modül ailesiyle beslenebilir.

Kullanım Alanları

• 24V'luk bir akü grubundan 12V üretip araç içi ses sistemi, LED bar veya diğer 12V aksesuarları beslemek.
• Güneş paneli veya şarj kontrolcüsünden gelen değişken DC gerilimi sabit bir seviyeye indirip inverter öncesi veya doğrudan DC yük beslemesinde kullanmak.
• 24V-36V akü paketinden 12V kontrol/aydınlatma devrelerini beslemek.
• Endüstriyel bir panoda yüksek gerilimli DC bara hattından PLC, sensör veya röle bobinleri için 24V üretmek.
• CNC, lazer kesim veya 3D yazıcı gibi sistemlerde ana yüksek gerilimli güç kaynağından fan, step motor sürücü kartı gibi alt birimlere düşük gerilim sağlamak.
• Yüksek akım çeken ses amplifikatörü veya telsiz cihazlarını tek bir yüksek gerilimli DC güç kaynağından (örneğin bir akü bankası) besleyebilmek.
• Test ve laboratuvar ortamında farklı DC gerilim seviyelerinde yük testi yapmak için ayarlanabilir bir gerilim kaynağı olarak kullanmak.

Bağlantı ve Kullanım

Kaynak DC gerilim, modül üzerindeki giriş terminaline (IN+ / IN-) doğru polarite gözetilerek bağlanır; beslenecek yük ise çıkış terminaline (OUT+ / OUT-) bağlanır. Çıkış gerilimi, yük bağlanmadan önce üzerindeki çok turlu potansiyometre bir tornavida ile çevrilerek ve çıkış ucuna bağlanan bir multimetre ile ölçülerek istenen değere ayarlanmalıdır; ayar tamamlanmadan yükün bağlanması yanlış gerilim nedeniyle hasara yol açabilir. Ayar sırasında modülün enerjili olması gerektiğinden, potansiyometreye ve terminal uçlarına temas ederken elektrik çarpması ve kısa devre riskine karşı dikkatli olunmalıdır. Yüksek akımlı kullanımlarda giriş ve çıkış kablo kesitinin çekilecek akımı güvenle taşıyacak kalınlıkta seçilmesi ve terminal vidalarının gevşemeyecek şekilde sıkılması önemlidir; gevşek bir bağlantı hem verim kaybına hem de bağlantı noktasının aşırı ısınmasına yol açabilir. Uzun süreli yüksek yük altında çalışmada, modülün üzerindeki soğutucunun hava akışı alacak şekilde monte edilmesi ve mümkünse üzerine ek bir fan yönlendirilmesi önerilir.

Paket İçeriği

• 1 x 300W 20A DC-DC voltaj düşürücü (buck) modül
• Üzerinde fabrika çıkışı monte edilmiş alüminyum soğutucu
• Ek kablo, konnektör veya montaj vidası bulunmayabilir; bağlantı kabloları ve muhafaza ayrıca temin edilmelidir

Dikkat Edilmesi Gerekenler

• Modül izole değildir; giriş ve çıkış toprağı ortak referanslıdır, galvanik izolasyon gerektiren uygulamalarda kullanılmamalıdır.
• Bu güç ve akım sınıfındaki ekonomik modüllerde çoğunlukla dahili kısa devre veya aşırı akım koruması bulunmaz; hat üzerine uygun değerde harici sigorta eklenmesi önerilir.
• 20A'e yaklaşan sürekli yüklerde modül belirgin şekilde ısınır; yüksek yük altında uzun süreli çalışmada ek fan ile zorlamalı soğutma desteklenmelidir.
• Çıkış gerilimi mutlaka yük bağlanmadan önce ayarlanmalı ve bir multimetre ile doğrulanmalıdır; aksi halde hatalı ayar bağlı cihazın zarar görmesine neden olabilir.
• Buck topolojisi gereği çıkış gerilimi her zaman giriş geriliminden düşük olmalıdır; çıkışın girişe çok yakın ayarlanması regülasyon kalitesini düşürebilir.
• Giriş veya çıkışın ters polarite ile bağlanması modülde ve/veya beslenen cihazda kalıcı hasara yol açabilir, bağlantı öncesi polarite mutlaka kontrol edilmelidir.
• Modül muhafazasız açık bir PCB kart olarak gelir; nem, toz veya iletken parçacıklara maruz kalmaması için uygun bir kutu veya panel içine monte edilerek kullanılması önerilir.
• Yüksek gerilim ve yüksek akımla çalışıldığından, kablo bağlantısı ve terminal sıkma işlemleri sırasında modülün enerjisiz olmasına dikkat edilmeli; gerilim ayarı ise zorunlu olarak enerjiliyken yapıldığından yalıtımlı tornavida kullanılmalı ve uçlara temas edilmemelidir.
