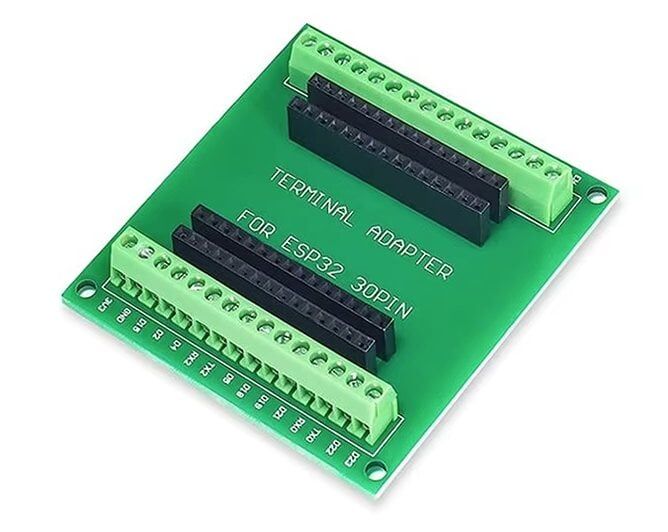

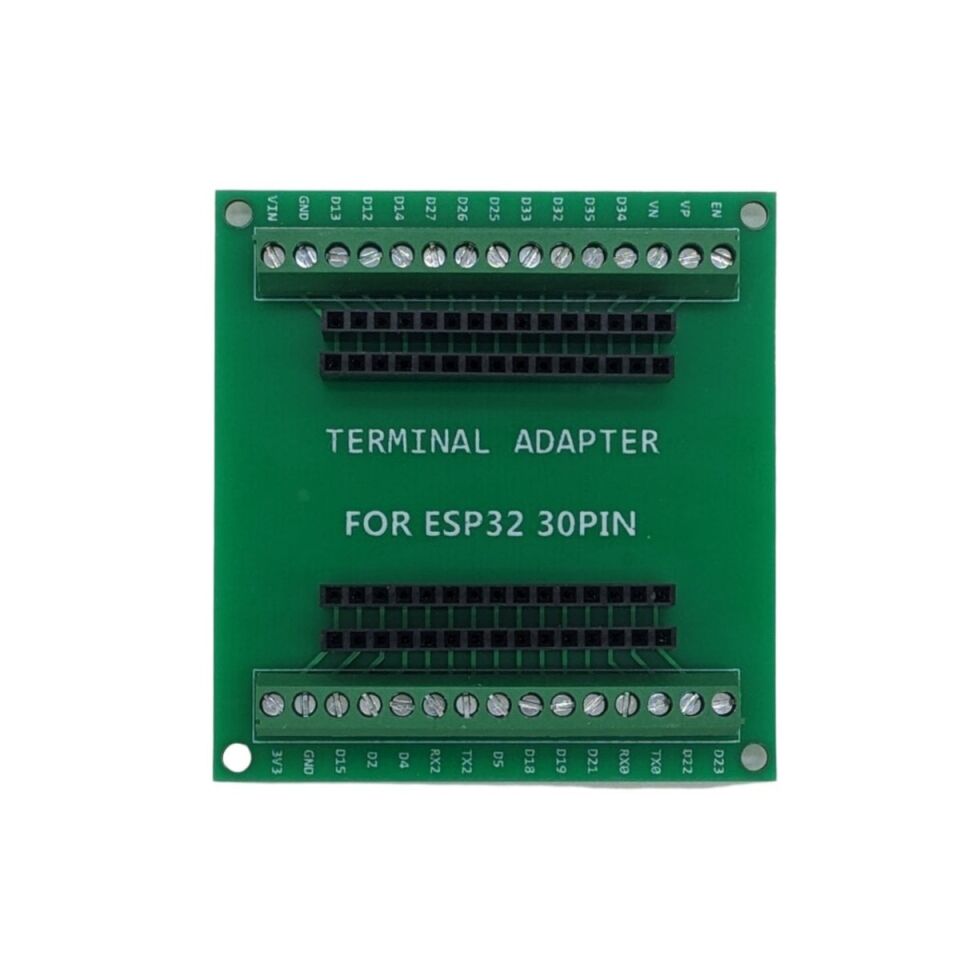

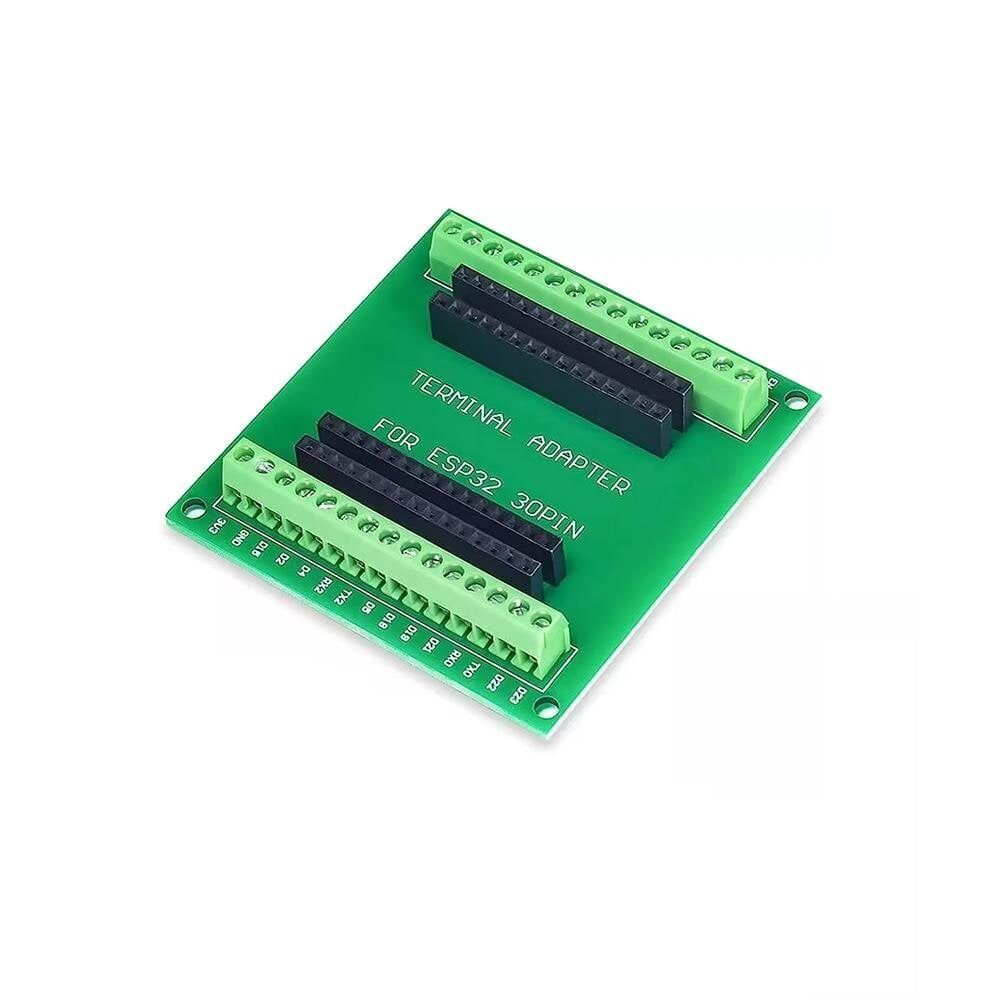

30PIN ESP32 Uyumlu Genişletme ve Prototipleme Kartı

30 Pin ESP32 Uyumlu Genişletme ve Prototipleme Kartı, standart 30 pinli ESP32 geliştirme kartlarının (ESP32 DevKit V1 tipi dar gövdeli modeller) breadboard üzerinde rahat kullanılmasını sağlamak için tasarlanmış pasif bir taşıyıcı karttır. ESP32 kartı bu genişletme kartına takıldığında, her iki yandaki 15'er pin daha geniş bir aralığa yayılır ve breadboard üzerinde jumper kablo bağlamak için yeterli boşluk kalır; aksi halde dar gövdeli ESP32 kartları breadboard'un iki yanında yalnızca birer delik sırası bırakır ve pinlere jumper kablo takmak için yer oldukça kısıtlı kalır. Kart üzerindeki delikli prototipleme alanı, ek direnç, kondansatör, buton veya bağlantı elemanlarının doğrudan lehimlenmesine imkan tanır. Böylece hem geliştirme kartının bütün pinlerine kolay ve düzenli erişim sağlanır hem de devre denemeleri için ayrı bir breadboard veya baskılı devreye ihtiyaç duyulmadan kalıcı bağlantılar kurulabilir. Özellikle uzun süre çalışacak veya sık taşınacak ESP32 projelerinde, breadboard üzerindeki gevşek bağlantılara kıyasla daha sağlam ve tekrarlanabilir bir devre kurulumu sunar.

Teknik Özellikler

Öne Çıkan Özellikler

• 30 pinli ESP32 geliştirme kartlarının pinlerini iki yana ayırarak breadboard üzerinde jumper kablo bağlanacak boşluk bırakır.
• Delikli prototipleme alanı sayesinde ek elektronik bileşenler doğrudan kart üzerine lehimlenebilir.
• Pasif bir taşıyıcı kart olduğu için ekstra güç kaynağına veya sürücü devresine ihtiyaç duymaz.
• FR4 cam elyaf epoksi yapısı sayesinde tekrarlanan takıp çıkarma işlemlerinde mekanik dayanıklılık sağlar.
• Pin sıraları arasındaki 2,54 mm standart aralık, yaygın jumper kablo ve header pinlerle doğrudan uyumludur.
• ESP32 kartının GPIO, güç ve toprak hatlarına ayrı ayrı ve düzenli erişim imkanı sunar.
• Serigrafi baskılı pin etiketleri sayesinde doğru bağlantı yapmak kolaylaşır ve hata riski azalır; kart ESP32'nin USB girişini kapatmayacak şekilde tasarlandığından, kart takılıyken de bilgisayara bağlanıp programlanabilir.

Kullanım Alanları

• Breadboard üzerinde ESP32 ile sensör devresi kurarken pin sıralarına rahat erişim sağlamak.
• Sıcaklık/nem sensörü veya ultrasonik mesafe sensörü gibi modüllerin ESP32'ye jumper kablolarla bağlandığı prototip devrelerde ara katman olarak kullanmak.
• Ev otomasyonu projelerinde ESP32'yi röle modülüne bağlarken pinlere kalıcı lehim noktası oluşturmak.
• Öğrenci ve eğitim ortamlarında ESP32 tabanlı devrelerin defalarca kurulup sökülmesi gereken derslerde kart pinlerini korumak.
• IoT geliştirme aşamasında ESP32 kartını sabit bir taban üzerinde tutarak kablo karmaşasını azaltmak.
• WiFi üzerinden veri gönderen bir sensör istasyonu prototipinde ESP32'nin pinlerine hızlı ve düzenli erişim sağlamak.
• Birden fazla modülün (ekran, buton, röle) aynı anda bağlandığı deneme devrelerinde pin karmaşasını azaltmak.
• Bir devre tasarımı defalarca test edilirken ESP32'yi breadboard'a sığdırma derdi olmadan pinlere doğrudan erişmek.

Bağlantı ve Kullanım

ESP32 geliştirme kartı, genişletme kartının orta kısmındaki pin sırasına yerleştirilir; kart bu şekilde iki yana ayrılmış 15'er pinlik sıralar üzerinden erişilebilir hale gelir. Kartın iki yanına ayrılan pin sıraları, ESP32'nin sol ve sağ GPIO hatlarını birebir yansıtır; bu hatlar breadboard üzerindeki delik sıralarına veya doğrudan genişletme kartının prototipleme alanına jumper kablo ya da lehim ile bağlanır. 3V3 hattı yalnızca 3,3V ile çalışan düşük akımlı sensörlerin beslenmesi için kullanılır; röle bobini veya ekran gibi 5V ile çalışan modüller bu hattan beslenirse çalışmaz ya da düzensiz çalışır, bu yüzden bu tip modüllerin beslemesi ESP32 kartının 5V (VIN) hattından ya da ayrı bir güç kaynağından yapılmalı ve toprak hattı ortak tutulmalıdır. Ek bileşenler, kart üzerindeki delikli prototipleme alanına lehimlenerek ESP32 pinlerine kalıcı olarak bağlanabilir, bu sayede sık kullanılan bir devre breadboard'a ihtiyaç kalmadan tekrar tekrar çalıştırılabilir. ESP32'nin USB girişi genişletme kartı takılıyken de dışarıda kalacak şekilde konumlanır, böylece kart üzerine takılıp çıkarılmadan bilgisayara bağlanıp program yüklenebilir. Devreyi kurmadan önce ESP32'nin yönünü ve pin numaralarını kartın serigrafi etiketleriyle karşılaştırarak doğrulamak, yanlış bağlantı kaynaklı arızaların önüne geçer.

Paket İçeriği

• 1 adet 30 pin ESP32 uyumlu genişletme ve prototipleme kartı

Dikkat Edilmesi Gerekenler

• ESP32 kartını genişletme kartına takmadan veya sökmeden önce güç bağlantısını kesin, aksi halde kısa devre riski oluşabilir.
• Bu kart pasif bir taşıyıcıdır; üzerinde voltaj regülatörü bulunmadığından ESP32'nin beslemesi kendi USB girişinden veya harici 3,3V/5V hattından yapılmalıdır.
• Lehimleme sırasında aşırı ısıtmadan kaçının, aksi halde bakır pedler kalkabilir ve pin bağlantısı bozulabilir.
• Pin sıralarını breadboard'a takarken yön ve pin numaralarını kontrol edin, ters takma GPIO hatlarının karışmasına yol açar.
• Kart yalnızca 30 pinli dar gövdeli ESP32 modelleriyle uyumludur; 38 pinli geniş gövdeli ESP32 DevKit modelleri bu kart için tasarlanmamıştır.
• Kart üzerine lehimlenen bileşenlerin toplam akım çekişi, ESP32 kartının besleme hattının kaldırabileceği değeri aşmamalıdır.
• Kart nemli veya iletken toz bulunan ortamlarda kullanılmamalıdır; açıkta kalan lehim noktaları kısa devreye karşı hassastır.
• ESP32 kartını sökme takma işlemini sık tekrarlamak pin başlıklarında zamanla gevşemeye yol açabilir, bu durumda bağlantıların temas kalitesi kontrol edilmelidir.
