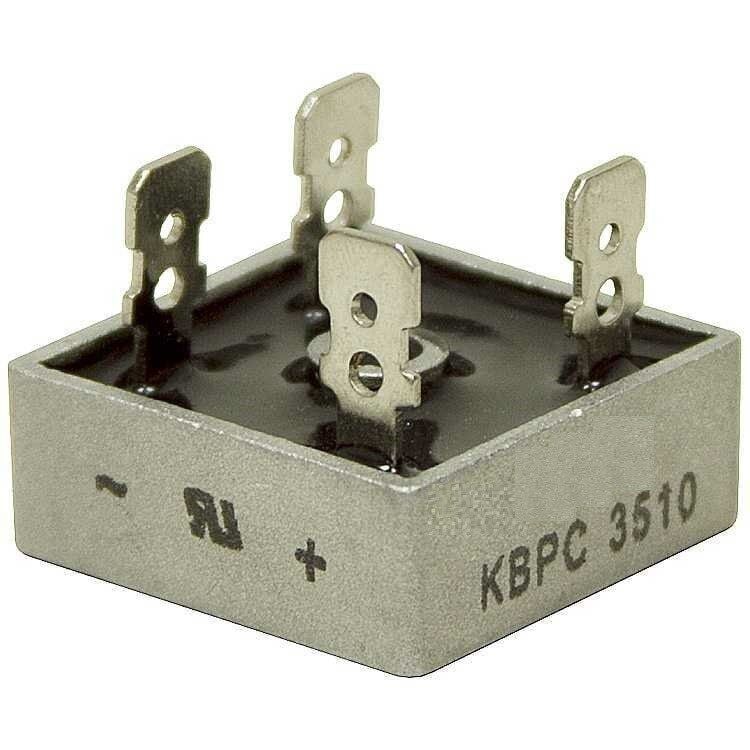

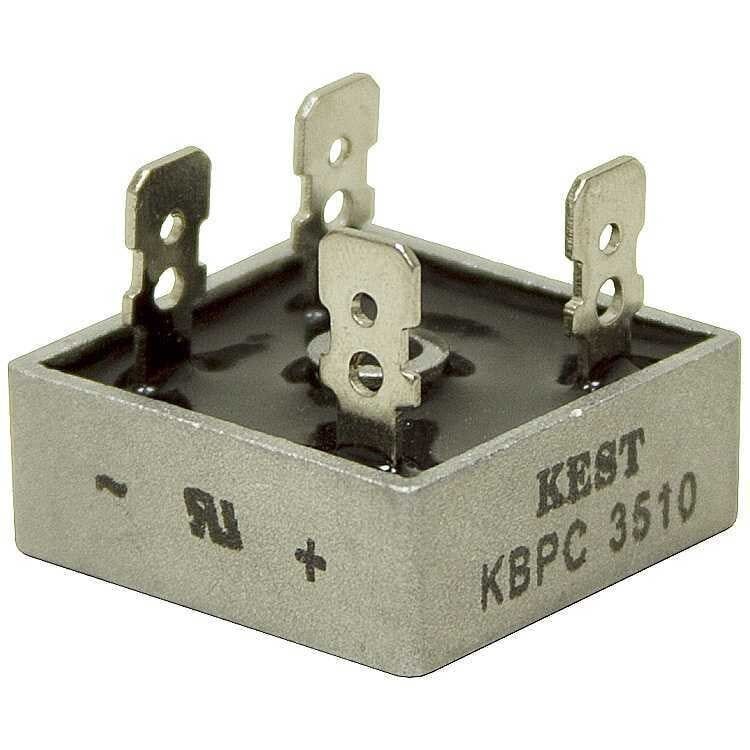

35A 1000V Masa Tipi Köprü Diyot - KBPC3510
KBPC3510, dört diyottan oluşan tek fazlı bir köprü doğrultucudur ve alternatif akımı (AC) doğru akıma (DC) çevirmek için kullanılır. İçindeki dört diyot, AC dalga şeklinin hem pozitif hem negatif yarım periyotlarını aynı yöne yönlendirerek tam dalga doğrultma yapar; bu sayede tek bir bileşenle köprü doğrultucu devresi kurmak mümkün olur. 1000V tepe ters gerilim dayanımı ve 35A ortalama akım kapasitesiyle, düşük gerilimli hobi devrelerinin çok üzerinde, şebeke gerilimiyle veya yüksek voltajlı transformatör çıkışlarıyla çalışan güç kaynağı, motor sürücü ve şarj devrelerinde ana doğrultma katı olarak görev yapar. Metal gövdesi hem mekanik dayanıklılık hem de soğutucuya vidalanarak etkin ısı atımı sağlar; dört terminali (iki AC girişi, + ve - DC çıkışı) gövde üzerinde işaretlenmiştir. Yüksek akım ve yüksek gerilim gerektiren endüstriyel ve yarı endüstriyel uygulamalar için tasarlanmış, dayanıklı bir güç bileşenidir.
Teknik Özellikler
| Parça Numarası | KBPC3510 |
| Yapı | Tek fazlı tam dalga köprü doğrultucu (4 diyot) |
| Maksimum Tekrarlayan Tepe Ters Gerilim (VRRM) | 1000V |
| Maksimum RMS Giriş Gerilimi (VRMS) | 700V |
| Maksimum DC Blokaj Gerilimi (VDC) | 1000V |
| Ortalama Doğrultulmuş Çıkış Akımı (IO) | 35A (uygun soğutucuyla) |
| Tepe Geçici Aşırı Akım (IFSM) | 400A (8,3ms, tek yarı dalga) |
| İleri Yön Gerilim Düşümü (VF) | maks. 1,2V (eleman başına) |
| Maksimum Ters Kaçak Akım (IR) | 25°C'de 10µA, 125°C'de 1mA |
| Çalışma / Depolama Sıcaklığı (TJ, TSTG) | -55°C ile +150°C arası |
| Gövde-Terminal İzolasyon Gerilimi | 2500V AC |
| Gövde Tipi | KBPC serisi, metal (alüminyum) gövde, vida delikli |
| Gövde Ölçüleri | yaklaşık 28 x 28 x 11 mm |
| Termal Direnç (Junction-Lead) | yaklaşık 2,0°C/W |
| Terminal Sayısı | 4 pin (AC~, AC~, +, -) |
| Montaj Tipi | Delikli (through-hole), soğutucuya vida ile şase montajı |
Öne Çıkan Özellikler
- 1000V yüksek tepe ters gerilim dayanımı sayesinde yüksek voltajlı AC hatlarında güvenle kullanılabilir
- 35A ortalama akım kapasitesi ile yüksek güçlü doğrultma uygulamalarına uygundur
- Metal gövde yapısı, soğutucuya doğrudan vidalanarak etkin ısı transferi sağlar
- 2500V gövde-terminal izolasyonu, şase montajında elektriksel yalıtım sunar
- 400A tepe geçici akım dayanımı ile ani yüklenme ve şarj akımlarına karşı toleranslıdır
- Düşük ters kaçak akım değeri ile yüksek verimli çalışma sağlar
- Dört ayrı diyot yerine tek gövdede birleştirilmiş yapı, montajı ve kablolamayı sadeleştirir
- -55°C ile +150°C arası geniş çalışma sıcaklığı aralığı, farklı ortam koşullarında kullanım esnekliği sunar
- Difüze junction (diffused junction) yapısı, uzun ömürlü ve kararlı çalışma sağlar
- Dört terminalin gövde üzerinde açıkça işaretlenmiş olması, doğru bağlantı yapılmasını kolaylaştırır ve montaj hatası riskini azaltır
Kullanım Alanları
- Yüksek güçlü AC-DC güç kaynağı devrelerinin doğrultma katı
- DC motor sürücü ve hız kontrol devrelerinde ana doğrultucu
- Endüstriyel kaynak makinesi ve güç kaynaklarında doğrultma bölümü
- Akü şarj cihazlarında AC-DC dönüşüm katı
- Değişken frekans sürücüleri (VFD/inverter) giriş doğrultucu katı
- Yüksek gerilimli transformatör çıkışlarının doğrultulması
- Elektrostatik toz tutucu, elektrikli çit gibi yüksek voltajlı sistemlerin besleme katı
- Kapasitör şarj devreleri ve yüksek gerilim üreteci uygulamaları
- Endüstriyel kontrol panolarında yardımcı DC besleme hattının oluşturulması
Bağlantı ve Kullanım
Bileşenin gövdesi üzerinde işaretli dört terminali bulunur: iki adet AC (~) giriş ucu, bir adet (+) DC çıkış ucu ve bir adet (-) DC çıkış ucu. AC giriş uçları transformatör sekonderine veya şebeke hattına, + ve - uçları ise yük ya da filtre kondansatörüne bağlanır; çıkışta düzgün bir DC gerilim elde etmek için genellikle + ve - uçlarına uygun kapasitede bir filtre kondansatörü eklenir. 35A'e yaklaşan sürekli akımlarda ısınmayı sınırlamak için gövde uygun boyutta bir soğutucuya vida ile sabitlenmeli, gerekirse temas yüzeyinde termal macun kullanılmalıdır; soğutucu seçimi, hedeflenen sürekli akım ve ortam sıcaklığına göre yapılmalıdır. Gövde-terminal izolasyonu sayesinde soğutucu doğrudan şaseye monte edilebilir, ancak topraklama ve yalıtım kurallarına uyulmalıdır. Terminal vidaları, akım kapasitesine uygun kalınlıkta kablo ile ve tork değerine dikkat edilerek sıkılmalıdır. Devre tasarımında ayrıca giriş tarafına sigorta veya benzeri bir aşırı akım koruması eklenmesi, olası arıza durumunda hem doğrultucuyu hem de bağlı olduğu sistemi korumaya yardımcı olur.
Paket İçeriği
- 1 x KBPC3510 köprü diyot (metal gövde, 4 terminal)
Dikkat Edilmesi Gerekenler
- Akım taşıma kapasitesi ortam/gövde sıcaklığına bağlı olarak azalır (derating); yüksek sıcaklıkta 35A'in altında akımla kullanılması gerekebilir
- 35A'e yakın sürekli akımlarda mutlaka uygun boyutta soğutucu ile kullanılmalıdır, aksi halde aşırı ısınma ve kalıcı hasar oluşabilir
- Maksimum ters gerilim (1000V) hiçbir koşulda aşılmamalıdır, aksi halde diyot geri dönüşü kalıcı olarak hasar görebilir
- Terminal bağlantıları yüksek akım taşıdığından sıkıca yapılmalı, gevşek bağlantı kıvılcım ve aşırı ısınmaya yol açabilir
- Şebeke gerilimiyle veya yüksek voltajla çalışıldığından montaj ve bağlantı sırasında elektrik çarpması riskine karşı gerekli güvenlik önlemleri alınmalıdır
- Lehimleme yapılacaksa üretici tarafından belirtilen sıcaklık ve süre sınırlarına uyulmalı, terminaller aşırı ısıya maruz bırakılmamalıdır
- Gövde metal olduğundan montaj sırasında kısa devreye yol açmamak için çevresindeki iletken yüzeylerle teması kontrol edilmelidir
- Devre kurulumu ve bağlantı değişikliği, cihaz enerjisi kesilmiş ve kondansatörler deşarj edilmiş halde yapılmalıdır
- Terminal polaritesi (AC~, AC~, +, -) devreye bağlamadan önce mutlaka gövde üzerindeki işaretlerden teyit edilmelidir, yanlış bağlantı bileşene ve devreye zarar verebilir
- Uzun süreli yüksek akım çalışmasında gövde sıcaklığı periyodik olarak kontrol edilmeli, aşırı ısınma tespit edilirse soğutma kapasitesi artırılmalıdır
