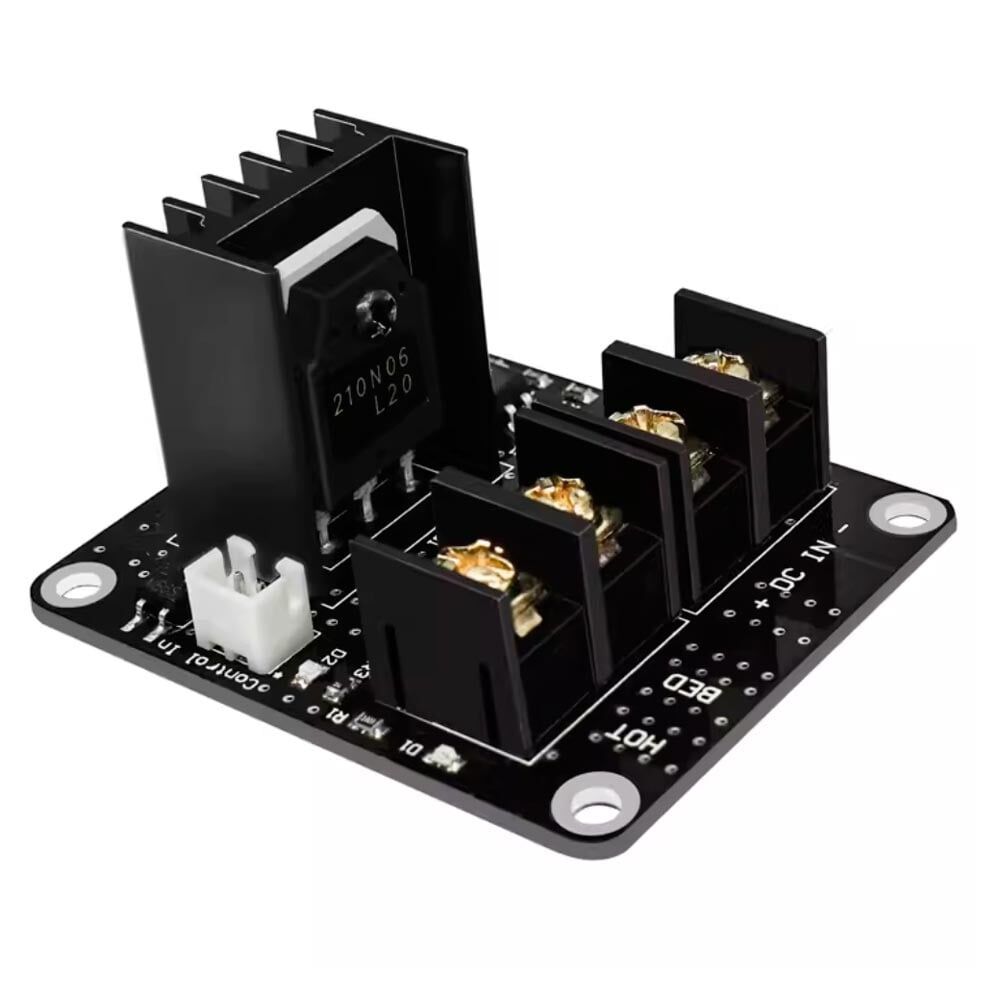

3D Yazıcı Heatbed MOSFET Güç Modülü - 25A

3D yazıcılarda ısıtılan tabla (heatbed) çoğu zaman on amperin üzerinde akım çeker; bu akım doğrudan ana kart üzerindeki küçük MOSFET ve konnektörlerden geçtiğinde ısınma, konnektör erimesi ve zamanla arıza gibi bilinen sorunlara yol açar. Bu MOSFET güç modülü, heatbed gibi yüksek akımlı dirençli ısıtıcı yükünü ana karttan tamamen ayırarak kendi üzerinden anahtarlar; ana kart yalnızca düşük akımlı bir tetikleme sinyali göndererek modül üzerindeki gücü kontrol eder. 25A anma akım kapasitesiyle büyük tablalı yazıcılarda dahi güç hattını rahatlatır, ana kartın ısıtıcı çıkışını korur ve sistemin daha güvenilir çalışmasını sağlar.

Teknik Özellikler

Öne Çıkan Özellikler

• 25A anma akım kapasitesiyle heatbed gibi yüksek güçlü dirençli yükleri güvenle anahtarlar.
• Ana kartın kontrol çıkışından gelen düşük akımlı sinyalle tetiklenerek yüksek akımlı yükü ana karttan izole eder.
• MOSFET üzerine monteli alüminyum soğutucu sayesinde sürekli yüksek akımda çalışırken ısınmayı sınırlamaya yardımcı olur.
• Vidalı terminal bağlantıları sayesinde kablo takma ve sökme işlemi tornavida ile hızlıca yapılabilir.
• RAMPS, MKS gibi yaygın Arduino tabanlı 3D yazıcı kontrol kartlarının heatbed çıkışıyla doğrudan uyumlu çalışacak şekilde tasarlanmıştır.
• Kompakt boyutu sayesinde yazıcı gövdesi içine veya güç kaynağı yakınına kolayca monte edilebilir.
• Giriş, çıkış ve kontrol sinyali için ayrı terminaller kullanıldığından güç hattı ile sinyal hattı birbirine karışmaz.
• Ana kart üzerindeki heatbed konnektörünün ve MOSFET'inin daha düşük akımda çalışmasını sağlayarak ana kartın ömrünü uzatmaya katkıda bulunur.
• Basit iki taraflı (giriş/çıkış) ve tek sinyal girişli yapısı sayesinde ek bir programlama veya yapılandırma gerektirmeden takıp çalıştırma mantığıyla kullanılabilir.

Kullanım Alanları

• Büyük tablalı (300x300mm ve üzeri) 3D yazıcılarda heatbed akımını ana karttan ayırıp doğrudan güç kaynağından beslemek.
• Sık heatbed arızası yaşanan (konnektör erimesi, MOSFET ısınması) eski nesil RAMPS 1.4 tabanlı yazıcılarda güç hattını güçlendirmek.
• Yüksek güçlü silikon yastık tipi tabla ısıtıcılarını ana kart üzerinden değil bu modül üzerinden anahtarlamak.
• Yazıcı gövdesine sonradan eklenen ek bir hotend ısıtıcısını veya kabin (chamber) ısıtıcısını ana kart çıkışını zorlamadan kontrol etmek.
• DIY CNC veya lazer kesim sistemlerinde yüksek akımlı bir ısıtıcı/rezistans yükünü mikrodenetleyici sinyaliyle uzaktan açıp kapatmak.
• Kuluçka makinesi, sıcak yatak (heat mat) gibi hobi projelerinde yüksek akımlı ısıtıcı elemanını Arduino veya Raspberry Pi sinyaliyle kontrol etmek.
• Ana kartın heatbed çıkışı zaman içinde aşırı ısınan veya konnektörü kararan eski bir yazıcıda, akımı yeni ve sağlam bir hat üzerinden taşımak amacıyla modernizasyon (retrofit) yapmak.
• Reçine (resin) yazıcı ısıtıcılı tablası gibi yüksek akımlı DC ısıtıcı elemanlarını harici bir mikrodenetleyici sinyaliyle açıp kapatmak.

Bağlantı ve Kullanım

Modülün güç giriş tarafındaki vidalı terminale güç kaynağının artı (+) ve eksi (-) hatları bağlanır, çıkış tarafındaki terminale ise heatbed veya ısıtıcı elemanın kabloları bağlanır. Sinyal tarafındaki terminale (modele göre vidalı terminal ya da pin başlığı) ana kartın heatbed çıkışından gelen kontrol sinyali ve GND hattı bağlanır; böylece ana kart yüksek akımı değil sadece tetikleme sinyalini üretir. Modül üzerindeki MOSFET, gelen sinyale göre yüksek akımlı devreyi açıp kapatır, bu sayede heatbed akımı ana kart yerine doğrudan güç kaynağından modül üzerinden ısıtıcıya akar. Bağlantı yapılırken kablo kutuplarının doğru olduğundan ve terminal vidalarının sıkıca sabitlendiğinden emin olunmalıdır, gevşek bir bağlantı kontak noktasında ısınmaya yol açabilir. Modülü bağlamadan önce güç kaynağının kapalı olduğundan emin olunmalı, tüm bağlantılar tamamlandıktan sonra güç verilmelidir. Ana kart yazılımında heatbed çıkışı PWM olarak çalışıyorsa modül bu sinyale göre akımı kesikli şekilde anahtarlar; sıcaklık ölçümü ve kontrol mantığı yine ana kart üzerinde kalır, modül sadece yüksek akımı taşıyan anahtarlama görevini üstlenir.

Paket İçeriği

• 1 adet 3D yazıcı heatbed MOSFET güç modülü (soğutuculu)
• Karta monteli vidalı bağlantı terminalleri
• Güç, sinyal ve GND uçları için karta entegre pin/terminal noktaları

Dikkat Edilmesi Gerekenler

• Modülden geçen akım anma değerine (25A) yaklaştıkça bağlantı kablolarının bu akımı güvenle taşıyacak kesitte seçilmesi gerekir; ince kablo kullanımı aşırı ısınmaya yol açar.
• Vidalı terminal bağlantılarının gevşek kalması yüksek akımda kontak noktasında ısınma ve zamanla erime riski oluşturur; bağlantılar periyodik olarak kontrol edilmelidir.
• Modül üzerindeki MOSFET yüksek akımda çalışırken ısınabilir; havalandırması olmayan kapalı bir muhafaza içine sıkışık şekilde monte edilmemelidir.
• Ana karttan gelen sinyal ve GND hattının doğru pinlere bağlandığından emin olunmalıdır; ters bağlantı modülün veya ana kartın zarar görmesine yol açabilir.
• Modülden geçen gerçek akım ve gerilim, kullanılan güç kaynağına ve ısıtıcı elemanına göre değişir; anma değerinin üzerinde yük bağlanmamalıdır.
• Nem ve toz modülün açıkta kalan devre yüzeyinde kısa devreye yol açabileceğinden, modül kuru ve temiz bir ortamda kullanılmalıdır.
• İlk çalıştırmada bir süre gözlem yapılması, terminal noktalarında ve MOSFET üzerinde anormal ısınma olup olmadığının elle veya termal kamerayla kontrol edilmesi önerilir.
• Kart üzerinde açıkta kalan güç hatları bulunduğundan, çalışır durumdayken metal yüzeylere veya diğer kablolara temas etmeyecek şekilde sabitlenmelidir.
