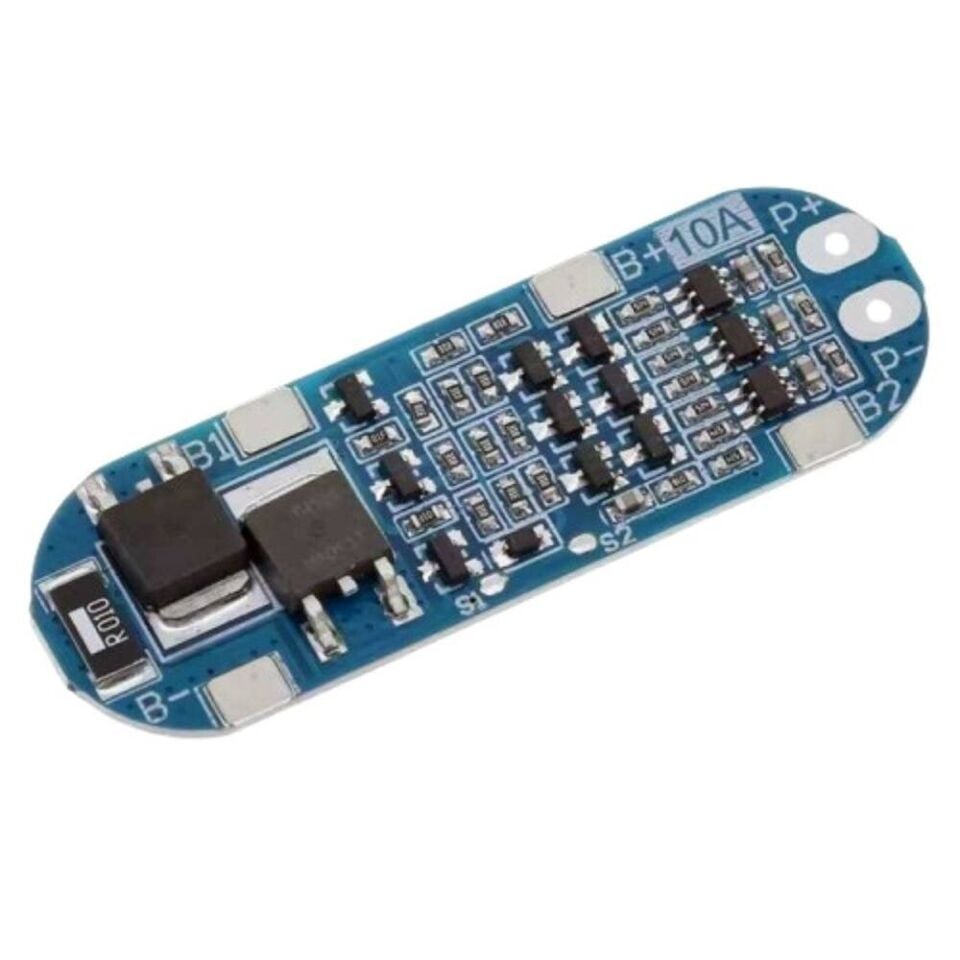

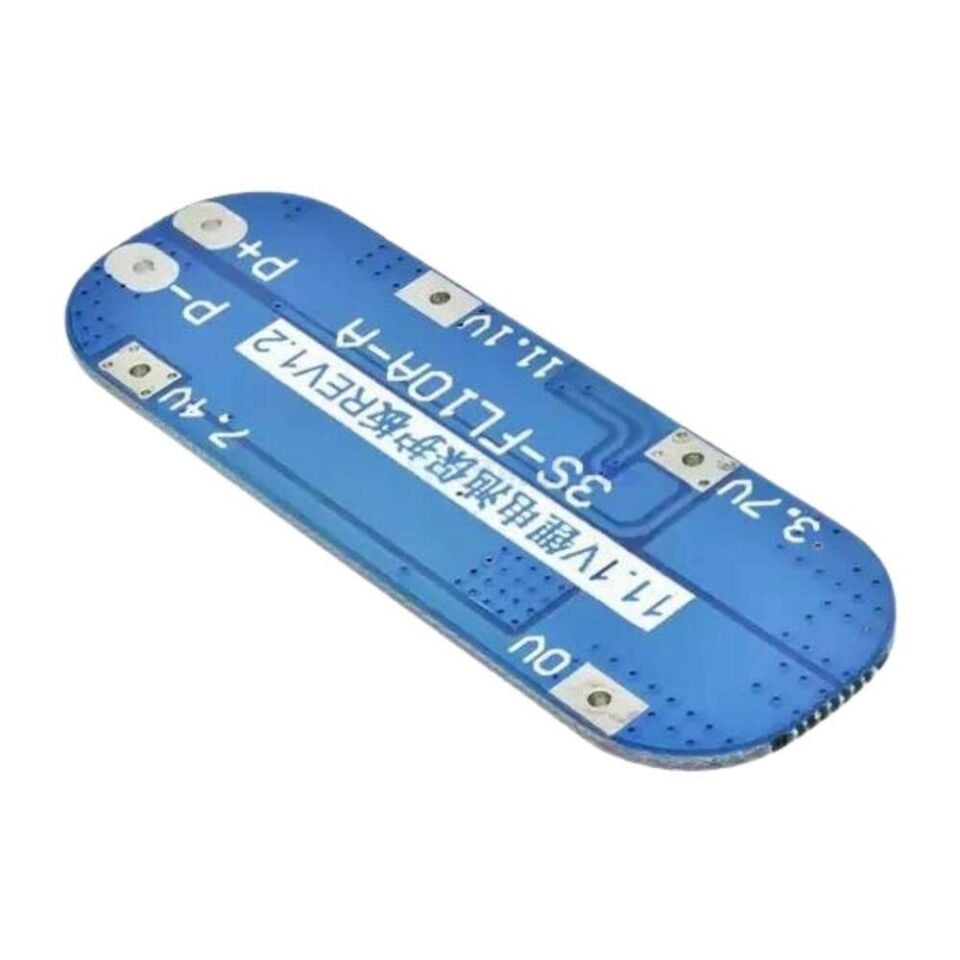

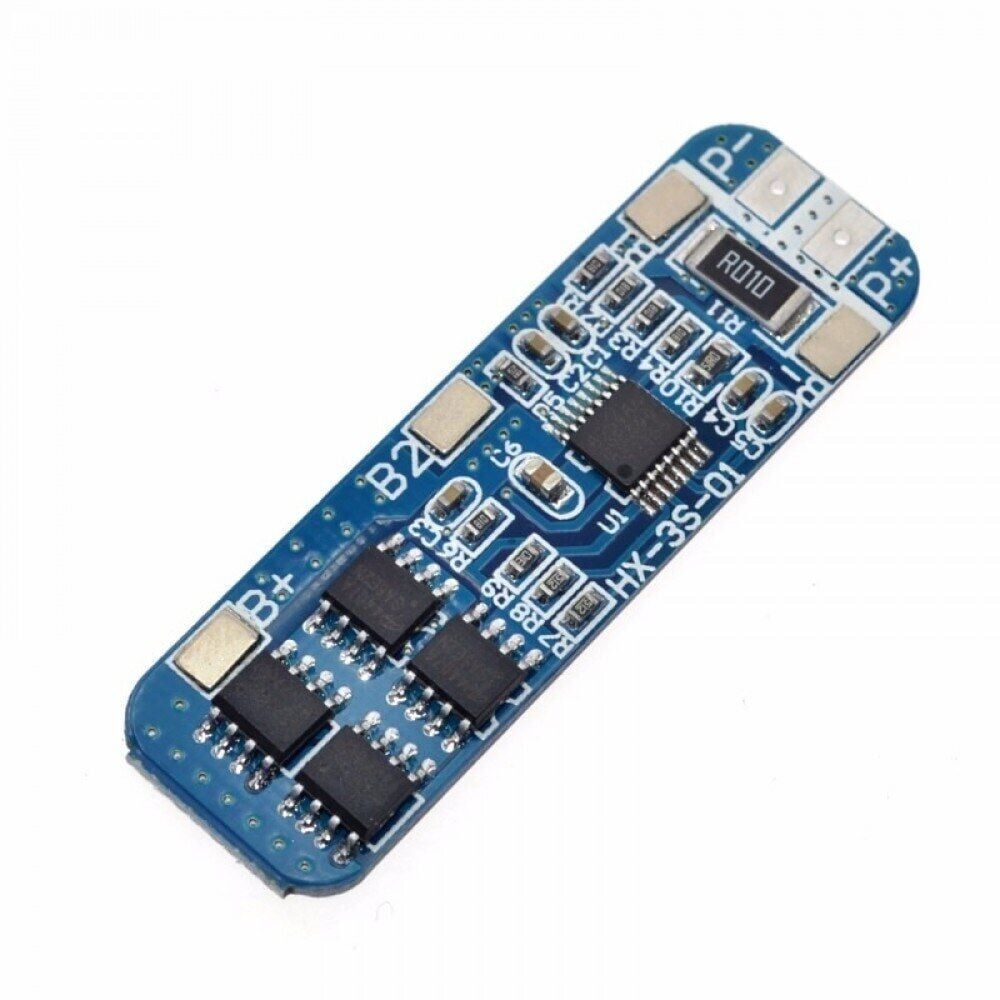

3S 10A 18650 Lityum Batarya BMS Şarj Denge Kartı

3S 10A 18650 Lityum Batarya BMS Şarj Denge Kartı, üç adet 18650 lityum iyon hücrenin seri bağlandığı bir pil grubunu şarj ve deşarj sırasında koruyan bir devre kartıdır. Kart, pil grubundaki her hücrenin gerilimini ayrı ayrı izler; hücrelerden biri aşırı dolduğunda veya aşırı boşaldığında devreyi keserek pillerin zarar görmesini engeller. Ayrıca hücreler arasındaki küçük kapasite farklarını zamanla azaltan pasif denge devresi içerir. 10A'e kadar akım taşıyabilen kart; güç bankası, LED sürücü, küçük elektrikli araç ve DIY pil paketi projelerinde 3S lityum pil bloklarının güvenli ve uzun ömürlü çalışmasını sağlamak için kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• 3 seri bağlı 18650 hücreden oluşan pil gruplarını tek bir kart üzerinden hem şarj hem deşarj yönünde korur, ayrı bir koruma devresi kurma ihtiyacını ortadan kaldırır.
• Hücre başına ayrı gerilim izleme sayesinde pil grubundaki en zayıf hücre bile aşırı şarj veya aşırı deşarj durumundan bağımsız olarak korunur.
• Pasif denge devresi, hücreler arasında zamanla oluşan kapasite ve gerilim farkını azaltarak pil grubunun toplam kullanılabilir kapasitesini ve ömrünü korumaya yardımcı olur.
• 10A'e kadar sürekli akım kapasitesi sayesinde orta güç seviyesindeki elektrikli araç, LED aydınlatma ve taşınabilir güç uygulamalarında rahatlıkla kullanılabilir.
• Kısa devre ve aşırı akım koruması, hatalı kablolama veya arızalı yük durumunda hem pil grubunu hem de bağlı olduğu devreyi olası hasardan korur.
• Küçük ve düz PCB yapısı sayesinde pil paketinin içine gizlenerek veya paketin dışına açıkta kalacak şekilde kolayca monte edilebilir.
• Şarj cihazından bağımsız çalışan ayrı bir koruma katmanı sunduğu için farklı marka ve modeldeki 3S lityum şarj cihazlarıyla birlikte, sabit veya taşınabilir projelerde tekrar tekrar kullanılabilir.

Kullanım Alanları

• 3 adet 18650 hücreyi seri bağlayarak 11,1V'luk özel bir güç bankası veya taşınabilir güç kaynağı paketi hazırlarken şarj ve deşarj güvenliğini sağlamak.
• Elektrikli scooter, elektrikli bisiklet yardımcı devreleri veya küçük robot platformlarında 3S lityum pil bloğunun aşırı deşarj nedeniyle zarar görmesini önlemek.
• LED şerit, LED panel veya sinyalizasyon sürücülerinde taşınabilir 3S pil kaynağını uzun süre güvenli sınırlar içinde kullanmak.
• DIY drone, RC araç veya model uçak projelerinde ek pil paketi olarak kullanılan 3S Li-ion bloğun dengeli ve güvenli şarj olmasını sağlamak.
• Küçük ölçekli güneş enerjili aydınlatma veya izleme sistemlerinde 3 hücreli lityum pil grubunu gün içindeki tekrarlanan şarj-deşarj döngülerinde korumak.
• Yedek güç kaynağı ve alarm sistemlerinde uzun süre beklemede kalan pil grubunun hücre dengesini koruyarak ani devreye girişte performans kaybını önlemek.
• Elektronik kilit, taşınabilir ölçüm cihazı veya test ekipmanlarında 3S pil bloğunu şarj sırasında aşırı gerilimden korumak.

Bağlantı ve Kullanım

Kart üzerindeki B+ ve B- uçları doğrudan 3 hücrelik pil grubunun toplam artı ve eksi kutuplarına, P+ ve P- uçları ise şarj cihazı ile yük devresinin ortak bağlandığı hatta bağlanır. Hücreler arasındaki denge uçları, her hücrenin birleşim noktasına (1. ve 2. hücre arası, 2. ve 3. hücre arası) ayrı ayrı lehimlenir; bu sayede kart her hücrenin gerilimini birbirinden bağımsız olarak izleyebilir ve gerektiğinde sadece ilgili hücreyi dengeleyebilir. Şarj işlemi P+ / P- uçlarından uygun bir 3S lityum şarj cihazı ile yapılır; kartın kendisi bir şarj cihazı değildir, sadece pil grubunu aşırı şarj, aşırı deşarj ve aşırı akıma karşı koruyan ve hücreleri dengeleyen bir ara katmandır. Bağlantılar yapılırken B ve P uçlarının birbirine karıştırılmaması, denge uçlarının doğru hücre sırasına lehimlenmesi ve polaritenin doğru olması gerekir; ters bağlantı veya karışık kablolama kartın ya da pillerin zarar görmesine yol açabilir. İlk bağlantıdan sonra, herhangi bir yük veya şarj cihazı bağlamadan önce B ve P hatları arasındaki gerilimlerin bir multimetre ile kontrol edilmesi, olası bağlantı hatalarının önceden fark edilmesini sağlar. Lehim noktalarının kısa devre yapmasını önlemek için bağlantı sonrasında uçların ısı büzüşmeli hortum veya benzeri bir izolasyon malzemesiyle kapatılması önerilir.

Paket İçeriği

• 1 adet 3S 10A 18650 Lityum Batarya BMS Şarj Denge Kartı

Dikkat Edilmesi Gerekenler

• Kart bir şarj cihazı değildir; hücreleri belirtilen gerilim sınırları içinde tutan bir koruma ve denge devresidir, şarj işlemi için ayrıca uygun bir 3S lityum şarj cihazı kullanılması gerekir.
• B+/B- ve P+/P- uçlarının doğru bağlanması önemlidir; ters polarite veya yanlış bağlantı karta, pillere ya da bağlı diğer devrelere kalıcı hasar verebilir.
• Denge uçları mutlaka doğru hücre birleşim noktalarına, doğru sırayla lehimlenmelidir; aksi halde denge fonksiyonu düzgün çalışmaz ve hücreler zamanla daha da dengesiz hale gelebilir.
• Kartın belirtilen 10A sınırına yakın sürekli akım çekişlerinde ısınabileceği ve koruma devresinin devreye girip çıkışı kesebileceği unutulmamalı, yüksek güçlü uygulamalarda akım payı bırakılmalı ve kart yeterli hava akımı olan bir noktaya monte edilmelidir.
• Hasarlı, şişmiş, farklı kapasitede veya farklı yaşta 18650 hücreler aynı pil grubunda bir arada kullanılmamalıdır; bu durum hem denge performansını hem de genel güvenliği olumsuz etkiler, bu yüzden pil grubu mümkünse aynı marka ve aynı üretim partisinden hücrelerle oluşturulmalıdır.
• Kart açıkta, nem alabilecek veya iletken yüzeylerle temas edebilecek şekilde monte edilmemeli, kısa devre riskine karşı uygun şekilde izole edilerek sabitlenmelidir.
